Пленочный теплый пол под ламинат своими руками. Особенности отопительной системы

Пленочный теплый пол под ламинат своими руками. Особенности отопительной системы

Грамотная укладкапод ламинат предполагает, что она будет выполнена с учетом всех нюансов . В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотныеи т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритнойи мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Инфракрасный теплый пол под ламинат монтаж. Монтаж инфракрасного теплого пола под ламинат

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

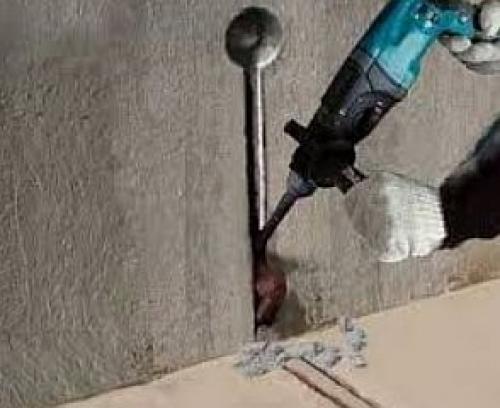

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

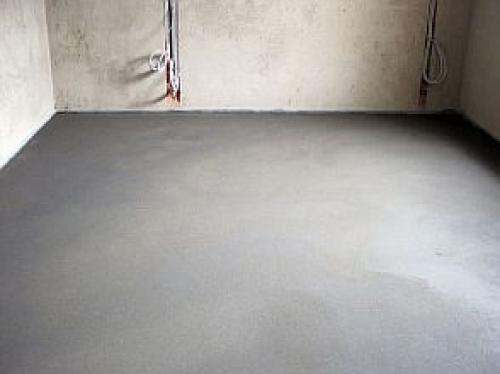

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если перепады большие, то черновой пол нужно дополнительно залить самовыравнивающимся раствором.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

Размещается полотно вдоль длиной стены, расстояние от стены не меньше 25 см. Полосы не должны заходить друг на друга, они кладутся в стык, или с промежутком 5 см, эта особенность монтажа указана также в инструкции.

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

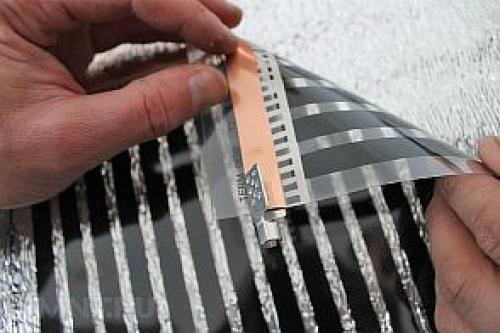

• Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

• Затем контакт фиксируется плоскогубцами.

• К клипсам подсоединяются зачищенные провода, которые зажимаются.

Электрический теплый пол под ламинат монтаж. Преимущества и недостатки ИК теплого пола

Инфракрасный пленочный теплый пол под ламинат имеет как сторонников, так и противников. Вызвано это тем, что у этой системы подогрева много и положительных, и отрицательных качеств. При этом сильные стороны действительно впечатляют.

• Особенности отдачи тепла позволяют обогревать только те поверхности, где присутствует человек: проходы, рабочие места и зоны отдыха. В этом случае не тратится энергия на обогрев низа мебели, что ведет к снижению до 20-30% потребления электрической энергии и, следовательно, семейных финансов. Еще один плюс такого подхода к размещению ИК-пленки — ее экономия.
• Низкая стоимость материалов и монтажных работ при сборке инфракрасного обогрева пола. Здесь необходимо уточнение. Цена комплекта пленочного подогрева очень высокая при сравнении с другими видами «теплого пола». Начинается она от 2 000 руб. за комплектующие (входят термодатчик, терморегулятор, электропровода, контакты, битумный скотч), плюс от 650 руб. за каждый м²ИК-пленки. Однако значительные затраты на покупку материалов перекрываются низкой себестоимостью монтажных работ.
• Инфракрасная система отопления не боится минусовых температур — производители допускают ее эксплуатацию при температуре до –70^oС. Это означает, что при длительном нахождении в неотапливаемых помещениях в зимнее время система не теряет работоспособности. Это свойство трудно переоценить при использовании ИК-пленки в домах загородного типа, где нет постоянного обитания, и на дачах.
• Нет ограничений на установку ни по типу зданий, ни по типу помещений. Систему можно устанавливать в индивидуальных домах и квартирах, гостиной, детской комнате, на кухне, в ванной и т.д. При этом не существует риска затопить соседей как при водяном «теплом поле».
• Простой монтаж и демонтаж. Соединение токонесущих элементов и подключение к электроэнергии требует не навыков в работе, а внимательности и педантизма, что позволяет выполнить весь цикл работ своими руками. При этом монтаж выполняется очень быстро.
• Спектр инфракрасного излучения карбоновых элементов полностью идентичен солнечному теплу.
• Не требуется ремонт. Выход из строя одной или нескольких излучающих полос не влияет на работу пленки в целом — подключение к электросети параллельное. Если же возникла необходимость замены пленки полностью, то и здесь проблем не предвидится — она легко демонтируется.
• Достигается равномерный прогрев комнаты. При этом, что важно, теплые слои воздуха находятся внизу помещения, а не под потолком, как при отоплении батареями. Такое распределение тепла позволяет на практике осуществить одно из оптимальных условий жизнедеятельности человека — «держать ноги в тепле, а голову в холоде».
• Теплый по ощущениям пол позволяет ходить босиком, что полезно для здоровья, а также спускать на него маленьких детей, не боясь застудить их под воздействием внутриквартирных сквозняков.
• Долгий срок службы пленочных полов обеспечивается даже при бесперебойной работе. За ними не нужен уход, ни технический, ни какой-либо другой.
• Отсутствуют инвекционные и конвекционные перемещения потоков воздуха внутри комнаты, что дает неожиданный результат: нет внутриквартирных сквозняков; в воздух практически не поднимается пыль (большая часть остается в местах образования), что важно для аллергиков (не болеют) и домохозяек (меньше работы по уборке).

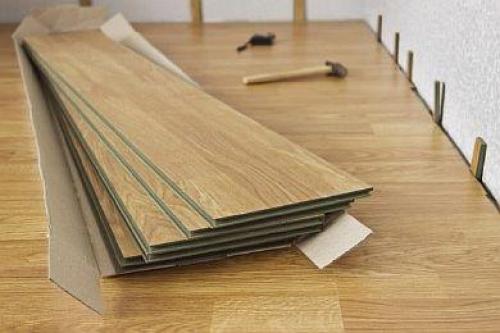

Теплый пол под ламинат на деревянный пол. Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция .

Важно отметить, что дерево считается хорошим изолятором тепла, поэтому в большинстве случаев в качестве напольного покрытия применяется ламинат, паркет, линолеум и т.д., а не деревянные доски. Они также не используются как подложка под напольное покрытие.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Существенный минус подобной конструкции – большой диаметр трубы и, в связи с этим происходит увеличение высоты теплого пола. При наличии низких потолков это может стать серьезной проблемой.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко.

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений. При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем.

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Главным минусом считается высокая цена!

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.
