На выходе для теплоносителя и на обратке установлены маркеры. Они показывают, к какому патрубку подсоединить подающий и обратный контуры. Для напольного обогрева рекомендуют использовать оборудование с низкой способность нагрева. Теплоноситель в нём разогревается до 60 0С. Для «тёплого пола» используют пластиковые трубы.

Подключение тёплого пола к системе отопления

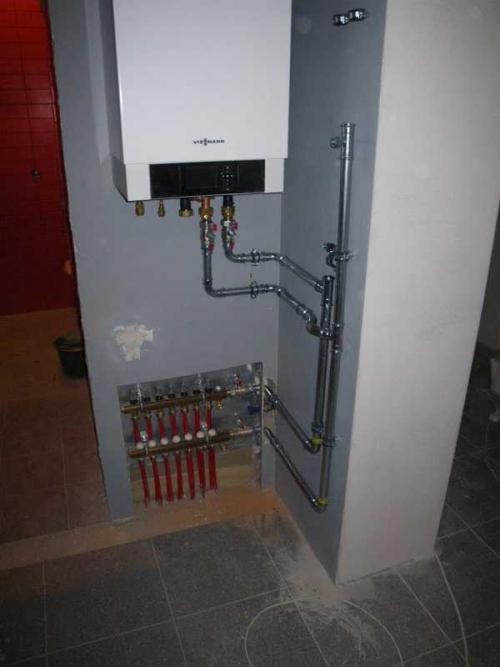

Под постоянным воздействием высоких температур они могут деформироваться, поэтому подключение к котлу напольной магистрали проводят через металлические трубы из оцинкованной стали или меди.

Узел соединения выполняют резьбовым способом посредством накидных гаек. Для герметичности используют каучуковые вставки. На патрубке устанавливают запорный вентиль, чтобы иметь возможность перекрыть выход горячего теплоносителя или охлаждённой воды из напольной магистрали. Диаметр труб 26 мм. Контур подсоединяют к коммуникационной гребёнке. Водяной «тёплый пол» от газового котла выводят через распределительный узел.

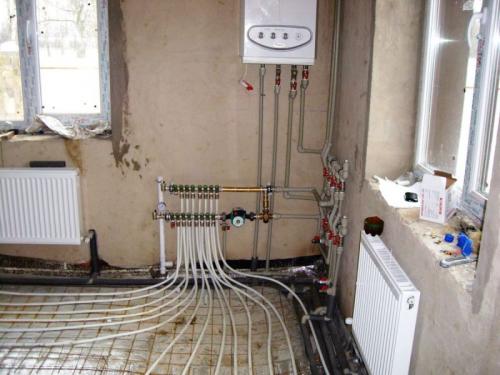

Гребёнка состоит из подающего и обратного коллекторов. Они представляют собой трубки, которые оснащены воздушными патрубками, автоматическими устройствами.

Оборудование укрепляются к стене. От подающего коллектора выводится напольная магистраль. К обратному коллектору подсоединяется другой конец трубы. Теплоноситель циркулирует по напольной магистрали. Через обратную трубу, он попадает вновь в котёл.

Чтобы иметь возможность отключить гребёнку, на входной и обратной трубе устанавливают вентили. Краны врезают и на каждом патрубке подающего и обратного коллектора. Для регулирования наполнения водяного контура устанавливают ротаметры. Автоматика, которая регулирует температуру жидкости, установлена в котле.

Чтобы подключить пластиковую трубу к коллектору используют латунные переходные фитинги. Их вставляют методом пайки. Трубу разогревают расширителем, устанавливают фитинг. Пластик охлаждается, надёжно фиксируя переходник; герметик не используют.

При перегреве пластика расширителем, может происходить деформация внутреннего слоя трубы, несмотря на то, что внешне соединительный узел выглядит в пределах нормы. Сужается диаметр трубы. Жидкость не может проходить в магистраль или выходить из неё. Циркуляции воды не происходит. Система отопления не работает.

Требуется удалить соединительный узел, установить новый переходник в соответствии с технологическими требованиями.

• Систему наполняют холодной водой. Для этого на нижней панели нагревательного агрегата имеется кран. Он традиционно отмечен синим маркером. Вода поступает из центрального трубопровода. Предварительно проводят опрессовку магистрали, выводят из системы воздух.
• С помощью пьезорозжига зажигают газовую горелку. Вода в теплообменнике начинает нагреваться и поступать от котла в систему отопления.
• Циркуляционный насос, который находится в котле, укреплён на холодном контуре. Он нагнетает теплоноситель по обратному контуру в топку. Насос функционирует от электросети.
• Жидкость нагревается и вновь поступает в напольную магистраль.

Данная схема подключения водяного «тёплого пола» от газового котла в доме является самой простой. На терморегуляторе, который находится на передней стенки агрегата, устанавливают определённую температуру воздуха в помещении.

Если тепловой режим превышает норму, то терморегулятор прекращает работу циркуляционного насоса. При снижении температуры воздуха в комнате, насос включается, теплоноситель начинает циркулировать в напольной системе.

Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной,.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Теплый пол от котла своими руками. Процедура подключения теплого пола от радиатора

Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.

На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.

При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.

Впаиваем вывод и сразу фиксируем его в клипсе.

Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции

В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум. Обязательно обратите внимание на маркировку крана на его корпусе. Стрелочкой будет указано правильное направление движения теплоносителя

Ошибка приведет к некорректной работе системы.

К выводам труб от теплого пола подсоединяются головки — с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.

Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.

В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.

Теплый пол напрямую от котла. Как подключить теплый пол к котлу

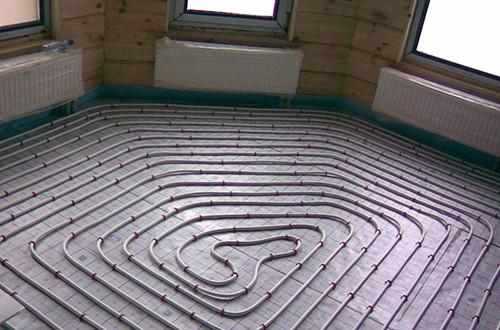

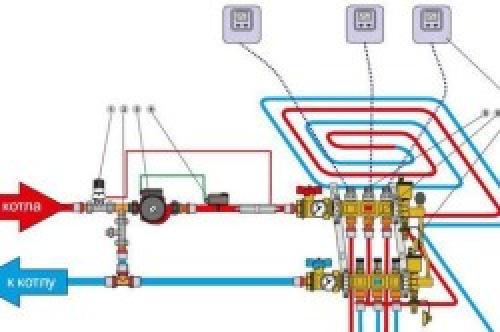

• Коллекторная схема подключения теплого пола
• Полноценная система коллекторов
• Соединение котла и теплого пола с использованием смесительного клапана
• Соединение котла и теплого пола с использованием циркулярного насоса
• Особенности подключения электрического теплого пола к котлу

Подключение теплого пола к котлу может быть выполнено самостоятельно. Перед тем, как подключить теплый пол к котлу, необходимо установить коллекторный шкаф и, собственно, выполнить устройство самого теплого пола.

Перед установкой теплого пола, необходимо установить коллекторный шкаф, после чего приступать к установке самого пола.

Подключение теплого пола к котлу: что нужно знать?
Как правило, система подключается к настенному газовому котлу. Фирма-производитель при этом значения не имеет, т.к. процесс монтажа и работа всех котлов осуществляется по сходному принципу. Не имеет значения и то, выполняется ли подключение системы пола к котлу или у вас дома радиаторная система отопления. Однако в случае с водяным теплым покрытием подключение, как правило, производится именно к котлу.

Выводы следующие: выход из оборудования горячей воды в отопительную систему (подача), выход из оборудования в систему горячего водоснабжения, подвод газа, вход холодной воды и «обратка» из системы отопления.

У котла, используемого в таких системах, 5 выводов (если оборудование двухконтурное, то есть для системы горячего водоснабжения и отопления).

При подключении пола с подогревом к котлу необходимо обратить внимание на то, чтобы все соединения были разъемными.

В процессе подключения к котлу необходимо обратить внимание на то, что все соединения коллектора с отопительным оборудованием разъемные: при помощи комбинированных муфт и накидных гаек. На каждую трубу устанавливается шаровый кран. В любом оборудовании такого плана имеется подпиточный кран для подпитки/наполнения отопительной системы от системы водоснабжения.

Для самостоятельного подключения системы обогрева к котлу необходимо подготовить набор простых инструментов. Вам понадобится:

• рулетка — 5-7 м;
• плоскогубцы (пассатижи);
• уровень;
• разводные ключи;
• обычные гаечные ключи;
• набор отверток;
• шлифмашинка;
• паяльник;
• перфоратор;
• газовая горелка;
• труборез.

Как подключить водяной теплый пол к батарее. Ограничения к монтажу

*

Здесь будет уместно сказать, что по законодательству подобное переоборудование отопительной системы в жилых квартирах запрещено. На это есть не только нормативные основания и циркуляры контролирующих организаций, но и ряд технологических стандартов и нормативов.

Причины запрета лежат в следующих аспектах:

Первый аспект. Не трудно представить. Классически теплый пол выглядит, как водяная труба, подключенная к системе отопления, укладывается на пол. Поверх водяного контура делается бетонная стяжка, которая сразу обеспечивает надежную защиту трубопроводу и играет роль инженерно-технологического элемента жилого объекта. Отопительный контур передает тепло от теплоносителя стяжке, которая за счет хорошей теплопроводности бетона является активной теплопередающей поверхностью.

При всех очевидных плюсах, главный минус лежит на поверхности. Не все жилые объекты рассчитаны на реконструкцию, связанную с монтажом теплого пола. Здесь берется во внимание высота потолков и что очень существенно, укладка новой стяжки.

Важно! Один метр кв. бетонной стяжки весит 200-300 кг, поэтому представьте себе какой дополнительный вес будет лежать на панелях перекрытия, если вы задумаете сделать пол в комнате площадью в 10-15 м².

Второе аспект. Отвлечемся от технической стороны дела и обратим внимание на регламентные нормы. Подключить теплый пол в квартире от радиатора, значит поставить под угрозу работу всей системы централизованного отопления. Врезка в стояк для подключения водяного контура чревата снижением качества обогрева жилых помещений, как сверху, так и снизу.

На заметку: единственное, что в данной ситуации возможно – подключение водяного теплого пола к стоякам централизованной системы отопления в квартирах, расположенных на первом этаже.

Здесь необходимо учитывать принцип подачи горячей воды в отопительный контур. Получить разрешение на изменение способа обогрева квартиры при централизованном отоплении, практически невозможно по ряду причин.

Если у вас стоит автономный газовый котел или вы владелец частного дома, особых проблем с монтажом теплых полов быть не должно.

Факт! Для квартир в старых домах при укладке водяного пола придется строго придерживаться конструктивных ограничений, тогда как в новостройках уже на стадии проекта предусмотрена возможность оборудования обогрева полов.

*

Домашняя система отопления по типу теплый водяной пол, в которой основным источником тепла, является котловая вода, по мнению экспертов не отличается высокими эксплуатационными качествами и не долговечна. Основная причина заключается в низком качестве теплоносителя, поступающего в наши дома от теплоцентрали. Сюда можно отнести и большое гидравлическое сопротивление водяного контура, уложенного на пол и слабая сопротивляемость трубопровода возможным гидроударам.

Если вас не смущают возможные трудности, то разберемся детально, как сделать теплый пол от отопления в квартире. Здесь важно следовать инструкциям и расчетным данным, на которые опираются любые монтажные работы в данном случае.

Теплый пол от газового котла своими руками. Критерии выбора котла

По способу установки газовый котел под теплый пол может быть напольным либо настенным. Первый вид оптимален для каркасных строений, т.к. не создает повышенной нагрузки на стены, он габаритный и способен полноценно обслуживать обширные площади (здесь понадобится отдельная котельная). Устройства, навешиваемые на стены, закладываются в основу отопительных систем в компактных жилищах.

По числу контуров котлы классифицируются на:

• одноконтурные – предназначены для выполнения отопительных задач (теплоноситель будет нагреваться и для радиаторов, и для теплых полов);
• двухконтурные – служат источником питания для горячего водоснабжения и отопления. Во многих моделях приходится чередовать режимы.

Теплообменник – главный рабочий узел агрегата – может быть выполнен из следующих материалов:

• чугун. Устойчив к коррозии, долговечен и надежен, нуждается в контроле равномерности нагрева, иначе велик риск растрескивания емкости. Существенный недостаток – хрупкость исходного вещества;
• нержавеющая сталь. Не имеет обширного распространения ввиду высокой стоимости, проявляет достойный срок службы;
• медь. Наиболее популярное решение, присущее настенным котлам. Обладает такими качествами, как небольшой собственный вес, устойчивость к коррозии. Малая инерция способствует гибкому и быстрому регулированию температурного режима.

Камера сгорания может быть открытой и закрытой. В первом случае воздух для подпитки пламени поступает за счет естественной тяги по предусмотренным в конструкции каналам, такие устройства нуждаются в отдельном помещении – котельной – где будет обеспечен свободный доступ воздуха (это самый доступный в плане цены сегмент оборудования). Турбированный закрытый котел более удобен для обустройства теплых полов, для него не нужно предусматривать обособленную площадку. Обычно продукты горения выводятся через вертикальный дымоход, если планируется горизонтальный метод, в систему встраивают вентилятор.

При выборе лучшего устройства важно изучить следующие характеристики модельного ряда:

• мощность оборудования;
• количество контуров;
• конструкцию камеры сгорания;
• максимальную площадь обогрева;
• объем потребляемого топлива;
• способность нагрева и интенсивность расхода воды (средние значения держатся на отметке 2,5-17 л/мин., более производительные вариации стоят дороже);
• КПД (он обычно не превышает 80-90%).

Чтобы водонагреватель был способен полноценно обслуживать теплый пол, важно правильно рассчитать его мощность. В среднем, 1-1,5 кВт достаточно для обогрева 10 кв. м. Оптимально, если оборудование оснащено возможностью плавной регулировки температурного режима.
