Подобная технология способна создать в помещении комфортные условия в отличии от обычной системы с радиаторами. При половом обогреве нагреты воздух распределяется оптимально. Ногам более тепло, а голова находится в более нагретом воздухе.

У владельцев частных построек не всегда есть полное представление о возможности укладки такого типа полов наряду с его подключением.

Самостоятельное монтирование отличается простотой, когда в процессе работы учтены все нюансы.

Особенности монтажа водяного теплого пола

При установке реализуется несколько этапов:

• Готовится основание – черновой вариант;
• Ставится собственно система;
• Заливается смесь для стяжки;
• Проводится укладка заключительного покрытия.

Материалы и оборудование

Теплые полы предполагают довольно значимого бюджета. Предварительно проводится обязательный расчет материалов с определением из видов и количества.

В их число входит:

• При отсутствии возможности подключения непосредственного подключения к центральной отопительной системе, котел для подогрева;
• Насосное устройство. Оно может быть уже встроенным или приобретаться отдельным образом;
• Трубы для циркуляции водного теплоносителя;

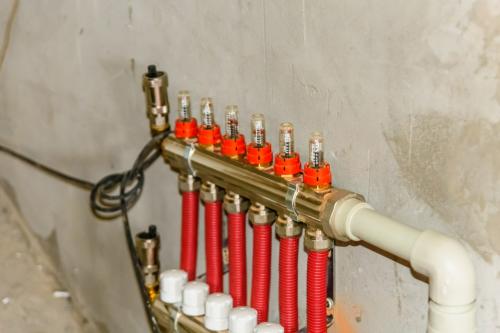

• Чтобы распределять воду – коллектор с разветвителями на горячую и холодную воду наряду со шкафом, аварийной системой слива, клапанами, устройства для воздушного отвода;
• Клапаны (фитинговые и шаровые);
• Материал для теплоизоляции, сетка с армированием, лента (демпферная), крепежные элементы.

При реализации мокрого способа требуется дополнительно смесь из бетона для стяжки.

Расчет теплого пола

Чтобы облегчить поставленную задачу, стоит использовать специально разработанной инструкцией для выполнения расчетов. В частности речь идет о трубах. Рекомендуется предварительно узнать о тепловых потерях на один квадрат помещения.

Наиболее просто воспользоваться калькулятором онлайн. Значение, полученное в результате, увеличивается на двадцать процентов для запаса мощности обогрева.

Требуемый метраж труб определяется путем разделения общей площади на размерность шага между ними.

Водоводы для соединения с коллекторной частью требуются значительного диаметра.

Устройство теплого пола

Основой теплых водяных полов служит теплоноситель в системе труб. Он должен постоянно циркулировать. Самым распространенным из всех способов укладки является заливка. Другой монтажный метод определен в качестве сухого. Выполняется с деревом или полистиролом.

Любая методика требует укладывания немалого объема труб с небольшим сечением под верхнее финишное покрытие.

Этап подготовки перед монтажом

Изготовление изначального чернового пола, который требуется в процессе проведения обустройства отопления на водной основе. Для полов применяется керамзит.

Связанные вопросы и ответы:

Что такое водяной теплый пол

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Источник: https://doma-na-veka.ru/stati/prostoy-sposob-sozdaniya-vodyanogo-teplogo-pola-v-svoem-dome

Какие материалы необходимы для монтажа водяного теплого пола

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

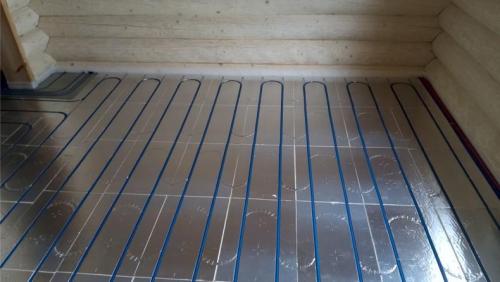

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как правильно рассчитать необходимую мощность системы теплоснабжения для водяного теплого пола

Хорошие новости для владельцев квартир в том, что прокладка электропроводки обойдется дешевле, нежели для собственников домов. А все дело в том, что электрический ввод в квартиру осуществляет застройщик, вам же остается только делать проводку внутри жилья.

Чтобы правильно сделать электрику в квартире, надо все работы разбить на такие этапы:

1. Создание схемы электроснабжения квартиры.
2. Расчет потребности в электрофурнитуре и кабелях.
3. Правильная разметка электрики и вырезание штраб.
4. Закрепление электрических кабелей в штрабах.

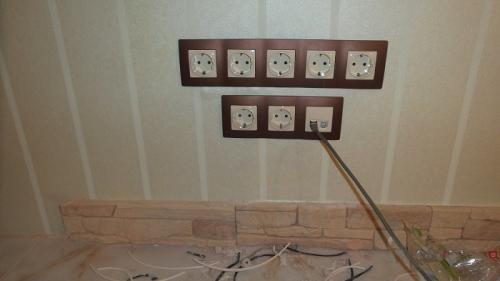

5. Монтаж распределительных коробок, розеток и выключателей освещения.

1. Сборка вводного щитка в квартире.
2. Прозвонка системы тестером, чтобы убедиться в правильности монтажа.



Любые строительные работы правильно проводить в соответствии с перечнем специализированных требований и норм – ГОСТ и СНиП. Регламент монтажа электропроводки описан в руководстве под названием «Правила устройства электроустановок» (ПУЭ). Это своеобразная библия для всех, кто работает с электрикой. Задача прокладки электропроводки в квартире подразумевает изучение части этих правил, касающихся выбора и монтажа электрических приборов.

Как выбрать подходящую схему монтажа для своего помещения

Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:

• 1-трубная .

Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.

1-трубная схема теплого пола допускается в помещении небольшой площади Источник education-web.ru

Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.

• 2-трубная .

Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.

Прямое подключение возможно при 2-х условиях:

1. В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
2. Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.

Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.

2-трубная схема позволяет подключать несколько независимых контуров для подогрева пола Источник akvahit.ru

С 3-х-ходовым клапаном

Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:

1. Батареи с разогретой до 70-80°C водой.
2. Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.

Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.

Как правильно установить теплоизоляцию при монтаже водяного теплого пола

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

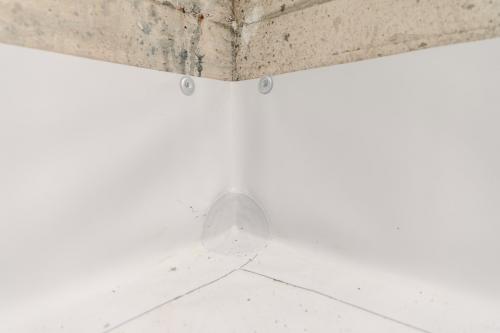

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

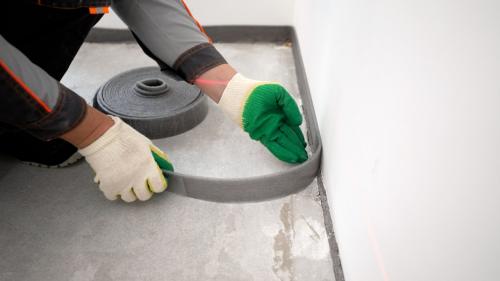

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

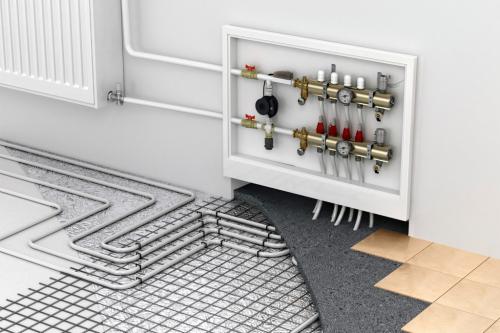

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

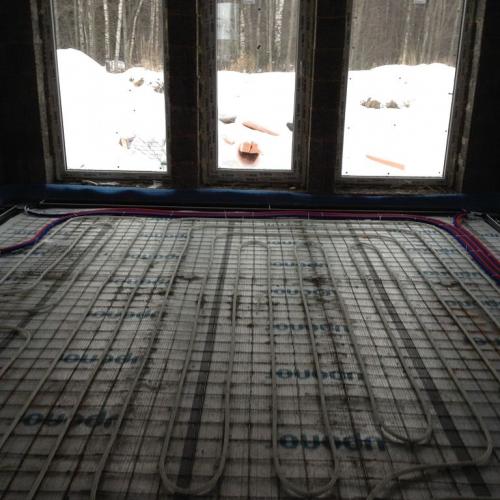

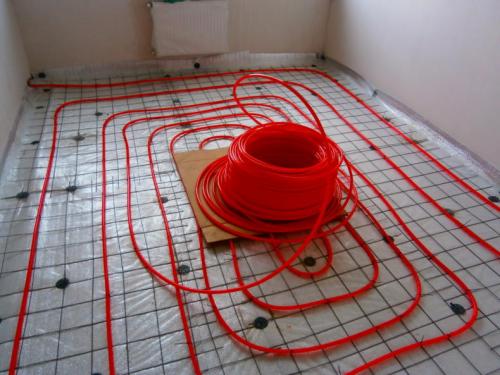

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

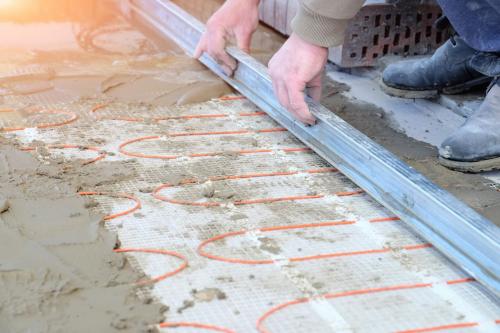

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

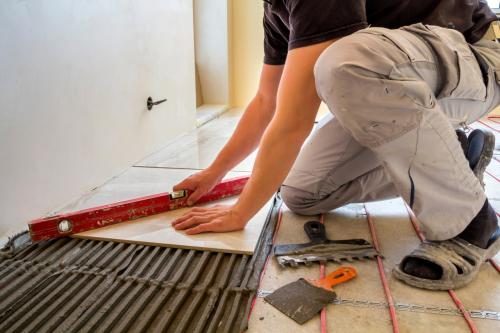

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Какие инструменты необходимы для монтажа водяного теплого пола

Водяной теплый пол – это современная и высокоэффективная система отопления, которая обеспечивает комфортный микроклимат в помещении. Однако, как и любое инженерное сооружение, она требует регулярного обслуживания и правильной эксплуатации для продления срока службы и предотвращения поломок.

Профилактические мероприятия для теплого пола

Основными профилактическими мероприятиями являются:

1. Проверка и регулировка давления в системе. Слишком высокое или слишком низкое давление может привести к повреждению труб или некорректной работе.

2. Контроль за качеством теплоносителя (воды или незамерзающей жидкости). Наличие примесей и загрязнений может засорить трубы и привести к нарушению циркуляции.

3. Своевременная замена фильтров грубой и тонкой очистки в системе.

4. Визуальный осмотр на предмет протечек, особенно в местах соединений.

5. Проверка исправности насоса, распределительных коллекторов и автоматики управления.

Очистка и промывка системы водяного теплого пола

Периодическая очистка и промывка системы необходима для удаления отложений и загрязнений, скапливающихся со временем. Это позволяет улучшить циркуляцию теплоносителя и повысить эффективность работы.

Для промывки используются специальные составы - промывочные жидкости, удаляющие как твердые отложения, так и продукты окисления металлов. Процедура должна выполняться специалистами сервисной службы.

Ремонтные работы на теплом полу

Несмотря на высокую надежность, система водяного теплого пола не застрахована от поломок. К основным видам ремонта относятся:

• Замена поврежденных труб
• Устранение протечек в местах соединений
• Ремонт или замена насоса
• Устранение засоров

При обнаружении неисправностей лучше сразу обратиться в сервисный центр, чтобы не допустить затопления и более серьезных поломок.

Рекомендации по эксплуатации

Для обеспечения длительной и бесперебойной работы водяного теплого пола соблюдайте следующие правила:

1. Не допускайте значительных перепадов температур по сравнению с окружающей средой. Система не предназначена для резкого нагрева помещения с низких температур.

2. Убедитесь, что расчет и монтаж были выполнены правильно с учетом параметров помещения. Нагрузка на систему не должна превышать проектные значения.

3. Ограничьте сверление и крепление тяжелого оборудования к полу, чтобы не повредить трубы.

4. Всегда закрывайте систему после выключения во избежание размораживания.

5. Контролируйте качество теплоносителя, своевременно меняя фильтры и добавляя специальные присадки.

6. Обращайтесь к профессионалам для плановой диагностики и профилактики. Своевременное обслуживание позволит избежать серьезных поломок.

Соблюдая эти несложные правила, вы сможете продлить срок службы системы водяного теплого пола до максимального и наслаждаться комфортом долгие годы.
