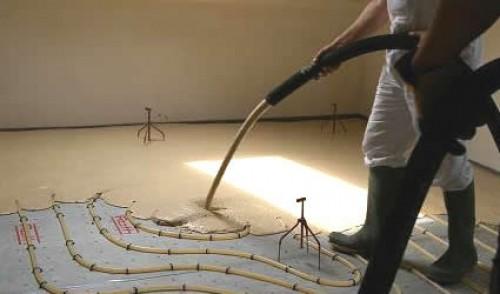

Как укладывать водяной теплый пол под стяжку. Стяжка
Общепринятый во всех руководствах материал для стяжки водяного пола - это бетон марки М300 (В22.5) . Подчеркну, бетон М300 - это раствор со щебнем . При соблюдении технологии заливки стяжки - стяжка не потрескается. Низкомарочные цементно-песчаные стяжки потрескаются в 99% случаев. Ремонтировать и переделывать потрескавшуюся стяжку - очень проблематично и затратно. Добавка пластификатора в бетон позволяет сделать бетонный раствор более пластичным и текучим при заливке и ускорить готовность стяжки раза в два по срокам. Месить бетон на месте или заказать на растворном узле каждый решит сам исходя из возможностей и предпочтений. Не экономьте на бетоне и марке раствора - экономьте нервы, силы и время.
Толщина стяжки требуется от 3 см над трубой. Обычно достаточно общей толщины стяжки 5 см. Так можно сэкономить на бетоне.
Отдельно стоит упомянуть деформационные швы в греющей плите. Есть горе-умельцы, разделяющие деформационными швами каждый контур, хотя, мануалы этого вовсе не требуют. На самом деле, в небольших домах, как правило, можно обойтись, вообще, без них, даже в дверных проемах.
Умелые специалисты могут вывести стяжку сразу "под плитку". Без дополнительного самовыравнивающегося слоя.
Во многих случаях при укладке теплого пола на грунт можно обойтись без черновой стяжки. Т.е. на ровный подготовленный грунт укладывается гидроизоляция, слой утеплителя 50-100 мм (в зависимости от уровня пола и климатической зона), трубы теплого пола, и стяжка из бетона М300 толщиной 5-10 см.
Как залить теплый пол в частном доме. Чем можно заливать пол
Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающи
Бетонная стяжка

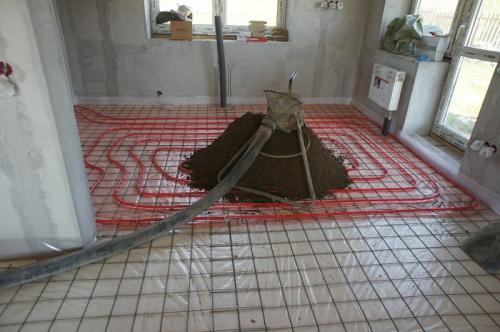

Заливка бетонной стяжкой
Классический вариант – заливка пола цементно-песчано
- отсев с фракцией от 3 до 5 мм;
- цемент М300 и выше;
- пластификаторы.
Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

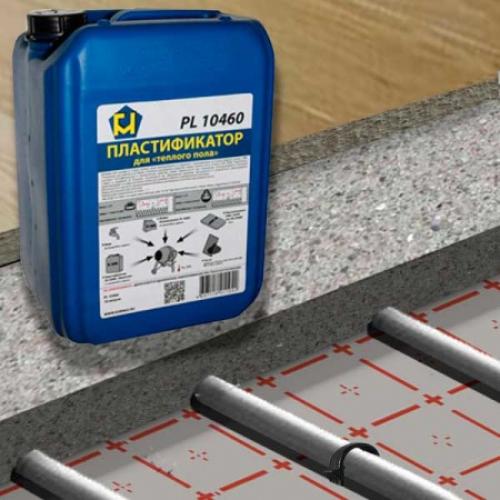

Пластификатор для стяжки
Замешивают раствор в следующих пропорциях:
- цемент – 1 часть;
- отсев – 6 частей;
- пластификатор – 0,35 литра на 1 мешок цемента;
- вода – до образования пастообразной однородной смеси.
Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

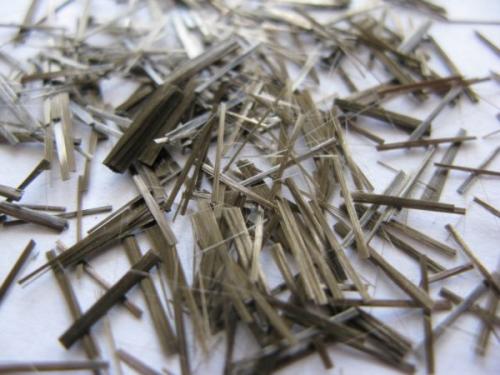

Фиброволокно
При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания. Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки.
Полусухая стяжка
Полусухая стяжка
Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.
Смесь для полусухой стяжки с полипропиленовой фиброй
Пропорции для раствора:
- цемент М400 – 1 часть;
- просеянный крупный песок – 3 части;
- фиброволокно – 0,5 кг на кубический метр смеси.

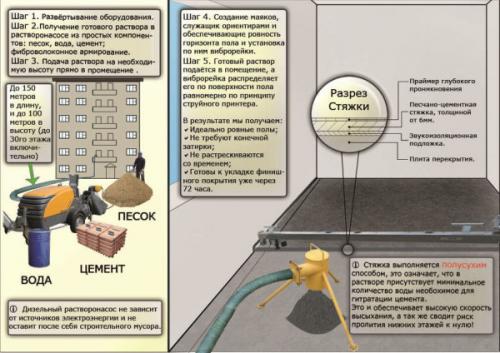

Технология производства и укладки полусухой стяжки
Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

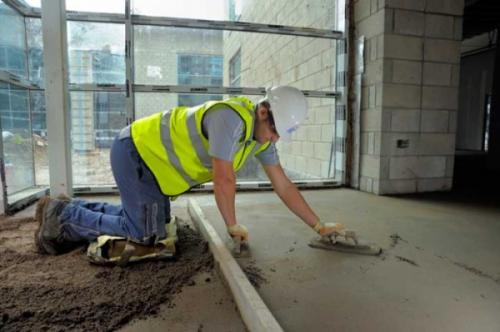

Выравнивание полусухой стяжки
Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.
Самовыравнивающи

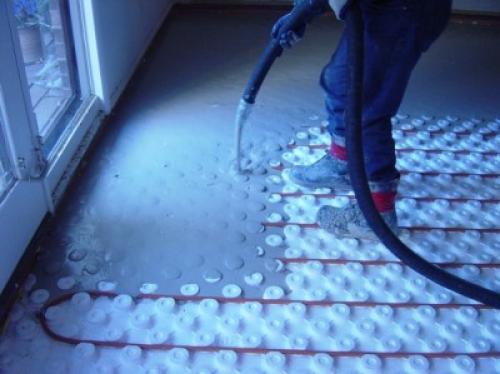

Наливной пол
По своим свойствам самовыравнивающи
Полусухая стяжка на теплый пол. Что собой представляет полусухая стяжка под теплый водяной пол
При монтаже систем теплого пола рабочими используется одна из трех разновидностей стяжки:
- Сухая – для нее применяют сыпучие материалы. После укладки поверхность выравнивают и сверху настилают фанеру, ДВП или гипсоволоконные листы, которые становятся основой для финишного напольного покрытия.
- Полусухая стяжка получила свое название из-за того, что третью часть раствора составляет вода. Помимо нее среди компонентов следует назвать карьерный песок, фиброволокно, цемент и пластификаторы (их добавляют в ту часть смеси, которую укладывают в труднодоступных местах).
- Мокрая – основу составляет песчано-цементная жидкая смесь.
После того как были разработаны по-настоящему действенные пластификаторы и армирующее фиброволокно, специалисты стали гораздо чаще применять именно полусухую стяжку, нежели другие названные виды. Полусухая стяжка используется для ликвидации изъянов основания пола и сокрытия систем коммуникации. Данная технология позволяет обеспечить тепло-, звуко- и гидроизоляцию в помещении. Фактически смесь для полусухой стяжки пола – это средняя стадия между сухой и мокрой.
Как уже говорилось, основу полусухой стяжки под водяной пол составляет цементная смесь. Застывая, она приобретает качества, схожие со свойствами песчано-цементной стяжки. При этом показатель теплопроводности полусухой цементно-песчаной несвязанной стяжки меньше, чем у обычной, и равняется примерно 0,37–0,46 (для сравнения: у мокрой стяжки эта характеристика равна 0,58–0,76).
Согласно законам физики материал с более низкой теплопроводностью будет хуже проводить тепло. Применительно к системе «теплый пол» это значит, что при использовании полусухой стяжки для нагрева пола понадобится немного больше времени. При этом сохраняться тепло будет дольше, а его передача в квартиру станет более равномерной.
Обратите внимание, что для монтажа системы «теплый пол» следует использовать только изолированную полусухую стяжку, слой которой не должен иметь химического соединения со стенами или основанием пола. Также в полусухой стяжке под водяной пол должны быть нарезаны температурные швы. В частности, если речь идет о квартире, то швы должны быть размещены под межкомнатной дверью.
Поверх полусухой стяжки под водяной пол разрешается монтировать такие виды покрытий, как:
- линолеум;
- паркет;
- ковролин;
- плитка;
- ламинат.
Полусухая стяжка под водяной пол бывает плотно уложенной, а также плавающей. В этом случае между смесью и основанием пола размещают наполнитель, состоящий из минеральной ваты и разновидности пенополистирола, играющего роль утеплителя.
Стяжка под теплый пол электрический. Монтаж электрического теплого пола под стяжку
Теплые полы все чаще появляются в жилых домах и квартирах, заменяя собой традиционное отопление радиаторами, становясь «классикой». Производители стремятся выпускать все более новые и актуальные элементы для полового пирога, необходимые при обустройстве этого метода отопления. Не все потребители разбираются, какие именно существуют комплектующие и для чего они применяются. Так, обогреватели и теплоносители могут быть разных видов, но все равно необходимо разбираться в вопросе. В данной статье рассмотрим, как делается электрический теплый пол в квартире под стяжку.
Ключевые достоинства
Система с каждым годом становится все более популярной, что обуславливается большим количеством положительных качеств:
- Можно использовать не только дома, но и в офисных помещениях;
- Подходит для любого напольного покрытия, будь-то кафель, ламинат, линолеум или прочее;
- Элементы системы скрыты от глаз, что сохраняет внешний вид интерьера;
- Терморегулятор, поставляемый в комплекте, позволяет тонко настроить температурный режим системы. При необходимости, задается время активации и деактивации;
- Используется как основное или вспомогательное отопление;
- С легкостью укладывается под плитку или паркет, причем особых навыков и инструментов для работы не требуется;
- Если правильно эксплуатировать систему, она прослужит долгие годы;
- Поверхность равномерно прогревается по всей своей площади;
- Если что-то сломается, ко всем элементам имеется быстрый доступ;
- Чтобы система исправно функционировала, не нужно приобретать вспомогательное оборудование (например, водяной теплый пол требует наличия электрического котла);
- Нагревательный элемент греется до безопасных температур;
- В комнате с теплым полом не будет греться воздух (микроклимат оптимизируется);
- Возможность экономии на отоплении до 30% (если используется как дополнительный источник тепла).
Стяжка для теплого пола пропорции. Под электропол
Ингредиенты те же, что и при изготовлении стяжки, внутри которой укладывается греющий кабель, но в других пропорциях и с различными физико-механическими характеристиками.
Требования
- Цемент – марка по прочности – от М300 им выше.
- Песок – допускается использовать карьерный природный материал, так как он стоит дешевле, а его фракция помет составлять до 3,5 – 5 мм.
- Щебень – применяется только для общественных зданий, в которых к покрытиям прилагаются повышенные эксплуатационные статические или динамические нагрузки. Требования к крупному заполнителю ограничиваются его фракцией – от 15 мм и более. Для удешевления конструкции стяжки допускается также использовать высокопрочный известковый заполнитель или гравийный щебень.
- Вода – для гидратации данный ингредиент должен удовлетворять тем же требованиям, что и при устройстве стяжки в теле конструкции.
- Пластификаторы – количество и характеристики модифицирующих добавок должны полностью удовлетворять требованиям к готовому бетону, а реальные показатели должны соответствовать паспорту качества каждой товарной единицы.
Производители
Основные производители каждого компонента, встречающиеся в широкой продаже, предоставлены при описании бетонной стяжки, в которой устраивается система обогрева помещений. В то же время, для таких монолитных стяжек, допускается использовать готовую пескоцементную смесь от следующих производителей :
- «Старатели».
- Ceresit.
- Protech
- «Стройбриг».
- Unis.
Цены на все вяжущие материалы, пластификаторы и другие модифицирующие добавки, а также крупные и мелкие заполнители, действуют те же расценки, что и на компоненты стяжки пола, внутри которой устраивается тёплый электропол.
При покупке готовой стяжки пола от производителей, описанных выше, владелец помещения должен быть готов заплатить от 180 до 300 руб. за 1 мешок весом 25 кг.
Водяной теплый пол в стяжку. Устройство водяного теплого пола
Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

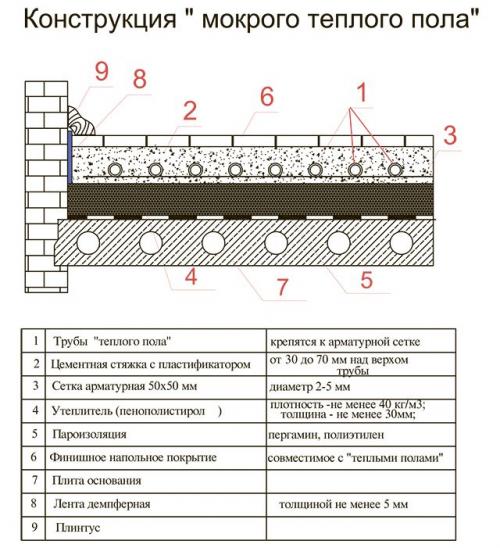

Типовая конструкция «пирога» теплого водяного пола
Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.
Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.
В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.
Так обозначаются напольные покрытия способные работать с теплыми полами
Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.
Теплый водяной пол - это сложная многокомпонентная система, каждая часть которой выполняет свою функцию.
Типовая конструкция "пирога" теплого водяного пола
Такой вид напольного отопления называется "мокрым" потому, что в его обустройстве используются "мокрые" строительные процессы, а именно заливка цементно-песчаной стяжки.
Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами.
В рамках этой статьи мы будем рассматривать именно "мокрые" теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.
Устройство теплого водяного пола
Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт.
На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм.
Следующим слоем "пирога" является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол, который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость.
Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения.
Стяжку желательно армировать металлической проволочной сеткой с шагом ячеек 50*50 мм или 100*100 мм.
Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем.
Высота стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.
Стяжка под теплый пол в частном доме. Какой должна быть толщина

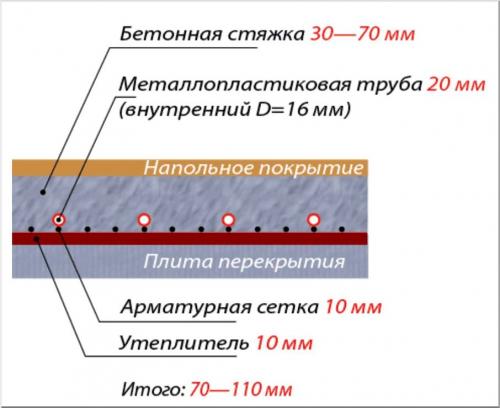

Толщина бетонной стяжки под теплый пол является самым важным параметром, от него зависит долговечность покрытия и эффективность системы отопления. Если слой будет слишком толстым, то нагревательные элементы просто не смогут прогреть его. В противном случае стяжка может пойти трещинами от минимальных механических воздействий. Также в зависимости от толщины бетона подбирается финишный материал.
Если на черновой поверхности есть большие перепады, то толщина слоя должна составлять около 5 см. Сначала можно уложить гидроизоляцию и утеплитель, а затем заливать состав. В этом случае стяжка должна иметь толщину 2 см. Устанавливать саму отопительную систему можно только после полного высыхания бетона, то есть через 4 недели.
Этот показатель также зависит от того, какой состав будет использован. Если это обычный цементно-песчаный раствор, толщина должна быть 5 см, если же в состав были введены пластификаторы, то разрешается уменьшить ее до 3 см. При условии использования армирующей сетки можно сделать слой в 2 см.
Бетонный монолит в водяной системе исполняет роль теплового аккумулятора, поэтому рекомендованная толщина стартует от 30 мм
Если заливка теплого пола проводится поверх водной системы, то общая толщина всего пирога будет 8,5 см, при этом 5 см из них – это бетон. Если речь идет о частном доме и работах на первом этаже, то высота пирога будет 11 см. Это важно учесть на этапе планирования работ, поскольку не в каждом помещении есть возможность монтажа конструкции такой высоты. Сухая стяжка под теплый пол будет немного тоньше – 7–9 см.

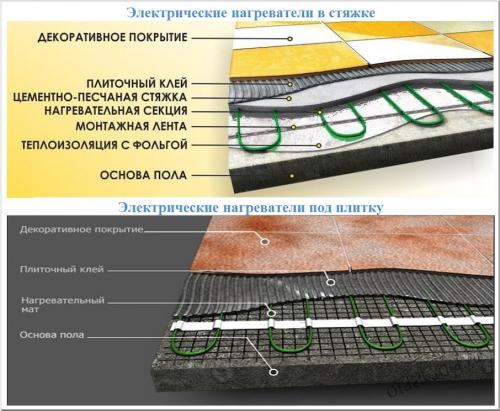

В некоторых случаях толщина пирога должна быть минимальной. Тогда лучше остановить выбор на электрических нагревательных элементах. Они требуют заливки стяжки теплого пола толщиной в 3 см. При условии использования пластификаторов можно уменьшить слой до 2 см. Даже при таких небольших показателях контуры не перегреются.
Какая стяжка лучше для водяного теплого пола. Можно ли делать такой теплый пол из бетона?
Устройство водяного пола подразумевают точное соблюдение нормативных требований, рабочих чертежей, а также технологической карты. Одним из условий успешной эксплуатации такого инженерного сооружения является устройство бетонной или цементно-песчаной стяжки.
Водяной тёплый пол можно делать на бетонном основании и с бетонной стяжкой, при условии учёта ряда нюансов :
- Финишное покрытие выполняется из керамической плитки, полимерного наливного пола или других неорганических и непористых материалов.
- Под стяжкой устраивается слой гидроизоляции, который препятствует проникновению воды в смежные вертикальные помещения, в случае разрыва трубных коммуникаций.
- Для предотвращения теплопотерь, под бетонной стяжкой должен быть уложен экструдированный пенополистирол или другой высокопрочный утеплитель.
- Учитывая, что стяжка устраивается поверх упругого основания, в конструкцию должна быть уложена арматурная сетка, чтобы предотвратить разрушение бетона от поперечных сил или изгибающего момента.
- Непосредственно под элементами тёплого пола устраивается отражающая мембрана с металлизированным покрытием для повышения эффективности обогрева помещения.
- Над трубными коммуникациями, зафиксированными к бетонному сованию, должно обеспечиваться не менее 10 – 15 мм защитного слоя хорошо провибрированного бетона или плотно уложенной цементно-песчаной смеси.
Важно. При монтаже тёплого пола с жидким теплоносителем, следует применять только сварные полипропиленовые или стальные трубы.
Все обжимные, цинковые или резьбовые соединения, вне зависимости от гарантии поставщиков и производителей, рекомендуется исключать из конструкции. Это связано с риском возможной разгерметизации циркуляционного кольца с последующей утечкой теплоносителя и разрушением материала конструктивного элемента.
Когда это не подойдет?
В некоторых случаях водяной тёплый пол с бетонным конструктивным элементом не может использоваться в жилых или общественных помещениях. Данные ограничения накладываются в следующих ситуациях :
- Если рабочий проект отделки помещений не подразумевает устройство такого тёплого пола.
- В случае, если ремонтно-отделочные работы выполняются в многоквартирном доме, где на каждое жилое помещение выделяется ограниченное количество тепловой энергии.
- В случае, если устройство водяного тёплого пола противоречит указаниям действующих нормативов.
- Если высота помещений не позволяет залить стяжку с толщиной более 100 мм, а этот параметр является минимально допустимым, при условии соблюдения всех слоёв с учётом изоляционных материалов.
- Не рекомендуется устройство водяного тёплого пола, если поверх стяжки укладывается штучный паркет, ламинат, паркетная доска, ковролин или дощатый пол, так как такие материалы могут разрушаться под воздействием влаги.
- В случае, если пролётные конструкции не рассчитаны на устройство мокрого или полусухого конструктивного элемента пола из-за небольшой несущей способности.
Во всех перечисленных случаях, эксперты рекомендуется использовать греющий кабель или инфракрасные плёнки вместо водяного тёплого пола, которые имеют меньшую толщину и не вызывают порчу финишного покрытия при длительной эксплуатации, даже при наступлении физического износа.
