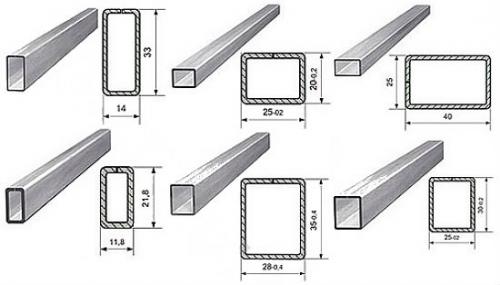

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Теплица из профильной трубы 40*20 своими руками. Теплица из поликарбоната: чертежи с размерами и фото

Благодаря своим свойствам поликарбонат занял большую рыночную нишу среди строительных материалов, в том числе как основной для строительства теплиц. Стоит он дорого, но высокая прочность и эластичность привлекают покупателей. Изучив чертежи теплицы из поликарбоната, можно выбрать подходящий вариант и сделать всё своими руками.

Классический материал для теплиц – стекло и полиэтиленовая плёнка.

Но у поликарбоната перед ними есть преимущества:

Материал лучше переносит механические воздействия, чем аналоги. Его может побить градом, но это не приведёт к полному разрушению. Этот материал используется в качестве кровельного и легко справляется с массой выпавшего снега, тогда как конкурентам это недоступно.

Важно подобрать правильную толщину материала под регион, так как количество осадков может различаться. Соответствующим должен быть и каркас. Всё вместе это должно держать огромный вес снега. 17 см мокрого снега на площади в 30 квадратов будут весить 17 тонн.

Поликарбонат частично препятствует проникновению через него ультрафиолета. Благодаря этому чувствительные к УФ растения будут надёжно защищены.

Материал неплохо держит тепло, так как является сотовым по структуре. Внутри ячеек находится воздух, препятствующий теплообмену. Разброс рабочих температур составляет от -50 до +60 С.

Поликарбонат эластичный, что позволяет цельным листом перекрывать конструкции арочного типа. Его легко сверлить и резать, что существенно облегчает рабочий процесс.

Сотовый поликарбонат, пропуская через себя солнечный свет, рассевает его, что уменьшает вероятность получения растениями солнечных ожогов.

Материал не самый дешёвый, однако его цена ниже, чем у стекла.

Стандартный лист поликарбоната имеет размер 210*600 см. Это 8 м2. Благодаря этому теплицу можно быстро перекрыть всего несколькими листами.

Размерная таблица листов поликарбоната

Недостатки у поликарбоната также есть:

Низкокачественный материал не будет справляться с механическими нагрузками.

Со временем поликарбонат начинает выгорать на солнце, что приводит к молекулярному изменению его структуры. Материал становится хрупким. Меняется его цвет, увеличивается мутность, солнечный свет проходит всё хуже.

Поликарбонатные теплицы сложно обогревать зимой. Этот материал – пластик, от повышения температуры он может деформироваться.

При покупке нужно обязательно попросить сертификат качества. Это будет дополнительная гарантия покупки хорошего товара

Готовые чертежи теплиц из профильной трубы и поликарбоната

При самостоятельном изготовлении можно выбрать любую форму, размер и. Если несколько видов парников, но самыми популярными остаются арочные и с двухскатной крышей.

Расчет профильной трубы 20×20 для теплицы

Смотрите в

Пошаговая установка теплицы из поликарбоната

Перед установкой теплицы из поликарбоната нужно изучить пошаговую инструкцию.

Фундамент и его тип

Теплицы – это лёгкие каркасные сооружения. Они могут обходиться без фундамента. Но если нужна основательная конструкция, которая будет использоваться не один год, стоит подумать о строительстве основания.

Деревянное основание для теплицы можно соорудить за полчаса. Оно позволит конструкции быть мобильной

Вариантов для теплицы есть много, ведь с нагрузками справится любой тип.

Для капитального сооружения подойдут ленточный,или. Последний писк моды – металлические винтовые сваи. Они быстро ввинчиваются в грунт, очень прочны, служат долго.

Важный критерий при выборе основания – уровень грунтовых вод на участке. Если воды залегают глубоко, то лучше использоватьиз бетона или кирпича.

Когда грунтовые воды проходят высоко, используют сваи и.

Блочный мелкозаглублённый ленточный фундамент

Лучшее решение для теплицы – ленточный бетонный фундамент мелкозаглублённого типа с кирпичным цоколем.

На фото его схема:

Капитальное основание для теплицы из бетона, кирпича и бруса

Последовательность действий:

• Сначала нужно разметить траншею колышками и бечевой. Средняя ширина её будет составлять 20-25 сантиметров. Глубина траншеи под ленточный фундамент – 40-60 см.

Чертеж теплицы по митлайдеру из профильной трубы. Основание под теплицу

При строительстве стандартного парника можно обойтись и без фундамента. Если участок ровный, не затапливается в половодье, нижнюю обвязку алюминиевого каркаса кладут прямо на землю. Конструкция легко выдерживает небольшие колебания грунта при замерзании.

Теплица Митлайдера устроена несколько сложнее. Даже при небольших перекосах верхние фрамуги перестанут закрываться. В застекленных постройках могут потрескаться стекла. Поэтому простейший фундамент для нее необходим – точечный, из бруса или бетонный ленточный.

Для точечного фундамента подойдут следующие материалы:

• деревянные колья прямоугольного сечения;
• металлические винтовые сваи;
• столбики из бетона.

Чертеж теплицы по Митлайдеру с нужными размерами необходимо подготовить заранее, чтобы не пришлось подгонять габариты постройки под уложенный фундамент.

Выбранный участок очищают от мусора, снимают верхний слой почвы, тщательно выравнивают. Находят крайние точки и отмечают их колышками. Между ними на равном расстоянии помечают места под опорные точки.

Частота опорных точек зависит от тяжести будущей конструкции, материала каркаса и плотности грунта. Сваи или столбики устанавливают на расстоянии от 0,5 до 1 м.

В отмеченных точках забивают деревянные колья, предварительно обработанные антисептиками, винтовые сваи или выкапывают ямки под бетонные столбики. В последнем случае перед строительством каркаса придется выждать не менее 2 недель, чтобы бетон окончательно затвердел и набрал прочность.

Ленточный фундамент для теплицы строят так же, как и для других построек. В земле выкапывают траншею глубиной 25–40 см, монтируют опалубку, засыпают слоем песка, трамбуют дно, укладывают арматуру. При заливке верхней части фундамента к арматуре приваривают держатели для металлического каркаса.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-2022-svoimi-rukami-opredelyaemsya-s-materialom

Теплица из профильной трубы 20х20 своими руками. Парник из профильной трубы своими руками – чертежи, фото и видео инструкции

Для получения большего урожая не обязательно устанавливать теплицу, достаточно соорудить парник небольшого размера. Он займёт не много места, и обойдётся гораздо дешевле.

Отличным решением в данной ситуации станет сооружение парника из профильной трубы своими руками, а размеры и чертежи вы найдете в данной статье. Эта надёжная и долговечная конструкция, позволит получать урожаи в более ранние сроки.

Так же предлагаем ознакомиться с пошаговой инструкцией — как сделать парник из полипропиленовых труб своими руками .

Преимущества парника из профильных труб

В парнике главная роль отводится каркасу, поэтому он должен быть прочный и иметь рёбра жесткости, которые будут держать форму и противостоять различным нагрузкам. Идеальным материалом для изготовления каркаса, будут профильные трубы из металла.

Они обладают рядом преимуществ:

• простотой в обработке;
• возможностью создавать конструкцию разной формы;
• длительным сроком эксплуатации — металлопрофильные постройки служат до 15 лет, а как показывает практика, то и намного дольше;
• не нуждаются в уходе и защите от вредителей;
• доступны по цене;
• сочетаются с любым материалом.

Помимо этого, по сравнению с деревянной конструкцией, постройка из профильных трубопрокатных материалов компактней, поэтому расположить ее на участке не составит труда.

Единственный недостаток данного сооружения — более длительное время возведения.

Выбор типа конструкции

Прежде, чем начать изготовление парника из профильных труб своими руками нужно определиться с моделью конструкции, и набросать чертёж. Ведь от формы сооружения зависит угол преломления солнечных лучей.

Основные виды парника из этого материала:

1. Арочный — для возведения требуется специальное оборудование, чтобы придать форму. В остальном, имея изогнутые детали нужного размера и чертёж, собрать такой парник своими руками не составит большого труда. В арочной конструкции создаётся равномерное освещение, вне зависимости от расположения солнца.

Минус модели — ограниченная функциональность, так как высокие культуры вдоль стен не смогут расти.

1. Односкатный — несложный вариант, монтируется к стенам жилых или хозяйственных построек. Использование данной компактной модели позволяет экономить не только место, но и стройматериалы.

1. Двускатный или шатровый— отдельная постройка. В таком сооружении создаётся лучшая освещённость для культур, в отличие от односкатной.

Шатровый — простая конструкция, нет изогнутых элементов. Поэтому, огородники самостоятельно чаще монтируют именно её. Кроме того, плюс парника с двускатной крышей — возможность высаживать культуру разной высоты.

Стоит отметить, что шатровый вариант крыши обойдётся дороже арочного, так как для монтажа каркаса требуется больше материала, как основного, так и укрывного.

1. Парник Фёдорова — в народе имеет название «хлебница», его легко изготовить самостоятельно на основе разработанного чертежа. Подходит для выращивания рассады, цветов и овощей, единственный минус — не предназначен для высокорослых культур. Конструкция простая, оснащена крышкой, которая открывает доступ для ухода за растениями.

Как сделать чертёж самостоятельно

Для изготовления парника из профильного трубопрокатного материала — можно использовать наземный или малозаглублённый вариант. Наземный удобен тем, что в нём полностью исключено затемнение, он предназначен для возведения в средних и южных широтах. В малозаглублённом типе парника тепло черпается из земли. Однако вблизи стен образуются затемнения, что отрицательно сказывается на росте растений.

При составлении чертежа парника из профильных труб стоит учитывать съёмные верхние части, которые будут обеспечивать доступ воздуха внутрь. Кроме того, чтобы каркас был более прочен, требуется предусмотреть специальные элементы, которые закрепляются вдоль стенок.

Наилучшим образом для каркаса подойдёт профиль с размером сечением 40×20 мм или 40×40 мм, так как имеет высокую прочность. Оптимальная толщина стен 2 мм и больше. Для изготовления горизонтальной стяжки можно брать профиль с толщиной стен тоньше 1-1,5 мм.

На чертеже необходимо указать точный размер — ширину, длину и высоту. Кроме того, следует указать места соединений основных и направляющих частей.

Ниже представлены чертеж с размерами для различных типов теплиц.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-2022-svoimi-rukami-opredelyaemsya-s-materialom

Теплица из профильной трубы без сварки. Сборка труб на деревянные вставки

Сначала нужно нарезать профильную трубу для изготовления рамы. Для калитки понадобится 5 заготовок. Из них 4 формируют раму, и 1 используется как усиливающая жесткость перекладина. Для ворот перекладин понадобится больше.

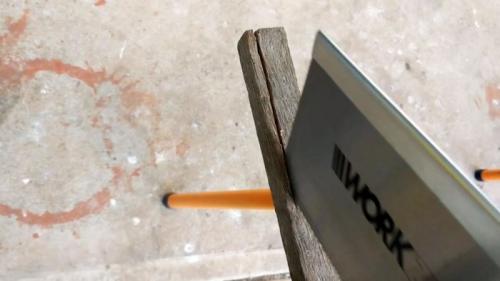

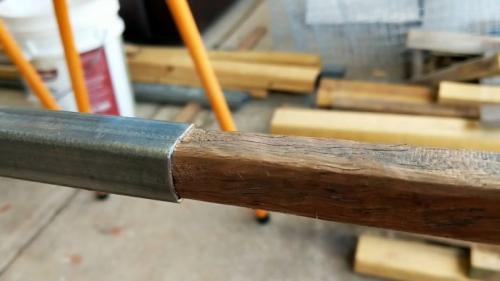

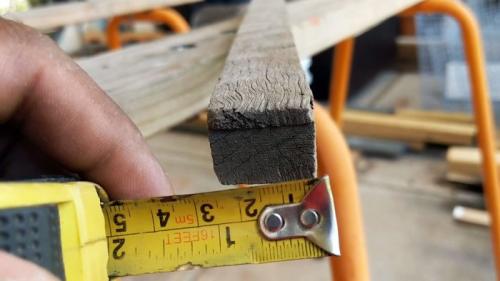

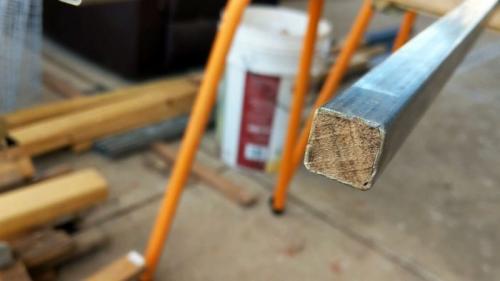

Далее в торцы труб нужно запрессовать сухие деревянные рейки. Их сечение должно быть на несколько миллиметров больше внутреннего размера труб. Рейки обстругиваются под нужные параметры, и молотком забиваются в торец труб как можно глубже. Важно использовать высушенные бруски, чтобы потом они не выпадали по мере сушки, как мокрые рейки.

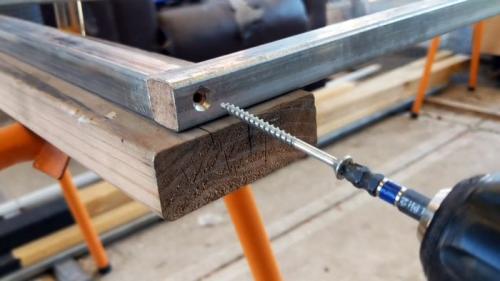

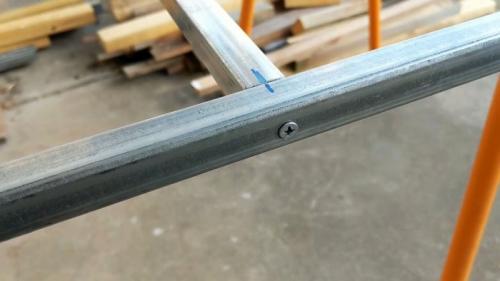

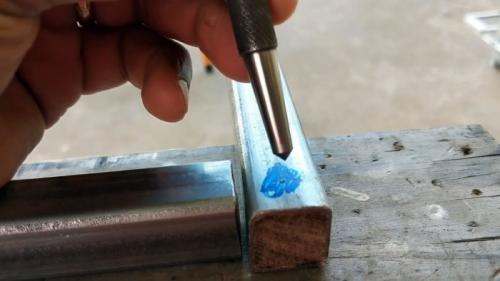

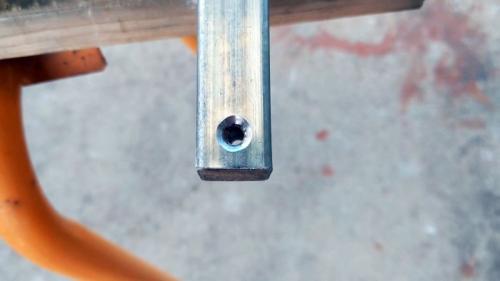

Для соединения заготовок в рамку нужно просверлить края двух труб напротив торца примыкающих деталей. Полученные отверстия зенкуются и через них вгоняются длинные саморезы по дереву.

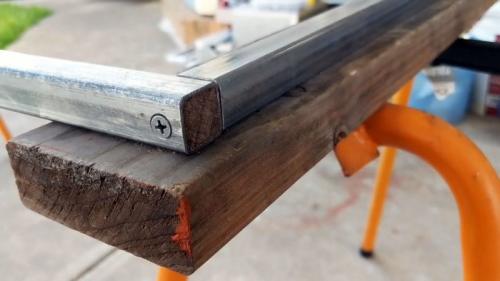

Крепеж войдет в брусок примыкающей трубы, обеспечив надежное соединение. Таким способом скрепляются все детали. Также по центру рамы нужно сделать отверстия для установки перекладины.

Крепление на один саморез дает только стойкость к разрыву. При этом трубы, прикрученные с торца, могут проворачиваться.

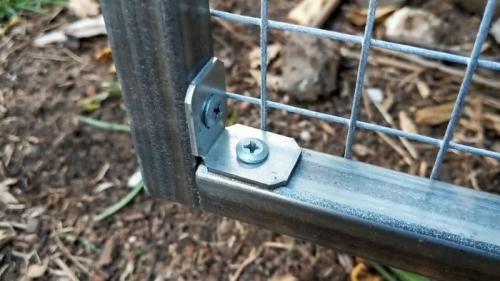

Чтобы усилить конструкцию, нужно прикрутить по углам мебельные алюминиевые или монтажные перфорированные оцинкованные уголки.

Лучше чтобы их ширина соответствовала сечению профильной трубы. Они крепятся на саморезы по металлу. Уголки не только дадут жесткость, но и позволят соблюсти прямой угол. Но перед их прикручивание к раме все же нужно ее сначала выровнять по угольнику.Далее по размеру рамы вырезается сварная сетка или профнастил. Они прикручиваются на саморезы по металлу. Профнастил можно также крепить заклепками.

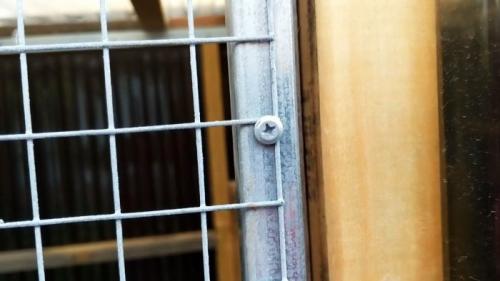

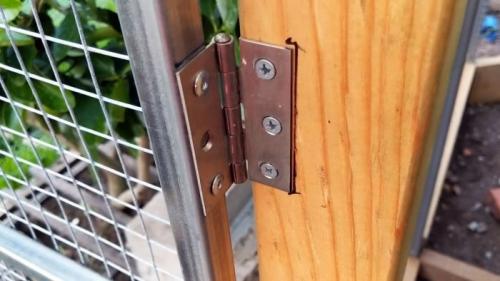

Монтаж калитки в проем выполняется на обычные дверные петли.

Они садятся на саморезы, как и проушины для навесного замка или крючок. Данным способом без использования электросварки можно сделать полноценную крепкую металлоконструкцию. Для надежности торцы труб с деревянными вставками нужно хорошо закрасить или просмолить. Этот метод сборки в отличие от сварки позволяет в дальнейшем разобрать каркас без порчи заготовок обрезкой.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-2022-svoimi-rukami-opredelyaemsya-s-materialom

Двускатная теплица из профильной трубы своими руками. Как построить теплицу своими руками, какие виды теплиц и парников бывают.

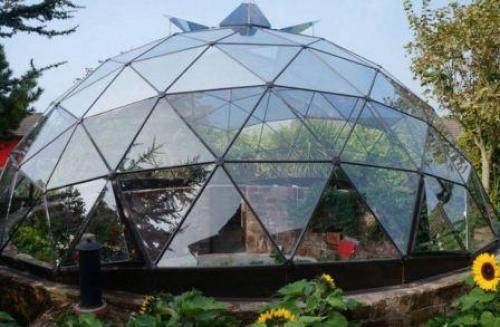

Перед тем, как начать создавать чертежи теплицы из поликарбоната, своими руками, используя профильную трубу, необходимо определится с тем, какую же именно форму теплицы из поликарбоната, необходимо выбрать. Ведь таких теплиц есть огромное множество, и каждая по своему уникальна. Есть наземные, конструкции есть с углублением, иногда создают теплицу с фундаментом иногда без него. Но есть несколько основных видов:

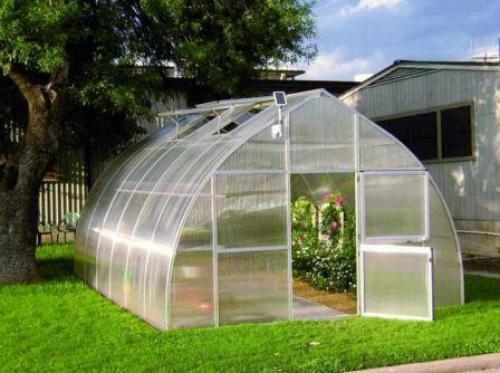

• Арочной формы – такие конструкции, наверняка самые популярные, по всей стране, крыша в виде арке, позволяет снегу ненадолго залеживаться на крыше, также отличается эта конструкция простотой возведения. В ней хорошо выращивать высокорослые овощи.

Теплица из поликарбоната, арочной конструкции

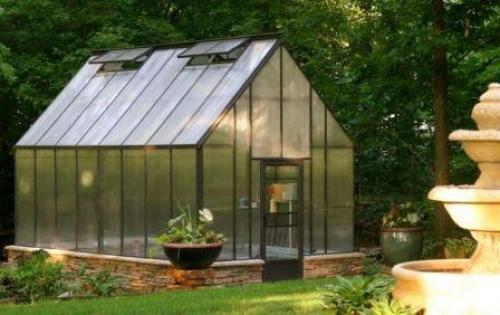

• С двускатной структурой. В таком исполнении, конструкции очень распространены, с виду похожи на сарай, чтобы соорудить такую теплицу необходимо будет потратить больше усилий, поскольку в этом случае нужна более мощная, и надежная рама.

• Односкатные теплицы, чаще всего такие конструкции возводят рядом с другими хозяйственными постройками, или к дому, даче. Таким образом вы существенно экономите жизненно важное пространство, если ваш участок ограничен.
• В виде шатра, такого рода строения, очень редки, поскольку сложны в возведении, но они имеют ряд преимуществ, таких как: противостояние любым природным катаклизмам, равномерное распределение солнечного света по всей территории.

Теплица из поликарбоната в виде шатра

• Теплица из поликарбоната в виде хлебницы. У такого строения откидывается крыша, как у обычной хлебницы, отсюда и название. Чаще всего, это совсем небольшие теплички, а открывающаяся крыша отличный вариант проветривания помещений когда в ней стоит жара.

Сколько метров профильной трубы надо на теплицу. Теплица из профильной трубы

Профильная труба – это изделие из металла квадратного, прямоугольного или овального сечения. Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба. Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

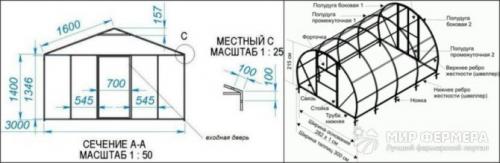

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

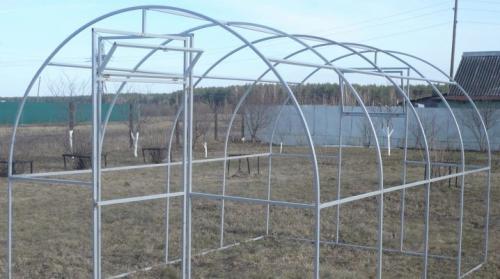

1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Чертежи теплиц из профильной трубы с размерами. Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Invalid Displayed Gallery

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

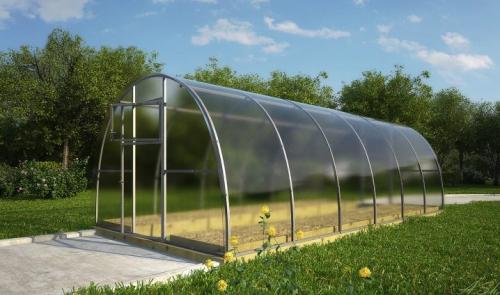

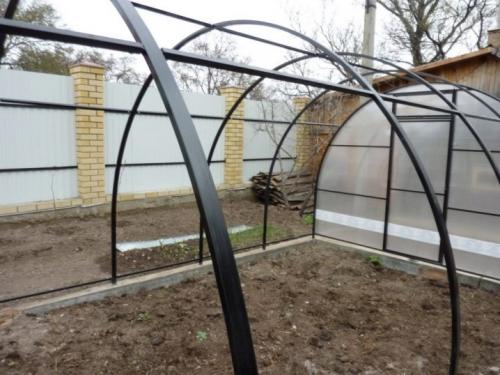

Каркас теплицы из профильной трубы чертежи. Теплица из профильной трубы 2022 своими руками: дуги для каркаса теплицы, чертежи с размерами и пошаговое изготовление, 62 фото

Теплицы сегодня встречаются на многих огородных участках. Эти сооружения имеют размеры от минимально компактных до максимально просторных. Чаще всего такие конструкции делают из подручного материала. Многие пользователи предпочитают, используя при этом. Разберем подробно, как нужно правильно делать подобные сооружения и что при этом важно учитывать.

Самодельной теплицей на участке сегодня трудно кого-то удивить. Подобные конструкции можно встретить очень часто. Они могут быть самыми разными. Модификация возведенной надворной постройки зависит только от пожеланий хозяев, которые изготавливают ее самостоятельно.

Материалы изготовления при этом также применяются самые разные.

Конечно, большинство домашних мастеров предпочитает обращаться к недорогому и податливому сырью, работать с которым будет как можно проще. Однако важны не только эти параметры. Материал изготовления должен быть еще и максимально надежным и крепким.

Под данное описание попадает профильная труба, из которой получаются качественные и долговечные теплицы, тем более что их без труда можно возвести своими руками.

Такие сооружения имеют одну характерную особенность – как правило, они имеют небольшой вес, поскольку сама по себе профильная труба, как ни странно, не является тяжелой.

Из подобного материала можно построить не только угловатый «домик» для посадок, но и красивую арочную конструкцию. Последние сегодня особенно популярны, потому что изготавливаются довольно просто, но при этом являются эффективными и имеют эстетичный внешний вид. Правда, в таких теплицах рекомендуется высаживать только низкорослые растения. А также с использованием такой трубы получаются надежные конструкции, которые часто дополняют двухскатные крыши.

Как можно заметить, из профильной трубы можно соорудить теплицы разного строения. Познакомимся поближе с возможными вариантами.

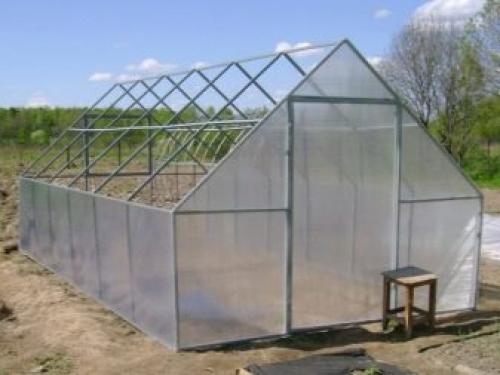

Двухскатные

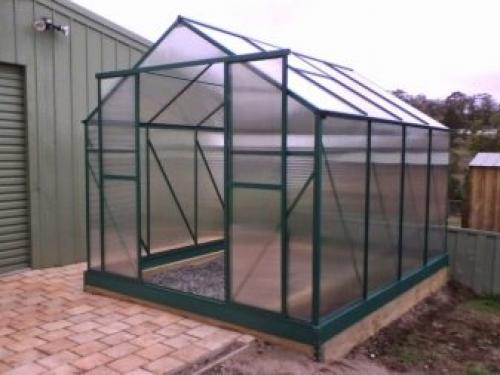

Двухскатная тепличная конструкция из профильной трубы, изготовленная своими руками, является одной из самых распространенных

Такие строения часто изготавливают самостоятельно, экономя средства на услугах опытных мастеров. Двухскатные сооружения можно впоследствии дополнить качественным остеклением или полимерным укрывным материалом – тут выбор остается только за хозяевами. Двухскатные теплицы из труб рассчитаны на долговременное использование.

Главным составляющим элементом этой теплицы является прочный скелет из профилированной трубы

Он представляет собой жесткую опорную основу для дальнейшего закрепления выбранного покрытия, которое станет защищать посадки от негативных внешних факторов. Каркасные основания подобных возведений также делаются самостоятельно. Главная задача в данных работах – предусмотреть максимально надежные крепежи отдельных элементов.
