Навес для авто из поликарбоната. Что представляет собой поликарбонат, его характеристики

Навес для авто из поликарбоната. Что представляет собой поликарбонат, его характеристики

В последнее время этот материал получил широкое распространение в качестве заменителя стекла. Поликарбонаты относятся к группе термопластов, для изготовления которых основным сырьем служит бисфенол А. Гранулы материала не имеют цвета и запаха. Производство пластика осуществляется в соответствии с ГОСТ Р 56712-2015.

Характеристики поликарбоната

Различают два вида поликарбоната:

1. Монолитный материал, или литой. Он внешне очень похож на стекло. За счет своей прочности (он прочнее стекла), стойкости к нагрузкам и прозрачности его часто применяют при остеклении строений. Но, по сравнению с сотовым, он обладает меньшей теплоизоляционной способностью.

Популярностью пользуются многослойные плиты. Производится литой поликарбонат в виде прямых и профилированных листов. Толщина их может варьироваться от 2 мм до 2 см.

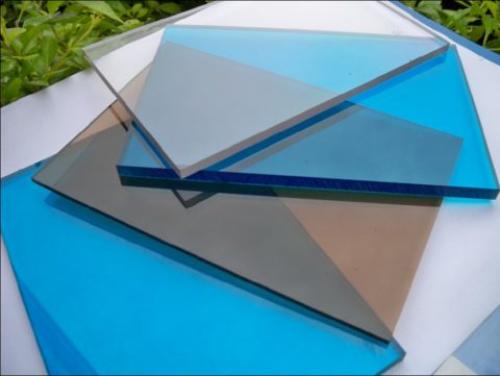

Листы монолитного поликарбоната

Наиболее часто монолитный материал применяется при устройстве конструкций со строгими линиями. Но очень эффектные сооружения получаются из скругленных деталей.

1. Сотовый поликарбонат. Производится он экструзионным методом. Этот материал получил также названия: ячеистый или структурированный. Он состоит из нескольких слоев, соединенных при помощи ребер жесткости.

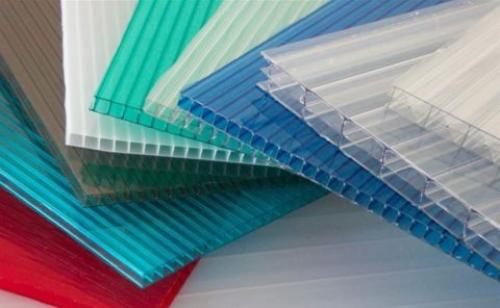

Сотовый материал

Сотовый пластик может иметь одну камеру (при изготовлении его из двух листов), быть двух-, трех- и четырехкамерным. Последний вид состоит из 5 листов, соединенных 4 рядами перемычек. Выпускается также усиленный вариант панелей, который имеет диагональные перемычки.

Толщина материала может варьироваться от 4 мм до 16 мм, но встречаются и более толстые модели. С помощью сотового материала изготавливаются крыши, навесы, теплицы, рекламные конструкции, вентиляционные фонари на крышах, перегородки, перекрытия.

Для устройства навеса оптимальным выбором станет поликарбонат, имеющий толщину от 6 до 12 мм. Более толстый материал использовать нецелесообразно. Помимо толщины, следует обращать внимание и на плотность плит.

Навес под машину из поликарбоната не следует изготавливать из листов с плотностью менее 0,72 г/куб.м, иначе они могут не выдержать серьезные воздействия — например, град. Необходимо приобретать материал с нанесенным защитным покрытием от ультрафиолетовых лучей, что обеспечит больший срок его службы.

Важно! Необходимое качество поликарбоната могут обеспечить надежные производители, продукция которых сертифицирована. Только у них и стоит приобретать материал.

Какой вид поликарбоната для изготовления укрытия выбрать — личное дело каждого, большое значение имеют технические требования к конструкции и ее декоративности. Немаловажным станет и экономический аспект, если, например, выбирается навес для машины из поликарбоната: цены на сотовые модели гораздо ниже.

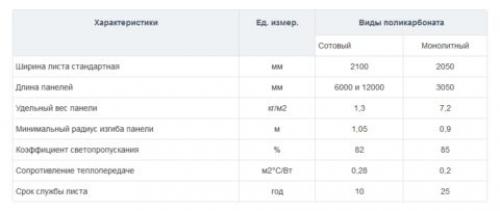

Сравнительные параметры двух типов поликарбоната

Как видно, сотовый материал отличается гораздо меньшим весом, но монолитный — более долговечный. Помимо стандартных листов, имеющих размер 2.1 х 6 или 12 метров, выпускаются и плиты 1.05 х 6, 1.2 х 6 и другие форматы.

Преимущества навесов из поликарбоната

Поликарбонат отличается:

• хорошей ударостойкостью и несущими способностями;
• низкой теплопроводностью;
• высоким светопропусканием;
• гибкостью, что позволяет изготовить интересные конструкции;
• стойкостью к воздействию многих агрессивных сред;
• красивым внешним видом;
• экономичностью;
• простотой монтажа;
• хорошей долговечностью.

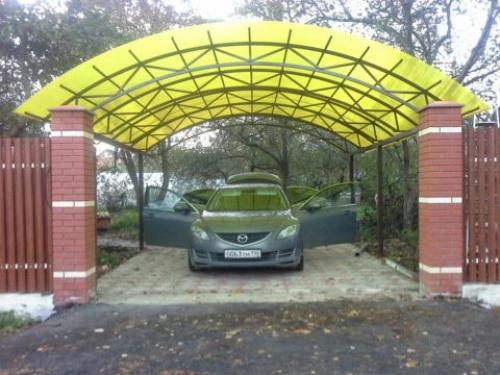

Навес для машины на дачу из поликарбоната

Автомобиль, установленный под таким навесом, будет надежно укрыт от осадков (особенно важна защищенность от града), падающих листьев и почек, солнечных лучей и птичьих загрязнений.

Недостатки конструкций

Несмотря на то, что плюсов у поликарбоната масса, как и у любого другого материала, у него есть свои недостатки.

• Поликарбонат плохо переносит воздействие высоких температур. При нагревании он начинает расширяться, что может привести к деформациям конструкций.
• Материал подвержен механическим повреждениям, его можно легко поцарапать.
• При отсутствии защитного покрытия от ультрафиолетовых лучей поликарбонат под их воздействием быстро желтеет.

Навесы для автомобиля. Как сделать навес для машины своими руками! Схемы и чертежи.

Навес для авто является простейшим сооружением при обустройстве летнего гаража на дачном участке. Такая постройка обеспечит безопасную парковку, защитит автомобиль от атмосферных осадков, ультрафиолета. Ее легко построить самостоятельно, если возведение полноценного гаража не по силам. В статье расскажем, как соорудить прочный навес для машины своими руками.

Варианты навесов, защищающих машины от солнца и дождя

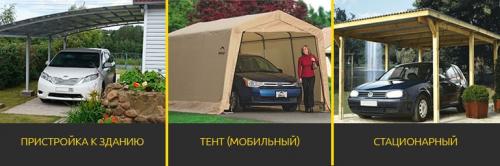

На дачных участках автонавесы чаще встречаются трех типов:

1. Пристройки к зданию. Осуществить своими руками постройку сможет даже начинающий строитель. Фиксируются к стене одной стороной, поэтому придется меньше вкапывать столбов.
2. Стационарные имеют не менее четырех опор, их конструкция разнообразная.
3. Мобильные тенты при необходимости легко перенести в другое место, свернуть, чтобы убрать на хранение.

Совет: для надежной защиты  автомобиля следует  построить навес с боковыми стенками.

Выбор постройки летнего гаража зависит от величины дачного участка, расположения дома. Второй вариант выгоднее, сооружение устанавливают у забора.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

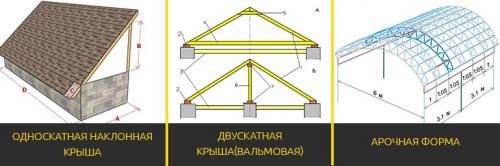

Фото, чертеж и схема крыши

1. Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
2. Двускатная крыша (вальмовая)  – более жесткая, имеет высокие ветрозащитные характеристики.
3. Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Какая должна быть высота автомобильного навеса

Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.

Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:

• высота – от 2,20 м до 2,5 м. При высоких сооружениях на автомобиль будут попадать осадки;
• минимальную высоту необходимо сделать не ниже 2 м.

При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

Особенности опорной конструкции

При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.

Каменная, бетонная, кирпичная

Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.

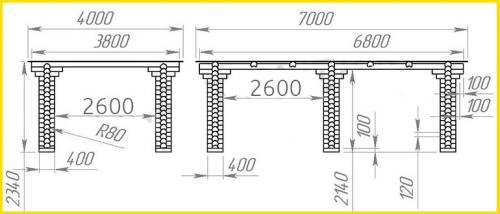

Схема кирпичного навеса с размерами

Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.

Металлическая

Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.

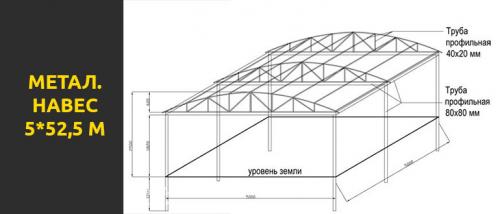

Фотосхема металлического навеса

Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.

Деревянный автонавес

Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

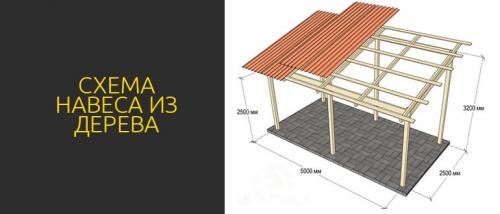

Деревянный навес для авто, схема

Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.

Навесы для авто в частном доме. Противостояние атмосферным силам: металлический навес из профильных труб

Навес из металла – довольно жесткая конструкция из стоек с прикрепленными фермами и кровельным материалом. Такой по праву называют самым крепким и устойчивым:

Самый простой вариант устройства металлического навеса для дачи – это сварная конструкция с алюминиевой крышей, справиться с которой вы сможете самостоятельно. А вот если речь идет о тяжелом каркасе «на века», тогда понадобится помощь специалистов и специальное оборудование:

Куда более рационально установить навес из профильных труб, покрытых устойчивой к атмосферным явлениям порошковой краской. Ведь автомобильный навес вовсе не обязательно должен быть стационарным, и стойки, и фермы допустимо как сваривать между собой, так и крепить на специальные болты.

Разборные навесы при этом обладают своими преимуществами, ведь их легко собирать-разбирать и прятать на зимний сезон от дачных воришек-«металлоискателей», пока вы в городе:

Для дачи чаще всего возводят один из этих трех вариантов, которые считаются самыми практичными и популярными:

В зависимости от того, какую форму крыши вы выбрали, будет зависеть сложность устройства такого навеса. Так, самый простой вариант – односкатный. Но в регионах с большой снеговой нагрузкой лучше устанавливать двускатную конструкцию, чтобы снег сходил с нее равномерно и без повреждения стропильной системы:

Вот навес, построенный по предложенной схеме:

Особенно стильно, когда эти металлические фермы немного изогнуты:

Самым эстетичным назовем арочный навес. Из металла его изготовить не просто, но все же проще, чем из дерева. Причем умелые дачники научились делать такой навес вообще без трубогиба:

А вот многоскатный металлический навес вам вряд ли подойдет, если только вы не хотите построить целую автомобильную стоянку.

И, наконец, форма навеса вовсе не обязательно должна быть классической в виде арки или одного ската. Например, современные фирмы выпускают компактные навесы для авто из металла или дерева:

Все это чудо конструктивной мысли состоит из обычных профилей и поликарбоната, и еще нет ничего, что нельзя было бы воплотить в жизнь золотыми руками.

Навес для машины своими руками. Элементы каркаса из профтрубы

Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.

Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.

Каркас для навеса собирается из следующих элементов:

• вертикальных опорных столбов;
• горизонтальных ригелей или боковых ферм, объединяющих опоры;
• несущей подкровельной системы в виде ферм или стропильных ног;
• обрешётки, к которой крепится кровельный материал.

Проект арочного навеса Источник likservis.ru

Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.

Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.

Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.

Ширина навеса, м	Опорные стойки (сечение/толщина стенки), мм	Стропильная система (сечение/толщина стенки), мм
4-4,5	40х40 / 2	25х40 / 2
4,5-5,5	60х60 / 3	40х40 /2
более 5,5	от 80х80 / 3 до 120х120 / 3	30х60 /2 или 40х40 / 2

Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.

Профильные трубы разного сечения Источник maja-dacha.ru

Как сделать навес к дому своими руками быстро и дёшево – проектирование и монтаж

Проектирование и расчёты

Перед тем как рассчитать навес из профильной трубы своими руками, нужно набросать его эскиз с основными размерами, определиться с формой кровли, способом установки опор.

• Если парковочная площадка не имеет жёсткого бетонного покрытия, столбы устанавливают, заглубляя в землю. Поэтому длину опор рассчитывают с учётом этой глубины.
• При установке на готовое покрытие к нижним концам опор приваривают монтажные площадки с отверстиями и крепят их анкерами.
• Если строительство начинают с устройства покрытия, в него можно заблаговременно установить металлические закладные и приварить опоры к ним.

В двух последних случаях длина опорных столбов равна высоте навеса от отметки грунта до точек крепления ферм.

Возможны и другие варианты монтажа опор: к стенам здания, столбам ограждения и т.д. Проектирование навеса, пристроенного к дому, показано в этом видео:

Следующий этап, как рассчитать навес из металлопрофиля, заключается в определении длины труб для изготовления ферм (или стропильных ног). Для скатных конструкций нужно знать угол наклона скатов, который подбирается с учётом ветровой и снеговой нагрузки в регионе строительства.

• Для односкатной кровли достаточно 8-15 градусов.
• Для двухскатной в районах с сильными ветрами 15-22 градуса.
• Для двухскатной в снежных регионах 25-30 градусов.

Длина стропил рассчитывается по простой тригонометрической формуле: c=b/cosA, где В – это ширина навеса, А – угол наклона ската. Аналогично находится и высота треугольной фермы.

Чертёж для определения длины ската Источник ibb.co

Обратите внимание! Если проектируется двухскатный навес, в формулу подставляется половина его ширины.

Длину дуги для арочной конструкции можно определить, зная высоту арки h. Для этого применяется следующая формула:

с = (h + b/2) х 1,57

И последний расчётный параметр, который нужно определить, чтобы знать, как сварить каркас для навеса, это шаг между опорами и стропильными фермами. Обычно он выбирается в пределах от 1 до 2 метров в зависимости от массивности кровельного покрытия, и между каждой парой опор крепится ферма. Если расстояние между столбами будет больше, потребуется усиление конструкции боковыми фермами. Шаг между стропилами увеличивать не рекомендуется.
