Сегодня производители теплых полов поставляют их на продажу в нескольких разновидностях. Для каждого конкретного вида пола необходимо использовать подходящий вариант подкладки – только в этом случае она будет полностью справляться со своими функциями:

• Ламинатное напольное покрытие может быть теплым, правда, процесс монтажа довольно трудоемкий и ответственный. Отличительной особенностью таких полов является необходимость использования двух подложек одновременно. При обустройстве теплого ламинатного пола подкладка нужна для защиты от перегрева и предотвращения дальнейшей деформации финального покрытия – ламельных панелей.

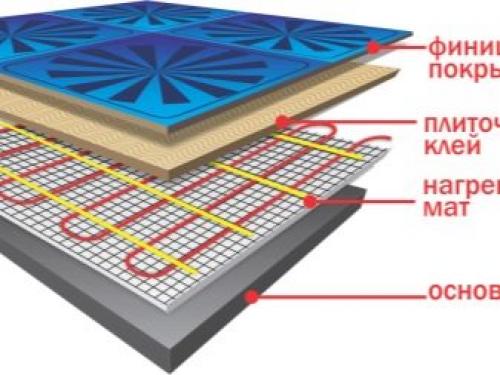

• Под электрический теплый пол в ряде случаев необходимо укладывать двухуровневую подкладку. Первый уровень укладывается при проведении черновых работ, а второй – при финальном монтаже. Использование утеплителя позволяет повысить теплопроводимость кабеля, защитить его от перегрева, а также сэкономить на оплате электроэнергии.

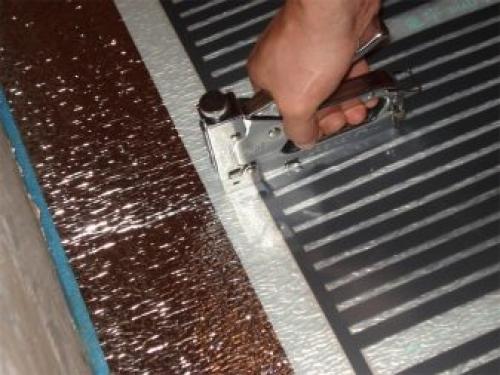

• Инфракрасный пленочный теплый пол также нуждается в обязательной предварительной укладке подложки. Именно она позволит перенаправлять все тепло от ИК обогрева внутрь помещения, а не внутрь пола. К тому же, босиком ходить по такому полу гораздо приятнее. Стоит отметить, что инфракрасный теплый пол часто называют пленочным. В качестве утеплителя могут быть использованы различные материалы.
• Водяной пол может иметь функцию обогрева, и в этом случае к выбору подложки нужно подойти крайне серьезно. От правильного выбора будет зависеть не только качество обогрева, но и безопасность ходьбы по напольному покрытию. Именно подкладка позволяет существенно снизить теплопотери при проходе горячей воды сквозь трубы и бетонные перекладины.

Подложка является значимой, неотъемлемой частью системы теплого пола, независимо от его вида.

Именно поэтому следует отдавать предпочтение не просто доступным и подходящим видам этого утеплителя – важно выбрать из всего ассортимента действительно качественную и безопасную подкладку.

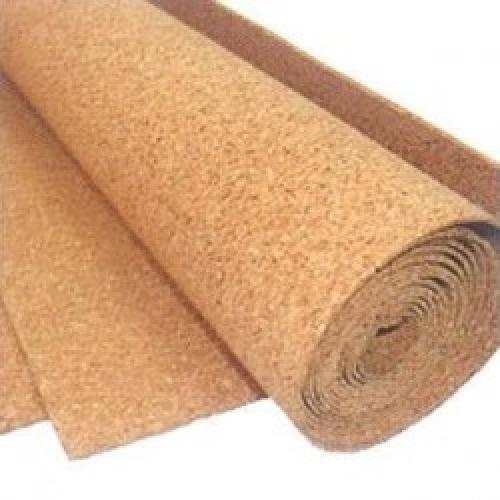

Пробковая подложка под водяной теплый пол. Натуральные подложки

• Пробковая подложка.
• Войлочная подложка.
• Джутовая и льняная подложки.

Они обладают одним общим свойством – уязвимость перед биологическими разрушающими факторами. Без специальной пропитки они очень быстро заражаются плесневым грибком, и срок их службы уменьшается до нескольких месяцев.

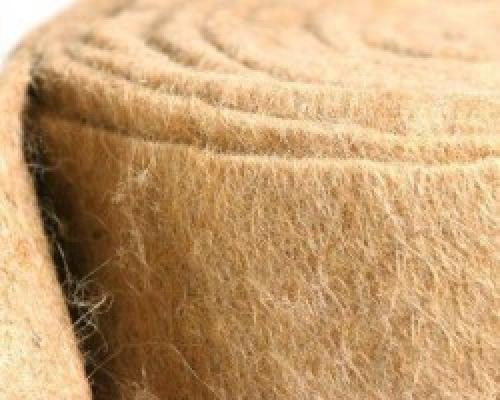

Джутовая и льняная подложки

Изготавливаются из волокон льняных и джутовых волокон. Толщина 1-3 мм. Они пропитываются огне- и биозащитными составами в процессе производства. Теплоизоляция от этих подложек весьма слабая. Хорошо впитывают влагу, после высыхания не изменяют своих размеров. Такой вид подложки используется только вместе с мягкими напольными покрытиями, линолеумом или ковролином.

Основная их задача уменьшение контакта чернового пола с отделочным материалом. Особым случаем можно считать использование таких подложек с ламинатом и паркетом в системах водяных тёплых полов. В них она укладывается между напольным покрытием и гидроизоляцией, которая настелена поверх нагревающих элементов электрического теплого пола.

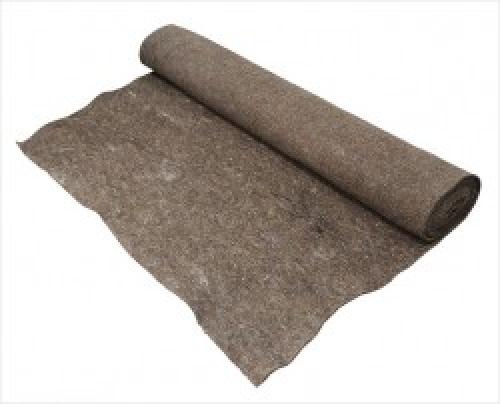

Войлочная подложка

Изготавливается из шерсти овец и коз. Толщина от 1 до 10 мм. Сама шерсть горит достаточно плохо, поэтому пропитка только антимикробная. Обладает относительно хорошими теплоизоляционными качествами. После намокания, при неправильной сушке, может уменьшаться в размерах. Отлично комбинируется с мягкими напольными покрытиями.

Использование с ламинатом допускается, но это не лучший вариант. Войлок достаточно мягкий, и если планки ламината будут иметь толщину менее 9 мм, то нагрузка на замковые соединения будет близка к критической. Если не брать в расчёт экологическую составляющую продукта, то войлочная подложка заметно уступает экструдированным пенополимерам.

Пробковая подложка

Изготавливается из отходов производства путём горячего прессования. Толщина от 1 до 10 мм. Материал не поддерживает горение, хорошо противостоит действию микроорганизмов, не статичен и гипоаллергенен. Пробковая подложка воду не впитывает, но пропускает. Поэтому возможно образование конденсата и появление грибка на контактирующих материалах. Выпускается в рулонах и листах. Обладает отличными звуко- и теплоизоляционными свойствами. Благодаря хорошей упругости, идеально подходит под все виды напольных покрытий, не требующих приклеивания. При этом, для мягких покрытий, рекомендуется использовать пробковую подложку толщиной не более 3 мм.

Отдельно следует сказать о пробковой подложке, в которую при изготовлении вводятся резина или битум. Такие добавки значительно повышают эксплуатационные характеристики материала, но экологическую составляющую убивают напрочь.

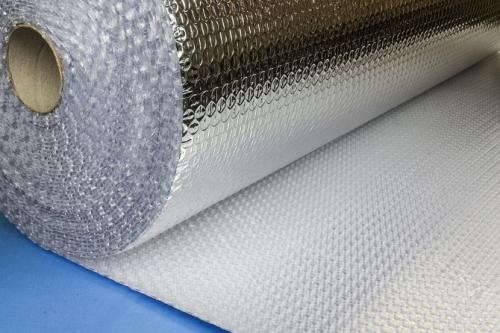

Фольгоизол для теплого пола

Хотите повысить эффективность системы теплого пола? Используйте для устройства подкладочного слоя фольгоизол из каталога компании ООО «Торговый Дом ПромСтройКомплект». Он имеет малый вес, превосходные звуко- и теплоизоляционные характеристики, обладает отражающими свойствами.

Этот рулонный гидроизоляционный материал изготавливается на основе вспененных битума, резины, антисептика и минерального наполнителя, образующих пористое полотно. Он используется для минимизации первичных потерь тепла путем их отражения от своей поверхности. Изоляция легко монтируется и выдерживает любые температурные нагрузки.

При укладке фольгоизола в системах «теплый пол» он используется для дополнительного выравнивания основания. Также полотно создает гидроизоляционную прослойку и обеспечивает защиту от протечек воды.

Изоляция выпускается толщиной от 2 до 10 мм, многие виды изготавливаются с самоклеящимся слоем.

Основные характеристики фольгоизола для теплого пола

• Средний срок службы материала — не менее 20 лет.
• Устойчивость к коррозии и распаду при воздействии негативных факторов.
• Изоляция сохраняет свои свойства при попадании ультрафиолетовых лучей.
• Утеплитель используется в температурном диапазоне от –60 до +170 градусов.
• Полотно устойчиво к механическим нагрузкам, не усаживается со временем.

Чтобы получить консультацию по вопросам выбора фольгоизола, позвоните по контактному номеру. Менеджер подробно расскажет об особенностях продукции, монтаже полотен в системах «теплый пол» и сроках доставки, а также оформит заказ. Можно заказать материал и через удобную онлайн-форму на странице. Мы быстро обработаем заявку и направим продукцию по указанному адресу в любой город России.

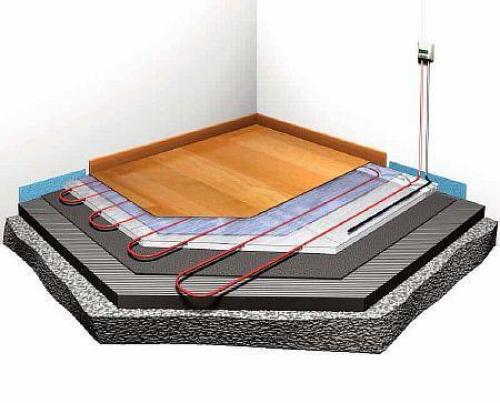

Соты для теплого пола. Для чего нужна теплоизоляционная подложка

Подложка — теплоизоляционный материл, которой работает по принципу «термоса», и гидроизоляционный слой, предохраняющий от влаги. Располагается она между основой и теплоносителем, тем самым смягчает давление, которое оказывается на основу. Главная задача подложки — сохранять и передавать тепловую энергию вверх, а не давать теплу уходить внутрь пола.

На качество работы отопления оказывает влияние грамотно оборудованная подкладка. Работа самой мощной и дорогой системы отопления будет малоэффективной, при неправильно выбранном утеплителе, ведь тепло будет расходоваться в пустую.

К сведению : по технологии, система тёплый пол должна передавать тепла не менее 80% поверхности пола.

Чтобы достичь такого результата, необходимо использовать в данном слое пирога теплоизолирующий материал с низкой проводимостью тепла. Это качество позволяет отражать тепло, и направлять его вверх. То есть, подложка для тёплого пола, которая спрятана под стяжкой из бетона или расположена в середине конструкции, является ключевым фактором эффективного обогрева.

Выбрать хорошую подложку не просто, следует обращать внимание на её практичность и технологичность, она должна быть удобна в работе, и иметь необходимую жёсткость. Такое изделие обойдётся не дёшево, но прослужит долго и значительно увеличит коэффициент полезного действия пола.

Определить лучшую подложку можно по наличию:

• хороших гидро- и теплоизоляционных показателей;
• повышенных отражающих свойств;
• устойчивости к температурным перепадам, если выдерживает нагрев до 90 градусов;
• устойчивости к деформации;
• огнеустойчивости.

Кроме того, она должна быть экологически безопасной.

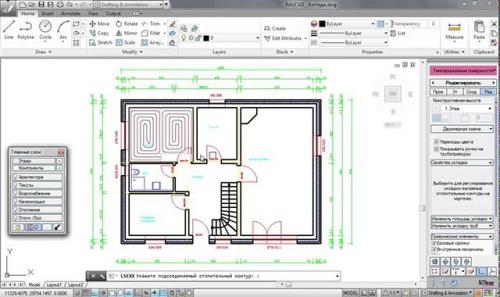

Разметка для теплого пола. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70—90 м.
• Для трубы диаметром 17 мм – 90—100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

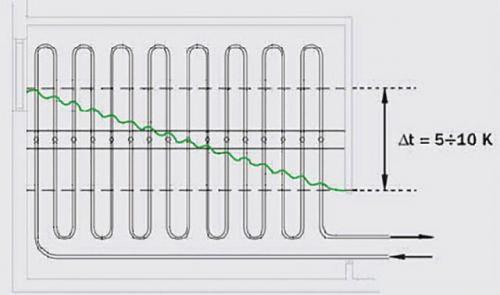

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

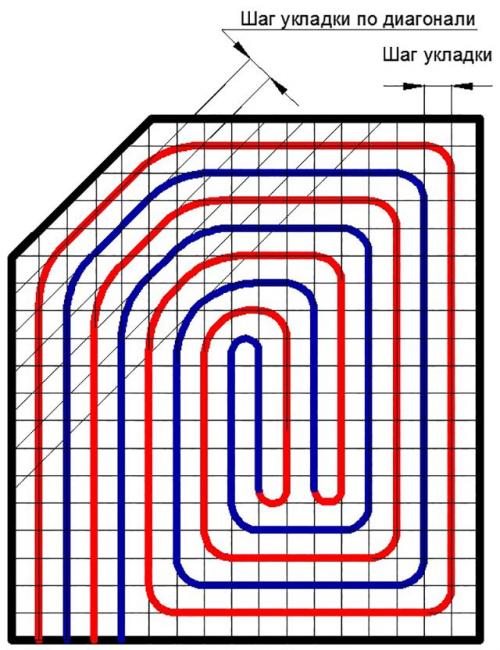

• Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Укладка подложки под теплый пол. Разновидности системы теплого пола

Существует две основных разновидности системы теплого пола: водяной и электрический.

Водяной – состоит из отопительного контура, по которому перемещается теплоноситель в виде обычной воды или антифриза (в отдельных случаях, когда система используется не круглогодично, а исключительно в зимний период). Используют его чаще всего в частных строениях, поскольку в многоквартирных домах подобная система может быть установлена исключительно с разрешения контролирующих органов.

Основные причины таких сложностей:

• невозможность четкого контроля за расходом потребляемой отдельными плательщиками энергии, а как мы понимаем, никто не позволит использовать ресурсы бесплатно;
• повышенный расход энергии с риском перенагрузки нагревательного оборудования (котла).

Электрические системы подогрева создают тепловую энергию посредством подачи электрического тока на нагревательные элементы.

Нагревание происходит за счет повышенного сопротивления таких элементов, а мощность рассчитывается по формуле Q=IR, где:

• Q – количество выделяемой энергии;
• I – сила тока, подаваемого на нагревательный элемент;
• R – сопротивление нагревательного элемента.

Подобные полы различаются используемыми нагревательными элементами: инфракрасная пленка или обычный кабель с улучшенной изоляцией. Монтаж их прост, но укладка каждого слоя должна быть продуманной. Важно произвести предварительные расчеты мощности такой системы, чтобы не получить настоящего «зверя», которого не выдержит ни одна электрическая сеть.

Качественный обогрев помещения может быть произведен, если на каждый квадратный метр будет приходиться примерно 250 кВт мощности, что в совокупности дает очень большое значение, практически неподъемное для многих владельцев.

Таким образом, системы, укладываемые во многих домах, значительно слабее, чем требуется. Разность мощностей (требуемой и фактической) поможет компенсировать подкладка под теплый пол, имеющая такие параметры, что эффективность всей системы подогрева повышается. Рассмотрим основные параметры таких подложек, чтобы понять, какая подложка лучше под теплый пол и как произвести ее укладку.

Подложка для теплого пола с разметкой. Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу

Теплые полы в зависимости от способа нагрева бывают двух типов.

Выбираем и укладываем подложку под теплый пол

Водяные

Нагрев осуществляется системой трубопроводов, теплоноситель – горячая вода.

Водяной теплый пол

Используются в большинстве случаев в частных домах, во время подключения горячей воды в многоквартирных строениях возникают большие проблемы из-за несогласия управляющих компаний давать разрешение на подключение к общедомовых сетям отопления по двум причинам. Во-первых, им в таком случае сложно контролировать конкретный расход тепловой энергии каждым потребителем по отдельности. Во-вторых, значительное увеличение потребляемой энергии могут не выдержать котлы.

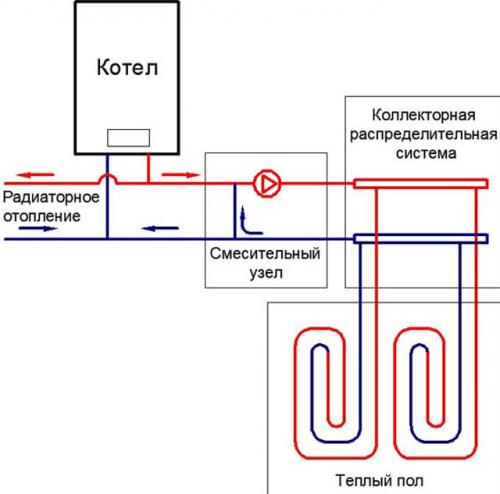

Схема водяного теплого пола

Устанавливать отдельный нагревательный котел в городских квартирах не всегда возможно, да и стоит такой монтаж вместе с ценой оборудования довольно дорого.

Электрические

Стандартная электрическая схема подключения инфракрасного пленочного теплого пола

Температура повышается за счет сопротивления проводников тока. Со школьной скамьи нам известна формула Q (выделяемая энергия) = I (сила тока) × R (сопротивление проводника) .

Схема подключения теплого пола кабельного

В зависимости от физических характеристик проводников теплые полы могут быть пленочными (инфракрасными) или кабельными (токопроводящим элементами служат обыкновенные гибкие кабели и улучшенной изоляцией). Электрические полы имеют свои сложности, во время их монтажа необходимо учитывать параметры существующей проводки и специальной защитной арматуры.

Схема инфракрасного теплого пола

Для эффективного обогрева полов мощность на квадратный метр должна быть не менее 250 кВт, в суммарном выражении поучаются большие значения.

Виды электрических теплых полов: 1 – Кабельный. 2 – Кабельный с армирующей сеткой

В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалам изготовления и возможностями выполнять дополнительные функции.

Мощности электрического теплого пола

Потребление электроэнергии пленочным теплым полом

Маркировка теплого пола

На что обращать внимание при выборе подложек

Очень важный момент, считаем необходимым рассмотреть этот вопрос до того, как переходить к непосредственному описанию различных видов подложек под теплый пол. Следует иметь в виду, что абсолютно все производители пытаются увеличить продажи своей продукции, для этого довольно часто всячески ее рекламируют, в том числе и с помощью не совсем доброкачественных способов.

На что в реальности следует обращать внимание во время подбора оптимального варианта подложки?

Показатели теплопроводности. Чем они ниже, тем эффективнее работает подложка. Эти параметры зависят от толщины и материалов изготовления изделий. Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей примерно на 20–30% увеличиваются показатели теплосбережения. Что касается теплосбережения, то все используемые материалы удовлетворяют сегодняшние жесткие требования стандартов жилищного строительства.

Подложка под теплый пол фольгированная

Физические характеристики прочности, устойчивость к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые под воздействием длительных статических нагрузок «слипаются». Уменьшается толщина, увеличивается теплопроводность. Этого явления нужно избегать за счет правильного расчета нагрузки, усилия должны максимально равномерно распределяться по всей поверхности.

Подложка под теплый пол фольгированная

Технологичность . Чем легче работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий разброс характеристик. Наиболее технологичным считается вспененный пенополистирол, подложки из него тонкие, толщина редко превышает 5 мм, он отлично режется обыкновенными ножницами.

Подложка (плита) для теплого пола пенополистирольная с покрытием

Подложки из вспененного полистирола гибкие, нет надобности долго обустраивать места стыковки основания теплого пола со стенами, отмерять, отрезать и подгонять, материал в этих местах просто подгибается. Несколько труднее работать с листовой фанерой и плитами ОСП или ДСП.

Маты под теплый пол из вспененного пенополистирола

Дополнительные свойства. Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности нарисованную сетку или специальные выступающие бобышки.

Подложка с разметкой

Такие приспособления упрощают процесс укладки трубопроводных систем, позволяют одновременно с прокладкой их фиксировать. В итоге не только ускоряется монтаж, но и повышается эффективность и долговременность функционирования системы обогрева. Теплоносители можно расположить на одинаковом удалении, исключается вероятность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.
