По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

Связанные вопросы и ответы:

Что такое реле давления насосной станции

Реле давления – это компактное устройство, которое используется для автоматического управления насосным оборудованием, а также для контроля и регулирования напора в водопроводной сети. Оно выполняет функцию включения и выключения насоса в зависимости от заданных параметров давления.

Конструкция и принцип работы прессостата

В зависимости от устройства реле перепада давления может быть механическим и электронным. Механический прибор обычно состоит из пластикового корпуса, внутри которого размещены:

• Мембрана, которая реагирует на изменения напора внутри системы.
• Малая и большая пружины с регулирующими винтами, при помощи которых выставляются верхний и нижний пределы перепада давления.
• Электрические контакты – элементы прибора, которые взаимодействуют с двигателем насоса, выключая или включая его.

За счет простоты конструкции такие модели отличаются износостойкостью и надежностью. Принцип работы такого механизма заключается в следующем:

Когда давление в системе падает ниже заданного предела, контакты замыкаются и отправляется сигнал на электронасос, который включается и подает воду в водопровод до тех пор, пока давление не выровняется до максимально уставленного значения.

При увеличении напора выше выставленных настроек контакты размыкаются, отключая водяной насос. Таким образом, реле перепада давления обеспечивает стабильную работу насосного оборудования и предотвращает перегрузку электромотора.

Электронный прессостат – современное устройство, которое может входить в состав блока автоматики насосной станции и управляет работой насоса, обеспечивая плавный запуск и защиту оборудования «от сухого хода». Настройка пределов давления выполняется посредством расположенных на корпусе регулирующих болтов.

Основные задачи реле давления:

• Автоматизация процесса подачи воды в точки водоразбора. Устройство включает и выключает водяную помпу в автоматическом режиме в зависимости от выставленных настроек.
• Контроль давления в водопроводе. Прессостат следит за напором в системе и позволяет поддерживать оптимальное давление в водопроводной сети, предотвращая его скачки.
• Увеличение ресурса насосного оборудования. Реле давления снижает частоту включения насоса и защищает его от перегрузки и повреждений.
• Экономия энергии. Прибор позволяет помпе работать только при необходимости, что уменьшает расход электроэнергии и снижает затраты на эксплуатацию системы водоснабжения.

Какие функции выполняет реле давления насосной станции

Гидрофор является важным элементом автономной системы водоснабжения дома, которые обеспечивает подачу воды в точки водоразбора в автоматическом режиме. Среди основных задач, которые выполняет насосная установка, можно выделить следующие:

• Снабжение жилья необходимым объемом воды для удовлетворения потребностей всех жильцов.
• Поддержание стабильного давления в водопроводе и моментальная подача жидкости к потребителям с оптимальным напором.
• Защита оборудования от гидроударов, что может плохо влиять на работу и срок службы встроенной сантехники.
• Увеличение срока службы системы. Правильная эксплуатация гидрофора позволяет предотвратить преждевременный износ насоса и других компонентов системы, что ведет к увеличению продолжительности работы оборудования и водопроводной сети в целом.

Компоненты гидрофора

• Гидроаккумулятор – специальный резервуар, в котором содержится определенный объем жидкости. Он выполняет функцию сглаживания давления и компенсации его перепадов, что позволяет достичь более стабильного напора на подаче. Гидробак также уменьшает количество включений и выключений насоса, что способствует снижению износа оборудования.
• Электронасос – главный компонент насосной станции, который отвечает за перекачку воды из источника в накопительный бак и далее к потребителям. Помпы различаются по мощности, напорно-расходным характеристикам и типу.
• Блок управления, или так называемый «контроллер», является мозгом гидрофора. Он обеспечивает контроль и управление работой насоса и других компонентов системы. Именно он отвечает за автоматическое включение и выключение помпы, которое настраивается с помощью реле давления.

Как работает реле давления насосной станции

Реле давления – это устройство, которое подключается к водозаборной насосной станции на базе поверхностного или погружного насоса, которые работают с чистой водой без твердых включений.

"Схема подключения реле давления к глубинному насосу"

Устройство автоматики работает совместно с гидроаккумулятором и погружным насосом, отличается простейшим механизмом настройки. Аппарат предназначен для включения или отключения насоса.

Включает погружной насос, когда в скважине падает давление, кран открывается.

Выключает насос, когда в системе пропадает расход воды, кран закрывается. Защищает насос от «сухого хода».

Применяется в подпиточных насосах для подключения в замкнутых системах отопления, котельных и для теплоснабжения в системах кондиционирования и вентиляции воздуха в помещении.

В качестве обязательного автоматического устройства — применяется в поливочных установках и системах пожаротушения.

"Реле давления для систем водоснабжения, тип:, 1-5 бар, 1/4",

с накидной гайкой, с упаковкой, на которой обозначены характеристики"

Устройство

Реле — это двухконтактное коммутационное устройство автоматики для защиты и управления насосом. Включает и отключает электропитание. Подключается к электросети.

Принцип действия конструкции основан на использовании мембранного привода, который срабатывает при повышении или понижении давления воды.

Давление воды изначально меньше заданного значения, контакты — замыкаются, насос включается.

Давление достигает заданного предела — контакты размыкаются, насос — выключается.

Защищает насосную установку от работы в «сухую», отключая в отсутствие воды в водозаборе.

В интернет-магазине компании STOUT представлены несколько разновидностей реле давления:

Модель PM5G регулирует давление в пределах 1 – 5 бар.

Модель PM12G — от 3 до 12 бар. 3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

"Конструкция и узлы реле давления"

Реле работает за счет срабатывания контактов при уменьшении или увеличении давления воды ниже или выше определенного значения.

схемы подключения

устройство автоматики входит в группу безопасности гидроаккумулятора. применяется в замкнутом контуре системы отопления частного дома, коттеджа — для горячего и холодного водоснабжения.характеристики системы:

1. Мощность котла — до 50 кВт.
2. Объем расширительного бака — до 24 литров.

"Схема установки реле на трубопроводе системы водоснабжения"

Правила размещения устройства безопасной эксплуатации, согласно инструкции:

Реле устанавливают рядом с котлом.

Размещают выше уровня котла.

Монтируют в вертикальном положении.

Между устройствами безопасности котла и трубами системы отопления запрещено устанавливать запорную арматуру. Подобное действие может привести к сужению подводки.

Предохранительный клапан оборудуют шлангом сброса — его диаметр должен соответствовать диаметру выходного патрубка на клапане.

Длина шланга должна превышать 2 метра.

Не должно быть более двух изгибов на шланге. Если соблюдение этих условий невозможно, разрешается применить шланг на калибр больше.

"Схема размещения в системе отопления группы безопасности насоса, укомплектованной реле давления"

Правила и характеристики реле STOUT подробно описаны в инструкции, размещенной на сайте.

Какие факторы влияют на выбор реле давления насосной станции

Реле давления группируются по двум типам: механические и электронные. Каждый вид реле имеет свои положительные и отрицательные стороны в зависимости от назначения и принципа работы прибора. Например, многие эксперты утверждают, что для воды больше подходят механические реле давления. Они считаются более простыми, надежными и дешевыми по сравнению с электронными аналогами. В то же время электронные устройства работают тише и выглядят более эстетично. В этой статье будут рассмотрены технические характеристики, настройка, управление и обслуживание механического реле давления.

Конструкция большинства моделей примерно одинаковая. Понять принцип работы и способы регулировки механического реле давления можно на примере устройства, созданного компанией Condor. Данный механизм автоматизируют подачу воды в насосе.

Condor — известная немецкая фирма, основанная в 1893 году. Изначально организация специализировалась на машиностроении. В 1935 году компания получила патент на изобретение мембранного регулятора давления. Прибор автоматически управлял работой водяных насосов. Сегодня предприятие занимает первенство в области конструирования и производства реле давления, систем управления и регулирования электронными устройствами.

Сейчас в ассортименте завода-изготовителя много разных воздушных и водяных реле давления. Некоторые из этих устройств предназначены для работы с агрессивными химическими веществами. Есть приборы с диапазоном рабочего давления: 0,5-250 бар, способные функционировать при высоких температурах (до 200 градусов Цельсия).

Бывает много модификаций реле. Есть силовые реле, которые напрямую соединяют или разъединяют канал питания электрического двигателя при достижении определенного давления. Есть также управляющие реле, размыкание или замыкание которых вызывает срабатывание систем запуска.

Вся продукция компании Condor сертифицирована в соответствии с установленными нормами DIN ISO 9003 и DIN ISO 9001. Кроме того, производство имеет сертификаты VDS, KEMA и ATEX (EX) по электробезопасности, пожаробезопасности и взрывобезопасности.

Компания делает реле для всемирно известных заводов, которые производят насосы (WaterSpray, Grundfos и др), а также компрессоры популярных брендов (Kaiser, Atlas Copco, Fini и пр.).

Как правильно установить реле давления насосной станции

Как правильно настраивать реле давления:

Простыми словами о реле давления для гидроаккумулирующих баков:

Как в насосной станции отрегулировать реле давления:

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить. Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.

У вас есть личный опыт настройки реле давления или возникли вопросы, пишите в блоке с комментариями ниже. Наши эксперты обязательно помогут вам разобраться в выборе и настройке этого прибора для максимального повышения эффективности функционирования вашей системы водоснабжения либо отопления.

Какие современные технологии используются в реле давления насосной станции

Что такое гидроаккумулятор и принцип его работы

Регулировка давления в баке

Регулировка реле на баке-гидроаккумуляторе

Причины неисправности реле

Поиск и устранение неисправностей в приборе

Стоимость некоторых реле и гидроаккумуляторов

Коротко о главном

Система автономного водоснабжения в частном жилом доме подразумевает автоматическое включение и отключение насосного оборудования, в зависимости от нагнетания или потери давления в сети. Данная функция, обеспечивающая стабильный напор в трубопроводе, регулируется специальным электрическим прибором – реле давления. Если этот прибор выходит из строя, насос начинает работать на пределе возможностей, и владельцу дома приходится самостоятельно его обслуживать. Чтобы эксплуатация бытового водопровода на даче не вызывала проблем, нужно знать, как устранить неисправности реле давления воды для гидроаккумулятора.

Гидробак в частном жилом доме

Что такое гидроаккумулятор и принцип его работы

Гидроаккумулятор – важный элемент водопроводной сети на даче, который служит для накопления воды для нужд системы водопровода и стабилизации напора в сети, что исключает риск гидравлического удара.

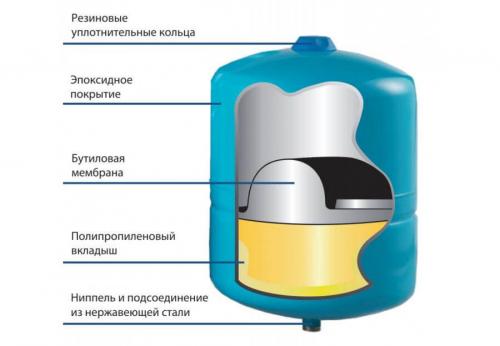

Устройство представляет собой стальной сосуд цилиндрической формы с выпуклыми гранями, что препятствует возникновению концентрации напряжений. Внутри прибор разделён на 2 отсека – мокрый и сухой. Границей между этими функциональными зонами является упругая полимерная диафрагма. Гидроаккумулятор работает по следующему принципу:

• В сухую камеру устройства нагнетается воздух или инертный газ под напряжением, величина которого зависит от требуемого напора в водопроводной сети.
• Вода из скважины закачивается через подводящий патрубок в мокрую камеру бака.
• Во избежание обратного движения жидкости, патрубок снабжается обратным клапаном.
• Давление в воздушном отсеке растягивает мембрану, которая, в свою очередь, оказывает воздействие на водную среду.
