Укладка теплого пола под ламинат на деревянную основу. Монтаж электрического отопления

Укладка теплого пола под ламинат на деревянную основу. Монтаж электрического отопления

Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

Пошаговый монтаж электрического теплого пола

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?

• Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.

  Особенности укладки электрического обогрева на деревянный пол

• Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
• Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.

Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.

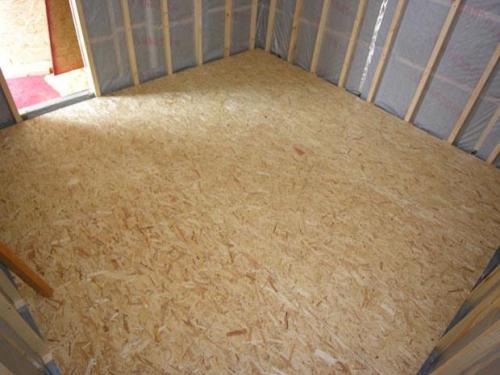

Теплый пол на осб под ламинат. Электрический пол на плиты OSB

Укладка электрического подогрева пола выполняется с соблюдением правил безопасности его эксплуатации, длительного пользования. Различают такие виды системы электрического обогреваемого пола: нагревательные маты, греющий кабель, инфракрасная пленка. Перед началом укладки требуется подготовить основание:

• Неровный пол выравнивают стяжкой.
• После высыхания стелются листы жесткого покрытия: фанера, ГВЛ, ДСП, ОСБ, прочие.
• По всей площади устилается теплоотражающий материал. Настил делают отражающей стороной вниз. Материал тщательно скрепляют между собой строительным скотчем.

Далее укладывают выбранный нагреватель. Если это кабель, то его проверяют (измеряют сопротивление), закрепляют направляющие по схеме раскладки, раскладывают по OSB без перекручивания, перегибов, устанавливают датчики, подключают питание, заливают стяжку толщиной в 3 см. Укладка нагревательных матов проводится в той же последовательности.

Если укладывают пленочные теплые полы, технические характеристики которых разрешают размещать их под любое напольное покрытие, то проводят следующие работы: термопленку раскладывают на жесткое основание из OSB, не доходя до труб отопления 30 см. Подключение, установка датчиков проводится по схеме в технической документации.

После укладки в систему отопления нагревателя сверху можно настелить OSB-плиту, а на нее финишное напольное покрытие.

Теплый пол уложить под ДСП вполне реально, требуется только выбрать подходящий вариант, соблюдать инструкции, технологию и комфорт в доме обеспечен продолжительное время.

Монтаж теплого пола без применения цементной стяжки:

Плиты ОСБ представляют собой очень прочный и устойчивый к нагрузкам материал, в основе которого лежат волокна древесины. При изготовлении плит используется древесина таких пород, как осина и сосна. Материал прессуется тремя слоями, волокна в каждом слое разнонаправлены, что объясняет плотность ОСБ плиты.

Важно: Размер щепы, являющейся основой плит ОСБ, позволяет материалу выдерживать существенные механические нагрузки. При этом плита не деформируется и сохраняет гибкость.

Электрический теплый пол на деревянный пол под плитку. Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

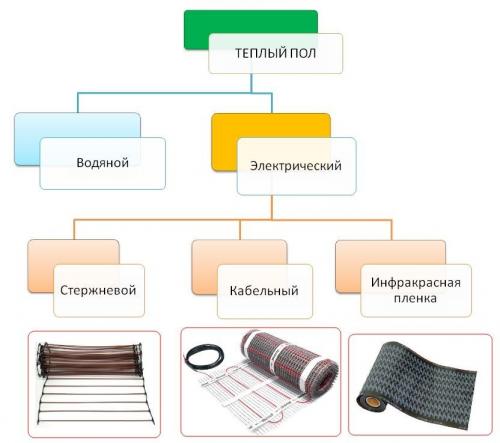

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

Типы кабельного теплого пола

• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.



  Инфракрасные маты теплого пола

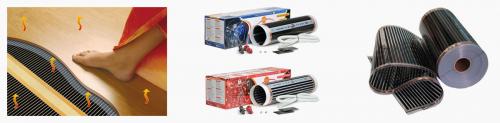

• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

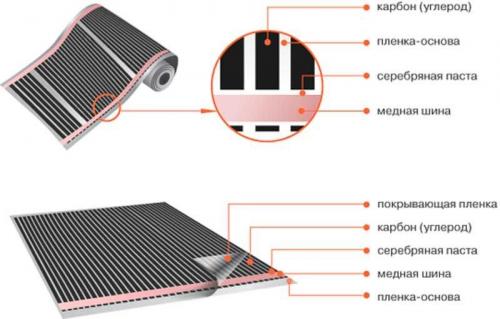

  Конструкция инфракрасного пленочного пола

• Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

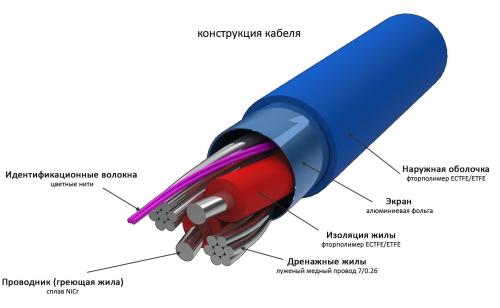

  Конструкция кабеля теплого пола

  Основные требования по монтажу электрического теплого пола

  Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

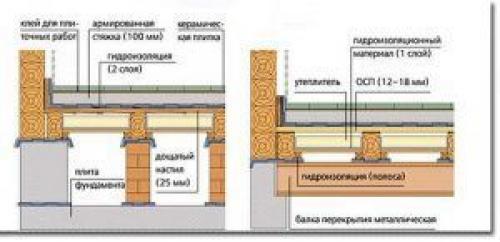

  Схема устройства пола по деревянному основанию

  • Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
  • Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

  Монтаж теплого пола в деревянной системе

• Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
• Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
• При укладке нагревательных элементов следует особое внимание уделить их изоляции.
• Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
• Избежать перегрузок системы позволит автоматический терморегулятор.

Как сделать теплый пол на деревянном полу. Какой теплый пол лучше сделать в частном доме

Существует несколько систем обогрева пола:

1. водяная;
2. электрическая;
3. пленочная инфракрасная.

Сравнительный анализ показывает, что водяной «теплый пол» проигрывает своим конкурентам по двум позициям: любая протечка превращается в огромную проблему, нужны серьезные финансовые вливания на стадии строительства и ремонта.

Однако, есть нюансы.

• На отапливаемой площади более 100 м²уже через 30-35 лет наступает полная окупаемость вложенных средств(при нынешних расценках, а они могут сильно измениться в большую сторону, все это произойдет быстрее). Причина в низких затратах на тепло. Естественно, чем больше площадь дома, тем быстрее семейный бюджет ощущает отдачу.
• Современные системы обогрева пола жидкими теплоносителями крайне редко выходят из строя ранее 50 лет. Это — во-первых. Во-вторых, в деревянных домах другая технология монтажа отопления. Ремонт здесь сложный только в том случае, если уложена керамическая плитка — придется разбивать, а не демонтировать.

Более подробно сравнительный анализ изложен в статьях:

• « Какие теплые полы лучше — водяные или электрические? »;
• « Теплый пол на балконе или лоджии своими руками ».

Из этих же статей можно сделать обобщающий вывод: электрический теплый пол в деревянном доме можно использовать, или как дополнительный вид подогрева, что, по мнению редакции неэффективно, или для постоянного отопления небольшого по площади здания или его части. Например, балкона на втором этаже. В итоге остается вариант водяного обогрева пола.

Многие специалисты могут возразить: водяной «теплый пол» и деревянный дом несовместимы. Лаги и черновой деревянный настил просто не выдержат вес цементно-песчаного раствора, которым проводится заливка контура с теплоносителем. Отказ от стяжки убирает из напольного пирога накопитель тепла, в результате чего при прекращении отопления дом быстро выстуживается.

В принципе, они правы. Залить стяжку можно только в следующих случаях:

• черновой деревянный пол уложен по грунту;
• для лагов брался мощный брус размером 20 х 22 см и более;
• вместо дерева использована бетонная плита перекрытия.

Во всех остальных случаях нужно искать другие способы монтажа водяного теплого пола в частном доме. И они есть — настильные системы обогрева, выполненные «сухим» способом. В их основе лежат металлические пластины из оцинкованной стали или алюминия. Их крылья выполняют функцию стяжки: аккумулируют и рассеивают тепло. Трубы укладываются в специальные канавки в виде перевернутой греческой буквы омега Ω (вид с торца).

Важно: пластины выпускаются под любой шаг укладки труб, что нужно учитывать при их покупке.

Греющий контур по такой технологии может быть уложен:

• на лаги в просветы между половыми досками;
• в полистирольную плиту с бобышками;
• в специальные наборы из реек — продаются в строительных магазинах.

Кроме этого, основа для всей конструкции может быть изготовлена самостоятельно: в пенопласте специальным аппаратом выжигаются канавки под трубы. Кстати, это единственный вариант обустройства водяного «теплого пола», когда контур можно уложить «улиткой».

У каждого способа есть свои сильные и слабые стороны. Общее:

• малый вес;
• отсутствие «мокрых» процессов;
• высокая эффективность;
• универсальность — можно укладывать в любом помещении (спальня, гостиная, кухня, ванная комната), под любое напольное покрытие (керамогранит, кафель ламинат, линолеум и т.д).

В этом случае половой пирог выглядит так:

• черновой пол;
• теплоизоляционный материал;
• рассеивающие пластины;
• контур с циркулирующей жидкостью;
• финишное напольное покрытие.

Изучим более подробно инструкцию по сухому способу монтажа водяного «теплого пола». Для тех, кто решил воспользоваться стяжкой, отсылаем к работе « Теплый водяной пол под ламинат », где можно получить ответы на все возникающие вопросы — технологии полностью совпадают.

Электрический теплый пол на деревянный пол под линолеум. Виды линолеума

Линолеум подразделяется на пять больших групп, которые между собой отличаются связующим веществом:

Сравним между собой ПВХ и натуральный линолеум:

Техническая сторона	ПВХ линолеум сегодня производится с разными подосновами: теплозвукоизолирующая нетканая ГОСТ 18108-80; тканевая ГОСТ 7251-77; без подосновы ГОСТ 14632-79; резиновый релин ГОСТ 16914-71; алкидный ТУ 21-29-104-83; вспененная; без основы; много- и однослойная.	Натуральный линолеум бывает двух типов: С основой. Без основы. В качестве основы преимущественно используются натуральные материалы. По своему химическому составу этот материал наиболее приближен к оригиналу. В его основе используются следующие компоненты: древесная мука; натуральные красители; порошок из известняка; льняное масло; смола соснового дерева; мука из коры пробкового дерева. В качестве несущей основы выступает джутовая ткань.
Достоинства и недостатки	При повышении температуры до 2% ПВХ линолеум дает усадку, кроме материала на вспененной основе. Отличается специфическим запахом, который со временем улетучивается.	Натуральный линолеум не способствует распространению огня. Его просто очистить от пыли и других загрязнений. После монтажа сохраняет свои размеры на протяжении всего эксплуатационного времени. Наличие в составе льняного масла исключает накопление электростатического разряда, кроме того, оно обладает бактерицидным действием. Спустя время, не выгорает и не изменяет свою структуру. Материал устойчив к этиловому спирту, жиру и неконцентрированным кислотам. Однако под воздействием щелочи разрушается в случае продолжительного ее воздействия. Объясняется это тем, что в его составе находится известняковый порошок, который вступает в реакцию с щелочью.

Деревянный пол на теплый пол. Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

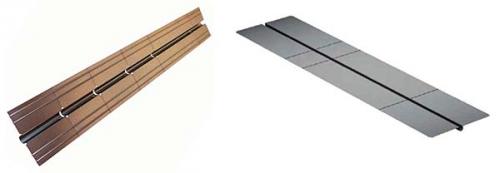

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

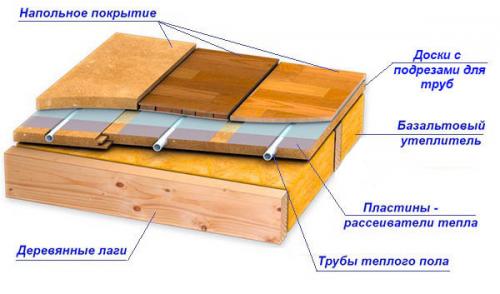

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

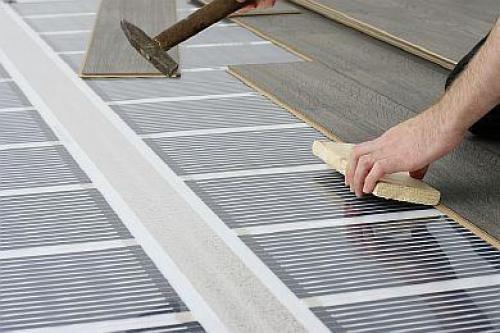

Инфракрасный теплый пол на деревянный пол. Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция .

Важно отметить, что дерево считается хорошим изолятором тепла, поэтому в большинстве случаев в качестве напольного покрытия применяется ламинат, паркет, линолеум и т.д., а не деревянные доски. Они также не используются как подложка под напольное покрытие.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Существенный минус подобной конструкции – большой диаметр трубы и, в связи с этим происходит увеличение высоты теплого пола. При наличии низких потолков это может стать серьезной проблемой.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко.

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений. При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем.

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Главным минусом считается высокая цена!

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.
