Вентиляция садового домика своими руками. Нужна ли на даче вентиляция?
Скептики скажут: зачем тратить время на установку дополнительных устройств, если дача – это домик для временного, короткого проживания.
Несколько ночей, тем более летом, можно провести с открытой форточкой, вот вам и вентиляция.
Покупая красивый домик с приусадебным участком, многие планируют сделать его полностью пригодным для постоянного жилья – в этом случае хорошая вентиляция просто необходима
На самом деле, комфорт заключается не только в свежем воздухе. Это и нормальная влажность, и благоприятные условия для хранения свежих овощей и заготовок, с быстрая сушка мокрой одежды, и отсутствие плесени, вместе с которой в домике поселяется затхлый запах.
Если вы построили новую дачу или получили в наследство небольшой старый домик, для начала приведите в порядок вентиляционную систему. Это необходимо и для сохранности самого дома – материалов, из которых он построен
Как определить, что воздух застоялся и не циркулирует? Вот несколько очевидных признаков:
- конденсат на оконных стеклах, ручейками стекающий на подоконник;
- очаги плесени на стенах, в углах или на потолке;
- отстающие от стен обои, рассохшаяся мебель;
- стойкий «аромат» плесени и затхлости;
- прохладная, неприятная атмосфера, возникающая из-за высокой влажности даже в теплом помещении.
Вещи в таком доме практически не просыхают, по стенам постоянно ползают какие-то жучки и мокрицы.
Существует много способов, как быстро исправить сложившуюся неприглядную ситуацию. Зачастую нужно просто установить прибор или устройство, помогающее воздуху входить/выходить из помещения.
Вот некоторые из таких устройств:

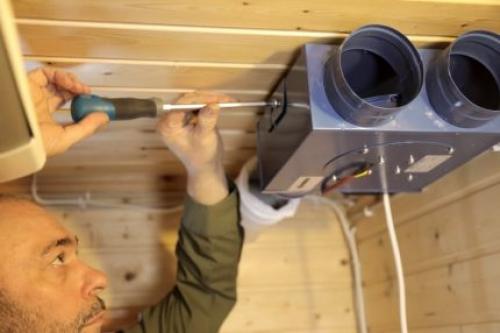

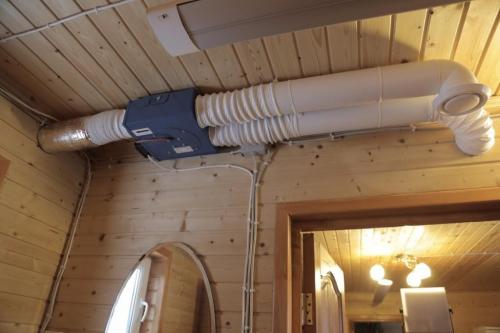

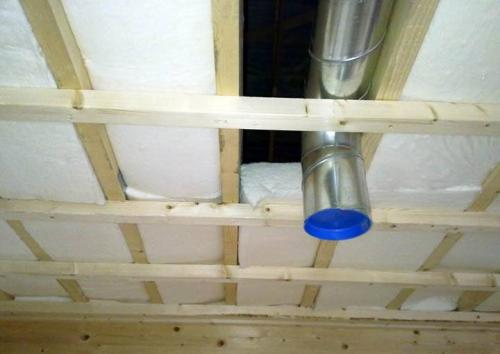

Галерея изображенийФото из Недорогой, простой в монтаже вентилятор кардинально изменит микроклимат в туалете, на кухне или в душевой. Он управляется выключателем, относится к энергозависимым приборам, но электричества тратит немногоЭто простейшее устройство для организации естественной вентиляции. Если вытяжные каналы, проложенные в стенах, работают хорошо и не забиты, то монтажа клапана достаточно для активной циркуляции воздухаВ зависимости от погоды окно можно открывать чуть-чуть или шире, регулируя зазор створки. Летом, чтобы защититься от комаров и мошки, дополнительно требуется установить антимоскитную сеткуПростое, но эффективное устройство на оголовке трубы выполняет важные функции: защищает канал от попадания мусора, дождя и снега, а также значительно увеличивает тягуБытовой осевой вентилятор на вытяжкуПриточный клапан для установки в стенуМеханизм ступенчатого открывания окнаДефлектор для монтажа на вентиляционный канал
Даже установив одно из перечисленных устройств, вы сразу заметите разницу: из дома пропадет сырость, не придется устраивать сквозняки для проветривания.
Нужна ли вентиляция деревянному дому?
Многие считают, что принудительную вентиляцию в деревянном доме вовсе не обязательно устанавливать, так как в таких постройках обмен свежим воздухом происходит за счет дышащих свойств древесины. Однако на самом деле это вовсе не гарантирует того, что воздух и влажность в деревянных коттеджах будут нормальными.
Например, по финским стандартам установка принудительной приточно-вытяжной вентиляцией с рекуперацией тепла — обязательное условие для строительства дома. Хотя надо отметить, что если дом исключительно летний, то вам наверняка хватит вентиляции через форточки и двери.
В случае, если в доме установлена печь, и к тому же туалет находится в доме, то вентиляция нужна в обязательном порядке, иначе может не быть тяги. По крайней мере, на кухне и в туалете. На кухне желательно делать даже два отдельных вентиляционных канала — один — естественный, а второй — над плитой, принудительный.
Вентиляция в душевой на даче. Установка клапана приточной вентиляции
Естественная система вентиляции в частном доме работает с наибольшей эффективностью только в том случае, если продуман способ обеспечения постоянного притока с улицы свежего воздуха. Данная задача отлично решается установкой клапана в стене частного дома. Уличный воздух попадает в дом даже при плотно закрытых пластиковых окнах, проходит по всем помещениям и выводится через вытяжное отверстие в ванной комнате, закрытое декоративной решеткой.
Таким образом, осуществляется постоянный воздухообмен, необходимый для устранения неприятных запахов из санузла, насыщения замкнутого пространства кислородом, отведения тяжелого увлажненного воздуха за пределы дома на улицу.
Устройство конструкции приточного клапана позволяет понять, как происходит подача свежего воздуха с улицы в дом и в каком объеме
Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:
- обычная дрель;
- коронка диаметром 133 мм с центровочным сверлом;
- стамеска;
- молоток;
- пакля или монтажная пена;
В жилой комнате частного дома-коттеджа в верхней части бревенчатой стены с помощью дрели и насадки-коронки с центровочным сверлом просверливают отверстие, диаметром 133 мм. Работы ведут в несколько приемов, скалывая высверленную часть дерева с помощью стамески и молотка. Отверстию в наружной стене придают небольшой уклон в сторону улицы с целью отведения конденсата.
В комплект клапана приточной вентиляции входит метровая металлопластиковая труба, внутренние стенки которой утеплены базальтовым теплоизоляционным материалом. Утеплитель не позволяет стене промерзнуть в зоне высверленного отверстия. От данной трубы отрезается кусок, длина которого соответствует толщине бревна.
Труба заводится в отверстие в стене. Небольшие зазоры утепляются паклей, которой забивают щели на всю толщину стены. Можно паклю заменить монтажной пеной. Далее с уличной стороны на трубу надевается решетка, оснащенная сеткой от насекомых. Декоративная решетка идет в комплекте с клапаном.

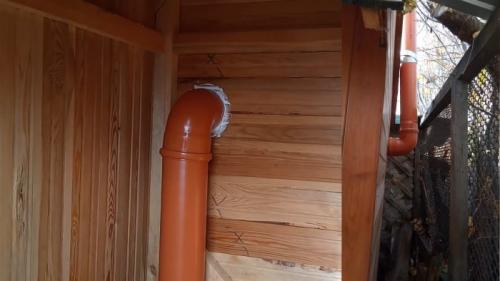

Вентиляция в дачном туалете. Изготовление вентиляции для уличного туалета

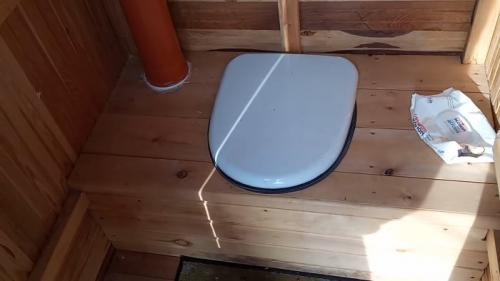

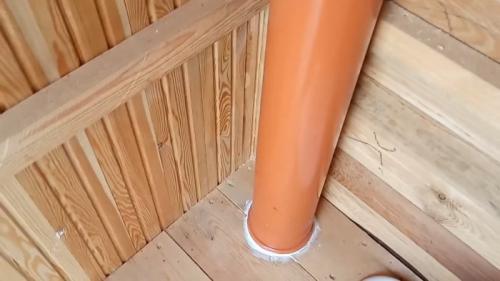

Для этого в перекрытии выгребной ямы предпочтительней в одном из углов выпиливаем круглое отверстие и вставляем туда конец пластиковой трубы диаметром приблизительно 10 см. Щель между трубой и перекрытием герметизируем влагостойким клеем, силиконовой мастикой или другим подходящим для этого материалом. Затем с помощью двух пластиковых колен под углом 90 градусов выводим вытяжную трубу из туалета за его пределы и поднимаем параллельно наружной стене.

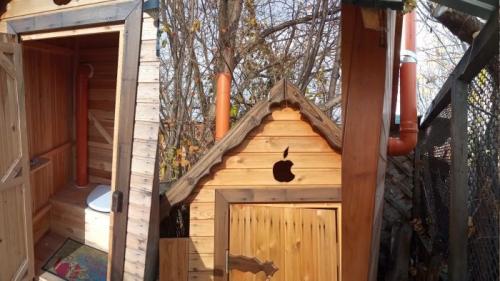

Труба должна возвышаться над коньковой частью крыши туалета на некоторую высоту. Причем ее желательно устанавливать с южной стороны и выбирать черного матового цвета. Тогда труба, интенсивно поглощая солнечное излучение, будет заметно нагреваться, увеличивая тягу в ней, что поспособствует повышению эффективности процесса вытяжки.
Такая вытяжная вентиляция работает наподобие печки. Через отверстие в перекрытии засасывается воздух, который, перемешиваясь с запахом над выгребной ямой, засасывается в вентиляционную трубу и выбрасывается наружу в воздушную атмосферу.
Для борьбы с болезнетворными микробами и бактериями, образующимися в выгребной яме, туда время от времени необходимо заливать или засыпать соответствующие дезинфицирующие вещества, выбор которых в соответствующем секторе современного рынка очень представителен и разнообразен по свойствам и цене.
Если трубу вывести без применения колен, то есть без изгиба, непосредственно через крышу туалета, то тяга при одинаковой высоте трубы повысится согласно простым законам физики. Также для улучшения эффективности вентиляции внутрь трубы можно установить электровентилятор. А чтобы в вентиляционную систему не попадала дождевая вода летом и снег зимой, необходимо над трубой установить колпак наподобие печного.
Вентиляция в бытовку своими руками. Какую вентиляционную систему выбрать для вагон-дома
Выбор системы и схемы вентиляции в бытовке зависит от материалов вагон‒дома, вида утеплителя, планировки и места расположения санузла.
Виды вентиляции делятся на две группы:
естественная ― воздушные потоки попадают в помещение через проемы: окна, двери, сквозные отверстия;
принудительная ―.циркуляция воздуха обеспечивается специальным оборудованием.
Естественная вентиляция
Самый бюджетный и простой вариант. Вентиляция осуществляется благодаря сквозному проветриванию через открытые окна, двери и горизонтальные воздуховоды ― канальные вентиляторы с защитными роллетами, длиной не более 3 м.
Плюсы:
Можно сделать в любом вагон‒доме;
Не нужен монтаж;
Минимальные затраты;
Хорошая эффективность.
Минусы:
Для создания и поддержания комфортного микроклимата надо постоянно открывать‒закрывать окна и двери;
Зависимость циркуляции воздуха от разницы температур, давления и влажности внутри и снаружи бытовки;
Зависимость от направления и скорости ветра;
В жаркие дни сквозное проветривание не эффективно, зимой большие теплопотери.
Приточно-вытяжная вентиляция
Относится к группе принудительной вентиляции и требует специального оборудования: проточно–вытяжную систему или клапаны с рекуперацией. Эффективно выводит застоявшийся воздух из помещения, заменяя его свежим.
Плюсы приточно‒вытяжной вентиляции:
Отличная циркуляция воздуха;
Нет теплопотерь в холодное время года;
Независимость от климатических и погодных условий;
Незатратно в обслуживании.
Минусы:
Сложный монтаж;
Затраты на электроэнергию;
Цена.
Механическая система вентилирования
Осуществляется с помощью:
приточного оборудования ― воздух подается в бытовку. Если не нужны дополнительные климат‒функции, в воздуховод можно установить вентилятор или приточные клапаны с вентиляцией, минус ― такое оборудование не будет защищать от теплопотерь;
вытяжной системы, обеспечивающей вывод воздуха из вагон‒дома, также используется для устранения запахов и избыточной влажности;
проветривателей ― компактных устройств с функцией обогрева и проветривания.
Плюсы механической системы:
циркуляция воздуха идет с заданной с помощью вентиляторов скоростью;
создание комфортного микроклимата при использовании оборудования с функциями подогрева, охлаждения или увлажнения воздуха.
Минусы:
Расходы на электроэнергию при постоянной работе приборов.
Как сделать воздуховод в частном доме. Специфика канальной вытяжки
Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.
Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.
В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты
К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.
Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.
Виды вентиляционных каналов
По расположению различают:
- Встроенные . Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
- Подвесные . Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.
Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:
- Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
- Прямоугольный воздуховод . Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.
В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.
Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен
По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.
Что такое дефлектор?
Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.
Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.
Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков
Существуют следующие типы дефлекторов:
- Цилиндрический или зонт Волпера . Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
- Н-образный дефлектор . Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
- Дефлектор типа ЦАГИ . Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
- Турбодефлектор . Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
- Флюгер . Напоминает крыло. Принцип действия схож с турбодефлектором .
Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.
Установка вентиляции в дачном доме. Вентиляция дачного домика
Правильно организованная вытяжка в дачном доме создает комфортные климатические условия в помещении, и сохраняет строительно-отделочные работы дома. Повышенная влажность и загрязненный воздух от угарного газа, курения и неприятных запахов, отрицательно влияет не только на здоровье жильцов, но и на внутреннюю обшивку постройки. Влажный и теплый воздух – идеальная среда для размножения вредоносных бактерий и плесени.
Общие правила вентиляции
Вентилирование дома обеспечивается путем циркуляции воздуха в отдельной комнате или во всем доме. Порядок установки вытяжного устройства зависит от строения комнат и площади дома. Существует два типа систем:
- Централизованное проветривание – легко управляемый метод с автоматикой, с помощью которого происходит вентилирование всего дома сразу. Для этого необходима установка специального оборудования.
- Зональное проветривание – тип вентиляции, предусмотренный для каждой комнаты в отдельности. Данная схема снижает расходы при эксплуатации, так как проветривает те зоны, в которых это необходимо.
Некоторые конструкции приборов воздухообмена устроены без воздуховодной сети. Это удобно при установке вытяжки в комнату или подвал с низким потолком.
Варианты вытяжек
Вентиляция в одноэтажном доме бывает трех видов, которые различаются по назначению, вариантам включения и принципам циркуляции потока воздуха:
- Приточная – предусмотрена подавать воздух в помещение.
- Вытяжная – удаляет загрязненный воздух.
- Рециркуляция – смешивает выходящие воздушные потоки с наружным. Затем нагревает их до нужной температуры и подает назад в помещение.
Процесс вентилирования, происходящий путем естественного вымещения холодным потоком теплого, происходит медленно. Поэтому он малоэффективен при горизонтальной длине воздухопровода более 8 метров. Еще одним минусом такой вытяжки является поступление шума и пыли через каналы.
Приточно-вытяжная вентиляция
Длинные воздухопроводы проходят через несколько комнат. Основные элементы устанавливают на чердаке. При организации межкомнатной вентиляции, рациональнее использовать принудительную циркуляцию воздушных масс вентиляторами.
Все вытяжки можно разделить на два типа:
- канальные – перемещение воздуха происходит по каналам и воздухопроводам;
- бесканальные – воздух поступает сквозь открытые фрамуги окон или дверные проемы.
При бесканальной циркуляции, в дачной постройке создается более комфортабельные условия для жильцов.
Предварительные расчеты
Корректная работа вытяжного агрегата зависит от правильных расчетов технических характеристик, а также от плана и проектировки движения воздушных потоков в помещении. Мощность вытяжки определяется по объемам поступающего и выходящего воздуха.
Норма воздушных потоков для одноэтажного домика имеет следующие значения (в м3/ч):
- для кухни – 60;
- для гостиной – 40;
- для санузла – 25;
- для спальни – 20.
Данный показатель можно рассчитать более детальным способом. Так, на 1 кв.м помещения должно приходиться 3 кв.м замещаемого воздушного потока. При определении сечения канала воздухопровода, необходимо учитывать, что скорость воздуха в главном канале 5 м/сек, во второстепенном – 3 м/сек. Этот показатель вычисляется по формуле: S=L:3600:V, где L – характеристика работы агрегата, V – скорость движения воздуха в м/сек.
Требования к монтажным работам
При установке вытяжки как в небольшом доме, так и в многоэтажном, необходимо руководствоваться не только чертежами, но и следующими санитарно-техническими нормами:
- Внутри каналов должны быть воздуховоды круглого либо прямоугольного сечения. Это нужно для того, чтобы стенки были идеально ровными.
- Внизу стояка вентиляции устанавливается смотровое, герметично закрывающееся отверстие.
- Вытяжная труба выводится на высоту не менее 1,5 м над крышей.
- При нестандартной форме крыши, канал вытяжки оснащается дефлектором, чтобы избежать обратной тяги.
- Кухонная вытяжка монтируется отдельно от канала основной системы.
- Расстояние от вентиляционной решетки до потолка должно быть 1,5 м.
- При установке вытяжки на дачу, необходимо учитывать, чтобы внизу дверей были сквозные декоративные отверстия.
Для предотвращения неприятных запахов и сквозняков, объем поступающего воздуха, должен быть прямо пропорционален объему выходящего.
Естественная вентиляция
Система исключает наличие любого оборудования. Воздухообмен происходит естественным образом. Приток воздушных масс и выведение отработанного происходит через открытые окна, дверные проемы, отверстия для вентиляции. Данный вид вытяжки предусматривается заранее, при строительстве или ремонте дома.
Кухонная вытяжка в каркасном доме. Как сделать вентиляцию в каркасном доме
Вентиляция в доме – это инженерная система, предназначенная для нагнетания свежего и отведения отработанного воздуха. Работает по принципу естественного или принудительного движения воздушных масс.
Для монтажа инженерной системы нужно установить притоки, вытяжки, воздуховоды и оборудование. В статье мы подробно разберем, какая бывает вентиляция в каркасном доме, какую выбрать схему, как выполнить монтаж своими руками.
Устройство вентиляции
Обустроить в каркасном доме вентиляцию можно по разным схемам, но назначение у каждой инженерной коммуникации одно – создание воздухообмена в герметичном помещении. Устройство системы зависит от схемы подачи воздуха внутрь помещения и отведения отработанных потоков на улицу.
Простой способ создать движение воздушных масс между комнатами – оставьте щели в нижней части полотна межкомнатных дверей.
Поступление с улицы воздуха обеспечьте через форточки или врезанные в стену притоки с вентиляционными решетками. Грязные воздушные потоки будут уходить через вытяжку на кухне. Инженерная система просто устроена, недорогая, но малоэффективная.
Для организованного воздухообмена нужна полноценная вентиляция в каждую комнату каркасного здания. Инженерная коммуникация сложнее устроена, дороже обойдется владельцу недвижимости.
Независимо от выбранной схемы и комплектации, вентиляция состоит из 3 рабочих узлов:
- Притоки – каналы, продухи на нижней части фасада стен для поступления воздуха с улицы.
- Вытяжки – каналы и отверстия под потолком, вытяжные зонты на кухне над варочной плитой для отведения грязного воздуха из дома.
- Перетоки – отверстия, решетки, зазоры в перегородках и дверях для циркуляции воздушных масс между комнатами.
Ускорить циркуляционный процесс поможет установка вентиляторов. Электрооборудование монтируют на притоки, вытяжки. Канальные вентиляторы ставьте в трубу, если схема инженерной сети предусматривает прокладку воздуховодов. Оборудование отличается мощностью и направлением подачи воздушного потока.
На вытяжку ставьте вытяжной вентилятор . Приточный канал или продух оснастите оборудованием, работающим на забор воздуха с улицы. Для определения мощности вентиляторов нужны инженерные расчеты с учетом объема помещения, количества проживающих людей и других данных.
Обустройство эффективной вентиляции осуществляется с установкой рекуператора. Блок пропускает через себя воздушные потоки. Циркулирующие массы могут прогреваться, охлаждаться, увлажняться и очищаться сквозь фильтр. Количество функций зависит от устройства рекуператора.
Каркас деревянного дома заполнен теплоизоляцией, но проектом предусмотрено вентилируемое пространство стен. Под полом тоже надо обеспечить воздухообмен для отведения паров влаги. Для вентилирования подпольного пространства в фундаменте сделайте продухи.
В полу вырежьте отверстия сечением 0,04 м2. Вентилирование подпольного пространства можете оставить через продухи или установить сложную канальную систему из воздуховодов.
Продух с дверцей в цоколе каркасного дома
Виды вентиляции в каркасном доме
Тип вентиляционной системы принято определять по способу организации движения воздушных потоков. Существует 3 вида циркуляции:
В каркасном доме можете установить любую из перечисленных видов вентиляции.Естественный воздухообмен
Работа инженерной сети основана на природном движении воздушных масс без принуждения вентиляторами. Циркуляция осуществляется за счет разности давления и температур воздуха.
Естественное вентилирование каркасного жилья можете сделать неорганизованным и организованным способом.
Владельцу каркасного жилья ненужно покупать оборудование, обустраивать продухи, крепить воздуховоды. Однако простая и дешевая щелевая вентиляция обладает серьезными недостатками:Сложно реализовать своими руками приточно-вытяжное вентилирование с установкой рекуператора. Проще смонтировать приточку или вытяжку, но они менее эффективны.
