Вытяжная вентиляция через стену на улицу. Схемы вентиляции через стену
Обеспечить постоянный воздухообмен требуется во всех жилых помещениях. Особенно нужна система вентиляции в комнатах с пластиковыми окнами. Также она понадобится на кухне, в санузле. Схема вентиляции в частном доме может быть с естественным или механическим оттоком воздуха. Также возможен комбинированный вариант.
Организация естественной вытяжки в частном доме предполагает монтаж пары отверстий на противоположных стенках: одну дырочку нужно сделать ближе к потолку, другую рядом с полом.
Оснащают их специальными клапанами. При этой схеме циркуляция воздушных масс происходит по физическим законам. Теплый воздух поднимается к потолку и выходит через расположенное рядом отверстие. Прохладные массы, наоборот, затягиваются внутрь помещение через нижнюю дырочку.
Иногда вытяжку делают на самом потолке, установив металлическую или пластиковую трубку с выходом на крышу.

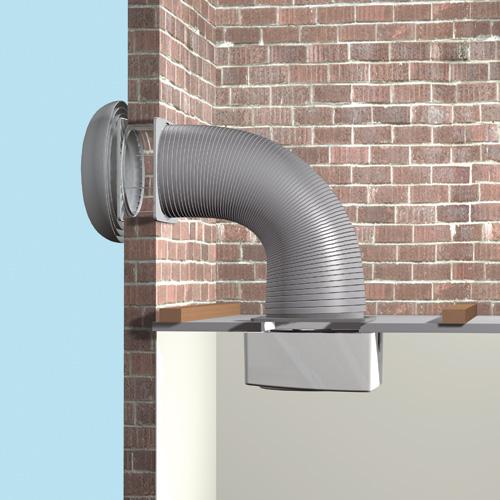

Аналогичным образом организуется механическая вытяжная вентиляция в частном доме с выходом в стене. Вместо клапанов в этом случае монтируются настенные или канальные вентиляторы. Первые представляют собой небольшую коробочку, внутристенную трубку и защитную решетку с уличной стороны.
У канальной разновидности вентилятор установлен внутри трубки, а решетками перекрыты оба ее выхода. Механический вентилятор можно установить только на одно отверстие: приточное или вытяжное. Но в просторных комнатах рекомендуется оснастить им обе дырочки в стенах.
Вытяжная вентиляция через наружную стену в частном доме. Вентиляция деревянного дома своими руками – обзор процесса обустройства
Перед тем как собирать вентиляцию, вы должны просчитать все габариты и приточных и вытяжных каналов. Ну а само строительство выполняется буквально за пару-тройку рабочих смен.
Причем в этом случае вам лучше придерживаться такого порядка действий:
- Вначале займитесь фундаментом – отмерьте одинаковое расстояние от углов основания и пробейте на одной высоте каналы для продухов, используя перфоратор. В конце вмонтируйте в каналы обрезки канализационных труб на 110 миллиметров, раструбом наружу, зафиксировав арматуру монтажной пеной. После этого вы сможете открывать и закрывать продух на зиму, используя обычную канализационную заглушку.
- Далее займитесь обустройством приточных каналов. Их высверливают в стене, используя особую коронку, диаметр которой совпадает с внешним диаметром гильзы приточного клапана. Для уплотнения гильзы можно использовать силиконовый греметик. Ну а выбор местоположения приточного клапана осуществляется по месту размещения радиатора отопления. Выходное отверстие в доме лучше обустроить за радиатором, который подогреет приточный воздух.
- Вытяжная вентиляция в деревянном доме начинается с отверстий в потолке, вырезаемых по контуру электрическим лобзиком. Далее с внешней стороны устанавливают решетку, а со стороны чердака подводят гофрированную трубу, диаметром 100-150 миллиметров. Далее нужно протянуть сквозь чердак центральную магистраль, подключая к ней, посредством тройников все гофры. Вывод центральной магистрали за пределы кровли осуществляется стандартным способом.
- Вентиляция чердачного пространства обустраивается на этапе строительства крыши. После завершения этого процесса мы можем лишь исправить недостатки, встроив приточный клапан (отвод) в вытяжную магистраль интерьерной вентиляции.
Естественная вентиляция через стену. Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой

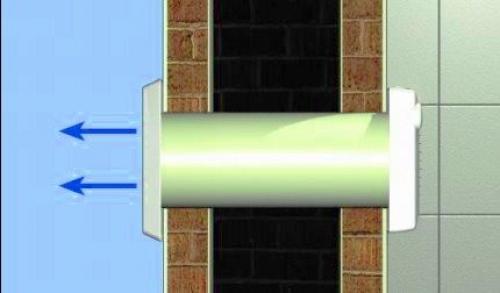

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.

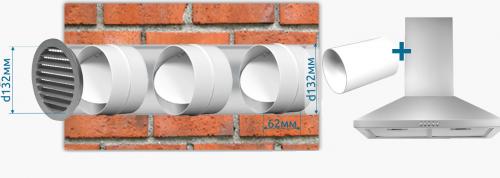

- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
Когда мы говорим о рациональной вентиляции, мы должны учитывать два основных момента:
- Наличие или отсутствие вентиляции в целом.
- Выбор между естественной вентиляцией и принудительной.
Если мы решаем провести вентиляцию через стену, мы можем использовать стандартные решения:
- Естественный воздухообмен.
- Принудительный воздухообмен с использованием вентиляторов.
Для естественной вентиляции через стену необходимо:
- Установить два отверстия в стене: одно у потолка, другое у пола.
- Расположить отверстия на противоположных стенах помещения.
- Получить движение воздушных масс по диагонали комнаты от пола к потолку.
Воздушный поток движется по физическим законам:
- Теплый воздух старается покинуть комнату через верхнее отверстие на улицу.
- Создается разряжение внутри помещения.
- Затягивается холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Другой вариант – более сложный в исполнении:
- Вытяжное отверстие делается на потолке с проходом через перекрытие и кровлю на улицу.
- Устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
Источник: https://dizajn-interera.ru-land.com/stati/ventilyaciya-vanny-cherez-stenu-estestvennaya-ventilyaciya
Вентиляция в стену. Правила выбора
Прежде чем приобретать вытяжной вентиляционный клапан в стену, надо определить кубатуру дома, в котором организуется естественная вентиляция. Отталкиваясь от этого, выбирается диаметр клапана, а соответственно его производительность, а также количество устанавливаемых устройств.
Кроме производительности надо учитывать допустимый температурный режим эксплуатации, длину цилиндра, способ управления. У разных производителей все эти параметры могут быть разными. И это надо будет учитывать.
К примеру, средняя величина производительности – 40 м³/ч. Учитывая объем дома и число проживающих в нем людей, выбирается марка прибора. Некоторые производители обязательно указывают в паспорте изделия температурный диапазон эксплуатации. И если такой параметр указан, то не стоит его нарушать.
Длина цилиндра определяется толщиною стены, в которую он устанавливается. Что касается способа управления, то на рынке приточники представлены в виде устройств с ручным или автоматическим управлением. Последние – это все те же клапана, внутрь которых установлен гигростат – прибор, отслеживающий влажность воздуха внутри дома. Вам надо только на панели установить требуемую влажность, гигростат сам будет ее не только отслеживать, но и подавать команды, чтобы открывалась или закрывалась заслонка.
Если система вентиляции в доме отсутствует
Что такое вентиляция – это система, состоящая из двух отверстий. В одну воздух извне поступает, в другую загрязненный и влажный воздух выходит. Происходит воздухообмен, который является залогом здоровья проживающих в доме людей. Если вытяжная вентиляция в доме была заложена при строительстве, то установка приточного клапана решает все проблемы.
А если такой вентиляции нет. Тогда придется ее создать. Для этого устанавливается приточный и вытяжной клапан вентиляции в стену, последний монтируют под потолком.
При этом оба приспособления устанавливают на противоположных стенах, чтобы создался воздушный поток снизу вверх и по диагонали комнаты. То есть процесс естественной вентиляции проходит по законам физики, где теплый воздух поднимается к потолку, создает там давление. А снизу входит холодный воздух с улицы. Получается своеобразный сквозняк, который не ощущается.

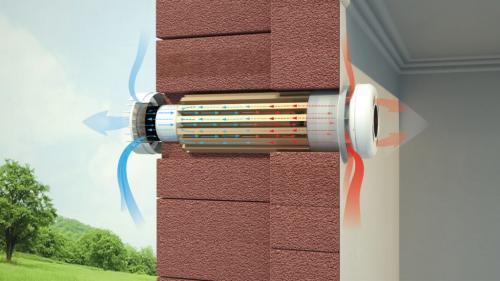

Сегодня производители предлагают вытяжные клапана с принудительной системой вытяжки воздуха. Просто в цилиндр устанавливается небольшой вентилятор, который включается при необходимости быстро проветрить помещение. Некоторые модели снабжены реле, с помощью которого можно регулировать скорость вращения лопастей вентилятора. То есть вытяжку воздуха можно организовать в интенсивном режиме или в слабом.
Монтаж приточного клапана
Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.
Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.
Обратите внимание! Диаметр алмазной коронки выбирается под диаметр утеплителя.
Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.
Вентиляция в частном доме через стену своими руками. Тонкости сооружения вытяжной вентиляции в стене
В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.
Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.
Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера
Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.
Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.
Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку — с наружной стороны
Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.
В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.
Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.
Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства
При расчетах обычно пользуются простой формулой:
М=О*В
Где:
- М — необходимая мощность вентилятора;
- О — объем помещения, в котором будет установлено устройство;
- В — повышающий коэффициент воздухообмена.
Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.
Этот показатель должен составлять:
- для отдельного туалета — 8;
- для кухни — 15;
Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.
Вентиляция в стене частного дома. Какие бывают вытяжки

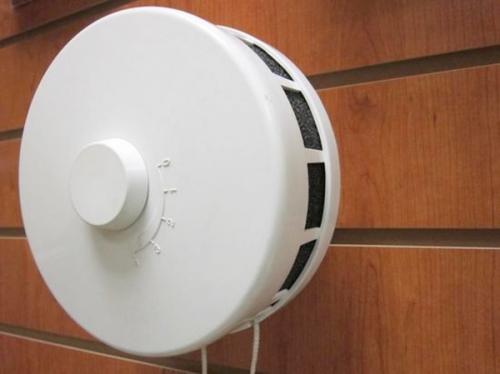

Механический приточно-вытяжной клапан
В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:
- Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
- В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
- Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
- Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
- Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.
