Что такое инфракрасный тёплый пол. Что такое инфракрасный обогрев и как он работает?

Что такое инфракрасный тёплый пол. Что такое инфракрасный обогрев и как он работает?

Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

Конструкция инфракрасного теплого пола

Преимущества инфракрасной системы перед другими вариантами теплого пола:

• Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
• Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
• Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
• Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
• Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
• Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
• Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
• Легко подключается к системе «умный дом».
• Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.

Инфракрасный теплый пол под линолеум без фанеры. Виды теплых полов

Всем известно, какой комфорт и уют дарят теплые полы, особенно в зиму и межсезонье. Но не все знают, что данные системы обеспечивают и экономию энергоресурсов. Такой пол можно использовать и как самостоятельную систему обогрева (для южных районов страны), и как дополнительный источник тепла в межсезонье или в регионах с суровыми зимами. Действие электрических систем обогрева заключается в тепловых потоках, образованных за счет электроэнергии. Электрический обогреваемый пол может быть кабельным (обогрев осуществляется посредством специального электрокабеля) и пленочным (имеет нагревательную пленку).

Электрические кабели бывают как саморегулирующимися, так и резистивными. Выбрав тот или иной вид кабеля, можно регулировать расход электроэнергии и температуру обогрева. Устройство кабельного пола похоже на «бутерброд». На выровненное и отшлифованное (при необходимости) покрытие пола натягивают полиэтиленовую пленку, сверху стелется материал, задерживающий тепло (теплоизоляция) и светоотражающее полотно, далее устанавливают систему электрообогрева, которую закрывают металлизированной сеткой, и выполняют стяжку пола. Чтобы регулировать температуру, в момент монтажа выводят провода на стену и делают блок регулировки на удобной высоте.

При выполнении стяжки на пол с электрообогревом нужно соблюдать следующее требование: ее толщина должна позволять тепловым лучам поступать к поверхности пола. Обычно она составляет 5-7 см. Если нарушить данное правило, пол будет работать вхолостую.

Если электроподогрев пленочный, то достаточно будет тонкой заливки пола, так как такой тип системы менее мощный, чем кабельный. Когда выполнены все работы по заливанию и стяжке, нужно дождаться, пока поверхность просохнет (часто это происходит довольно долго), и только потом стелить финишное покрытие – линолеум.

Если рассматривать инфракрасный электроподогрев пола, нужно иметь в виду один положительный момент: материал, который является основой данного типа системы (углеродное волокно в форме стержня из карбона) обладает функцией саморегуляции, поэтому пол защищен от перегрева. На инфракрасный вариант удобно стелить любое покрытие , и линолеум не является исключением. Инфракрасные системы не очень мощные, и обычно их кладут на уже залитый пол, используя при этом клей.

Такие конструкции настолько просты, что выполнить их монтаж можно даже самому, особенно когда все «грязные» работы по заливке и стяжке пола уже закончены. Плюс еще и в том, что во время очередного ремонта или при поломке системы ее легко демонтировать или заменить на работающую самостоятельно, не прибегая к помощи специалиста.

Иногда люди выбирают локальный обогрев в целях сокращения расходов. Инфракрасный ленточный профиль режут на фрагменты и укладывают в тех зонах, которые должны быть теплее. Такое экономичное и разумное устройство теплого пола позволяет создать уют в рабочих зонах кухни или в ванной комнате за минимальные деньги.

Получается, что теплые системы полов – совсем не роскошь. Еще более доступными их делает недорогое финишное покрытие, например, всеми любимый линолеум.

Источник: https://doma-otido.ru/stati/teplyy-pol-pod-linoleum-na-derevyannyy-pol-ustanovka-kabelnogo-obogreva

Инфракрасный теплый пол плюсы и минусы. Преимущества инфракрасного напольного обогрева

Пленочные инфракрасные полы нельзя назвать идеальными по сравнению с другими системами напольного отопления, так как по некоторым критериям они все же проигрывают традиционным схемам. Тем не менее, их плюсы впечатляют.

1. Возможность обогрева локальных зон. Благодаря возможности произвольного размещения нагревателей, можно подогревать только поверхности, расположенные у мест отдыха или на проходах. Это дает возможность рационально расходовать материал во время монтажа, а также экономить электроэнергию при эксплуатации системы.
2. В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении. По этой причине такой способ обогрева более предпочтителен в жилых помещениях.

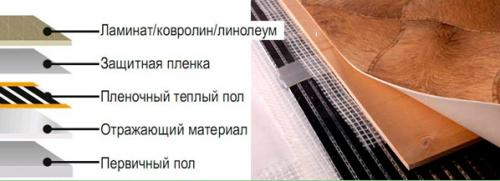

   Типичный “пирог”, используемый при монтаже инфракрасного теплого пола

3. Стоимость комплекта теплого инфракрасного пола со всеми необходимыми элементами (ИК-пленка, терморегулятор, проводка, термодатчик и подложка) намного ниже цены материалов для обустройства кабельной или водяной напольной отопительной системы. К тому же, ввиду уменьшения затрат на строительные материалы и инструмент, значительно уменьшается стоимость монтажа.
4. Системы инфракрасного обогрева не боятся морозов, поэтому даже длительное отсутствие владельцев в зимние месяцы не повлияют на их работоспособность при включении. Эта особенность позволяет устанавливать такие полы на дачах и в загородных домах.


   В отличие от водяных контуров, из которых надо сливать воду, инфракрасные нагреватели готовы к работе в любой момент.

5. В дополнение к предыдущему пункту добавим низкую тепловую инерционность инфракрасного обогрева, что позволяет достичь комфортной температуры сразу же после включения. Неоценимое преимущество для периодически отапливаемых помещений, не так ли?
6. Благодаря высокому коэффициенту полезного действия карбоновых нагревателей (их КПД более 80%), а также возможности нагрева излучением, при использовании ИК-полов значительно снижаются расходы на электричество.


   Специалисты говорят о 20-25% экономии по сравнению с конвекционными способами передачи тепловой энергии.

7. Возможность установки пленочного теплого пола не только в частных домах, но и в обычных городских квартирах. Во-первых, не придется переживать о возможности затопления соседей, живущих снизу, а во-вторых, централизованные системы отопления не предназначены для энергоснабжения таких систем, поэтому получить разрешение на реконструкцию вряд ли получится.
8. Высокая скорость установки. Даже если придется снимать, а затем устанавливать обратно покрытие теплого пола, работу можно выполнить за пару дней. С другими системами напольного обогрева такой номер не пройдет – придется, как минимум, ждать одну-две недели для полного схватывания бетонной стяжки. Пример монтажа – смотрите на
9. Возможность монтажа своими руками. Укладка и подключение пленочных нагревателей не требует специальной подготовки и может быть выполнена собственноручно. Плюсы еще и в том, что для обустройства теплого пола не требуется ни специального инструмента, ни навыков работы с ним.

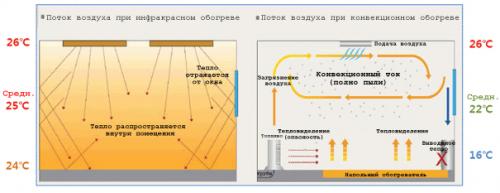

   Отличия отопления конвективного и инфракрасного типа

10. Инфракрасная энергия, которую излучают карбоновые элементы, полностью идентична той, которая исходит от нашего Солнца.


    Проведенные исследования свидетельствуют о благотворном влиянии мягкого микроволнового излучения на человеческий организм. Именно по этой причине так уютно находиться в комнате с ИК-обогревом.

11. Теплые полы способствуют равномерному прогреву помещений по всей высоте, при этом максимальный комфорт достигается в нижней их части. Помните призыв медиков «хранить ноги в тепле»? С пленочными обогревателями следовать этой рекомендации совсем несложно.
12. Возможность быстрого демонтажа нагревателей. При необходимости инфракрасную систему отопления можно демонтировать и использовать в другом месте. В случае с водяными или кабельными полами придется разбивать бетонную стяжку, что неотвратимо приведет к повреждению элементов системы.

Источник: https://doma-na-veka.ru/novosti/infrakrasnyy-teplyy-pol-svoimi-rukami-gde-mozhno-ispolzovat

Инфракрасный теплый пол потребление. Как рассчитать будущие затраты электроэнергии

Определить предполагаемый расход электроэнергии в месяц несложно. Сделать это вы можете самостоятельно, воспользовавшись формулой:

W=0,4xSхP

где Р – потребляемая мощность, Вт/м2;

S – площадь отапливаемой комнаты, м2;

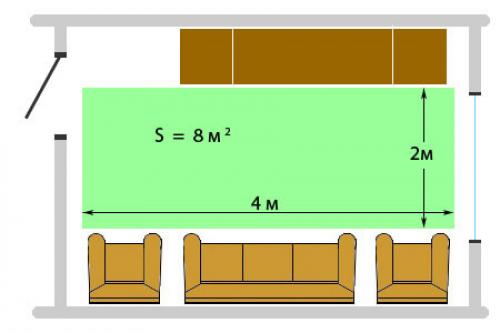

0.4 – коэффициент, учитывающий полезную площадь. Здесь следует немного пояснить. Укладка теплого пола по все поверхности помещения нецелесообразна. Во-первых , по технологии укладки, вам необходимо выполнить отступ от стены порядка 10-20 см. Во-вторых , если в помещении присутствуют другие мощные источники тепла, например, камин и печь, то от них нужно отступать не менее метра. В-третьих , укладка теплых полов не делается под крупногабаритной мебелью и другими аналогичными предметами. 0.4 – эмпирический коэффициент, при желании вы можете вывести его самостоятельно, учтя все вышеперечисленные требования.

Давайте рассчитаем потребляемую мощность на конкретном примере. Предположим, в вашем доме есть гостиная, где вы планируете установить пленочный инфракрасный теплый пол. Площадь помещения – 25 м2, потребляемая мощность – 150 Вт/м2. подставим данные в формулу и получим:

W=0.4x25x150=1500 Вт=1,5 кВт.

Т.е. планируемое потребление электроэнергии пленочным теплым полом составит 1.5 кВт в час. Попробуем рассчитать месячное потребление. Предположим, что система обогрева будет использоваться как вспомогательная и, следовательно, функционировать порядка 8-9 часов в сутки. Соответственно, суточные затраты электрической энергии составят (8…9)х1,5=12-13,5 кВт. В среднем месяц состоит из 30 суток, следовательно, 30х(12…13,5)=360…400 кВт в месяц.

Казалось бы все просто. Но это не так на самом деле. Приведенные выше расчеты достаточно грубы, и фактическое потребление электричества, как показывает практика, примерно в 2-3 раза меньше. За счет чего достигается подобная экономия? Применение терморегуляторов, которые позволяют сэкономить до 40% электроэнергии, использование менее мощных систем отопления и т.п.

Наши расчеты требуют логического завершения. Вероятное количество потребляемой энергии вы рассчитали, осталось умножить количество кВт на стоимость электроэнергии в вашем населенном пункте, и вы получите сумму, которую вам предстоит оплачивать ежемесячно.

При расчетах следует учитывать, что если теплый пол используется в качестве основного источника отопления, то вам потребуется нагреватель с мощностью не менее 60 Ватт. Если как вспомогательный источник, то будет достаточно и 20-30 Ватт.

Инфракрасный теплый пол характеристики. Особенности и характеристики инфракрасного теплого пола

Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.

Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.

Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.

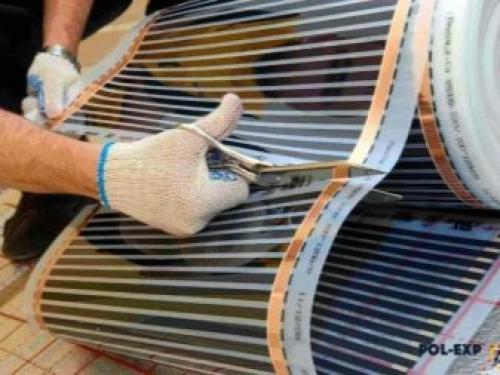

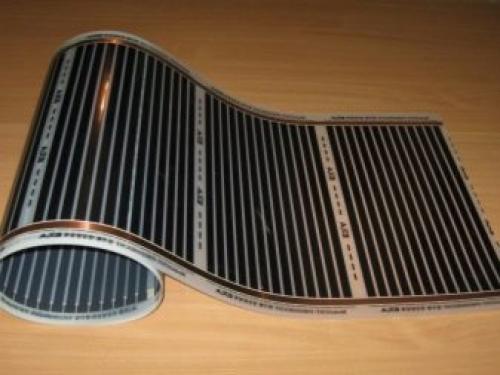

Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.

Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м², что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.

В базовую комплектацию пленочного инфракрасного пола входят:

• Терморегулятор.
• Термодатчики.
• Клипсы или зажимы.
• Электрические провода .

Обратите внимание! При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.

Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.

Инфракрасный теплый пол под линолеум. Выбор подходящей марки линолеума

Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум — это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом

Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.

Можно выделить пять основных видов линолеума:

• алкидный или грифталевый;
• нитроцеллюлозный, он же коллоксилиновый;
• релин или резиновый;
• виниловый, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.

Самый популярный вариант линолеума — это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.

Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.

Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.

В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию.

Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасный теплый пол горит. Пожаробезопасность тёплого пола

По мнению специалистов, электрический пол не более пожароопасен, чем обычная электропроводка. Возгорание возможно только в случае неправильного монтажа системы или её эксплуатации. В качественных кабелях используют надёжную многослойную изоляцию, которая хорошо выдерживает высокие температуры, а также механическое воздействие. В случае с инфракрасным тёплым полом, то там загораться вообще нечему. Нагревательными элементами является графитовая решётка, которая впаяна в плотную плёнку. Она не только гибкая и не боится высоких нагрузок, но и абсолютно водонепроницаема, можно смело использовать в ванной или бассейне.

Какие существуют условия безопасной установки и эксплуатации тёплого пола:

• Главное правило, которое необходимо соблюдать при монтаже – это обязательное заземление электрического пола. Если оно выполнено грамотно, то бояться короткого замыкания или возгорания не придётся.
• Обязательно нужно устанавливать надёжные терморегуляторы, которые будут вовремя отключать нагрев системы.
• Термодатчики нужно устанавливать в таких местах, чтобы они передавали на термостат реальную температуру пола. Если они установлены в холодных местах, например, возле балкона, терморегулятор будет ориентироваться по ним и заставит нагрев работать дольше необходимого. А это чревато перегревом и возгораниями.
• Проводка в помещении должна соответствовать уровню нагрузки, которую создаст тёплый пол, с учётом работы остальных электроприборов в доме. Наиболее частая причина коротких замыканий и пожаров не тёплый пол, а именно ненадёжная проводка.
• При монтаже следует обращать особое внимание на то, насколько качественно соединены контакты между кабелями и отрезками нагревательных матов. Места соединений – обычно самые слабые места в электроцепях, поэтому все они должны быть профессионально пропаяны.
• Обязательна установка устройств защитного отключения (УЗО или автоматы), которые обесточат сеть при повышенной нагрузке или коротком замыкании.
• После подключения смонтированной системы важно тщательно провести её диагностику, проверить работу. Только после этого можно укладывать напольное покрытие.

Источник: https://doma-na-veka.ru/novosti/infrakrasnyy-teplyy-pol-svoimi-rukami-gde-mozhno-ispolzovat

Инфракрасный теплый пол минусы. Минусы инфракрасного теплого пола

Далее мы на примерах разберёмся, почему инфракрасный пленочный тёплый пол — не самый подходящий вариант для основного отопления с точки зрения экономичности, а также рассмотрим другие минусы инфракрасного тёплого пола.

Плёночный теплый пол Green Life

На сайте инфракрасных теплых полов Green Life рассказывается о невероятной экономии и утверждается, что данный вид отопления можно использовать, как основной.

Расход электроэнергии

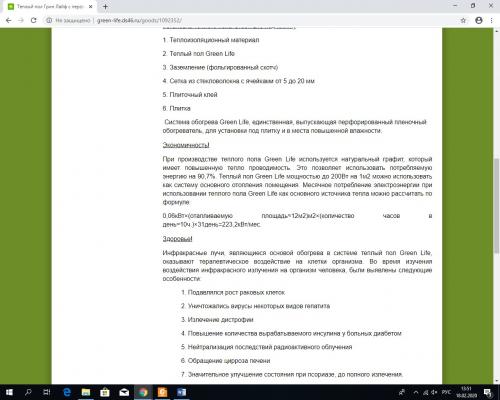

Ниже приведен скриншот сайта Green Life с якобы расчетом потребления данного теплого пола:

Очень заманчиво. Заявленное потребление всего 223,2 кВт/мес., при стоимости электроэнергии 4 рубля за 1 кВт такой вид отопления действительно кажется экономичным.

Но давайте посчитаем. На сайте сразу же бросается в глаза мощность 60 Вт/м2 (0,06 кВт). Непонятно, откуда производитель ее взял и почему использует для вычислений — ведь при грубом расчёте на 1 м2 нужно 100 Вт, чтобы покрыть теплопотери помещения, а не 60 . Для отопления одного и того же дома, не важно, какими приборами он отапливается и какое топливо используется (электричество, газ, дрова и т.д.) требуется одинаковая мощность, которая должна компенсировать теплопотери дома.

Идём дальше. Производитель на своём сайте указывает, что данный вид отопления можно использовать как основной. Возникает вопрос: почему при расчёте месячной потреблении энергии производитель количество часов в день берёт равной 10 часов? Ведь основная система отопления должна работать круглосуточно. Отсюда и берется тот самый «эффект экономичности», о котором нам пишут производители Green Life — для своих расчетов они используют сильно заниженные данные времени работы системы и необходимой мощности.

Посчитаем, сколько действительно нужно для отопления 12 м2:

0.1 кВт X (отапливаемую площадь = 12 м2) Х (количество часов в день=24 ч) Х 31 день = 892.8 кВт/мес . Реальное п отребление энергии В 4 РАЗА БОЛЬШЕ, чем нас уверяет производитель .

Теперь посчитаем реальную стоимость отопления: 892.8 кВт х 4 рубля (стоимость 1 кВт по тарифу) = 3571,2 руб./мес. Экономично? Совсем нет. И это затраты на обогрев небольшой комнаты площадью всего лишь 12 м2 .
