Как правильно уложить инфракрасный теплый пол.. Выбор утеплителя

Как правильно уложить инфракрасный теплый пол.. Выбор утеплителя

Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.

В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:

• вспененный пенополистирол (пенопласт);
• экструдированный вспененный пенополистирол;
• подложка под инфракрасный теплый пол из вспененного полиэтилена.

Другие материалы используются мало.

Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.

Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.

При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.

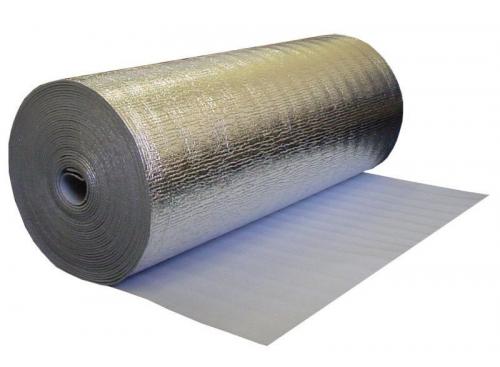

Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.

Монтаж инфракрасного теплого пола на стену. Критерии выбора

Здесь однозначного решения нет – все основывается на эксплуатационных условиях и возможностях выполнения монтажных работ. Ключевыми примерами считаются два варианта отопления стен – водяной и электрический (пленочный, стержневой, кабельный). Для городских квартир следует рассматривать электрические версии, для владельцев собственных домов – водяные.

Пленочные полы во время нагрева излучают отрицательно заряженные ионы и инфракрасное длинноволновое излучение. Система запитывается через терморегуляторное устройство, регулирующего интенсивность прогрева. Все функциональные элементы запаяны в полиэстер. Вариант неплохой, отличается своими достоинствами. Он подходит под любые отделочные материалы и покрытия, может просто фиксироваться под ковром, висящим на стене. Монтаж инфракрасного теплого пола в стену выполняется сложно. Сначала пленки проверяются на работоспособность, потом их можно фиксировать на стену, действуя аккуратно, чтобы не повредить.

Кабельная система представляет собой провода и терморегулятор. Особый сплав преобразует электричество в тепловую энергию, термодатчик легко контролирует заданный режим. Эксплуатируется такая система достаточно долго, по затратам на электричество приравнивается к работе бытовых приборов в квартире среднестатистического уровня. Есть и пара недостатков – вас ожидает электромагнитное излучение, и предстоят существенные финансовые расходы на электричество.

Система стержневого пола называется интеллектуальной. Материал экологически чистый, представлен карбоновыми стержнями, подключенными к терморегулятору. С такой системой нет необходимости продуманно расставлять мебель – стержни теплого пола не перегорят. Стоимость такого типа отопления высокая, да и на рынке часто встречаются подделки.

Теплый пол на стену не стоит дорого

Водяная система хороша для домов, имеющих собственное отопление. Только необходимо рассчитать, есть ли необходимость монтировать циркуляционный насос, чтобы теплоноситель двигался быстрее. Монтажные работы такой системы обойдутся недорого, стоимость горячей воды по сравнению с электроэнергией тоже отличается в разы.

Вот только протечка воды будет чревата печальными последствиями, так что рекомендуется использовать для контура материал, устойчивый к коррозии.

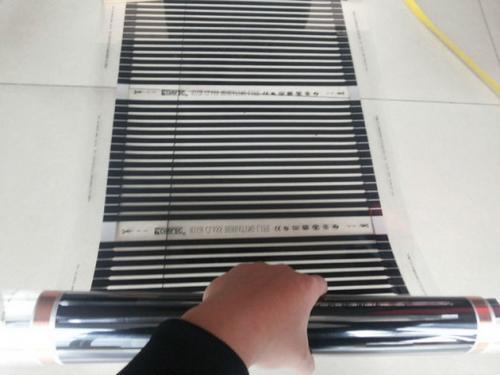

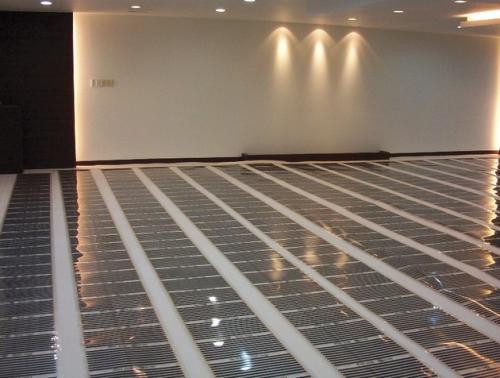

Монтаж инфракрасного теплого пола под ламинат. Особенности монтажа инфракрасного теплого пола под ламинат, плитку, линолеум

Теплый пол — это практичная, современная и эффективная система обогрева, которая набирает популярность и активно применяется в новых квартирах. Она не очень дорогая и доступна даже гражданам со средним доходом. К тому же, в отличие от водяной системы, инфракрасный теплый пол под ламинат реализуется гораздо проще, что еще один плюс.

Принцип работы

Обычные системы отопления работают по схеме прямого обмена тепла. Например, батареи получают энергию от горячей воды, которая нагревается на ближайшей котельной. Затем эта энергия передается воздуху в помещении, и таким образом тепло распространяется по комнате. То же самое происходит в случае применения электрических обогревателей, только там нагревается ТЭН.

В теплых полах, созданных на базе водяных или электрических (не инфракрасных) систем, также происходит самый простой теплообмен, только нагревается в данном случае стяжка, под которой располагается кабель или трубы. Недостаток таких систем — инертность. Для предварительного подогрева пола нужно затратить много ресурсов, но зато и остывание пола при отключении питания происходит медленно, так как трубы или кабели под стяжкой не остывают еще какое-то время.

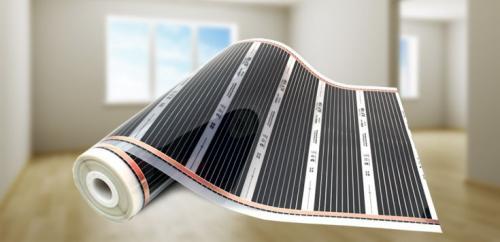

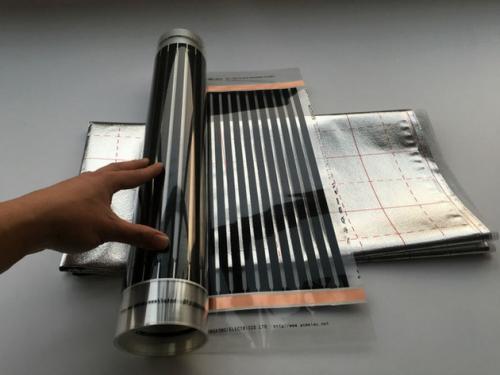

Пленочный теплый пол под линолеумом или плиткой работает по-другому. Здесь под поверхностью (плитка, линолеум или ламинат) находятся прозрачные полиэстеры с полосами с карбоновым напылением (или пастой). Каждая полоска подключается к медной шине — на нее подается напряжение. При прохождении тока через карбоновую пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина при этом нагреваются очень слабо. Создаваемый инфракрасный поток энергии греет поверхности, на которые попадает, и в данном случае это пол. Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для тепла. Аналог — солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают поверхности, встречающиеся на их пути.

Принцип работы инфракрасных систем давно известен и успешно применяется в настенных, потолочных или навесных обогревателях. Она успешно доказала свою эффективность в течение лет. С развитием технологий научились производить укладку инфракрасного теплого пола под ламинат или другое покрытие. Это стало возможно за счет разработки пленочных обогревателей с карбоновым напылением.

Преимущества

Есть ряд плюсов, свойственных данным системам:

1. Толщина пленки — 0.5 мм. Это позволяет спрятать ее под любое покрытие, даже тонкий линолеум. Это же преимущество позволяет реализовать пленочный теплый пол своими руками, так как трудоемкие работы по заливке и стяжке исключены. Также это решение не предполагает поднятие уровня пола на сантиметры, что часто становится причиной использования такой системы в квартирах с низкими потолками.
2. Равномерность нагрева пола и стабильная температура. Если нагревательные элементы расположены под ламинатом, который очень чувствителен к перепадам температур, то в случае с электрическими (не инфракрасными) или водяными системами возникает вероятность его порчи из-за поломки терморегулятора. При нагреве свыше 40 градусов возможно его вспучивание или расхождение швов. При применении пленочных систем нагрев свыше 40 градусов невозможен даже с неисправным терморегулятором, поэтому ламинат или линолеум, плитка не пострадают.
3. В многоэтажных домах использование классических систем теплого пола порой невозможно из-за необходимости производить заливку, что чревато утяжелением конструкции. Единственный возможный вариант — применение пленочных инфракрасных систем.
4. Гибкость — систему можно реализовать во всех помещениях, даже с высокой влажностью. Можно установить инфракрасный теплый пол под плитку, ламинат, линолеум, паркетную доску. То есть, систему можно реализовать даже в ванной комнате или санузле, но так как в этих помещениях повышенный уровень влажности, и на пол всегда попадает вода, то здесь обязательно заземление или наличие устройства защитного отключения в электрической цепи.
5. Передача энергии начинается почти мгновенно при включении питания. Это позволяет быстро довести температуру в помещении до комфортной. Такая система прекрасно работает с модной технологией «умный дом», поддается программированию. То есть можно задать точное время включения и отключения обогрева или указать требуемую температуру — она будет поддерживаться все время в помещении.
6. В отличие от обычных электрических или водяных радиаторов, инфракрасный теплый пол под линолеумом не сжигает кислород и не сушит воздух, что особенно приятно людям, страдающим хроническими респираторными заболеваниями.
7. Отсутствие вихревых потоков. Обычные радиаторы на стенах затягивают холодный воздух снизу и выпускают горячий сверху, тот движется к верхней части комнаты, охлаждается и садится. В результате создаются мощные потоки, гоняющие пыль по помещению. Инфракрасный пол нагревается равномерно и несильно, что исключает точечные завихрения.

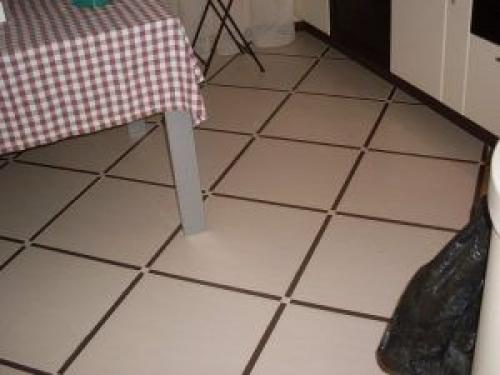

Монтаж инфракрасного теплого пола под плитку. Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

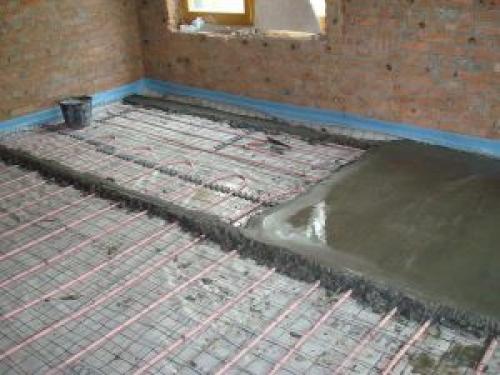

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Инфракрасный теплый пол горит. В каких случаях горит ИК пленка

Технология монтажа инфракрасного (ИК) пленочного пола является не сложной процедурой, которая под силу даже неискушенному в электрических делах пользователю. Тем не менее, она требует особого внимания и тщательного следования инструкциям производителя. Несмотря на то, что в интернете есть много видеороликов и письменных рекомендаций, даже профессиональные мастера нередко допускают грубые ошибки, приводящие к выходу из строя инфракрасной пленки и другим негативным последствиям.

В рамках этой статьи мы попытались собрать наиболее распространенные ошибки монтажа теплых полов на основе ИК пленки. Итак, давайте разбираться по порядку:

1. Укладка ИК пленки внахлест.
   В данном случае имеется в виду ситуация, когда две полосы пленочного пола при установке накладываются друг на друга и перекрывают токопроводящие шины. Такой монтаж недопустим и, можно сказать больше – опасен для здоровья и жизни. В ходе дальнейшей эксплуатации токопроводящие элементы будут нагревать друг друга и в «лучшем» случае из-за перегрева теплый пол выйдет из строя. В худшем – приведет к пожару. В инструкции любого производителя всегда отмечается подобный пункт.
2. Подрезание полимерной изоляции вплотную к токопроводящей шине.
   Технология производства инфракрасной пленки подразумевает надежную изоляцию токопроводящих элементов. При неудачной попытке подрезать полимерный край полосы пленочного пола может быть нарушена целостность электроизоляционного материала. Поэтому в данном вопросе следует быть особенно внимательным, поскольку при оголении токопроводящих элементов существует опасность поражения электрическим током.
3. Некорректная установка клемм (клипс).
   Подключение ИК пленочного нагревателя к электрической сети производится только ПАРАЛЛЕЛЬНО. И никак иначе. Каждая полоса имеет две токопроводящие шины, соответственно, и мест соединения должно быть тоже два. Нельзя соединять одной клипсой две токопроводящие шины от соседних полос. Во-первых, это создает нахлест, о котором мы уже писали в первом пункте, во-вторых, это нарушение технологии монтажа.
4. Нарушение изоляции контактов шин и проводов.
   Точки подключения контактных клипс должны быть надежно заизолированы с двух сторон. Клипса должна располагаться примерно посередине изолирующего скотча.
5. Нарушение изоляции незадействованных концов шин.
   Собственно, ситуация аналогичная той, которая описана в пункте 4. Незадействованные концы медных токопроводящих лент должны быть тщательно изолированы с помощью скотча.
6. Крепление ИК пленки к основанию с нарушением целостности элементов.
   Категорически запрещается вбивать гвозди, дюбели, крепления в финишное покрытие, под которым установлена система инфракрасного обогрева. В этом случае можно повредить важные элементы пленочного пола, что является нарушением технологии и техники безопасности.

Источник: https://doma-na-veka.ru/novosti/infrakrasnye-poly-pod-laminat-osobennosti-vzaimodeystviya-s-laminatom

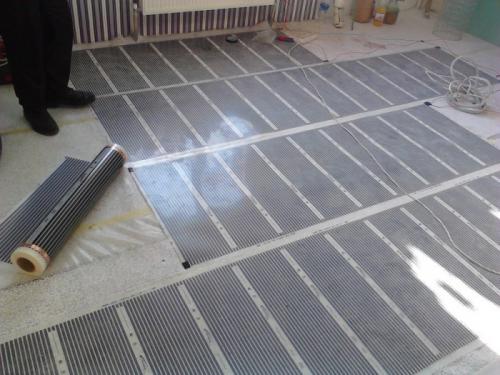

Монтаж инфракрасного теплого пола под линолеум. Инфракрасный пол и линолеум

Сразу стоит отметить, что линолеум сравнительно капризный напольный материал. Поэтому для комбинации его с инфракрасным теплым полом следует подойти ответственно. Например, при нагреве некоторые марки линолеума могут покоробиться, усесть или растянуться. Более того, некоторые виды материала под воздействием высокой температуры в воздух начинают выделять вредные вещества для организма человека и домашних животных. Если приобрести дорогой линолеум, у которого есть плотная подложка, то работа инфракрасного теплого пола будет сведена на нет. Учитывая все это, следует тщательно разобраться в этом вопросе.

Прежде всего давайте рассмотрим, можно ли укладывать инфракрасный теплый пол под линолеум. Ответ очень прост – можно. Однако здесь необходимо учитывать большое количество нюансов. Если говорить за экономическую сторону, то такое решение и комбинация этих технология не требует серьезных вложений. Например, монтаж инфракрасного теплого пола можно осуществить самостоятельно. Также и монтаж линолеума аналогично осуществляется своими руками.

Ключевой фактор, который необходимо учитывать – безопасность покрытия. И об этом необходимо думать на этапе его выбора. Для этого обязательно изучается его состав и определяется класс безопасности. В большинстве случаев производитель указывает из чего состоит линолеум.

Важно! Ряд производителей ставят специальный обозначающий знак, который указывает на совместимость материала с инфракрасным теплым полом.

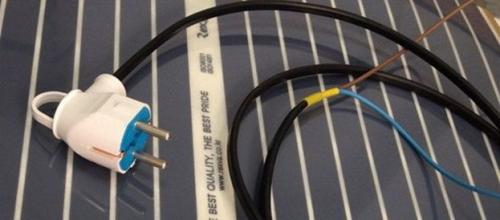

Подключение инфракрасного теплого пола без терморегулятора. Можно ли подключить теплый пол напрямую к розетке?

Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).

1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!

2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.

Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.

Такая возможность есть, но при этом учтите несколько рекомендаций.
Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.
Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.
Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.
Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра
Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.
Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo . Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.

Почему производители против и зачем еще нужен терморегулятор?

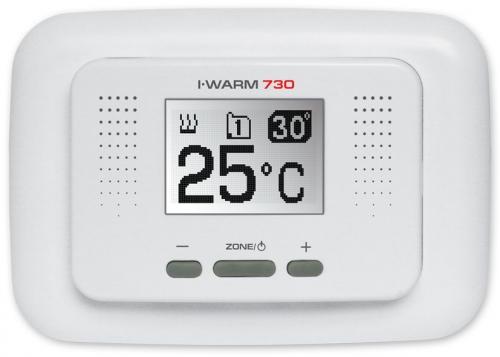

Терморегулятор оснащен датчиком температуры и это не просто так.

Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.
Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.
Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.

К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.
Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.

+7 (812) 628-6276

Ну а кабельные теплые полы и нагревательные маты включать в розетку категорически запрещено, исключением является краткосрочное включение для проверки их на работоспособность, долгосрочная работа таких систем без терморегулятора не только снимет действие гарантии, но и пагубно скажется на их работе.

Источник: https://doma-na-veka.ru/novosti/montazh-infrakrasnogo-elektricheskogo-teplogo-pola-etapy-ustanovki-plenochnogo-teplogo-pola

Последовательное подключение пленочного теплого пола. Пленочный теплый пол схема подключения

Пленочный теплый пол: схема подключения и монтаж своими руками

Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.

Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.

Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.

Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.

Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.

В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.

Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Конструкция

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

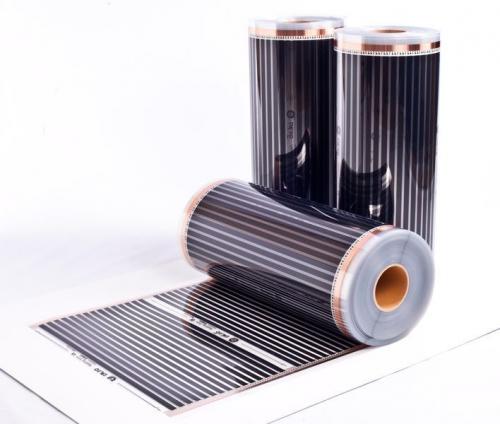

• Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

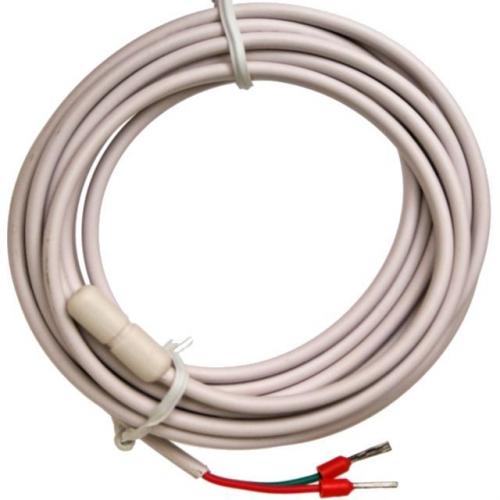

• Для определения температуры поверхности пола используется термодатчик.

• Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

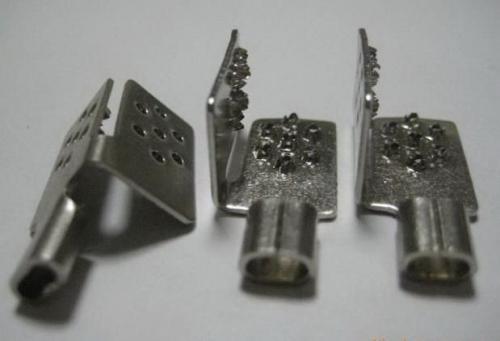

• Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.

• Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.

Температура плавления (130 С 0 ). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С 0 .

Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
