Как сделать водяной тёплый пол под плитку и ламинат. Тёплый водяной пол под плитку – пошаговая инструкция по монтажу

Кафельная плитка — популярное напольное покрытие, она практична и красива. Наиболее часто укладывается в ванной комнате или кухне.

Однако, плитка — является холодным материалом, особенно это становится заметно в зимний период. Поэтому, если вы хотите использовать данное покрытие, оптимальным вариантом монтажа под плитку будет водяной тёплый пол — предлагаем узнать как произвести монтаж своими руками .

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной —;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Идеальным вариантом является укладка керамического изделия на бетонную стяжку, которой залит контур тёплого пола. Однако, при возникновении течи, придётся демонтировать не только бетонное основание, но и плитку.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии. Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах. А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Как сделать водяной теплый пол. Расчет теплого водяного пола

До монтажа и закупки материалов обязательно произвести расчет теплого пола. Для этого чертят схему с контурами, которая потом пригодится при проведении ремонтных работ, чтобы знать положение труб.

Если уверены, что в определенном месте всегда будет стоять мебель или сантехника, в этом месте трубы не укладывают.
Длина контура диаметром 16 мм не должна превышать 100 м (максимум для 20 мм составит 120 м), иначе давление в системе будет плохим. Таким образом, каждый контур приблизительно занимает не более 15 кв. м.
Разница между длиной нескольких контуров должна быть небольшой (менее 15 м), то есть все они должны быть равномерной длины. Большие комнаты, соответственно, делят на несколько контуров.
Оптимальный шаг укладки труб составляет 15 см при использовании хорошей теплоизоляции. Если же зимой частенько бывают морозы ниже -20, то шаг уменьшают до 10 см (можно только у наружных стен). А на севере не обойтись без дополнительных радиаторов.
При шаге укладки 15 см расход труб составляет примерно 6,7 м на каждый квадрат помещения, при укладке через каждые 10 см – 10 м.

Вообще вопрос, как рассчитать теплый водяной пол, требует отдельного рассмотрения, т. к. при проектировании учитывают множество нюансов: теплопотери, мощность и т. д.

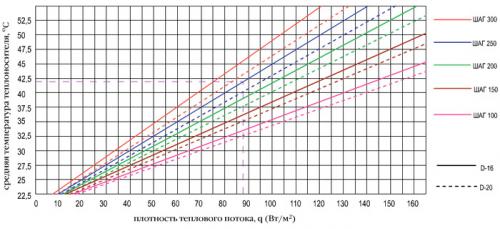

На графике показана зависимость плотности потока от средней температуры теплоносителя. Пунктиром указаны трубы диаметром 20 мм, а сплошными линиями – 16 мм.

В графике показаны данные, справедливые только при использовании цементно-песчаной стяжки толщиной 7 см, с покрытием плиткой. Если толщину стяжки увеличивать, к примеру, на 1 см, то плотность теплопотока понижается на 5-8%.

Чтобы найти плотность потока, сумму теплопотерь помещения в Ваттах делят на площадь укладки труб (вычитают отступы от стен).
Средняя температура высчитывается как среднее значение на входе в контур и выходе из обратки.

Оптимальная температура на входе и выходе не должна отличаться более чем на 5-10 градусов. Максимальная температура теплоносителя не должна превышать 55°С.

Чтобы рассчитать длину контура, активную площадь обогрева в квадратных метрах делят на шаг укладки в метрах. К этому значению прибавляют размер загибов и расстояние до коллектора.

По приведенной схеме можно выполнить лишь грубый расчёт и сделать окончательную регулировку за счет смесительного узла и термостатов. Для точной проектировки обязательно обращаться к профессиональным теплотехникам.

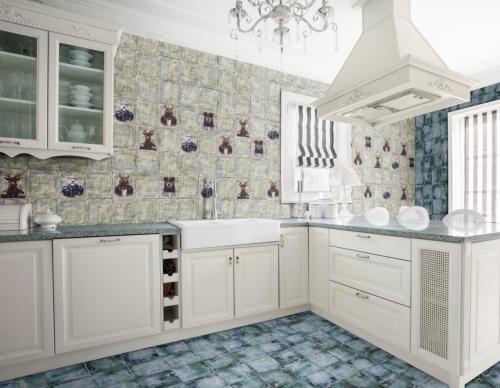

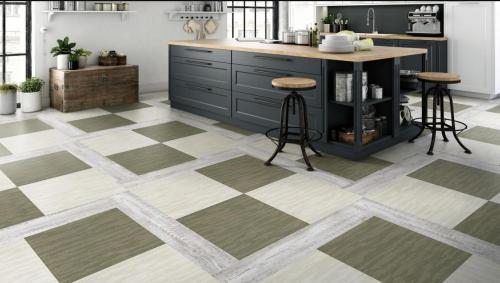

Что лучше положить на пол на кухне. 7 лучших вариантов пола на кухне

Строительная индустрия сегодня предлагает массу отличных вариантов для пола. Плюсы-минусы, правда, есть у каждого — и прямо сейчас попробуем с этим разобраться.

Плитка или керамогранит

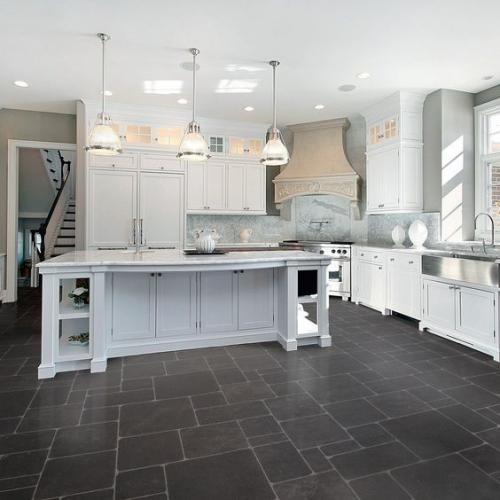

Самым популярным материалом для обустройства пола на кухне по праву считается плитка. Как ни крути, но в сознании подавляющего большинства людей этот материал уже давно прочно ассоциируется с надежностью, удобством и эстетическим совершенством. Забегая вперед: все справедливо.

Напольная плитка:

абсолютно не боится влаги и средств бытовой химии;
устойчива к истиранию;
доступна во множестве расцветок и фактур;
достаточно прочная для того, чтобы справиться с механическими воздействиями разных типов.

К тому же, она изготавливается из обожженной глины и прекрасно отвечает всем современным экологическим стандартам.

Как правильно выбрать плитку для кухни и коридора, вы узнаете из нашей отдельной статьи .

Мнение эксперта

Дмитрий

продавец-консультант в строительном магазине

Керамогранит - это та же керамическая плитка, которую обожгли под более высокой температурой. За счет этого она выдерживает максимальные нагрузки, прочна на изгиб и отлично подходит для использования на открытом пространстве. При этом может выглядеть как обычная керамика, ведь производители благополучно освоили выпуск глазурованного керамогранита, при котором на поверхность наносится дополнительный текстурный слой материала.

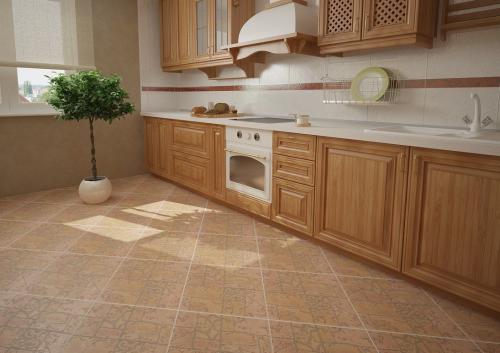

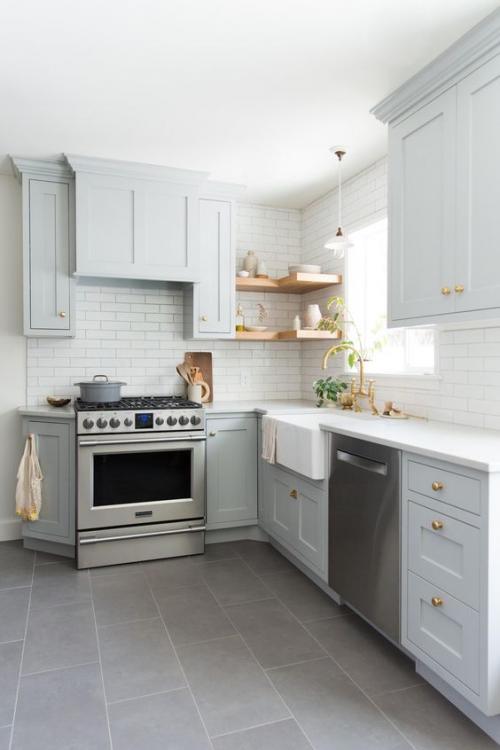

Плитка на полу кухни всегда смотрится выигрышно и создает гармоничный цветовой ансамбль с ближайшим окружением. Подбирая оттенок или текстуру для пола, можно опираться на оформление фартука — такая «перекличка» часто встречается в современных интерьерах.

Класть плитку на пол кухни можно 5 способами:

прямой вариант — фрагменты укладываются один к другому параллельно стенам;

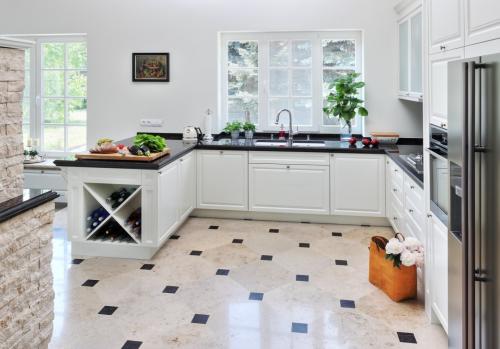

по диагонали — тут фрагменты идут под углом 45 градусов к стене;

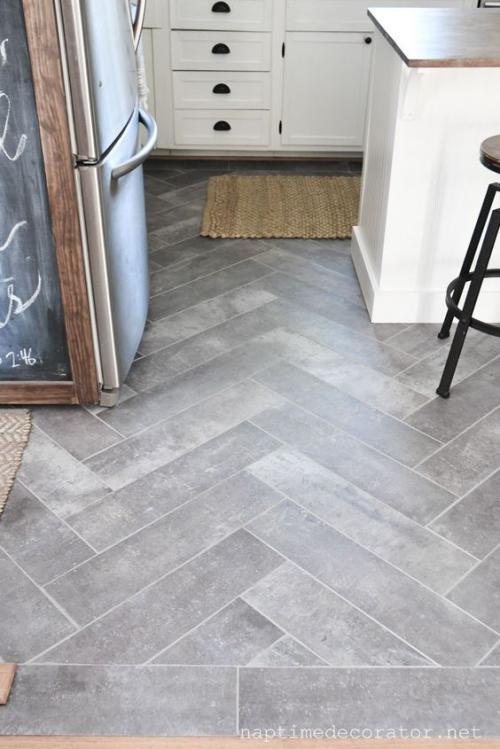

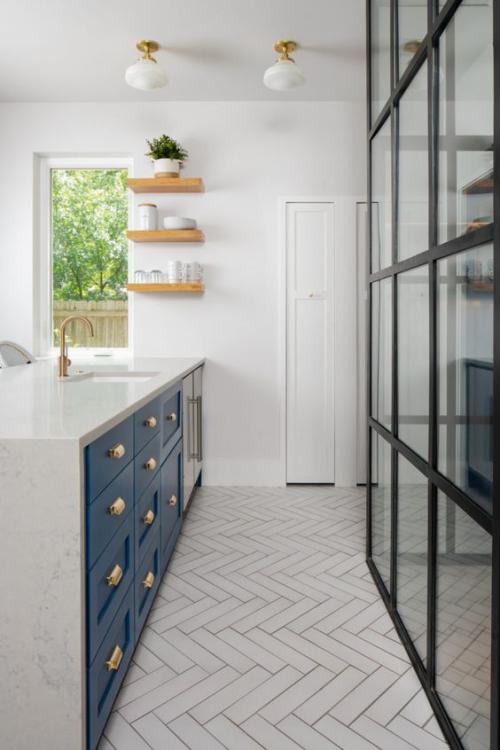

елочкой — имитирует укладку паркетной доски;

вразбежку — укладка плитки со смещением, наподобие кирпичной кладки;

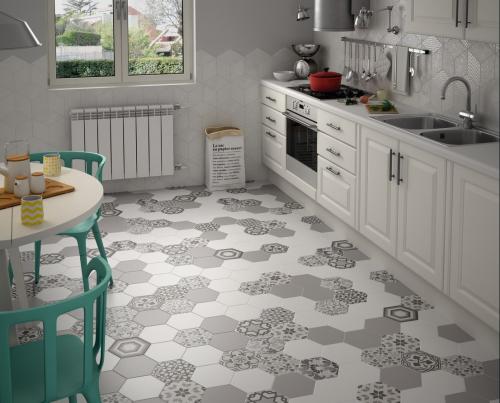

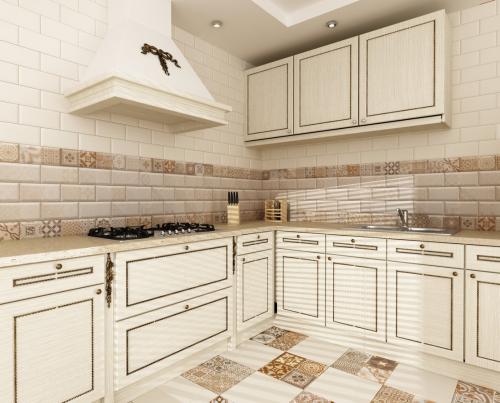

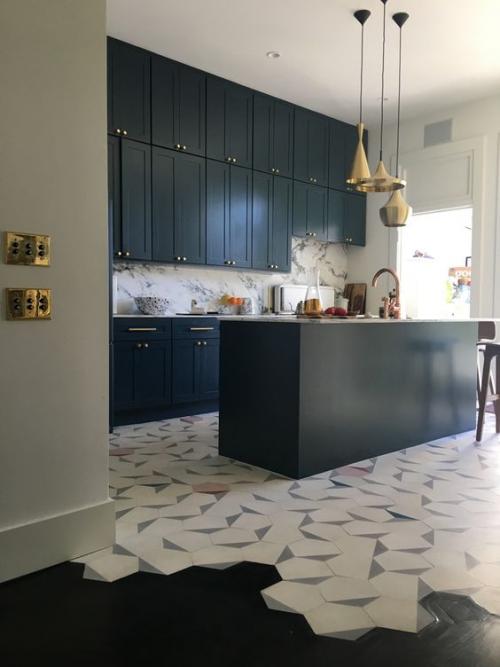

модульная сетка — укладывается плитка разных размеров или цвета.

Чтобы правильно определить лучший способ укладки плитки на пол кухни, нужно заранее просчитать количество квадратных метров. При этом обязательно учитывать размер каждой плитки. В варианте на косую расход материала всегда больше, поэтому рекомендуют добавлять как минимум 10-15% при покупке.

В сравнении с другими материалами для оформления пола кухни плитка имеет солидный декоративный потенциал. Во многом благодаря добавлению в коллекцию вставок и бордюров, делающих напольный рисунок максимально выразительным и интересным. Эти вставки, как правило, выглядят как небольшие квадратики 6х6 и выше и при разработке проекта идут в соотношении 1:1 к основной плитке.

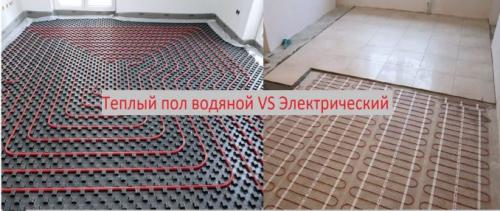

Теплый пол, как правильно сделать. Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Какой пол лучше сделать в частном доме. Укладка деревянного пола

Деревянный пол для создания покрытия в частных домах выбирается довольно часто. Это обусловлено его экологической чистотой. Многие хотят иметь качественное покрытие из древесины. Такие полы отличаются рядом существенных преимуществ.

При тщательной обработке деревянный настил может служить десятилетиями, не меняя своего внешнего вида и физических характеристик. Кроме того, деревянные полы обладают высокими теплоизоляционными свойствами. Они создают в доме уют. Кроме того, монтаж деревянного настила проводится своими руками. Для работы понадобится подготовить стандартный набор инструментов.

Прежде чем сделать пол в частном доме, стоит позаботиться о выборе сорта древесины. Ее следует подбирать в соответствии с типом строения. Пол устраивается из нескольких слоев. В нем должна присутствовать тепло- и гидроизоляция. Подпол выполняет роль воздушной прослойки. За счет нее деревянные элементы не будут подвергаться воздействию влаги. На них не разовьется плесень или грибок.

Половое покрытие в процессе эксплуатации постоянно испытывает механические нагрузки. Именно поэтому древесина, которая будет выбрана для пола, должна обладать хорошими техническими показателями. Перед устройством покрытия доски следует просушить. Влажность деревянных элементов не должна превышать 12%.

Также стоит визуально осмотреть элементы будущего пола. На них не должно быть сколов и трещин. В противном случае это может сказаться на качестве покрытия. Также перед укладкой деревянные элементы обрабатываются антисептиками и антипиренами. Это позволит продлить срок службы таких изделий.

Монтаж деревянного пола проводится в следующей последовательности:

Сначала следует определить места установки опор. На место убранной плодородной почвы следует засыпать гравий. Сверху засыпается песок. Так выполняется подушка. Каждый слой следует тщательно утрамбовать. Торцы опорных столбов оборачиваются гидроизоляционным материалом. Обычно для такой цели используют рубероид.

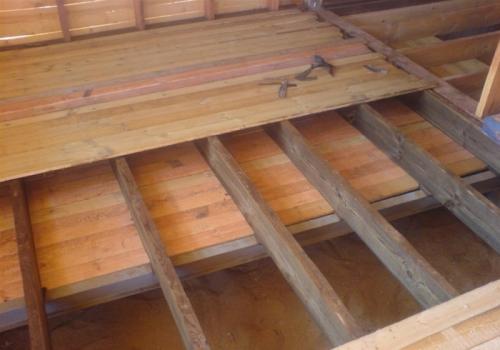

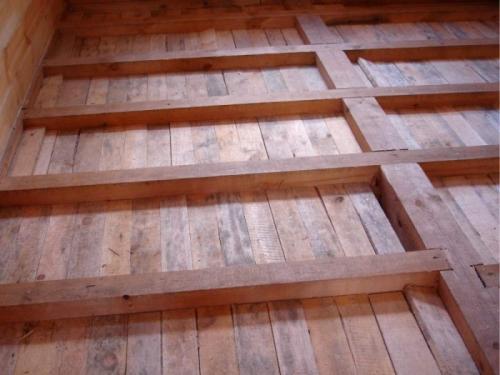

После этого следует уложить балки. И крепят к опорам при помощи уголков и саморезов. Полы в загородном доме следует тщательно утеплить. Профессиональные строители рекомендуют перед монтажом утеплителя укладывать фанерные листы. В качестве материала утепления обычно используется минеральная вата.

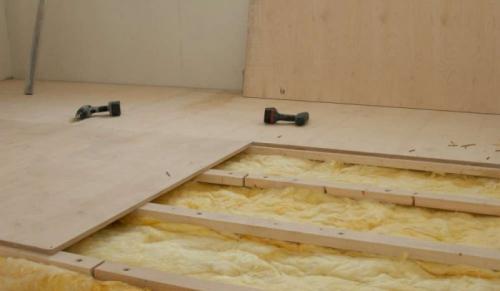

Когда слой утеплителя уложен, можно начинать выполнение чернового настила. Доски следует выбирать таким образом, чтобы они плотно прилегали друг к другу. Для их соединения с балками применяются саморезы. Между черновым полом и стенами оставляется около 1,5 см. такие зазоры позволяют исключить перекосы конструкции при тепловом расширении.
Сверху на черновой пол укладывается пароизоляция. Она обычно имеет толщину 200 микрон. Стыки полотна проклеиваются строительным скотчем. Края пароизоляции заводятся на стены на высоту 20 см. После укладки пленки следует начать укладку финишного покрытия.

Источник: https://aystroika.info/novosti/kak-sdelat-teplyy-pol-pod-plitku-elektricheskiy-teplyy-pol-dlya-ukladki-pod-plitku

Заливка теплых полов самый надежный и простой способ. Водяной тёплый пол своими руками – устройство и пошаговый монтаж

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

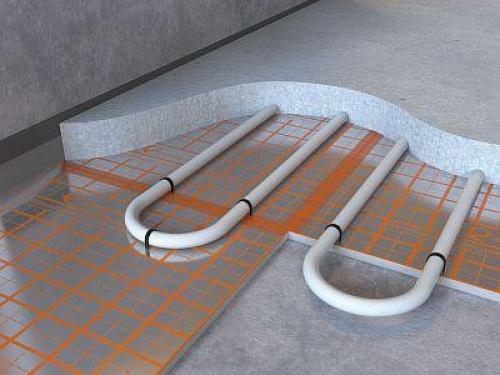

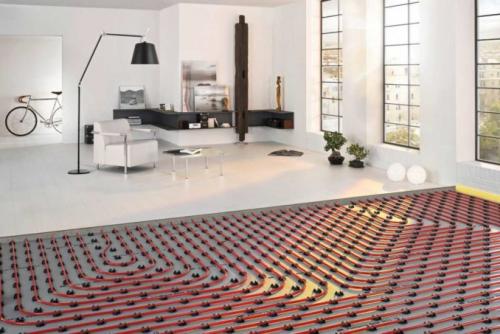

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

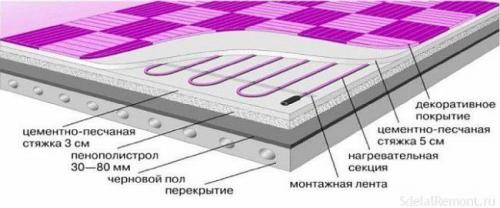

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

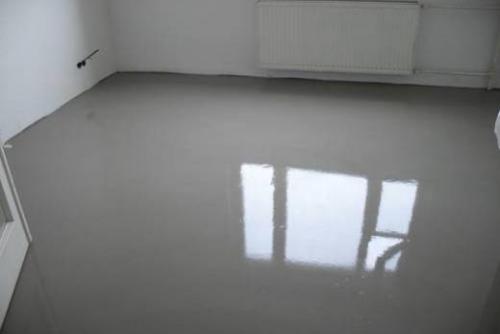

Как залить пол в квартире своими руками под ламинат. Наливные полы: подготовка полов самонивелирующимися смесями

В многоэтажных квартирах, где в качестве перекрытия используются ровные плиты, обустраивать полноценную стяжку под ламинат может быть нерационально. Ведь в этом случае достаточно просто достичь идеальной плоскостности и горизонтальности. Приемлемый вариант – использование наливного пола.

Наливные полы представляют собой сухие смеси на основе цемента или гипса. За счет модифицирующих добавок, раствор приобретает повышенную текучесть и равномерно растекается на поверхности. Тем самым образуется идеально ровный слой как по горизонтальности, так и по плоскостности.

Выбор материалов наливного пола под ламинат

Как и упоминалось, наливные полы бывают гипсовыми и цементными. У многих могут возникать сомнения относительно эффективности использования гипсовой смеси в качестве пола. Однако на практике, такой вид чернового покрытия ведет себя в эксплуатации ничем не хуже, чем цементный. И достигается такой результат за счет наличия полимерных добавок в составе. Они повышают прочность, стойкость влаге, трещинам и другим воздействиям.

Для чернового основания под ламинат можно использовать наливные полы на гипсовой основе следующего типа:

Наливной пол ОСНОВИТ СКОРЛАЙН FK 48 R . Быстротвердеющий состав на гипсовой основе. Наносится толщиной от 3 мм и обеспечивает быструю скорость набора прочности. Идеален для сборных полов, включая ламинат и паркетную доску.
Наливной пол Dauer ЭКОЛАЙН . Отлично растекается по поверхности. Имеет более продолжительную жизненность раствора (90 мин). Характеризуется повышенной стойкостью к расширению, трещинообразованию и влажности. Наносить его можно слоем от 5 до 100 мм.

Для чернового основания под ламинат можно использовать наливные полы на цементной основе следующего типа:

Наливной пол ЕК LEVEL 3.0. финишный . Подойдет для ровных поверхностей без дефектов. Также будет отличным выбором для идеального выравнивания поверхностного покрытия черновой стяжки. Наносится сверхтонким слоем от 1 до 10 мм. Быстро твердеет, обеспечивает высокую прочность даже при такой толщине.
Наливной пол ЕК LEVEL 2.0. быстротвердеющий влагостойкий – разработан специально для помещений с повышенным уровнем влажности. В состав включены гидрофобизаторы и пластификаторы. Допускается исползать для обустройства полов на кухнях, в коридорах, ванных комнатах. Толщина наносимого слоя: 2-100 мм.
Наливной пол Юнис Горизонт универсальный быстротвердеющий Монолит . Может наноситься от 2 до 100 мм. Дополнительно армирован волокнами, за счет чего способен выдерживать повышенные нагрузки.
Наливной пол Юнис Горизонт универсальный быстротвердеющий – состав для получения высокопрочного напольного покрытия. Характеризуется наличием пластификаторов, за счет чего обладает повышенной стойкостью к трещинообразованию и нагрузкам. Допускается применять на системах «теплых полов». Может наноситься слоем от 2 до 100 мм.
