На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

• бетонные;
• легкие;
• тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями. Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см.

Важно! При оборудовании системы отопления подобного типа важную роль играют технологические ограничения. Новая бетонная стяжка обладает значительным весом (200-300 кг/м²), поэтому при укладке теплого пола в обычной комнате площадью 15 кв. м. на перекрытие будет давить бетонный монолит весом в 2-3 тонны.

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

*

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Схемы укладки труб теплого водяного пола. Раскладка труб

Осуществляется с определенным шагом и в нужной конфигурации. При этом рекомендуется подающий трубопровод следует укладывать ближе к наружным стенам.

При укладке “одиночный змеевик” (рис.2) распределение температуры поверхности пола не равномерное.

Рис.2 Укладка петель теплого пола одиночным змеевиком

При спиральной укладке (рис.3), трубы с противоположными направлениями потоков чередуются, причем наиболее горячий участок трубы соседствует с наиболее холодным. Это приводит к равномерному распределению температуры по поверхности пола.

Рис.3 Укладка петель теплого пола спиралью.

Укладка трубы производится по разметке, нанесенной на теплоизолятор, якорными скобами через 0.3 - 0.5 м, либо между специальными выступами теплоизолятора. Шаг укладки рассчитывается и лежит в пределах от 10 до 30 см, но не должен превышать 30 см иначе возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла через стены. Длина одного контура (петли) теплого пола не должна превышать 100–120 м, потери давления на одну петлю (вместе с арматурой) не более 20 кПа; минимальная скорость движения воды – 0,2 м/с (во избежание образования в системе воздушных пробок).

После раскладки петель, непосредственно перед заливкой стяжки, производится опрессовка системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.

При заливке цементно-песочной стяжки труба должна находиться под давлением воды 0,3 МПа при комнатной температуре. Минимальная высота заливки над поверхностью трубы должна быть не менее 3 см (максимальная рекомендуемая высота, по европейским нормам - 7 см). Цементно-песчаная смесь должна быть не ниже марки 400 с пластификатором. После заливки стяжку рекомендуется «провибрировать». При длине монолитной плиты более 8 м или площади больше 40 м²необходимо предусмотреть швы между плитами минимальной толщиной 5 мм, для компенсации теплового расширения монолита. При прохождении труб через швы они должны иметь защитную оболочку длиной не менее 1 м.

Пуск системы осуществляется только после полного высыхания бетона (примерно 4 дня на 1 см толщины стяжки). Температура воды при пуске системы должна быть комнатной. После пуска системы ежедневно увеличивать температуру подаваемой воды на 5°С до рабочей температуры.

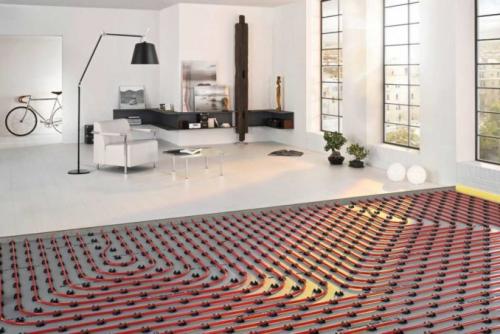

Теплый пол, как правильно сделать. Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Схемы теплого пола водяного укладки несколько контуров. Проект водяного теплого пола

Водяной теплый пол набирает популярность среди жителей нашей страны. К сожалению, квалификация проектировщиков систем отопления заметно отстает от существующего спроса. Поэтому в этом сегменте царит полная вакханалия, и делают, в основном, как у кого получится.

Проектирование водяного теплого пола, как и любой системы отопления следует производить квалифицированному специалисту согласно по руководств и методик по проектированию систем напольного отопления написанных инженерами крупных производителей из Европы. Там все расписано подробно.

Но так, как инструкции в нашей стране читать не принято, то все любят консультироваться у такого же неграмотного соседа или проходившего рядом сантехника, или прочитать опусы таких же "продвинутых юзеров" на интернет-форуме. А то и делают, иной раз, вообще без какого либо эскиза, а просто на глаз. И у некоторых (о чудо) даже бывает что и работает. Кстати, некоторые продвинутые само-стройщики, вникнув в тему, начинают разбираться в предмете лучше многих "профессионалов".

Но то, что может проскочить в случае использования водяного пола лишь для комфортного подогрева пола при наличии радиаторной системы отопления, может сопровождаться большими проблемами при использовании водяного пола как единственной системы отопления.

И, раз уж, существует много людей, по тем или иным причинам желающих сделать водяной теплый пол своими руками, то попробуем и мы дать некоторые советы. Может кому то поможет это избежать распространенных ошибок. Водяной пол - дело то хорошее)

Очень краткие рекомендации:

• Шаг труб водяного пола в условиях характерных для нашей страны теплопотерь в зданиях рекомендуется делать с переменным шагом от 100-150 вдоль наружных стен с повышенными теплопотерями (в краевой "рантовой" зоне) и до 200-250-300 мм во внутренних зонах помещений.
• Шаг труб делается 100-150 мм в санузлах, бассейнах, и т.п. (т.е. там где люди находятся босиком).
• Расстояние от стен до труб 70-100 мм.
• По периметру помещений укладывается демпферная лента для компенсации теплового расширения греющей плиты.
• Трубы контуров там где они часто расположены, например, у распределительного коллектора и транзитные трубы - прокладываются в гофр-трубе или трубной теплоизоляции для снижения повышенной теплоотдачи.
• Распределительный коллектор тяготеет к центру этажа.
• Под греющую плиту теплого пола укладывается слой утеплителя необходимой толщины
• Транзит труб контуров через помещения производится в пазах (штробах) в толще утеплителя (пенополистерола) с одетыми на транзитные участки гофор-трубой или трубным утеплителем.
