Как врезать замок в дверь своими руками. Как вставить замок в межкомнатную дверь: разметка без трафарета

12.04.2023 в 11:06

Как врезать замок в дверь своими руками. Как вставить замок в межкомнатную дверь: разметка без трафарета

Отметить все необходимые точки, в которых будут выполняться отверстия для установки крепежных элементов, можно и без применения шаблона. Для этого существует инструкция, на которую необходимо обратить внимание. Разметка производится с помощью карандаша или мела.

В первую очередь требуется от пола отмерить расстояние, равное 1 м. В нужной точке выполняется горизонтальная отметка. Далее необходимо провести вертикальную линию. Точка пересечения двух линий является центром монтажа запорного механизма. Подготовительный этап врезки замка в межкомнатную дверь своими руками требует особой внимательности. После разметки места, в котором будет располагаться запорное устройство, производится определение точек, соответствующих отверстиям защелки (на торцевой поверхности) и ручки двери.

Как врезать замок в дверь своими руками. Как вставить замок в межкомнатную дверь: разметка без трафарета

Если нет трафарета, то можно воспользоваться рулеткой и карандашом

Затем нужно приложить корпус запорного механизма к линиям и выполнить отметку нижнего края устройства. Далее необходимо развести планки. Дистанция в этом случае соответствует толщине замка. После разводки осуществляется разметка двух параллельных линий, которые должны располагаться перпендикулярно горизонтальным прямым на расстоянии 5 см.

Обратите внимание! Точность выполнения замеров влияет на правильность установки замка и ручки в межкомнатную дверь. Ошибки в разметке приводят к различным неполадкам, которые препятствуют нормальной эксплуатации запорного прибора. Замок устанавливается с торцевой стороны дверного полотна. При этом необходимо четко наметить центральную точку.

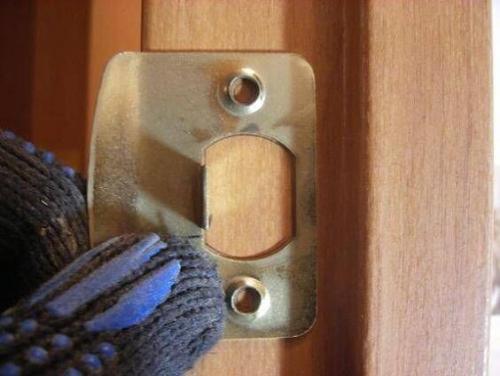

Далее нужно выполнить разметку позиций, в которых будут располагаться защелка и ручка. После этого производится разметка ответного отверстия, располагающегося на дверной коробке.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Все производители дверных конструкций как правило предлагают свои изделия без замков. На моделях дверей иногда может быть установлено затворное устройство, которая больше напоминает обычную защелку и не выполняет защитных функций против взлома. Поэтому покупателю предстоит врезка замка в деревянную межкомнатную дверь самостоятельно при помощи фрезера или без него.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Подготовительные работы

Перед тем, как самостоятельно устанавливать замок в дверной блок, необходимо разобраться с конструкцией затворного механизма, подготовить необходимые инструменты. От особенностей конструкции изделия будет зависеть техника его монтажа. При этом обустройством дверных проемов опытные мастера рекомендуют заниматься только после финишной отделки половых оснований.

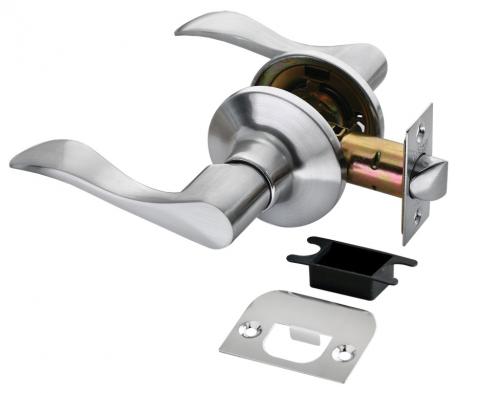

Проще всего вмонтировать в межкомнатную дверь обыкновенную ручку-защелку. В полотне двери выполняется отверстие, соответствующее диаметру изделия.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

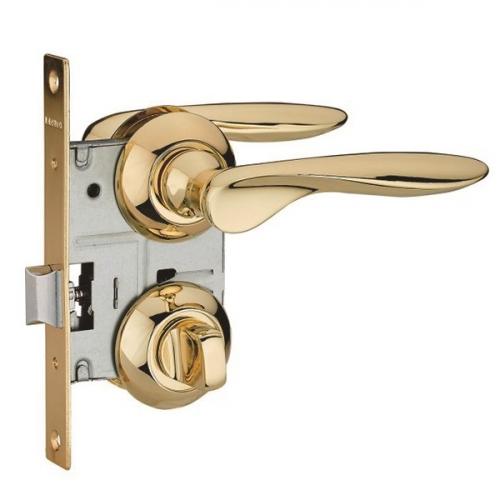

Сложнее осуществить монтаж дверного замка, оснащенного поворотным фиксатором или с личинкой и дверной ручкой. В этом случае дополнительно необходимо делать гнездо в торцевой части дверной створки, отдельные отверстия для ручки и сердцевины затворной системы.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

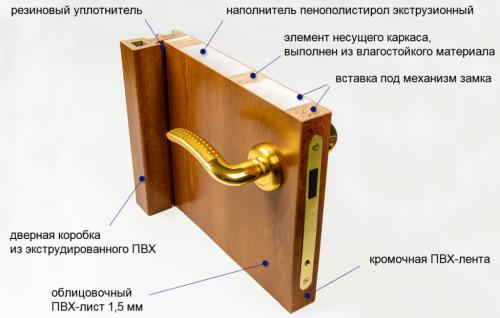

При этом важно правильно рассчитать высоту монтажа ручки. Если дверная конструкция деревянная, то по данному параметру ограничений нет. А при обустройстве каркасных конструкций дверная ручка врезается исключительно в месте расположения поперечного бруса. Как правило, этот элемент конструкции расположен от основания полотна двери на расстоянии 90-100 см. При этом в зависимости от толщины створки варьируется и толщина бруска.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Монтаж запорного механизма чаще осуществляется в полотно, уже зафиксированное в коробе. Но если дверной блок еще не установлен, тогда лучше сразу врезать запор в дверное полотно.

При выемке материала под затворный механизм с помощью ручной электрофрезы обязательно необходимо закреплять полотно на половом основании стапелем.

Необходимые инструменты

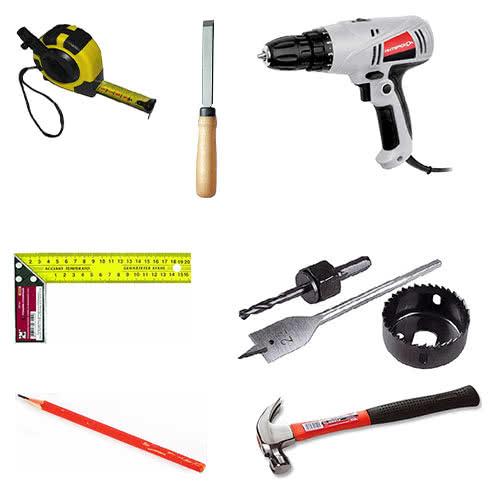

Чтобы врезать замок в межкомнатную дверь, изготовленную из дерева, своими руками, необходимо предварительно подготовить следующие инструменты:

  • Специальный треугольник для выполнения столярных работ;
  • Простой карандаш для нанесения разметки на полотно;
  • Измерительную рулетку или линейку;
  • Стамеску;
  • Молоток;
  • Набор отверток;
  • Шуруповерт;
  • Электрический фрезер ручной;
  • Комплект сверл;
  • Долото;
  • Стапель.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

В продаже есть специальные строительные наборы, в которые входят все необходимые инструменты для монтажа дверных блоков, врезки замков и установки фурнитуры.

Применение фрезерного станка

Врезка замка в установленную межкомнатную дверь в квартире или частном доме фрезером производится следующим образом:

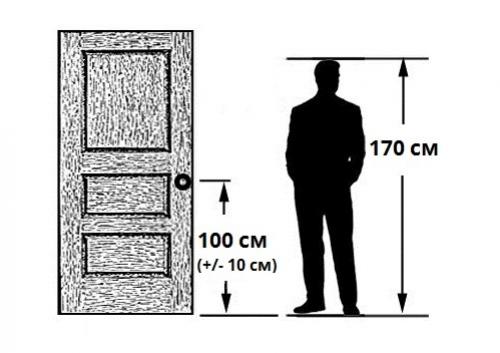

Затворное устройство крепится к дверному полотну на расстоянии от полового основания 1 м.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Дверная ручка может крепиться на любой высоте, по усмотрению хозяев жилого помещения.

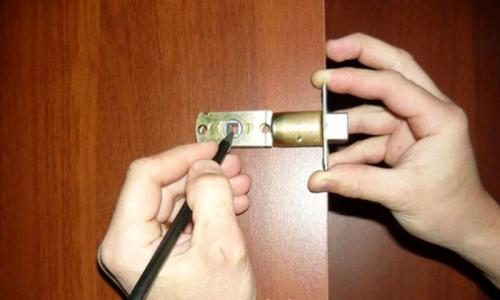

Устанавливается глубина врезки замкового механизма. Для этого берется столярный треугольник и измеряется корпус монтируемого изделия. Простым карандашом отмечается установленная глубина, обводится контур верхней части изделия.

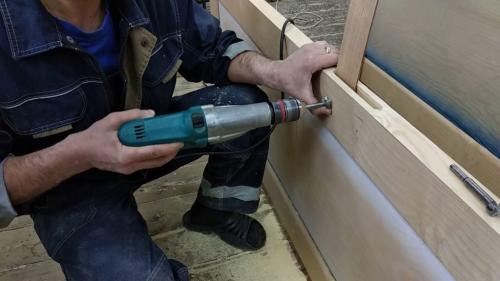

Далее выбирается место для монтажа сердцевины затворной системы и защелки. Механизм измеряется от конца сердцевины до центра, на полотно наносится соответствующая разметка и делаются отверстия электродрелью с использованием перьевого сверла.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

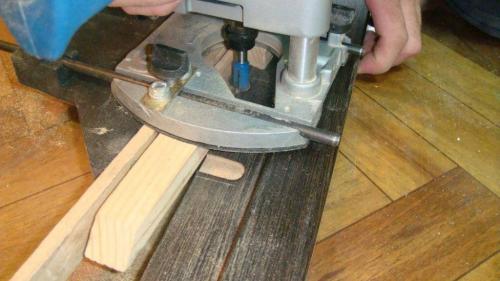

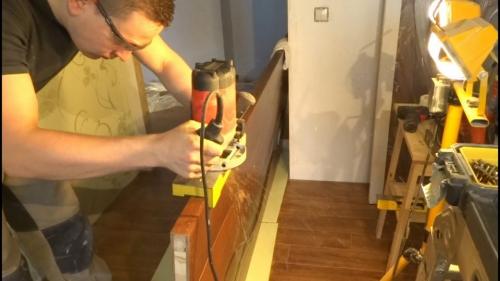

Далее осуществляет разметка для выемки материала под установку замка. Для этого изделие ригельной планкой необходимо прислонить к торцу двери и сделать отметки. Углубление выполняется с помощью фрезерного станка, на который устанавливается фреза необходимой окружности.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Важно, чтобы после монтажа ригельная планка не выступала за поверхность двери.

Далее делается выемка под механизм запора. Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Перед тем как устанавливать затворное устройство выемки обязательно нужно почистить от стружки, пыли и прочих сторонних частиц.

На заключительном этапе выполняется монтаж планки ригеля. Этот элемент конструкции крепится саморезами на торцевую часть двери. Далее устанавливается фурнитура.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Врезка без фрезерного оборудования

Многие также интересуются, как правильно врезать замок без использования фрезерного станка в межкомнатную дверь.
Необходимые инструменты:

  • Строительная рулетка;
  • Линейка;
  • От нижнего края дверной створки отмеряется расстояние 0,7-1 м. На этом участке будет устанавливаться замковое устройство. Его необходимо приложить к поверхности полотна и обвести заднюю часть конструкции. По нанесенной разметке делаются выемки стамеской и отверстия электродрелью.

Врезка замков в межкомнатные двери фрезером. Какой нужен фрезер для установки замка

Для резки петель и замков требуются образцы самых разных размеров. Для петель - неглубокий, исходя из толщины навески. Под замками - широкий и глубокий выбор. Поэтому профессионалы, устанавливающие порты, чаще всего используют два разных роутера:

  • легко снимается под петлями;
  • мощный с большими кусачками для снятия мерки под замками.

При выборе роутера для ввода замков в первую очередь определяется его способность выполнить поставленную задачу, то есть достичь глубины до дна лестничной площадки. Для этого подходят следующие роутеры:

  • ход фрезы от 70 мм и более;
  • размер хвостовика (цанги) 8-12 мм, желательно 12 мм;
  • длина фрезы от 110 до 130 мм.

Обычно фрезы с такими характеристиками по глубине погружения имеют мощность более 2 кВт и вес около 6 кг. Они легко справляются с поставленной задачей, но работать с ними не очень комфортно из-за их больших размеров и веса. Поэтому подбираются другие более легкие варианты с такими же показателями глубины, которые удобно выбирать для замков и петель.

Как врезать замок в дверь своими руками. Как вставить замок в межкомнатную дверь: разметка без трафарета 11

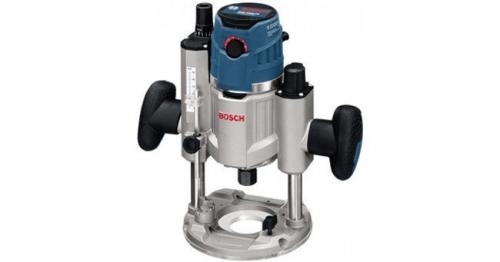

Например, BOSCH GOF 1600 CE PROFESSIONAL:

  • мощность электродвигателя -1600 Вт (1,6 кВт);
  • скорость резания - от 10 000 до 25 000 об / мин;
  • амплитуда хода фрезы вверх и вниз - 76 мм;
  • сменные клещи для хвостовиков - 8 мм, 10 мм и 12 мм;
  • вес 5,8кг.

Существуют модели с функциями, подходящими для глубины с равной и большей мощностью, до 2,5 кВт и многие другие бренды.

Более мощный и тяжелый роутер менее удобен для такой работы из-за большего веса и габаритов, но легче справляется с задачей, так как при прорезании глубоких ниш для замков и ручек защелок роутер испытывает значительные нагрузки.

Для ограничения глубины отбора проб используется регулировочная опора с тремя винтами на разной высоте. Эта функция доступна практически на всех моделях, поэтому при выборе она не выделяется как специальная или отдельная.

Источник: https://doma-na-veka.ru/stati/vrezka-zamkov-i-petel-v-mezhkomnatnye-dveri-svoimi-rukami-kakoy-nuzhen-frezer-dlya-ustanovki

Как врезать замок в металлическую дверь. Выбираем замок

При покупке металлических дверей, утрате ключей или возникновении желания установки нового замка в дверь более качественной модели приходится искать его в магазинах. Не рекомендуется покупать дешевый механизм и дверное полотно китайского производства. Опытные специалисты советуют остановить свой выбор на изделиях испанских, израильских и итальянских производителей. Они отличаются высоким качеством, надежностью и долгим сроком службы.

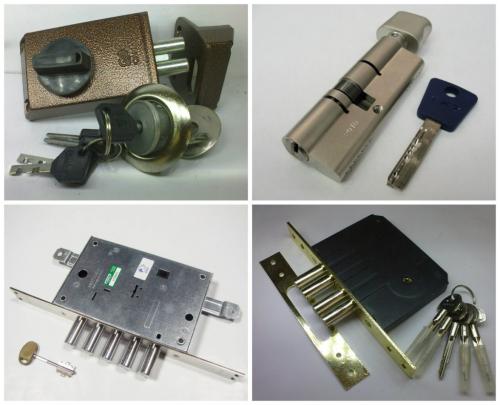

Изделия делятся в зависимости от типа механизма, уровня секретности и степени надежности на:

  • сувальдные;
  • цилиндровые;
  • дисковые;
  • ригельные;
  • магнитные;
  • электронные.

Чаще всего устанавливаются замки в дверь с сувальдным и цилиндрическим механизмами.

Хорошие замки выпускают российские компании «Поливектор», «Герион» и «Эльбор». Изделия должны быть с дополнительной ручкой. Она фиксирует полотно двери в закрытом положении. Лучше приобрести модели с сувальдным и цилиндровым механизмами. При установке замков в металлические двери необходимо учитывать толщину полотна. По надежности следует выбирать изделия третьего, а еще лучше — второго класса.

Существует несколько категорий дверных запорных механизмов. Их принято делить на 4 класса. Самые качественные относятся к 3-4 классу безопасности. Они и стоят дороже. Изделия первого класса — самые простые для взлома. Второй и третий класс — средней степени надежности. Их можно использовать в быту. Установить замок в металлическую конструкцию лучше четвертого или третьего класса безопасности.

Замки бывают врезными и накладными. В металлические двери своими руками вставляют врезные конструкции. Сувальдные механизмы обеспечивают надежную защиту квартиры от проникновения в нее непрошеных гостей. Принцип работы основан на наличии в механизме железных пластин. В каждой пластине имеются специальные фигурные вырезы. От количества вырезов зависит степень надежности устройства.

Как врезать замок в металлическую дверь. Выбираем замок

Большой популярностью пользуются цилиндровые модели изделий. В их состав входят штифты, укомплектованные пружинами. В железную дверь чаще всего вставляют замок такого типа. Вышедший из строя сердечник можно заменить. Самые защищенные и надежные дверные запоры — кодовые. Их устанавливают в офисные двери. Кодовый набор и магнитное устройство для считывания обеспечивают высокую надежность и качество замка.
