Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

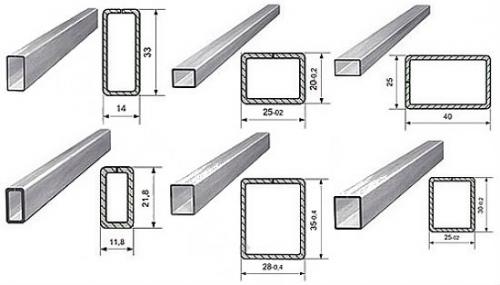

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Обратите внимание

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Обратите внимание! Из соображений минимизации затрат на строительство теплицы, трубы для каркаса можно выбрать материал из простой стали, без антикоррозийной заводской обработки. Чтобы защитить готовую конструкцию от коррозии, достаточно зачистить металл от ржавчины, прогрунтовать и покрасить.

Чертежи теплиц из профильной трубы с размерами. Плюсы и минусы

Как упоминалось ранее, современные теплицы из профтрубы – явление распространенное. К возведению таких построек обращаются из-за того, что они имеют много положительных качеств.

Ознакомимся с наиболее важными из них.

1. Постройки из профильной трубы, изготовленные по всем правилам, могут прослужить очень долго, не доставляя при этом хозяевам лишних хлопот.
2. Каркасы из профтрубы допустимо завершать различными укрывными материалами. Это может быть как стекло или поликарбонат, так и специальная пленка – выбор за хозяевами.
3. Теплицы из профтрубы могут похвастаться простыми, но при этом достаточно надежными креплениями.
4. Сборка таких сооружений не отнимает ни лишних сил, ни много свободного времени, поэтому многие хозяева берутся за самостоятельное их изготовление.
5. Из профильной трубы вполне возможно соорудить теплицу любой формы.
6. Грамотно сооруженная надворная постройка не будет страшиться негативных внешних факторов, например, сильных ветров. В качественной теплице из профтрубы посадкам ничего не будет угрожать.
7. Выполненная с умом теплица из трубы способна не только выполнять свои основные функции, но и стать настоящим украшением участка. К примеру, эффектным внешним видом могут похвастаться красивые варианты со стеклянными покрытиями. В них можно выращивать не только овощи, но и разнообразные цветы. Разноцветные цветочные композиции будут смотреться непревзойденно, находясь за стеклянными стенками такого сооружения.

Каркас теплицы из профильной трубы чертежи. Теплица из профильной трубы 20х20 и 40х20 своими руками. Чертежи и размеры теплиц из поликарбоната

Все дачники мечтают иметь у себя в огороде надёжную теплицу, которая прослужила бы очень много лет. Поэтому хотелось бы предложить достойную альтернативу заводским парникам, у которых будет во много раз лучше каркас.

Ведь согласитесь за счёт её вы снимаете с грядок хороший урожай. Также она прекрасно защищает ваши растения от неблагоприятных факторов окружающей среды, которых существует очень много. Так вот, скоро начинается дачный сезон и надо будет высаживать рассаду. Но, чтобы это сделать, многие задаются вопросом: какой материал лучше для теплицы и как её сделать своими руками? Да конечно в интернете можно найти много разных способов. Но всё таки считаю лучшим вариантом, если хотите сделать её сами, это профильная труба и поликарбонат.

На сегодняшний день самым популярным считается сотовый поликарбонат. У него отличная пропускная способность солнечного света, также изумительно держит тепло и очень лёгок для своих размеров. А самое главное – не сильно дорогая цена, как у других материалов с такими же результатами.

Самодельная теплица из профильной трубы и поликарбоната

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

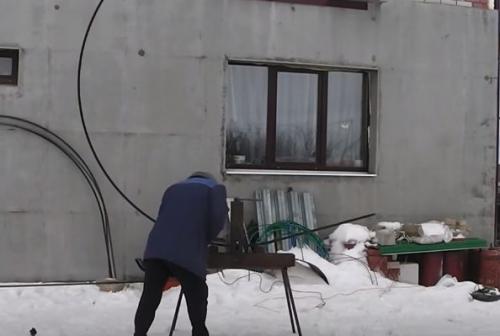

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната.  Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

 3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

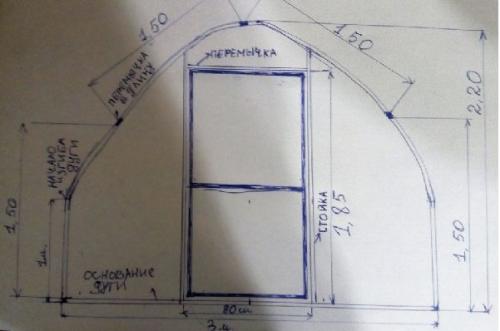

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

5. Следующим этапом вырезаем и варим перемычки.

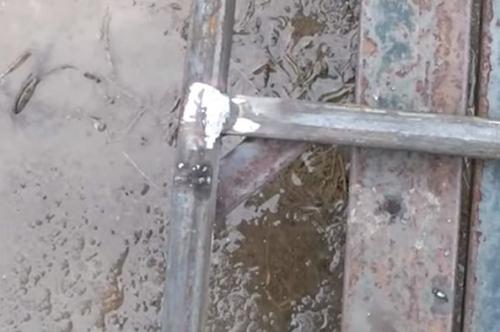

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем  её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки  петли, можно глянуть на открытие.

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

Самое главное не спутать стороны дуг которые вы гнули, иначе после трубогибочного инструмента, они могут быть разные. Лучше всего наметить и делать все арки одной стороной.

Источник: https://gorizont-pro.ru/stati/teplica-iz-metallicheskoy-truby-i-polikarbonata-osobennosti-polikarbonatnyh-teplic

Чертеж теплицы по митлайдеру из профильной трубы. Особенности и преимущества теплицы Митлайдера

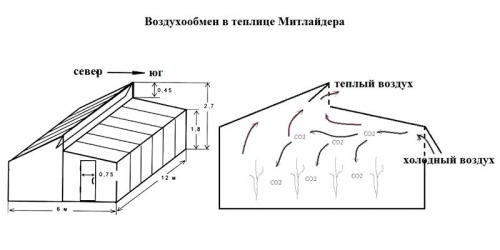

Глядя на эту теплицу с северной стороны, сложно понять, чем она отличается от обычной – такие же 4 стенки, двускатная крыша и роскошная зелень внутри. Отличия станут заметны, если встать лицом к фронтона. Северный скат крыши у конструкции теплицы по Митлайдеру выше южного. Разница между верхними точками скатов достигает 40–50 см. По всей длине конька в этот проем встраивают фрамуги, которые открывают по мере необходимости для регулировки температуры.

Таким образом Джейкоб Митлайдер, доктор сельскохозяйственных наук из США, решил проблему перегрева теплиц в дневное время. Общеизвестно, что одним из существенных недостатков любых сооружений защищенного грунта является перегрев воздуха в жаркие дни.

У томатов и огурцов, которые чаще всего выращивают в закрытом грунте, при температуре выше 33–35 °С пыльца становится стерильной, завязи осыпаются. Если кусты несколько часов продержать при температуре 38–40 °С, они начнут увядать и сбрасывать листья. Таким образом растения пытаются сохранить влагу в тканях и выжить. Сомневаетесь? Вспомните, как выглядит немногочисленная растительность пустынь – верблюжья колючка в Азии, кактусы и прочие суккуленты на американском континенте. Для сохранения драгоценной влаги листья у них редуцированы в колючки.

Не будем дожидаться, когда наши томаты отрастят вместо листьев колючки и внимательно разберем схему, чертежи и расчеты для постройки теплицы по Митлайдеру своими силами. Для начала нам понадобятся бумага, линейка, карандаш и план участка.

Теплица из профильной трубы 20х20 своими руками. Как построить теплицу своими руками, какие виды теплиц и парников бывают.

Перед тем, как начать создавать чертежи теплицы из поликарбоната, своими руками, используя профильную трубу, необходимо определится с тем, какую же именно форму теплицы из поликарбоната, необходимо выбрать. Ведь таких теплиц есть огромное множество, и каждая по своему уникальна. Есть наземные, конструкции есть с углублением, иногда создают теплицу с фундаментом иногда без него. Но есть несколько основных видов:

• Арочной формы – такие конструкции, наверняка самые популярные, по всей стране, крыша в виде арке, позволяет снегу ненадолго залеживаться на крыше, также отличается эта конструкция простотой возведения. В ней хорошо выращивать высокорослые овощи.

Теплица из поликарбоната, арочной конструкции

• С двускатной структурой. В таком исполнении, конструкции очень распространены, с виду похожи на сарай, чтобы соорудить такую теплицу необходимо будет потратить больше усилий, поскольку в этом случае нужна более мощная, и надежная рама.

• Односкатные теплицы, чаще всего такие конструкции возводят рядом с другими хозяйственными постройками, или к дому, даче. Таким образом вы существенно экономите жизненно важное пространство, если ваш участок ограничен.
• В виде шатра, такого рода строения, очень редки, поскольку сложны в возведении, но они имеют ряд преимуществ, таких как: противостояние любым природным катаклизмам, равномерное распределение солнечного света по всей территории.

Теплица из поликарбоната в виде шатра

• Теплица из поликарбоната в виде хлебницы. У такого строения откидывается крыша, как у обычной хлебницы, отсюда и название. Чаще всего, это совсем небольшие теплички, а открывающаяся крыша отличный вариант проветривания помещений когда в ней стоит жара.

Чертежи теплиц с размерами. Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

9 мин.

Придомовая территория

Непродолжительность дачного сезона из-за особенностей климата сильно удручает хозяев дачных участков. Чтобы победить коварство природы, многие российские «фазендейро» давно и успешно используют теплицы и парники, позволяющие значительно увеличить урожай теплолюбивых овощей и фруктов. Одни покупают такие оранжереи для растений, другие сооружают их самостоятельно. Теплица своими руками: фото, виды и чертежи — популярный запрос. Его изучение дает шанс с умом и пользой пристроить бездельничающие подручные материалы, обеспечить надежную защиту «подножного корма» от неостроумных шуток природы, но не попасть в долговую яму.

Рекомендации перед строительством

Сооружение теплицы без определенных знаний невозможно, так как очень важен правильный выбор конструкции. Только оптимальный проект гарантирует эффективность строения, от которого зависит объем будущих урожаев. В этом случае нужно заранее рассмотреть некоторые факторы.

1. Расположение конструкции. В большинстве случаев теплицы — стационарные сооружения, чье перемещение из-за больших габаритов и фундамента попросту невозможно. Значит, удачно выбранное место — требование, обеспечивающее максимальную продуктивность. Хорошая освещенность на протяжении дня — самый важный аспект, поэтому не рекомендуют выбирать место, которое затеняется деревьями или кустарниками, постройками, заборами. Табу — низины, ведущие к появлению у растений фитофтороза.
2. Габариты теплицы. Здесь не последнюю роль играет площадь самого участка, особенности материала, выбранного для строительства, потребности хозяев загородного владения, степень их готовности уделять растениям максимальное количество времени. Если остановиться на оптимальных размерах, то они таковы: высота 250 см, длина 600-800, ширина 300 см. Последняя величина обеспечит удобство перемещения и достаточное место для посадок, а длину выбирают самостоятельно.
3. Внутренняя планировка теплицы. Ее предусматривают еще на стадии составления проекта. Нерациональное использование пространства приведет к его дефициту или излишкам. Особенно важно предусмотреть широкие дорожки. В противном случае уход за рассадой сильно усложнится. Иногда только после стадии составления внутреннего плана находят идеальные внешние размеры для конструкции.
4. Особенности строительных материалов, их качество и требования, обеспечивающие длительную эксплуатацию, нюансы работы с ними.

Разновидности: по сезонам и форме

Главная задача вех теплиц — создание идеального микроклимата для роста растений. Все конструкции различаются в зависимости от периода эксплуатации.

1. Сезонные — летние. Эти конструкции просты, так как «работают» только с ранней весны до поздней осени. Никакие отопительные системы в них не предусматривают.
2. Всесезонные — круглогодичные. Их используют даже при минусовых температурах, поэтому такие благоустроенные сооружения — настоящие «дома» для с/х культур.

Разнообразие теплиц почти не знает границ. Есть относительно простые сооружения, другие сложны по форме, поэтому требуют на изготовление много времени и финансов. В следующем списке представлены популярные образцы, которые нередко служат моделями для строительства теплиц.

Теплица из профильной трубы без сварки. Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Источник: https://doma-na-veka.ru/stati/kak-sdelat-teplicu-iz-profilnoy-truby-svoimi-rukami-osobennosti-izgotovleniya-teplicy-iz

Двускатная теплица из профильной трубы своими руками. На что нужно обратить внимание при проектировании

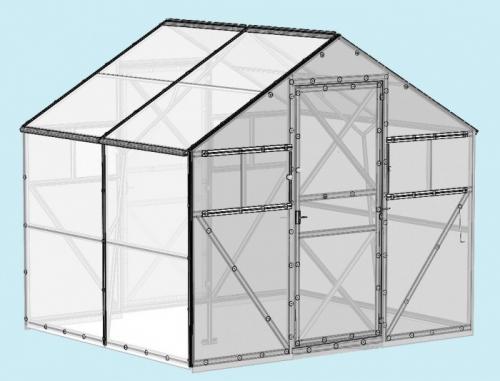

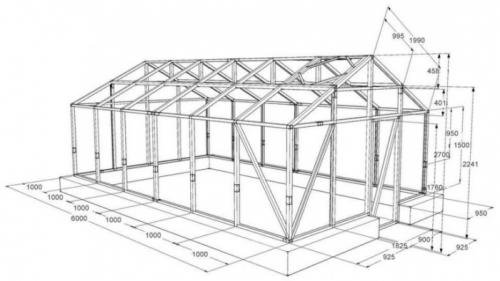

Чтобы правильно рассчитать, сколько потребуется материала, сперва составляют чертеж теплицы с двухскатной крышей. Можно скопировать чертеж, представленный в интернете, а можно придумать свой вариант. Разрабатывая свой проект строительства, рекомендуется рассчитывать количество материала, опираясь на стандартную длину профилей. Размеры теплицы выгоднее делать такими, чтобы при нарезке оставалось как можно меньше отходов.
