Как сделать теплицу из профильной трубы своими руками. Особенности изготовления теплицы из профильной трубы

Как сделать теплицу из профильной трубы своими руками. Особенности изготовления теплицы из профильной трубы

Существует немало разновидностей теплиц. Одни производятся из дерева, другие – из поликарбоната и так далее. Особого внимания заслуживают конструкции, создаваемые из металлического профиля (труб). Именно такой материал способен прослужить длительное время, выдерживая сильные разрушительные воздействия.

Особенности и виды

Большинство рекомендаций, которые можно найти в интернете, рассчитаны на применение стандартных трубчатых конструкций. Профильная труба может иметь либо прямоугольную, либо квадратную форму.

Самодельные парники обычно выполняются в одном из трех вариантов:

• пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
• обособленные арочные постройки;

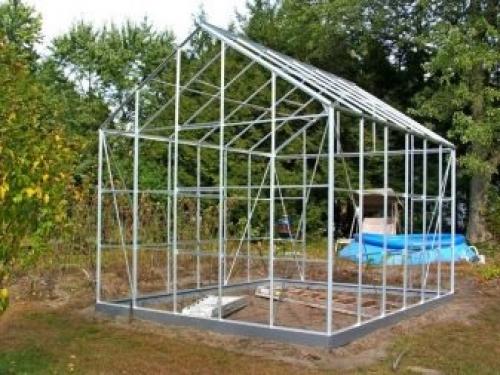

• теплицы «домиком», оснащенные двускатной кровлей.

Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.

Плюсы и минусы

Теплица из профтрубы имеет пять сильных сторон:

• конструкция долго служит;
• блоки закрепляются довольно просто;
• сборка отличается легкостью и удобством;
• постройку можно выполнить в любой понравившейся конфигурации;
• наносимые покрытия очень разнообразны.

Что касается недостатков, то согнуть профиль довольно сложно. Решение проблемы таково: сгибают одну из труб, наполненную песком, старясь придать ей максимально точную форму, и применяют ее как шаблон.

Выбор профиля и формы конструкции

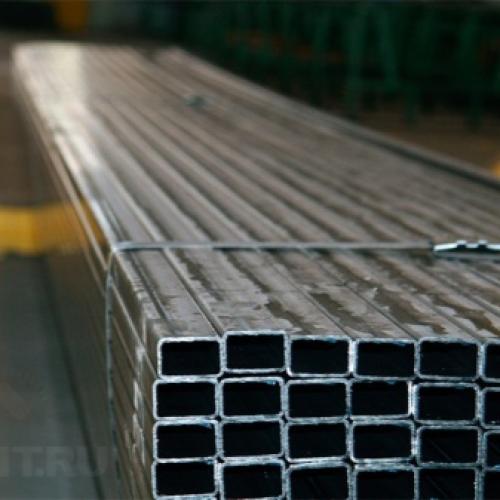

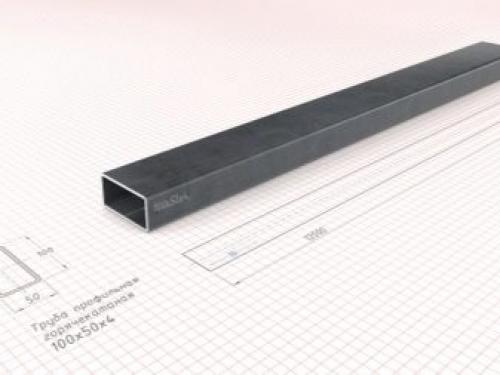

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Теплица из профильной трубы без сварки. Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

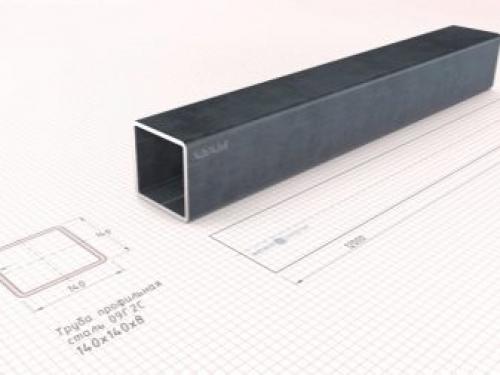

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Обратите внимание

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Обратите внимание! Из соображений минимизации затрат на строительство теплицы, трубы для каркаса можно выбрать материал из простой стали, без антикоррозийной заводской обработки. Чтобы защитить готовую конструкцию от коррозии, достаточно зачистить металл от ржавчины, прогрунтовать и покрасить.

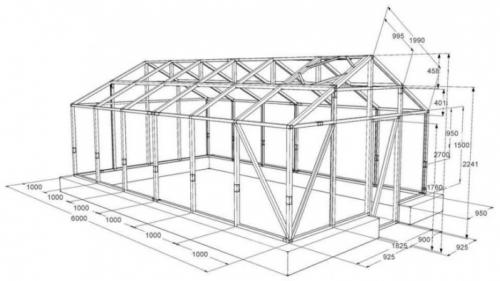

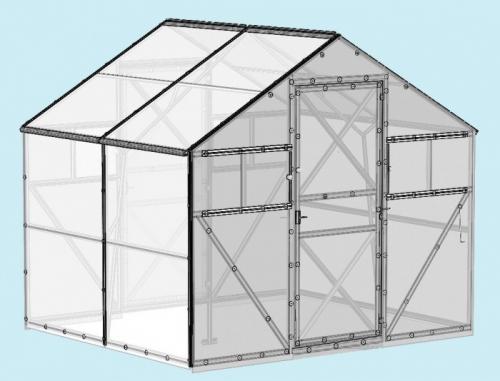

Двускатная теплица из профильной трубы своими руками. На что нужно обратить внимание при проектировании

Чтобы правильно рассчитать, сколько потребуется материала, сперва составляют чертеж теплицы с двухскатной крышей. Можно скопировать чертеж, представленный в интернете, а можно придумать свой вариант. Разрабатывая свой проект строительства, рекомендуется рассчитывать количество материала, опираясь на стандартную длину профилей. Размеры теплицы выгоднее делать такими, чтобы при нарезке оставалось как можно меньше отходов.

Разрабатывая чертежи своей теплицы, нужно учитывать следующие нюансы:

• размеры стандартных листов поликарбоната и их раскрой;
• увеличение материала под действием жары;
• способность выдерживать возможные внешние нагрузки;
• края листов поликарбоната должны размещаться на опорах из профиля;
• наличие ряда комплектующих: перфорированные ленты, термические шайбы, саморезы и т. д.

В чертежах не забудьте предусмотреть определенное количество соединений, чтобы обеспечить надежное крепление листов поликарбоната к каркасу и между собой. Отверстия под саморезы должны быть с учетом термического расширения материла. Если это не учесть, то поликарбонат может покоробиться под действием высокой температуры летом, а при морозе возможно растрескивание пластика.

Важно также правильно размещать листы сотового поликарбоната. Их нужно устанавливать так, чтобы ячейки располагались вертикально, и конденсат беспрепятственно стекал по каналам листа наружу.

Источник: https://doma-na-veka.ru/novosti/izgotovlenie-karkasa-teplicy-iz-profilnoy-truby-teplica-i-parnik-svoimi-rukami-iz-profilnoy

Сколько метров профильной трубы надо на теплицу. Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

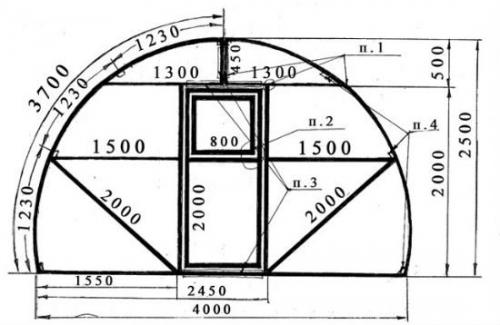

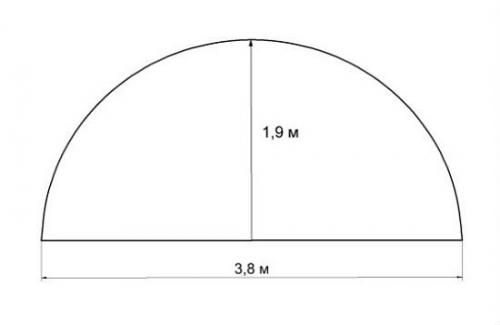

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

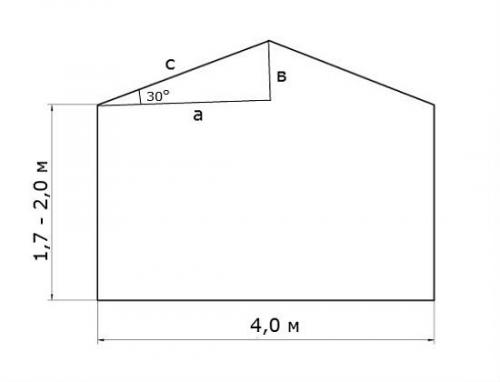

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о . Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о , ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о , равен половине гипотенузы. Составляем уравнение:

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

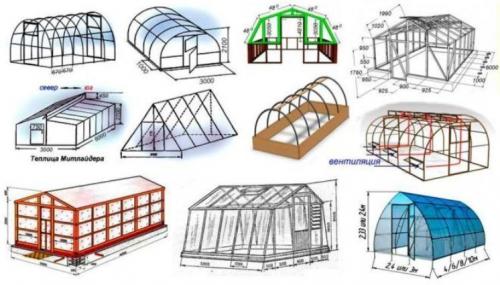

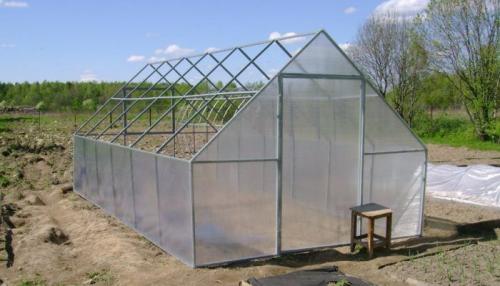

Чертежи теплиц из профильной трубы с размерами. Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

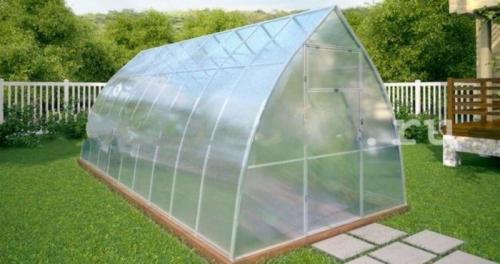

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

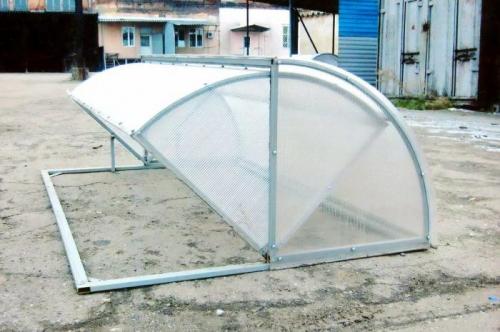

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

Теплица из профильной трубы, чертеж. Составление чертежа для теплицы

В процессе планирования хорошим подспорьем станет чертеж будущего объекта. С его помощью можно не только спроектировать общий вид и форму возводимой теплицы, но и получить множество преимуществ:

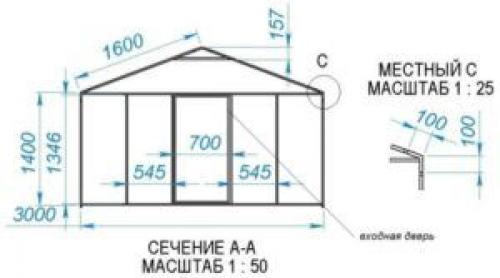

Чертеж теплицы из профильной трубы

• предусмотреть размеры всей теплицы и каждого отдельного составляющего элемента;
• рассчитать количество необходимых материалов;
• распределить все строительные мероприятия на этапы;
• подготовить инструменты, необходимые при проведении разных рабочих процессов.

Необязательно, чтобы чертежи теплиц отвечали всем требованиям конструкторской документации. Это могут быть элементарные эскизы (чертежи, выполненные от руки без точного масштаба, но с соблюдением пропорций).

Главным требованием к ним должно стать обязательное отображение следующих нюансов:

Схема Арочной профильной теплицы

• периметр основания – длина и ширина строения;
• стойки – их количество, высота, расстояние между ними;
• поперечины – обвязка между вертикальными стойками в их верхней части;
• крыша – форма сегментов (треугольная, арочная), их количество, крепление между собой в верхней части и на скатах;
• подвижные элементы – двери, окна их размер и место установки.

При составлении чертежа важно знать стандартную длину профильной трубы, составляющая 3, 4 или 6 метров. А также встречается типоразмер 12-метровой длины, но с доставкой такого изделия могут возникнуть проблемы. Таким образом, во избежание большого количества обрезков материала, рекомендуется планировать высоту стоек 2 м, расстояние между ними 1 м, а длину и ширину теплицы из трубы выбирать исходя из предлагаемых размеров.

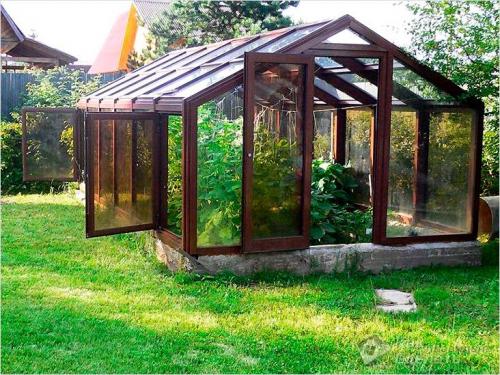

Теплица из профильной трубы и стекла своими руками. Преимущества данной постройки

Преимущества стеклянных тепличных построек

Ниже приведены лишь некоторых преимущества стеклянных теплиц :

1. Теплицы из стекла зарекомендованы временем как долговременные постройки. К примеру, французы активно используют именно такие теплицы начиная с конца XVI века, и по сей день. Будьте уверены: теплица из стекла будет и вам слугой не один десяток лет.
2. Стекло не задерживает ультрафиолетовые лучи, которые необходимы для быстрого роста растений и созревания плодов, что, таким образом, позволяет максимально извлекать пользу от энергии солнечного света.
3. Если использовать многослойное или закаленное (термическое) стекло, то эта конструкция может выстоять в самых неблагоприятных условиях (выпадение осадков в виде крупного града, сильная жара и даже крепкие морозы будут сооружению нипочем).
4. Для теплицы из стекла характерна отличная теплоизоляция. Кроме того, существует возможность установки в них нагревательных приборов.

Конечно, у теплицы из стекла существуют также и отрицательные стороны, которые необходимо учитывать при ее сооружении. Например, то, что стекло – довольно тяжелый материал (1 м² стекла толщиной 4 мм весит 10 кг, а 6 мм – 15 кг), должно отразиться на наличии прочного фундамента, а также на возведении крепкой конструкции – каркаса. Но в отличие от теплиц, покрытых другими материалами , на недостатки теплиц, покрытых стеклом, опытные садоводы-любители закрывают глаза, поскольку, по их мнению, только в теплицах из стекла растения не только значительно лучше растут и плодоносят, но и меньше болеют.
