Технология кровли из металлочерепицы. Как выбрать металлочерепицу для конкретных целей?

Технология кровли из металлочерепицы. Как выбрать металлочерепицу для конкретных целей?

От выбора металлочерепицы зависят не только облик дома или иного здания, но и эксплуатационные характеристики кровли, ее способность противостоять глыбам снега, сильному ветру. Чтобы не сожалеть о потраченных деньгах и не заниматься постоянно ремонтом, при покупке важно учитывать конкретные параметры.

Толщина листа

Необходимо учитывать толщину не только общую, но и именно металла. Рекомендованный минимум — 0,4 мм. Чем этот параметр меньше, тем быстрее черепица проржавеет насквозь. К тому же ее легче повредить даже при падении веток на крышу.

Тип профиля

Он определяет внешний вид кровли. Можно выбрать практически гладкую модификацию или предпочесть вариант с явно обозначенными волнами.

При всем многообразии в каталогах почти всех производителей можно найти следующие виды:

1. Монтеррей. Отличается выраженным сходством с традиционной керамической черепицей. Отсутствуют острые грани и углы.
2. Каскад. Кровля в собранном виде будет напоминать шоколадную плитку. Волны четко прорисованы.
3. Андалузия. В отличие от иных видов черепицы, этот при монтаже необходимо ориентировать по горизонтали.
4. Модерн. От Монтеррея отличается четкими линиями.
5. Джокер. Гребень — округлый, волна — правильной формы.
6. Шанхай. Характерная особенность — волна с высоким гребнем.

Высота профиля

Лучше обращать внимание на образцы с высотой 50–80 мм. У них выше несущая способность, они более устойчивы к механическим нагрузкам.

Размеры листа

Рабочая ширина находится в пределах 1000–1100 мм, максимальная длина — 6 м. Здесь важно правильно провести расчеты с учетом размеров крыши, чтобы минимизировать количество отходов.

Расстояние между волнами

Расстояние определяет не только внешний вид будущей кровли, но и шаг обрешетки. Большая часть производителей предлагает модификации с шагом поперечной волны 30, 35 и 40 см.

Цвет

Все зависит от личных предпочтений собственника здания. Можно ориентироваться на стиль объекта, цвет стен. Но не стоит забывать, что темная крыша сильнее нагревается. Это особенно актуально для южных областей и республик.

Тип покрытия

Полиэстер не выдержит постоянных контактов с химически активными компонентами. Пластизол лучше не использовать в районах, где жарких дней больше, чем прохладных.

Покрытия Пурекс, ПВДФ, Пурал выдержат даже прямые солнечные лучи. Они не выгорают, не покрываются белесыми пятнами.

Технология устройства кровли из металлочерепицы. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

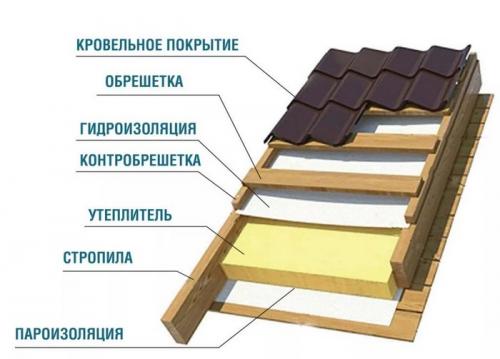

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

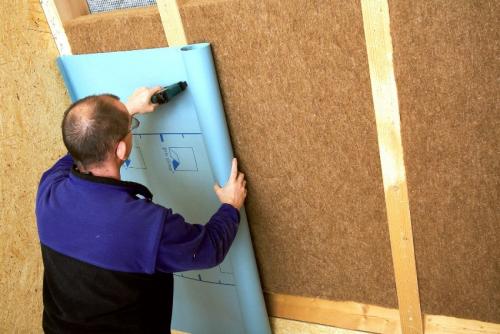

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

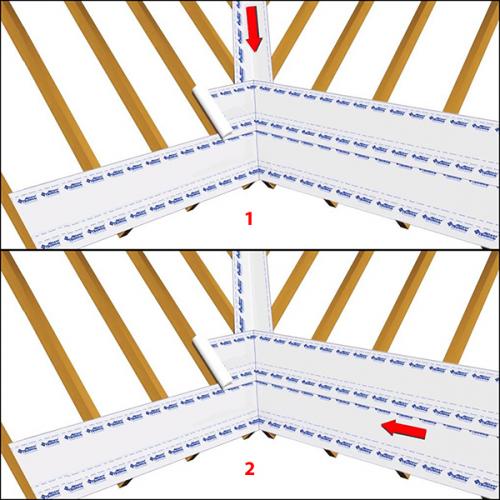

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

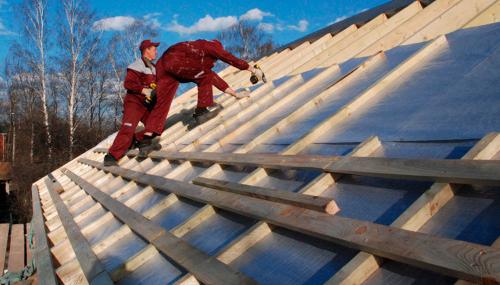

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

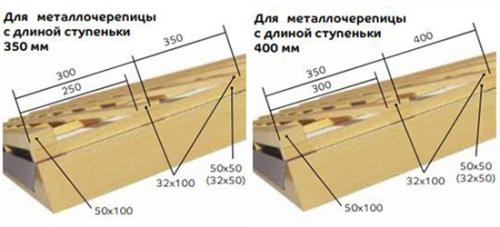

Этап 5. Кровля из металлочерепицы: как установить шаговую обрешётку

Шаговая обрешётка выполняет следующие функции:

• усиливает конструкцию скатов;
• является основой, на которую крепят кровельный материал;
• равномерно распределяет нагрузку на стропильную систему.

Монтаж обрешётки подробно описан в статье ….

Схема крыши под металлочерепицу. Плюсы и минусы кровельного материала

Металлочерепица – современный кровельный материал в виде профилированных листов, имитирующих натуральную черепицу. Предназначен для укрытия крыш с углом наклона не менее 14°. Производится материал разной длины – вплоть до 8 м, но оптимальным размером считается до 4,5 м, что облегчает транспортировку и монтаж. Однако, как и любое другое кровельное покрытие, металлочерепица имеет свои преимущества и недостатки, на которых мы и остановимся подробнее.

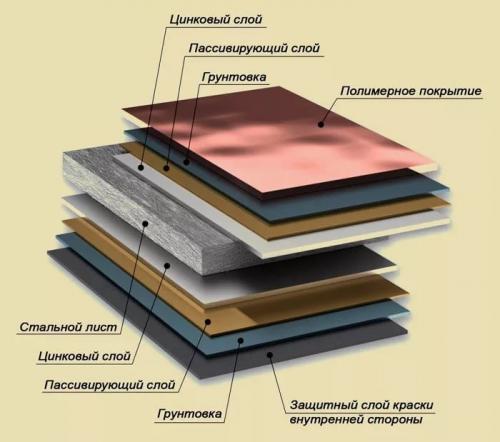

Рисунок 1. Схема защитных слоев металлочерепичного листа

Одним из весомых плюсов является довольно простая укладка металлочерепицы, которую вполне реально выполнить своими руками без привлечения сторонних людей. Для этого нужно иметь хотя бы небольшой опыт строительных работ и минимальный набор инструментов.

Основные достоинства

Несколько причин в пользу того, чтобы покрыть крышу металлочерепицей своими руками, а не другим кровельным материалом:

• Малый вес – 1 кв. м листа в зависимости от его толщины весит от 3,5 до 6 кг. Стандартное изделие длиной до 4,5 м с легкостью можно смонтировать силами двух человек. Также покрытие не перегружает стропильную систему и минимизирует нагрузки на несущие стены и фундамент.
• Большой выбор толщин – оптимальной считается 0,5-0,6 мм. Более тонкие листы (0,35-0,45 мм) быстро «съедает» коррозия, а толстые (0,7-0,8 мм), хоть и являются наиболее долговечными, прочными и надежными, но стоят гораздо дороже.
• Устойчивость к любым капризам природы – материал производится из оцинкованных листов с защитно-декоративным полимерным покрытием, обеспечивающим красивый внешний вид и надежную защиту от различных атмосферных воздействий.
• Большой выбор изделий по форме профиля, разновидности полимерного покрытия и цветовым решениям.
• Длительный срок службы – на продукцию с покрытием на основе полиуретана ведущие заводы-изготовители дают 50 лет официальной гарантии на сквозную коррозию.

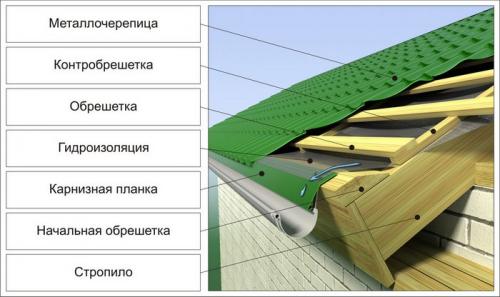

Рисунок 2. Качественный «кровельный пирог» теплой крыши

Немногочисленные недостатки

Из недостатков применения металлочерепичных листов можно выделить лишь относительно высокий уровень шума от дождя. Но это относится в основном к крышам, в «кровельном пироге» которых не был предусмотрен слой минеральной ваты, выступающей в качестве тепло- и звукоизолятора.

Рисунок 3. Холодная кровля без теплоизоляционного слоя

Многие не знают, как класть металлочерепицу, поэтому делегируют эту работу профессионалам, а стоит это недешево. Но лишних затрат можно избежать, если у вас есть даже минимальные навыки строительства и свободное время – и мы вам в этом поможем.

Устройство кровли из металлочерепицы фер. I. Общие положения

1.12. Федеральные единичные расценки разработаны в базисном уровне цен по состоянию на 1 января 2000 года. Расценки сборника 12 "Кровли" предназначены для определения затрат на полный комплекс основных, вспомогательных и сопутствующих работ, необходимых для устройства основных видов кровель.

Затраты на электроэнергию, потребляемую ручным инструментом, следует учитывать дополнительно в размере 1% от оплаты труда рабочих по расценкам, указанным в приложении 12.2.

1.12.1. В ФЕР сборника 12 предусмотрено производство работ на высоте до 15 м от уровня земли. При производстве работ на высоте более 15 м затраты труда и оплату труда рабочих следует увеличивать на 0,5 процента на каждый последующий метр высоты.

1.12.2. Устройство слуховых окон и деревянных карнизов следует определять по ФЕР сборника 10 "Деревянные конструкции".

1.12.3. Расценки на устройство рулонных и мастичных кровель (табл. с 12-01-001 по 12-01-003) не предусматривают затрат на примыкания к стенам, фонарям и трубам, а также на устройство деформационных швов и усиление ендов (разжелобков), которые следует учитывать по расценкам табл. с 12-01-004 по 12-01-006.

1.12.4. Огрунтовку бетонных оснований и цементных стяжек под рулонные, мастичные и наплавляемые кровельные покрытия (табл. с 12-01-001 по 12-01-005) следует учитывать по расценкам табл. 12-01-016.

1.12.5. Расценки табл. 12-01-007 на устройство кровли из пазовой черепицы, полимернаполненной черепицы, металлочерепицы, наплавляемых материалов, а также металлической кровли учитывают полный комплекс работ, включая устройство примыканий к стенам, шахтам, слуховым окнам, трубам и водосточным воронкам.

1.12.6. Расценки 12-01-007-05, 12-01-007-06, 12-01-038-02, 12-01-039-01 предусматривают расход черепицы исходя из следующих размеров:

черепица рядовая 420 x 330 x 12 мм;

черепица коньковая 405 x 238 x 107 мм;

черепица полимернаполненная 420 x 330 x 9,5 мм.

В случае применения черепицы других размеров расход должен определяться по проекту.

1.12.7. ФЕР сборника 12 на работы с применением мастик битумных кровельных предусматривают их получение на строительных площадках в готовом виде с последующим разогревом и поддержанием в технологическом состоянии. В случае приготовления кровельных битумных мастик в построечных условиях - расход готовой кровельной мастики и время на ее разогрев в составе соответствующих расценок не учитываются, а принимаются по расценке 12-01-019-01 "Приготовление битумных кровельных мастик".

1.12.8. Указанный в ФЕР сборника 12 размер "до" включает в себя этот размер.

1.12.9. Расценками табл. 12-01-020, 12-01-023 затраты по раскрою металлочерепицы не учтены, в случае необходимости эти затраты принимаются дополнительно по расценке 09-05-006-01 сборника 9 "Строительные металлические конструкции".

1.12.10. Расценки табл. 12-01-023 предусматривают затраты на устройство кровель различной степени сложности. При этом дифференциация кровель по степени сложности принимается в зависимости от количества скатов в следующем порядке:

к простым кровлям следует относить кровли с количеством скатов - до 2;

к кровлям средней сложности - свыше 2 до 5;

к сложным - свыше 5.

1.12.11. Коэффициенты к расценкам, учитывающие условия применения ФЕР сборника 12, приведены в приложении 12.1.

1.12.12. Расценками 12-01-002-12, 12-01-004-07 предусмотрено выполнение работ при температуре окружающей среды ниже 15 °C.

1.12.13. Расценками 12-01-002-12, 12-01-002-13, 12-01-002-17 предусмотрено устройство кровельного покрытия в один слой, в случае если проектом предусмотрено многослойное покрытие, расценки следует применять к каждому слою покрытия.

1.12.14. Расценками с 12-01-002-18 по 12-01-002-22, 12-01-028-03 не учтены затраты на подготовку основания кровли перед укладкой изоляционного материала, в случае необходимости эти затраты следует учитывать дополнительно.

Устройство кровли из металлочерепицы технологическая карта. Технологическая карта на устройство кровли из металлочерепицы

Область применения

Технологическая карта разработана на устройство кровли из металлочерепицы МП «Монтеррей» ПК «Металл Профиль» в соответствии с , инструкцией по монтажу металлической кровли МП «Монтеррей» ПК «Металл Профиль» и другими нормативными документами, действующими на территории РБ.

Металлочерепица представляет собой стальные профилированные листы с продольными волнами и поперечными гофрами, конфигурация которых воспроизводит внешний вид традиционной черепицы.

Листы выдерживают воздействие различных погодных условий и загрязненной промышленной атмосферы.

Листы металлочерепицы поставляют в комплекте с другими элементами, применяемыми при устройстве кровель: планками фронтонов, элементами карнизов, снегозадержателями, коньковыми элементами и др.

Профилированные плиты типа «Монтеррей» изготавливаются толщиной 0,5 мм, полезная ширина 1100 мм, максимальная длина 7 м, шаг поперечного рисунка 350 мм. Цвет - по проекту. Применяются для покрытия крыш самых различных зданий.

Кровельные плиты ПК «Металл Профиль»поставляют различными размерами. За длину плиты принимается длина ската плюс карниз (плита всегда закрепляется к основанию так, чтобы нижний край ее на 40 мм выступал далее от карниза; на гребне остается щель).

Чтобы убедится в прямоте каркаса, следует замерить его диагонали.

Поперечный рисунок профиля у всех кровельных плит должен совпасть. При необходимости установки на скате плит разной длины, их длины должны отличаться на полный шаг профиля или кратный ему или кратный ему размер. Для плит типа МП «Монтеррей» - 350 мм.

Кровельные плиты с защитным покрытием можно складировать на ровном месте и хранить в заводской упаковке в течение одного месяца, подложив под пакет брусья высотой порядка 20 см с интервалом в 0,5 м. для более продолжительного хранения плиты следует переложить рейками. Запрещается хранить плиты на улице в непроветриваемых штабелях.

Плиты рекомендуется переносить, подняв их на ребро. Надо быть осторожными, чтобы не порезать руки об острые края.

Плиты перевозят на строительные площадки автотранспортом, оборудованном специальными крепежными и опорными устройствами, исключающими смещение.

Организация и технология производства работ

Таблица 4.24 - Ведомость объемов работ

7	Е12-54-1	Установка водосточных труб для кровлииз металлочерепицы	м	140

При выполнении работ из металлочерепицы используются звенья рабочих в составе:

кровельщик 5 разряда - 1 человек;

кровельщик 4 разряда - 1 человек;

кровельщик 3 разряда - 1 человек;

такелажники 2 разряда - 2 человека (Т1, Т2).

Работу по устройству обрешетки выполняет звено:

плотник 4 разряда - 1 человек;

плотник 3 разряда - 1 человек.

такелажники 2 разряда - 2 человека;

крановщик 5 разряда - 1 человек;

Выполнение работ по устройству кровли из металлочерепицы можно производить в две смены со строгим соблюдением технологии выполнения начатых работ.

1. Монтаж обрешетки:

Для обрешетки используются бруски50?50 мм, которые крепят с шагом 300 мм.

Карнизная доска должна быть толще других на 10-15 мм.

Доски обрешетки к стропилам закрепляют двумя оцинкованными гвоздями.

При укладке основания кровли в качестве подкладки рекомендуется использовать материал с гидроизоляционными свойствами. Гидроизоляция должна предотвратить попадание конденсата с тыльной стороны кровельной плиты на тепловую изоляцию.

Торцевая доска должна быть выше обрешетки на высоту профиля кровельной плиты у МП «Монтеррей» - 40 мм.

Для надежного крепления коньковой планки, под нее с обеих сторон прибиваются деревянные рейки. Карнизная планка устанавливается до крепления кровельных плит, нахлест 100 мм, планку крепят самонарезающими шурупами 4,9?27 мм.

2. Монтаж покрытия кровли из металлочерепицы:

Монтаж кровельных плит следует начинать с торца двускатной крыши или от самой высокой точки ската по обе стороны шатровой крыши.

Водосточная канавка должна закрываться соседней плитой. У плит типа МП «Монтеррей» канавка расположена на волне левого края.

Монтаж можно начинать как с левого, так и с правого торца здания. Начав монтаж с левого торца здания, следующую плиту устанавливают под последнюю волну предыдущей волны. Такой прием облегчает укладку. Нижний край плиты устанавливается с выступом от карниза на 40 мм.

Источник: https://doma-na-veka.ru/stati/ustroystvo-krovli-iz-metallocherepicy-osobennosti-pokrytiya

Кровля из металлочерепицы. Паробарьер

Монтаж теплой кровли из металлочерепицы начинается с крепления пароизоляции. Этот слой необходим для защиты утеплителя от водяного пара, который всегда есть в помещении и перемещается в направлении от тепла к холоду.

Если паробарьера нет или он нарушен, то пар будет быстро проходить сквозь утеплитель и конденсироваться на внутренней поверхности гидроизоляции теплой кровли из металлочерепицы. Это приведет к намоканию утеплителя и снижению его эффективности, а также к отсыреванию стропильной системы. Из-за этого стропила могут начать плесневеть и гнить.

Очевидно, что чем ниже паропроницаемость паробарьера, тем лучше. Из строительных материалов самая низкая паропроницаемость у фольги. Она настолько маленькая, что ее можно считать нулевой. Но для пароизоляции домов фольгу не используют. На втором месте — обычная плотная полиэтиленовая пленка, но только если она сделана из первичного материала. Почти все специализированные пароизолирующие пленки пропускают пар лучше полиэтилена, зато они не в пример проще в монтаже.

При устройстве утепленной кровли из металлочерепицы паробарьер начинают монтировать первым, если не считать саму стропильную систему:

1. Пароизоляционную пленку раскатывают перпендикулярно стропилам, начиная от одной из стен. При этом ее обязательно заводят на стены на 10-15 см и герметизируют армированным скотчем или специальной акриловой лентой.
2. Пленку крепят к стропилам с помощью строительного степлера с шагом 15-20 см.
3. Второе и последующее полотно паробарьера крепят с нахлестом 10-15 см. Поперечный нахлест между полотнами в одном ряду делают не менее 15 см. Места стыков обязательно герметизируют.

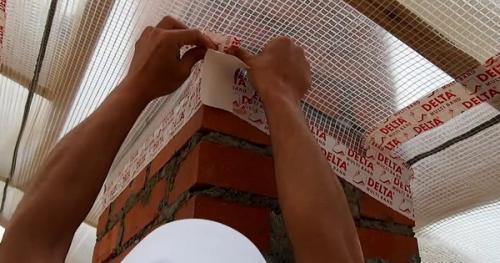

4. На дымоходы, вентиляционные каналы и другие препятствия паробарьер тоже заводят на 10-15 см.

Готовый пароизоляционный слой дополнительно фиксируют внутренней обрешеткой. Она выполняет две функции: выступает в качестве основы для внутренней отделки и держит вес утеплителя.
