Конструкция навеса из поликарбоната. Навес из поликарбоната своими руками: чертежи, виды и строительство

Конструкция навеса из поликарбоната. Навес из поликарбоната своими руками: чертежи, виды и строительство

Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

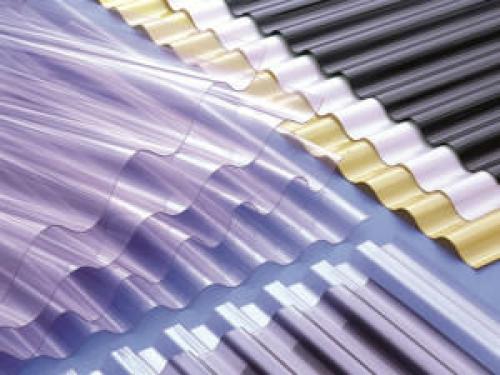

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

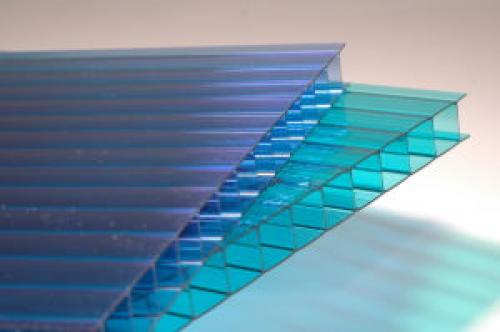

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

• в козырьке над балконом.
• в бассейне.
• в мангале.
• в автомобиле.
• в беседке и патио.
• над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

1. Упругий и гибкий материал, можно использовать для всех видов кровли.
2. По своим характеристикам превосходит пластик и стекло.
3. Не подвержен резким перепадам температур.
4. Малый вес.
5. Достаточная степень прозрачности.
6. Не подвержен механическим воздействиям.
7. Простой в монтаже.

Минусы:

1. Высокая стоимость.
2. Нет противостояния к абразивным воздействиям.
3. Расширяется от жары.

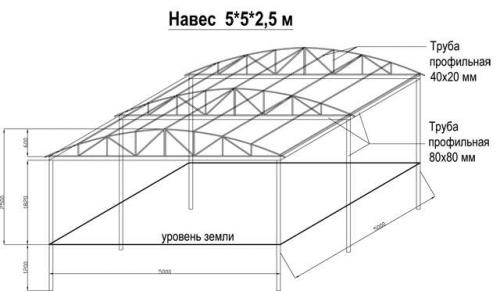

Чертёж

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

• сотовый поликарбонат, толщиной 8 мм;
• прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
• ферма арочная (30x30x2 мм);
• балка (60x60x3 мм);
• опорные стойки(60x60x3 мм);
• пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

1. Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
2. Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.
3. В-третьих , выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

1. Основные конструкционные элементы с чертежами.
2. Эскиз всего сооружения.
3. Рассчитанные данные на снеговую нагрузку кровли.

Как грамотно создать:

1. Не забывать про дополнительные габариты, например, для машины.

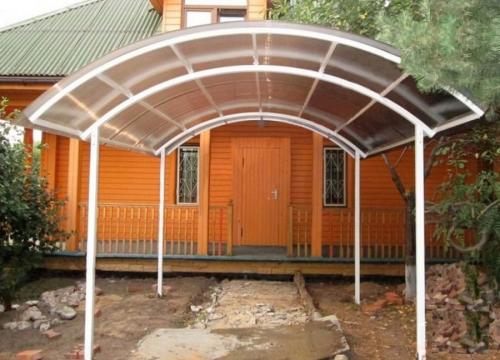

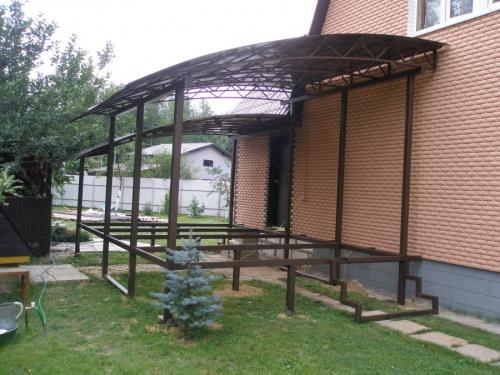

Навес из поликарбоната на деревянном каркасе. Навесы из поликарбоната — самостоятельное изготовление и особенности проектирования (100 фото)

Владельцы частных домов часто стали применять поликарбонат для отделки стен, обустройства козырьков крыш над входом и навесов, создания теплиц, парников. Сотовый поликарбонат является современным высокопрочным материалом, который достаточно легко монтировать самостоятельно.

Правила использования сырья

Существуют установленные опытом правила обращения с поликарбонатными листами:

• не стоит хранить материал на свету, следует учитывать способ их хранения на складе;
• материал не должен трескаться от скручивания;
• снять защитную плёнку можно только после окончания работ с листами;
• следует быстро вести работы по монтажу настила;
• плиты нужно класть стойкой к ультрафиолету стороной наружу, что обозначено на поверхности защитной плёнки.

Оставив сотовый поликарбонат в плёнке на открытом свету, произойдёт плотное прилипание её с плитой, то есть фотохимическая реакция, отчего материал придёт в негодность.

Достоинства и нюансы постройки

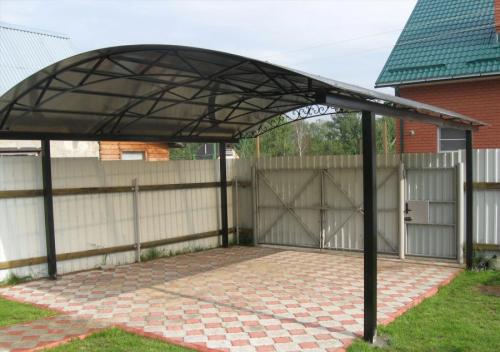

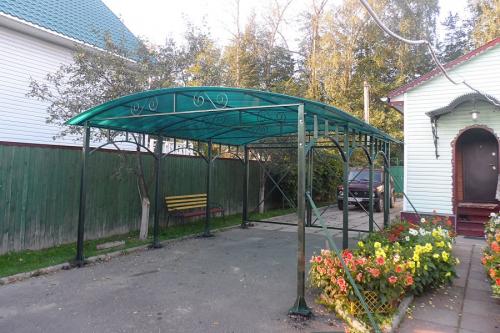

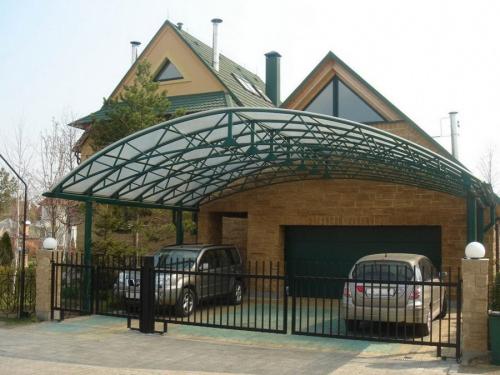

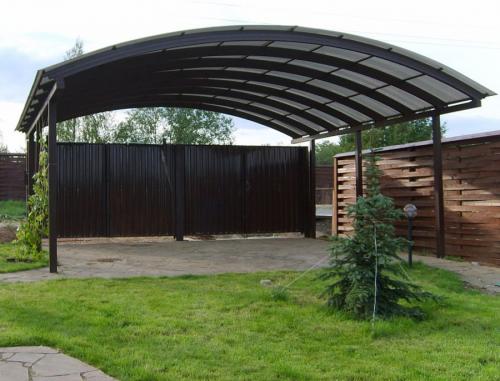

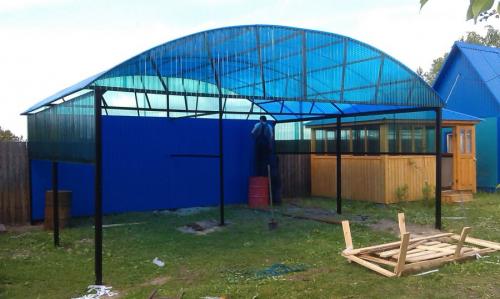

На фото навесов из поликарбоната показаны универсальные уличные конструкции, отлично пропускающие естественный свет, имеющие широкий ряд цветовой гаммы.

Сырьё достаточно лёгкое, прозрачное и имеет разнообразный удобный формат толщины, это помогает создать любой вид конструкции: от простых до криволинейных деталей. К тому же они с лёгкостью гармонично вписываются в любой интерьер и ландшафт приусадебного участка.

Навесы из поликарбоната делят на следующие виды:

• отдельные, самостоятельно стоящие чаще всего приемлемы для бассейнов, беседок, теплиц, навесы для автомобилей на стоянке и над хозяйственными постройками;
• мобильный тип быстро передвигается в любую выбранную точку периметра: крыша мангала, компактная беседка;
• как пристройка к гаражу, бане, веранде, козырёк крыльца.

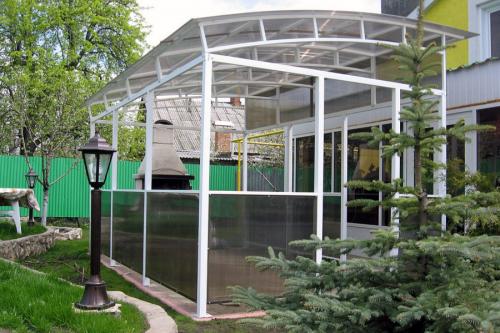

Данные сооружения могут быть прямоугольной, криволинейной, двухэтажной формы. Так же их делят на открытые и закрытые модели, для чего стены с боков, как правило, закрывают стеклом, решётками, вагонкой, либо плотным текстилем.

Постройка включает в себя столбы для вертикальной опоры и непосредственно саму кровлю. Для выполнения каркасы используется древесина, металлические балки, бетон, кирпич, камень.

Навес из дерева

Наиболее простым в плане монтажа и относительно дешёвым способом создания универсальной уличной кровли является поликарбонатный козырёк с опорой из дерева.

Для этой работы совсем не нужно профессиональное оборудование, либо особые навыки, сгодится обычный набор инструментов, который имеется практически у любого хозяина.

Понадобится клееный и профилированный брус, оцилиндрованные брёвна, деревянные столбы. Чтобы возвести стропильную систему потребуются обрезные доски.

Учтите, что конструкция имеет довольно значимые недостатки:

• плохо удерживает влагу;
• поддаётся гниению и грибковым болезням;
• быстро теряет прочность, надёжность и эстетический вид, что приводит изделие к выходу из строя.

Для избежания данных факторов рекомендуется обработать навес и козырёк составом стойким к огню, антисептиками и защитными слоями масла и лака.

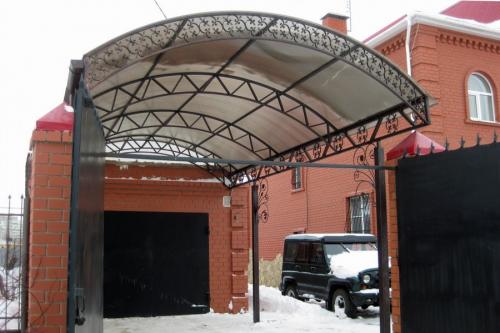

Конструкция из металла

Предварительно тому, как сделать навес во дворе из металла, необходимо учесть параметр сооружения:

• Наиболее изящной, привлекательной будет кованая основа, но она потребует значительных расходов. Если позволяют денежные средства, лучше сделать эксклюзивное изделие на заказ.
• Самой распространённой и актуальной постройкой считается навес из круглых или профильных труб. Размер трубы напрямую зависит от размера постройки.
• Сборная готовая модель из алюминия.

Главным основным достоинством железного навеса считается его долговечность, но, несмотря на этот факт, он легко поддаётся коррозии.

Для избежания такой неприятности рекомендуется предварительно зачищать изделие при помощи жёсткой щётки от возможного ржавления, окалин, затем обработать всю поверхность абразивом и протереть растворителем. Следующий шаг — покрытие грунтовкой или краской.

Учтите, что перила крыльца или беседки следует выполнить из древесины, так как металл быстро накаляется от солнца и остывает от мороза!

Полукруглый навес из поликарбоната. Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.

По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Необходимая сварка выполняется в процессе производства с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Также в заводских условиях выполняется покраска. Высокотемпературная сушка покрашенного слоя обеспечивает высокую прочность и качество защитного уличного покрытия.

Прочность наших конструкций обеспечена правильными расчётами нагрузок (все расчёты соответствуют действующему стандарту).

Сроки производства и поставки заказанных конструкций укладываются в 2 недели. Монтаж конструкции занимает один-два дня.

№ навеса	размер навеса по кровле, ш*д	размер по крайним стойкам, ш*д	3d эскиз с размерами	накрываемая площадь	цена навеса, включая монтаж и доставку (под ключ)
ширина навесов 3,4 м.
3	3,4 * 5,3	3,0 * 5,0	3d эскиз	18	61 490
4	3,4 * 6,3	3,0 * 6,0	3d эскиз	21,6	69 190
5	3,4 * 7,4	3,0 * 7,1	3d эскиз	25,2	77 990
6	3,4 * 8,5	3,0 * 8,2	3d эскиз	28,8	82 390
7	3,4 * 9,5	3,0 * 9,0	3d эскиз	32,5	92 290
ширина навесов 4,4 м.

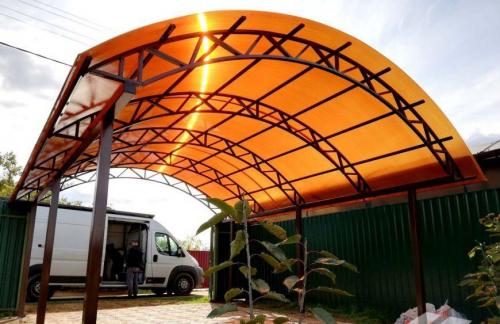

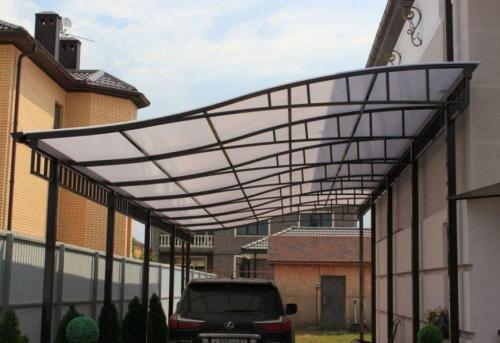

Навес из поликарбоната к дому. Как построить навес из поликарбоната своими руками — подробная инструкция возведения простых и сложных навесов (90 фото)

Каждый автолюбитель мечтает защитить свою машину от непогоды. Строительство капитального гаража не всегда целесообразно на маленьком участке, может не соответствовать плану застройки придомовой территории или сказывается нехватка средств.

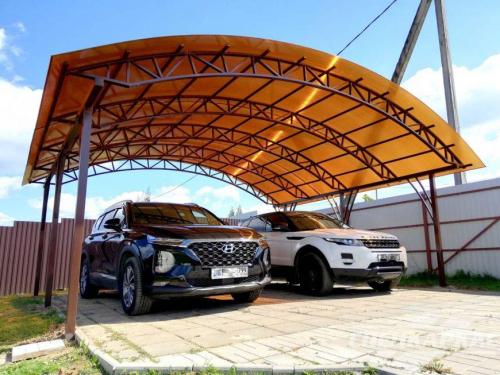

Идеальное решение проблемы – навес для машины из поликарбоната. Его легко сделать собственными руками, затратив при этом минимум средств и материалов.

Виды полимера

• монолитный или блочный изготавливают в виде листа с толщиной от 0,5 см и больше. Применяют при изготовлении защитных бронированных стекол.
• сотовый состоит из двух листов пластика, соединенных между собой вертикальными перемычками на расстоянии 2 см друг от друга. Ребра жесткости в 3 раза повышают прочность материала, но снижают его гибкость. Благодаря воздушному слою между ними, возрастает теплоизоляционная способность материала.
• листовой по внешнему виду напоминает стекло, светопропускная способность 98%.

Преимущества поликарбоната

• 1 Доступность материала, благодаря низкой стоимости.
• 2 Высокая способность пропускать свет и не создавать затемненных участков.
• 3 Высокая прочность, 1м²навеса выдерживает 50 кг свежевыпавшего снега,
• 4 Низкий вес, м²материала панели толщиной 4 мм весит 0,8 кг, а толщиной 1 см – 1,7 кг, что в 7 раз легче стекла.
• 5 Инертный по отношению к воздействию окружающей среды.
• 6 Морозоустойчивый, выдерживает понижение температуры до -140⁰С.
• 7 Долговечный материал.
• 8 Безопасный, не горит, при механических повреждениях не образует режущих острых углов, не выделяет токсичных веществ.
• 9 Легко ухаживать, не скапливает пыль, не поддается гниению, на поверхности не размножаются бактерии и плесень, не повреждают насекомые, не требует дополнительного защитного покрытия.

Недостатки поликарбоната

1. При мытье нельзя использовать металлический скребок и наждачную бумагу, его легко поцарапать.
2. При нагревании материал расширяется. Это учитывают при монтаже конструкции.
3. Бликует на солнце.

Виды навесов:

• Отдельно стоящая конструкция,

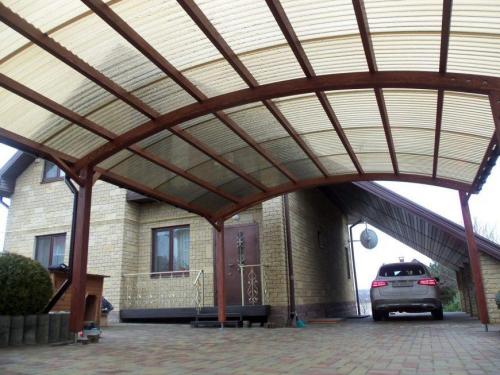

• Примыкающий навес из поликарбоната к стене дома, летней кухни.

Конструкция навеса:

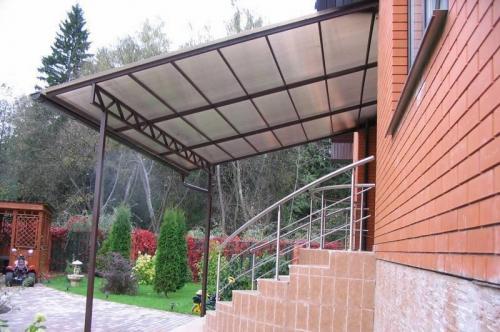

• Односкатный возводят отдельной конструкцией или примыкающей к стене другого здания,
• Двускатный – с покатой крышей, соединенной наверху коньком.

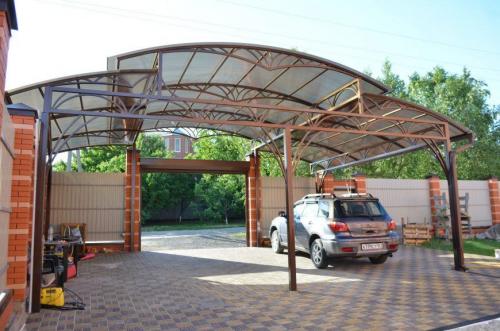

• Арочный – полукруглый навес, изготовление которого требует определенных профессиональных навыков при работе с материалом и монтаже его на крышу.

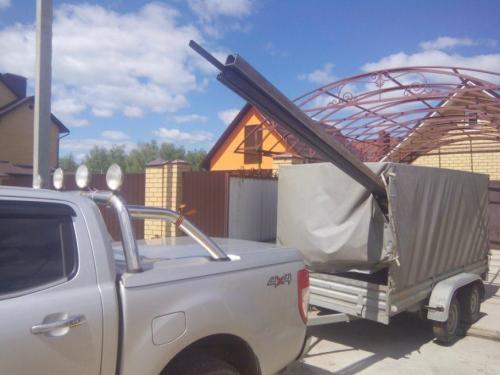

Планирование работ и закупка материала

Начертить план предполагаемой конструкции, учитывая размер машины и ваш рост. Если навес строится в близости к дому или примыкает к нему одной стенкой, надо предусмотреть общий вид конструкции и как она впишется в дизайн застройки участка. Набросайте эскиз навеса.

На сайтах строительных компаний есть примеры изготовленных навесов. Подобрав фото навеса из поликарбоната, можно рассчитать количество необходимого материала.

Подготовка площадки под строительство

Площадку очистить от мусора, кустов, убрать неровности. Плодородный слой земли рекомендуют снять. Его толщина составляет 3-7 см и зависит от вида почвы на участке. Провести разметку с помощью колышков и шпагата, очертив по периметру будущее основание навеса из поликарбоната во дворе.

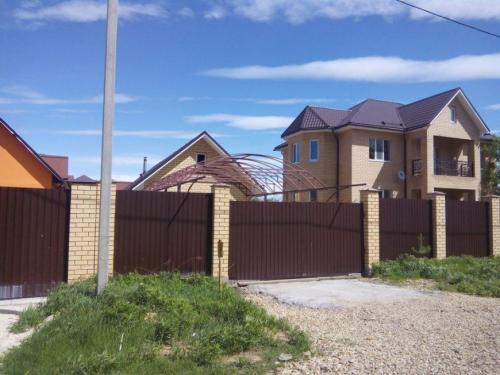

Установка опорных столбов

Навес – легкая конструкция. Вид фундамента выбирается с учетом глубины промерзания почвы и близости грунтовых вод. Яму под столб копают ниже глубины промерзания, которая для каждого региона определяется условиями климата, но не меньше 0,7 метра.

На дно выкопанной ямы или траншеи под ленточный мелкозаглубленный фундамент укладывают слой гравия и песка, плотно утрамбовывают, это обеспечит подушку при пучении грунта зимой и не поведет конструкцию. При близком подходе грунтовых вод дно под основание можно устелить рубероидом.

Расстояние между опорными столбами 1,7-2 м по длине, а по ширине навеса 3 м. Если ширина превышает три метра, для монтажа каркаса крыши используют арматурные фермы.

Для изготовления опорной стойки используют деревянные балки и брус, металлические трубы и профиль с диаметром 6-10 см. Для деревянного бруса используют металлические или бетонные закладные элементы. Это защитит дерево от влаги, и предотвратит гниение столба.

После установки вертикальных стоек, их бетонируют смесью цемента, песка и гравия. Цемент берут марок М 200- М 300. Сохнет бетон 2-3 дня. Между столбами делаем распорную перемычку из профиля 4х4 или 4х6 см, связывая опоры между собой. Высота от земли и верха конструкции минимум 70 см.

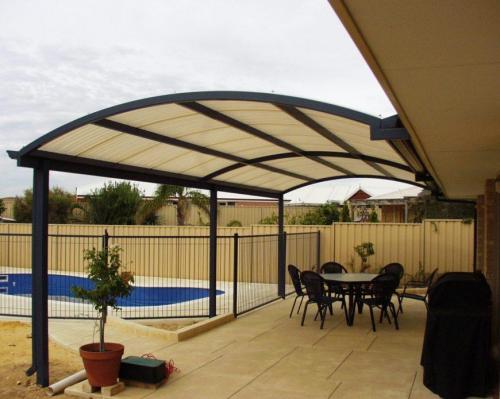

Навес из поликарбоната примыкающий к дому требует возведение трех стен, одну выполняет стена дома.

Навес из сотового поликарбоната своими руками. Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Монолитный поликарбонат состоит из листа без полостей внутри

Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

Монтаж навеса из поликарбоната. Изготовим основание для опор

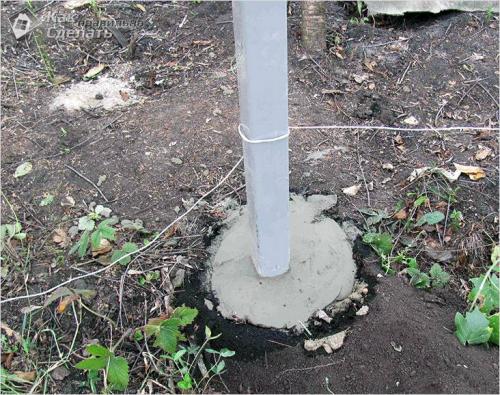

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

• Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
• Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
• Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
• Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

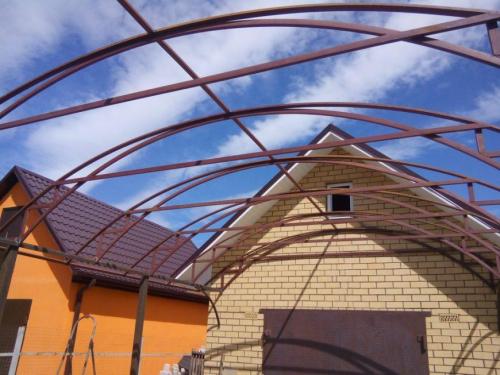

Металлический каркас для навеса из поликарбоната. Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубы

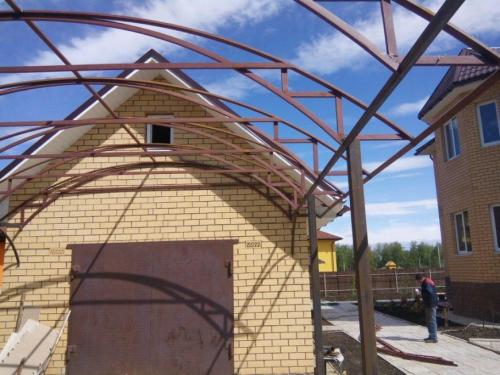

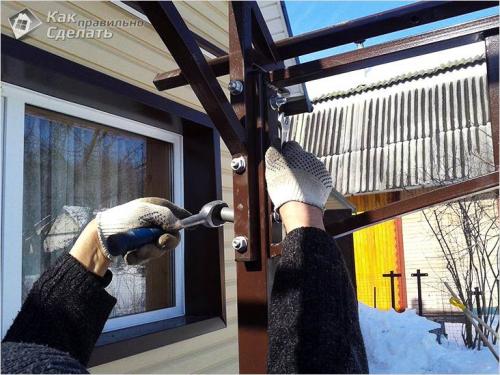

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

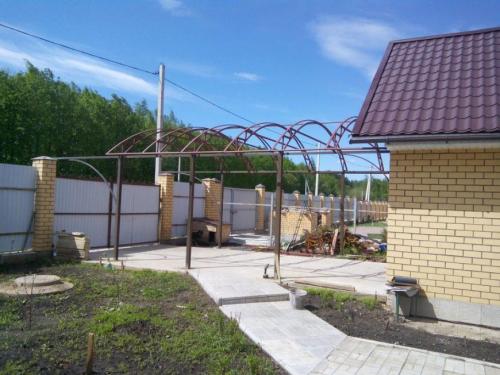

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Навес из поликарбоната на крыльцо. Как сделать навес над крыльцом частного дома: фото из поликарбоната, металла и дерева, кованые козырьки

Козырек над крыльцом своими руками из металла, дерева, поликарбоната или любого материала выполняют защитную функцию от дождя, снега и солнца. Для его изготовления изучите рекомендации, представленные в статье. Тут представлена информация:

• как сделать навес над крыльцом частного дома – фото прилагаются;
• классификация козырьков;
• требования к материалу и расчет его цены.

Кованые козырьки над крыльцом

Кованые козырьки над крыльцом не только защитят вас от непогоды и природных конфузов, но и украсят вход в жилище. Они изготавливаются на заказ специальными фирмами. Вы способны приобрести как уже готовые варианты изделий, так и сделать своё под заказ.

Особенности козырьков очевидны:

• Крепкие и надежные – непогода для них не проблема.
• Привлекательны внешне благодаря ручной ковке.
• Не требуют фундамента, крепятся прямо к стене с помощью анкеров. Но из любого правила бывают исключения.
• По цене выше, чем обычные козырьки из профильной трубы, так как ковка работа ручная.
• Комбинируются с профтрубой. Верх делается кованым с поликарбонатным покрытием, например, с помощью труб (заглубляются на 30-50 см в землю) конструкция укрепляется.

На рынке представлено большое количество компаний, продающих кованые козырьки над крыльцом, этот сегмент конкурентный. При приобретении готовых решений советуем обратить внимание на отзывы о компании в интернете на специальных профильных сайтах.

Как сделать козырек из дерева

Если вы собрались сделать козырек над крыльцом своими руками из дерева, то должны разобраться в используемой древесине. Древесина не так долговечна как металл. Но если у вас дом из бруса, то навес отлично дополнит его дизайн.

Выделяют следующие особенности конструкций:

• Долговечность и устойчивость к погодным явлениям зависит от типа древесины. Советуем использовать хвойные породы.
• Древесину обрабатывайте антисептиками от гниения – она дольше вам прослужит.

• Отлично сочетается с поликарбонатом и мягкой черепицей.
• Фундамент столбчатый, углубляется на 60-70 см в зависимости от грунта.
• Правильно рассчитайте шаг обрешетки, иначе навес над крыльцом частного дома (фото ниже) будет недостаточно прочным.

Козырьки из поликарбоната над крыльцом: фото и особенности

Среди преимуществ выделим:

• легкость конструкций;
• устойчивость к большим перепадам температур;
• высокая прочность;
• пластичность;
• устойчивость к коррозии;
• уровень светопроницаемости равен 90%.

У материала есть недостатки:

• низкая прочность в сравнении с шифером;
• желтеет со временем;
• мало устойчив к воздействию ультрафиолетовых лучей.

Если во время строительства козырька над крыльцом своими руками из поликарбоната не будет предусмотрено покрытие защитной пленкой, есть шанс, что навес по прошествии трех лет начнет терять свои прочностные характеристики и износится.

Расчет цены на сотовый поликарбонат

Требования к навесу

Если вы хотите, чтобы кованый навес над козырьком с поликарбонатом прослужил длительный срок и сохранял свой хороший внешний вид при любых погодных условиях, важно смотреть на:

• конструкция проектируется чтобы она смогла выдержать не только свой вес, но и вес выпадающих осадков (дождь, снег, ветер);
• спроектируйте навес так, чтобы он закрывал не только входную дверь в дом, но и все крыльцо;
• предусмотрите место слива сточной воды в навесе чтобы было удобнее выходить из дома;
• подбирайте поликарбонат чтобы он гармонично сочетался с дизайном дома.

Соблюдая эти простые требования, вы получите кованый навес над крыльцом из поликарбоната, который будет не только красив внешне, но и имеющий все необходимые технические характеристики.

Виды навесов

Перед тем как начать обсуждать технологию как сделать козырек над крыльцом своими руками из металла, классифицируем его по разным признакам. Их подразделяют на два вида :

• Монолитного типа.  Возводятся на определенном этапе строительства здания. Среди их основных особенностей отметим высокую прочность.
• Модульного типа . Выполняются из ряда различных элементов, которые в итоге собираются в общую конструкцию. Навес подобного типа устанавливается как на этапе строительства, так и после него.

Если рассматривать классификацию по форме, то здесь выделяют следующие виды :

• односкатные . Конструкция относится к самым простым. Изготавливаются подпорки из профильной трубы и обрешетка. Столбики углубляются на 50-70 см в землю и заливаются бетоном (столбчатый фундамент). Поликарбонат слетится на обрешетку. Не рекомендуем брать для навесов поликарбонат толщиной свыше 8 мм.

• Двускатные . Они сложнее по исполнению, чем односкатные, но это компенсируется их функциональностью. Хорошо предохраняют вход в дом от косых струй дождя. Главная особенность – двойной скат. Это означает, что зимой снег не будет задерживаться на крыше, что не приведет к его деформации через несколько лет.
