Монтаж наружной водосточной системы. Особенности

Монтаж наружной водосточной системы. Особенности

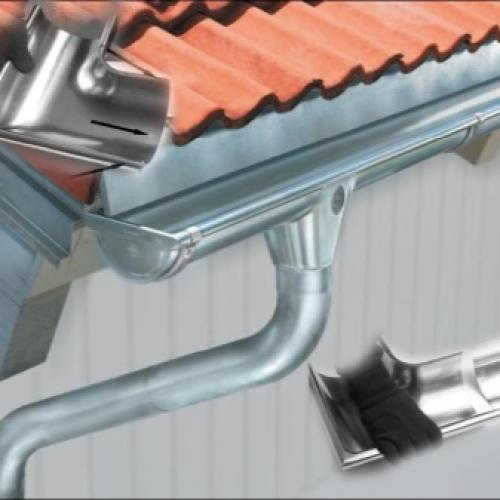

Водосточная система – это компонент, который направлен на сбор и отвод атмосферных осадков и талой воды. Система организует сбор воды на крыше, обеспечивая защиту фундамента и стен от разрушительного воздействия влаги.

Современные водостоки могут собирать и отводить дождевые воды с кровли, которая характеризуется сложными формами или конструкциями. Желоба с трубами могут обладать разной длиной, диаметром, формой (существуют изделия в форме прямоугольника, круга и трапеции). Такое качество позволяет обустроить водосточную систему под любую кровлю. В современных водостоках присутствуют все компоненты, которые потребуются для оперативного и качественного монтажа.

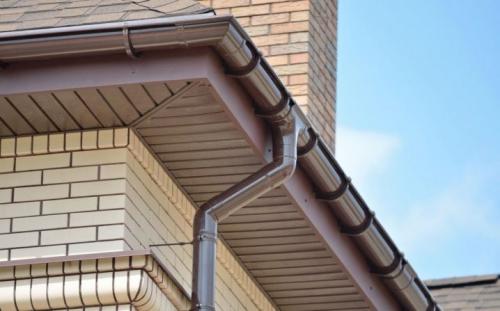

Помимо обеспечения защиты, водосток обладает эстетической составляющей и способен стать украшением фасадной части сооружения, выделяя кровлю и придавая законченный образ зданию.

Современная водосточная система нацелена на длительную и безупречную эксплуатацию. В водостоке присутствует воронка, желоба, водосточные трубы, которые при грамотном монтаже отвечают за сбор атмосферных осадков и их дальнейший вывод в ливневку. Ключевая задача водостока – это исключение брызг и отведение влажности от фундамента сооружения.

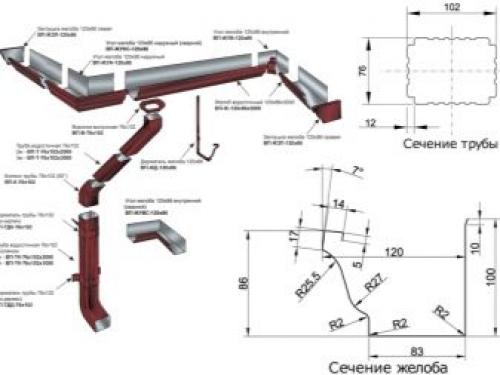

В продаже присутствуют не только круглые трубы и желоба, но и изделия с прямоугольной формой. Они обладают не только необычным дизайном, но и определенными особенностями, которыми не может похвастаться круглая конструкция.

Особенности прямоугольных изделий:

• Аккуратный вид . Вспомогательный кожух надевается на желоб, скрывая таким образом систему. Изделие придает зданию эффект цельной крыши.
• Пропускная способность. Из-за своих геометрических особенностей квадратная форма способна пропустить большее количество воды по сравнению с круглой.
• Устойчивость к повышенным нагрузкам. Подобные желоба способны выдержать замерзшую воду, а также увеличенное количество осадков.
• Усложненный монтаж. Установка такой системы сопровождается дополнительными сложностями, которые заключаются в использовании герметиков и заклепок.
• Квадратные водосточные системы обладают повышенной стоимостью в отличие от круглых изделий.
• Водосточные системы считаются незаменимым компонентом в регионах с повышенной влажностью . Однако при использовании в местах, где дожди появляются не так часто, подобные системы обойдутся слишком дорого. Применение водостоков в таком случае будет оправдано только привлекательной и оригинальной внешностью.

Монтаж водосточной системы своими руками на готовую крышу. Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента	Описание и особенности установки

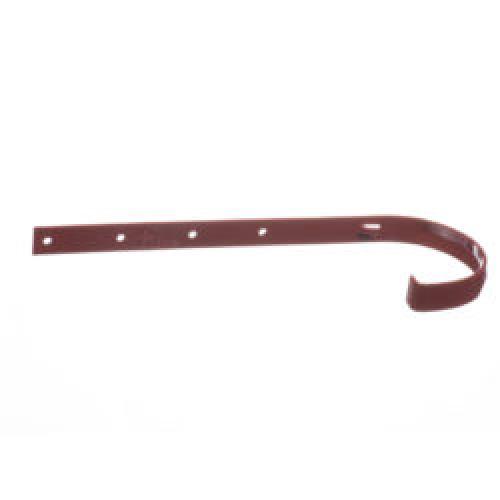

Кронштейны	Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

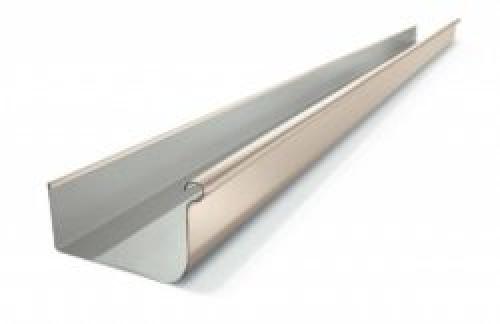

Водосточные желоба	Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли. Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы. Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.
Повороты желобов	Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители. Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

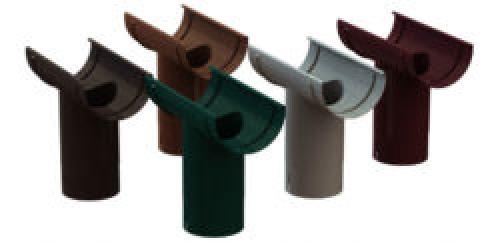

Воронки для сбора воды	Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы. Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.

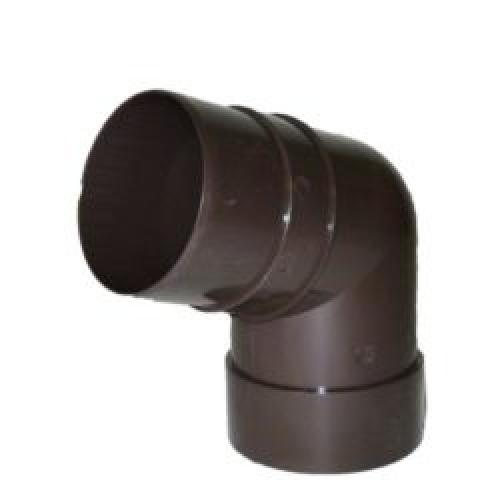

Колена и тройники для водосточных труб	Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.
Хомуты для фиксации водосточных труб	Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.

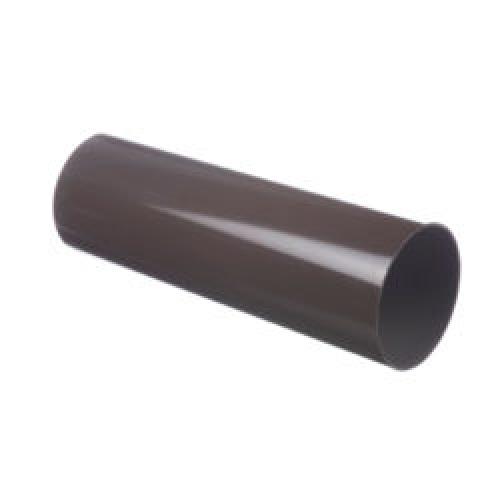

Водоотводящие трубы	Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

Монтаж водосточной системы своими руками. Правила монтажа водоотводящей системы

Выполнить качественную установку слива может не только профессионал. Понимая, как сделать водосток и соблюдая некоторые рекомендации, работы можно выполнить самостоятельно:

• Чем тяжелее труба, тем ближе должны располагаться крюки . Заглушки, крючки и сливные воронки монтируются заранее, до монтажа желоба. При обустройстве водоотвода для крыши дома лучше использовать желоба из меди, они наиболее долговечны. Единственный недостаток – высокая стоимость. Для небольшого загородного дома не стоит использовать дорогие комплектующие детали.

Особенности монтажа водосточной системы дома Источник peredelka.tv

• Метод соединения труб зависит от того из чего сделан жёлоб . Для изделий из ПВХ используют холодную сварку.
• Стальные водостоки режут инструментом для работы по металлу . Ножовка – самый практичный вариант.
• Жёлоб и дополнительные детали перед установкой собирают на земле . Монтаж водоотводов должны выполнять несколько человек, чтобы помочь закрепить конструкцию на кровле.

На заметку! При проектировании водоотвода для строения своими руками, учитывают диаметр труб и желоба, расположение водоприёмных и водосборных элементов, количество материалов.

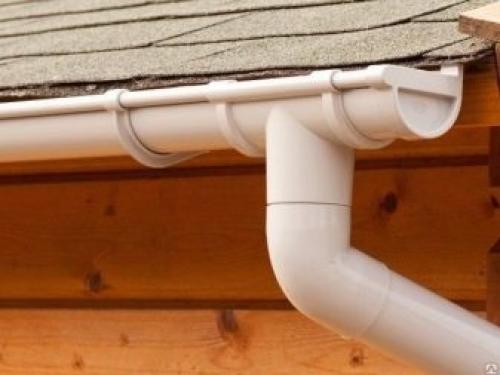

Водоотвод из пластиковых канализационных труб

Сделать водоотведение своими руками можно из разных материалов. Самый популярный вариант – пластиковые трубы для канализации. У такого материала есть ряд преимуществ :

• сравнительно низкая стоимость;
• большой выбор переходников и труб, различных деталей для крепления;
• возможность разрезать трубы самостоятельно;
• малый вес, что облегчает транспортировку и установку;
• продолжительный срок эксплуатации.

Положительные характеристики канализационных пластиковых труб привлекают многих владельцев частных домов и загородных коттеджей, дач. Основное условие – правильно спроектировать водоотводную систему.

Инструкция по монтажу водосточной системы Металл Профиль. Установка водосточной системы Металл Профиль

Инструкция по монтажу водостока Металлпрофиль Престиж - установка полукруглой металлической водосточнойсистемы. Фото,

Монтаж водосточной системы Металл Профиль

Этап 1. Крепление крюков-держателей желобов

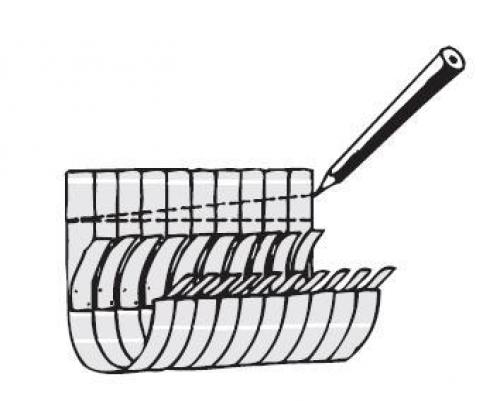

Крюки для круглого водостока Металл Профиль «Престиж»: Длинные - крепятся к обрешетке, короткие – к лобовой доске. Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным. И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю. Разметка уклона желоба для длинных крюков Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним. На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки. Разметка уклона желоба для коротких крюков Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Монтаж водосточного желоба. Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим уклоном, равным 2-3 мм на 1 пог.м желоба, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится встык с зазором около 3 мм. На месте стыка защелкивается соединитель желоба с герметизирующей прокладкой из пористой резины. Чтобы снизить возможность протечек, места стыков обрабатывают специальным герметиком для кровельных работ.

Если дом находится на одной территории с деревьями с густой листвой – спасти от нее смогут «паук» для воронки и сетка для желоба.

Пример сетки для желоба и воронки Источник grandline.ru

При этом, стоит помнить – сетку не нужно обслуживать, т.к. налипшую на нее листву просто сдувает ветром, а вот паука иногда придется чистить.

Монтаж желобов Источник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Для водостока с трубой диаметром 90 мм существует правило: 1 воронка на 10 пог.м желоба. К примеру, если длина карниза здания равна 10, то на ее поверхности монтируется один стоя. Если длина больше данного значения, но меньше 20 м, то устанавливаются два стояка.

Хотя и допускается монтаж одной трубы на длину желоба до 10 метров, но мы не рекомендуем делать длинный сток в одну строну, так как, визуально, данный уклон будет виден и данная эстетическая особенность не каждому придется по вкусу. Оптимальная длина желоба для одной сливной трубы не более XXX метров.

Это и красиво и убережет систему от перезаполнения в моменты сильных проливных дождей

Если же длина карниза до 10 метров, но скат кровли большой (более 70м2), то поможет установка водосточной системы прямоугольного сечения, например Vortex, так как пропускная способность данной системы больше на 60%

технический специалист Grand Line

Семен Графов

Трубы к стенам дома крепятся хомутами с шагом 1,5 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостока Источник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают специальным герметиком для кровельных работ.

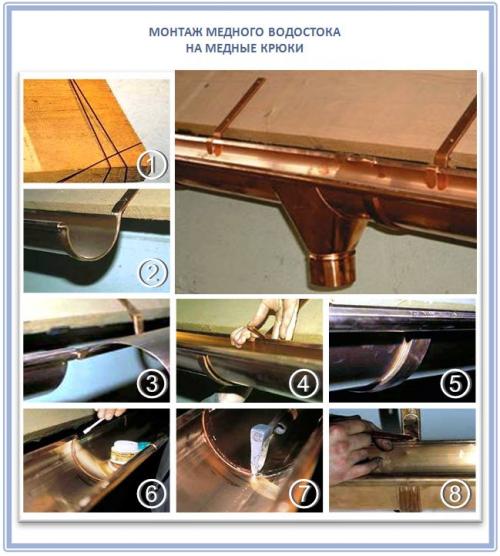

Монтаж металлической водосточной системы. Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.

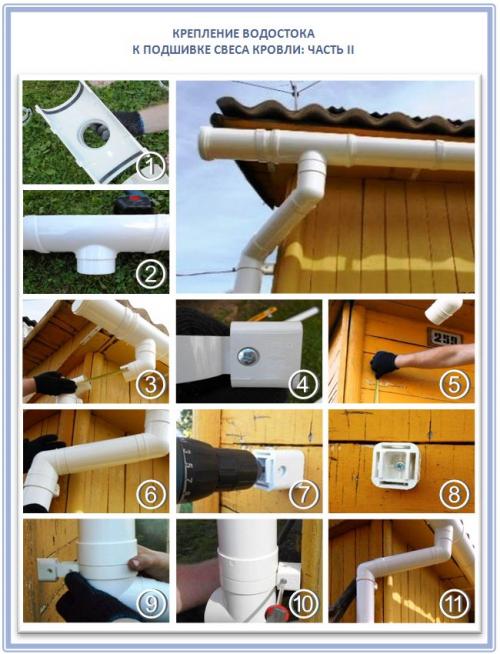

• Хомуты — специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

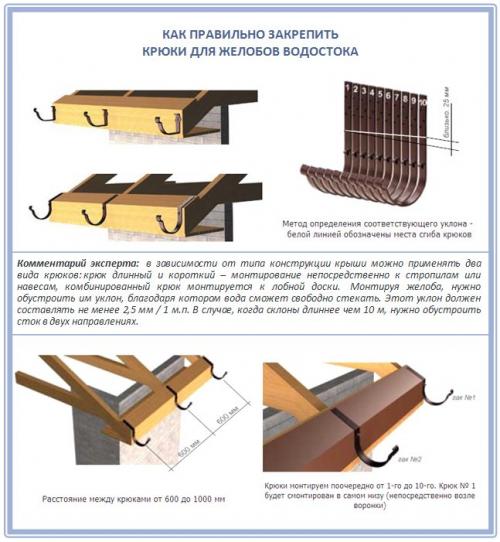

В продаже вы найдете крюки двух видов:

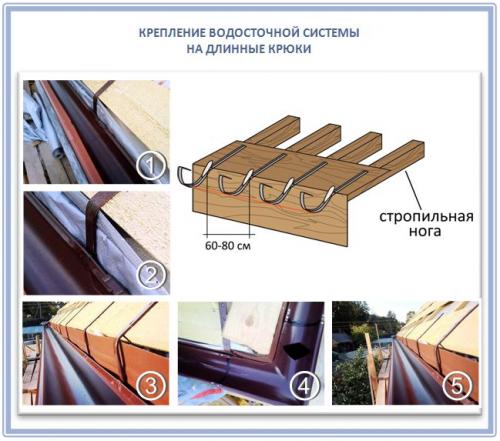

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

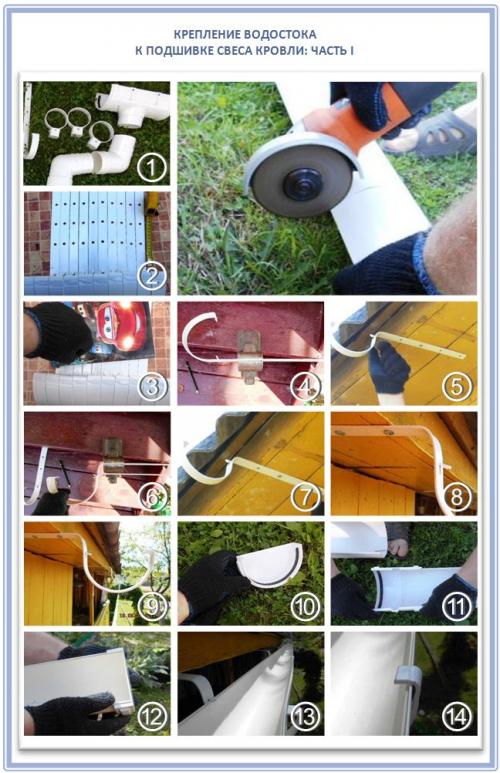

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

Инструкция по монтажу водосточной системы технониколь. Монтаж пластиковой водосточной системы для скатной крыши

Водосточная система

Основные принципы монтажа:

• Наклон желоба к воронке должен быть 10 мм на 3,5 метра длины желоба.
• Вода с капельника должна попадать в центральную треть желоба.

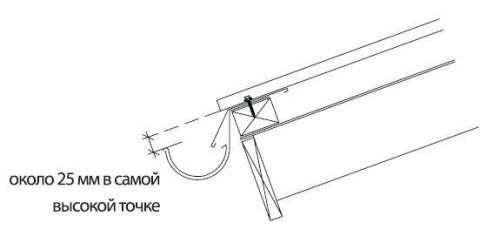

• Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Подробный монтаж водосточной системы рассмотрен в

Этапы монтажа водосточной системы

Этап 1. Разметка

Определите места крайних кронштейнов на карнизе. Отметьте эти места.

ВАЖНО!

Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

ВАЖНО!

Необходимое количество водоприемных воронок определяют по плану кровли. При расчете количества водоприемных воронок необходимо соблюдать следующее правило: минимум одна воронка на 50 м²ската. При этом на скат должно приходиться не менее одной водоприемной воронки.

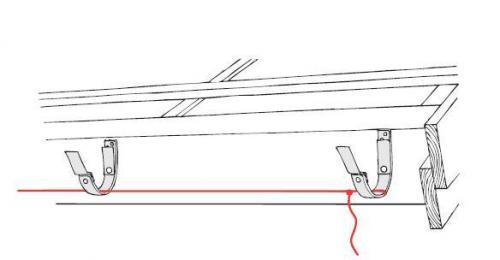

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

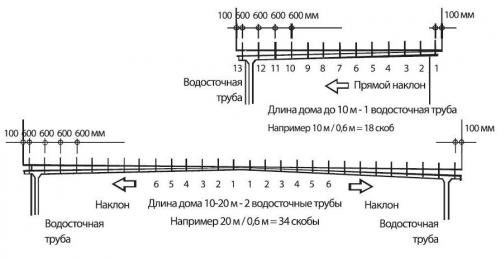

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2. Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

• Пластиковый кронштейн к лобовой доске

• К стропильным ногам через металлический удлинитель кронштейна боковой (применяется, когда монтаж кровли уже закончен).

• К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

ВАЖНО!

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил, рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3. Установка водосточных жёлобов

Вставьте жёлоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны жёлоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Установите водосточные жёлоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение жёлоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

При необходимости соединить два жёлоба установите соединитель жёлоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте жёлоб в соединитель жёлоба до обозначенной линии. Соединение жёлоба с кронштейном необходимо производить в направлении «изнутри-наружу».

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного жёлоба. Распил жёлоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Технология монтажа водосточной системы. Правила и последовательность установки водостока своими руками

Установка водосточной системы является одним из заключительных этапов постройки дома, однако самостоятельно осуществить монтаж водостоков не получится без определенных навыков. Ниже представлены рекомендации по составлению проекта монтажа водосточных систем и процессу установки водостоков, рассмотрены основные нюансы работы, подробно рассказано, как правильно сделать слив с крыши.

1. Заглушка желоба предназначена для перекрытия торцов, предотвращает переливание воды через них.
2. Углы универсальные. Направляют поток.
3. Угол желоба.
4. Держатель желоба. Одним краем крепится к постройке, на другом изогнутое ложе.
5. Соединитель желоба (муфта). Соединяет части конструкции.
6. Выпускная воронка. Соединяет желоб с водосточной трубой.
7. Колено трубы.
8. Соединительная труба (муфта).
9. Водосточная труба.
10. Сливное колено.
11. Хомут для трубы со штырем.
12. Хомут для трубы на лапках.

Как правильно определиться с системой водостока

Перед покупкой важно определиться с параметрами. В зависимости от площади сбора и расположения сливной трубы требуется различная пропускная способность. Она определяется диаметром труб и желобов.

Основные значения, которые требуется знать для монтажа водостока крыши, приведены в таблице.

Обычно устанавливается одна сливная труба на одном желобе. При длине ската более 12 метров, ставится дополнительная труба посередине.

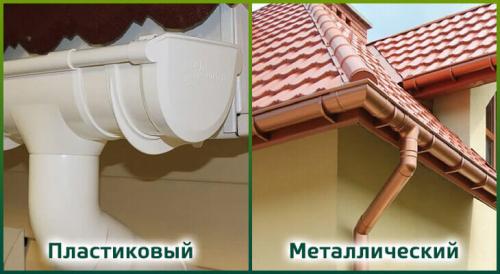

Выбор водосточной системы по материалу

Перед монтажом водостока, стоит задуматься о материалах его составляющих элементов. Есть два основных вида водосточных систем кровли: пластиковые и металлические.
