Существует несколько разновидностей по этой классификации.

Междуэтажные

Конструкция между жилыми этажами начинается с подвального перекрытия, которое служит также полом первого этажа. Потолок первого этажа является обратной стороной пола второго этажа и так далее до чердачного перекрытия, служащего потолком самого высокого этажа.

К данным видам перекрытий предъявляют требования, касающиеся наибольшей прочности , поскольку это самые эксплуатируемые конструкции, удерживающие мебель, вес людей, который постоянно меняется.
Частота вибраций на них также оказывается также максимальная. Перекрытия между жилыми этажами помимо всего прочего должны еще быть эстетически приемлемыми. Пол и потолок оформляют согласно определенному дизайну, а это дополнительная нагрузка, оказываемая отделочными материалами на перекрытия с обеих сторон.

При проектировке междуэтажного перекрытия также учитывается назначение самого помещения. Если это баня, инкубатор, теплица и т.д. влажность, соответственно, будет повышена, значит гидро- и пароизоляцию, герметичность необходимо прокладывать более тщательно, а также обеспечить хорошую вентиляцию помещения, особенно если перекрытия деревянные.

Подвальные и цокольные

Подвал от цоколя отличается глубиной по отношению к уровню земли. Если подвал находится полностью под землей, то цоколь слегка возвышается над землей, ближе к потолку можно вставить маленькое окошко. Перекрытия для обоих видов помещения практически одинаковые, но с собственными нюансами.

Температура в них редко превышает +8 градусов, поэтому утепление данного перекрытия выполняется только лишь для того, чтобы защитить первый жилой этаж от проникновения холода с подвала.

Требования к прочности максимальные , поскольку данная конструкция держит на себе весь дом. Вследствие этого, при устройстве перекрытия на этапах строительства из шлакоблока, между слоями прокладывают арматуру с бетонированием, чтобы добавить жесткости несущим стенам, на которые будет возлагаться вес нулевого перекрытия.

Подробно о различиях между цоколем и подвалом сказано в документах СНиП 31–02–2001 и СНиП 2.08.01–89 о жилых зданиях и одноквартирных домах.

Перекрытие по деревянным балкам чертеж. Правильный план устройства пирога межэтажного и других видов перекрытий по деревянным балкам, как выглядит в разрезе?

Строительство дома – этап важный и ответственный.

Прочность и устойчивость конструкции зависит от качества устройства деревянных перекрытий.

Для каждого типа перекрытия предусмотрена определенная последовательность слоев, обеспечивающих надежность и долговечность здания.

Узнайте из статьи, какой самый важный слой содержит пирог перекрытия между первым и вторым этажом, а также на цокольных и чердачных этажах.

состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Балки

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации зданиянесут на себе всю нагрузку. Поэтому основное внимание следует обратить на.

Для балок рекомендуется использоватьили массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Лаги

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Утепление

Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость — балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Пленки для гидро- и пароизоляции

Дерево – крайне чувствительный материал к избытку влаги.

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки , а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в.

Звукоизоляция

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте.

Особенности схемы

В зависимости от типа деревянного перекрытия, отличаются наименование и очередность слоев пирога. Также необходимо выполнять требования, по которым выбирается каждый материал .

Пол-потолок: между 1 и 2 этажом

Пролет деревянныхдолжен быть не более 6 м. Отделка производится с двух сторон.

Количество прослоек пирога:

1. Укладка балок. Сечение рассчитывается в зависимости от шага балок и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + допуск на заделку.
2. Черновая отделка потолка нижнего этажа. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минвата, стекловата, пенопласт. Толщина слоя не менее 100 мм.

Балки перекрытия заделываются в пазы стен или укладываются на кирпичные основания.

Места стыков плит должны быть на балках!

Перекрытия в многоквартирном доме. Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

1. Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
2. Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
3. Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
4. Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
5. Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
6. Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.

Источник: https://doma-na-veka.ru/stati/mezhetazhnye-perekrytiya-v-dome-mezhetazhnye-perekrytiya-v-chastnom-dome

Бюджетное межэтажное перекрытие. Из чего сделать быстро и недорого межэтажные перекрытия в частном доме?

В любом строительстве наступает этап, когда необходимо отделить друг от друга различные части здания: цоколь от 1 этажа, разграничить этажи или устроить верхнее перекрытие, отделяя чердак от последнего этажа.

Перекрытия устраивают несколькими способами:

- деревянные основания, опирающиеся на массивные балки из бруса;

- металлические перекрытия – сварные конструкции;

- монолитные перекрытия – заливные из бетона и арматуры;

- сборно-монолитные – из металлопроката и газоблоков;

- сборные железобетонные перекрытия – из ЖБИ-плит.

Виды перекрытий, плюсы и минусы

Каждое из таких перекрытий имеет свои преимущества и недостатки и подбирается в зависимости от ряда условий по конкретному объекту. Так, конструкции из пиломатериалов более дешевы и просты в сборке, но подвержены гниению, нередко служат пищей вредителям-насекомым, зависят от влажности воздуха в доме, относятся к сильно горючим материалам и нуждаются в систематической обработке антисептиками. Еще древесина отличается невысокой несущей способностью, и придется прикидывать предел прочности каждый раз, когда Вы задумаете докупить какую-то мебель или переделку.

Перекрытия из металла отличаются устойчивостью к огню, прочностью и высокой несущей способностью. Однако они подвержены коррозии, обладают высокой массой, что влияет на фундамент и конструктивы, а значит, их придется сделать усиленными. К тому же, металл сам по себе является «мостиком холода» и нуждается в добротном утеплении. В противном случае, полы в доме будут ледяными даже на стяжке.

Заливные монолитные перекрытия обходятся недорого по материалам, но дорого по услугам рабочих. Так же к минусам можно отнести ограничение по ширине перекрываемого помещения. Зато такие конструкции не требуют применения тяжелой строительной техники и позволяют создавать перекрытия с любой конфигурацией периметра.

Межэтажное перекрытие в многоквартирном доме. Балочные перекрытия.

В балочных перекрытиях несущую основу составляют балки, расположенные на одинаковом расстоянии друг от друга, на которые укладывают элементы заполнения,‭ ‬выполняющие ограждающие функции. Балки могут быть деревянными, железобетонными или металлическими.

Перекрытия из деревянных балок

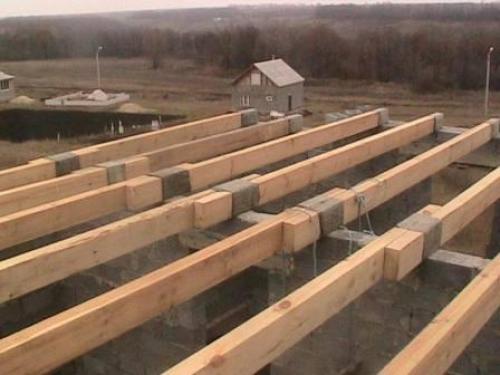

  В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.

Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:

• междуэтажных перекрытий – при ширине пролета до 5 метров;
• для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.

Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом.‭ ‬Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.

Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии.Сечение балки определяют исходяисходя из приходящейся на нее нагрузки.

На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.

Преимущества деревянного перекрытия:

• Основное преимущество это то – что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.

Недостатки деревянного перекрытия:

• Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.

Перекрытия по металлическим балкам.

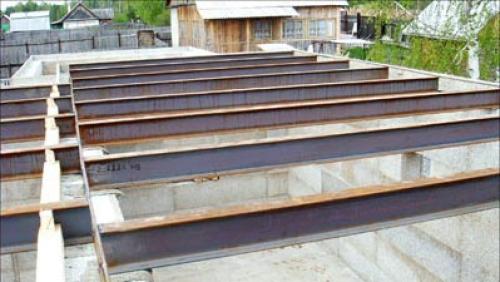

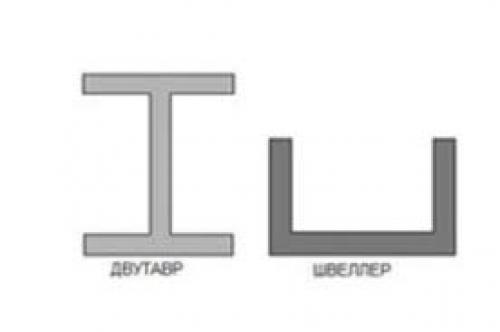

 По сравнению с деревянными достаточно надежны и более долговечны, а также имеют меньшую толщину (экономят пространство), но подобные перекрытия возводят редко. Для заполнения проемов между балками можно использовать легкобетонные вставки, облегченные железобетонные плиты, деревянные щиты или деревянный накат. Масса 1‭ м2 такого перекрытия часто превышает 400 кг.

Преимущества:

• Металлической балкой можно перекрыть большие пролеты (4-6 метров и более).
• Металлическая балка негорючая и устойчива к биологическим воздействиям (гнили и т.д.).
• Но перекрытия по металлическим балкам не лишены недостатков:
• В местах повышенной влажности на металле образуется коррозия.
• Кроме того, такие перекрытия имеют пониженные тепло – и звукоизоляционные качества. Чтобы смягчить этот недостаток, концы металлических балок обертывают войлоком. В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголки.

Между балками укладывают сборные железобетонные пустотелые плиты толщиной 9 см. По железобетонным плитам нанесен слой шлака и железобетонной стяжки толщиной 8-10 см. Расход стали высокий – 25- 30 кг/м2 в зависимости от марки стали, из которой изготовлены балки.

Стоимость материала: Цена стального профиля составляет от 7 до 18 дол./пог. м. Стоимость облегченной железобетонные плиты – от 110 долларов за штуку. На 1‭ кв. метр перекрытия по металлическим балкам вы потратите от 100 долларов и выше.

Перекрытия из железобетонных балок.

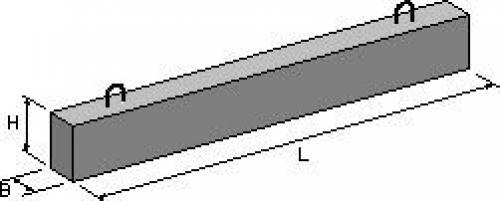

  Устраивают на пролетах от 3 м и до 7,5 метров. Осложняется работа тем, что необходимо использовать подъемную технику. Вес таких балок составляет 175 — 400 кг.

Преимущества

• С помощью железобетонных балок можно перекрывать большие пролеты, чем с использованием деревянных.

Недостатки:

• Для монтажа перекрытия по железобетонным балкам необходимо использовать грузоподъёмное оборудование.

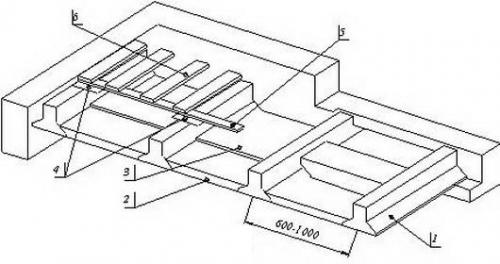

Монтаж: Железобетонные балки укладываются на расстоянии 600-1000 мм. Заполнение межбалочного пространства устраивают в виде легкобетонных плит или пустотелых легкобетонных блоков (при дощатых полах или паркетных используют плиты, а при полах из линолеума или паркету по бетонному основанию – пустотелые блоки).

    Швы между балками и плитами заполняют цементным раствором и затирают. Чердачные перекрытия обязательно утепляют, междуэтажные звукоизолируют, цокольные перекрытия также утепляют.

Стоимость За один погонный метр балки придется выложить от 25 долларов. Цена за один легкобетонный блок от 1,5 доллара. В итоге на 1 кв. метр перекрытия по железобетонным балкам потратите от 65 долларов.

Источник: https://doma-na-veka.ru/stati/mezhetazhnoe-perekrytie-v-dome-balochnye-perekrytiya

Межэтажное перекрытие по деревянным балкам. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

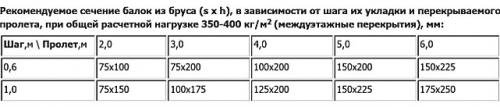

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).
