Деревянные перекрытия в частном доме между этажами. Типовая конструкция перекрытия на балочных опорах

Деревянные перекрытия в частном доме между этажами. Типовая конструкция перекрытия на балочных опорах

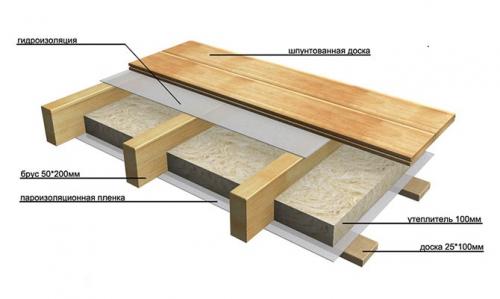

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Деревянные перекрытия в старых домах. Чисто деревянные перекрытия

В основе - деревянные балки, преимущественно из лиственницы . Сверху - лаги, на которые накладываются половые доски. Под балками - деревянный накат с засыпкой (утрамбованный грунт, почти глина). Под накатом - деревянная подшивка. Штукатурка потолков - известь по набитому камышу или дранке.

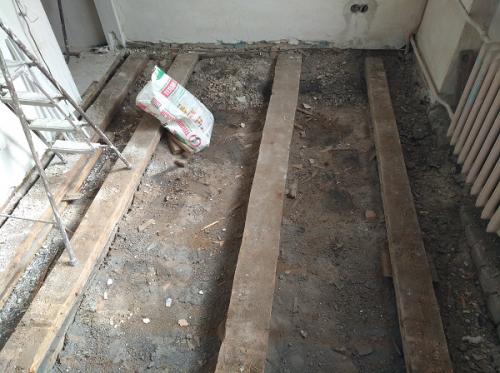

Деревянные перекрытия после демонтажа в немецком доме в Черняховске Калининградской обл. (построен в 1905 г.) Фото предоставлено читательницей

Деревянные перекрытия после демонтажа в немецком доме в Черняховске Калининградской обл. (построен в 1905 г.) Фото предоставлено читательницей

Расстояние между полом и потолком в перекрытиях немецких домов - до 30 см. Однако, в "мокрых" местах (ванна, туалет) они никак не усилены - такие же деревянные. В отличие от смешанных (об этом чуть позже).

Потолок и стены в одной из квартир Дома Бенуа в Санкт-Петербурге (1910 г. постройки). Фото предоставлено читательницей

Потолок и стены в одной из квартир Дома Бенуа в Санкт-Петербурге (1910 г. постройки). Фото предоставлено читательницей

Одна дама из аварийного дома постройки 1880-х гг. в Калининградской обл. (ныне расселенного) рассказывала мне, как ее сосед зашел однажды в туалет - и провалился на нижний этаж. К счастью, обошлось без жертв. Но прошу не считать этот пример правилом: дом был очень-очень старым, с трещинами и стяжками, никогда не ремонтировался. Жильцы долго-долго добивались расселения. Как раз в процессе "борьбы" произошел этот случай. Года три назад, наконец, расселили.

Источник: https://balki-v-interere.postroivsesam.info/stati/derevyannye-perekrytiya-v-dome-svoimi-rukami-osnovnye-trebovaniya

Как правильно сделать перекрытие между этажами. Балочные перекрытия между этажами

В качестве несущей основы в перекрытиях балочного типа выступают балки, установленные с определенным шагом поверх стен или армопояса. На них укладываются элементы заполнения для получения полноценной ограждающей горизонтальной конструкции. В большинстве случаев используются деревянные и металлические балки.

Рисунок 6. Горизонтальные ограждающие конструкции балочного типа

Традиционно балочное перекрытие состоит из таких конструктивных элементов:

Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах. Однако важно учитывать, что они имеют некоторые ограничения на применение:

• При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
• При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.

Рисунок 8. Конструкция перекрытия по деревянным балкам

Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.

Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.

Как монтируют деревянные перекрытия?

Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию - 50×200, 100×100, 100×200 мм или другое.

Последовательность и особенности устройства:

• Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.

  где 1 – деревянная балка;

  2 – гидроизоляционный материал;

  3 – теплоизоляция (можно использовать монтажную пену);

  4 – раствор.

  Рисунок 9. Место опирания деревянной балки на стены в разрезе

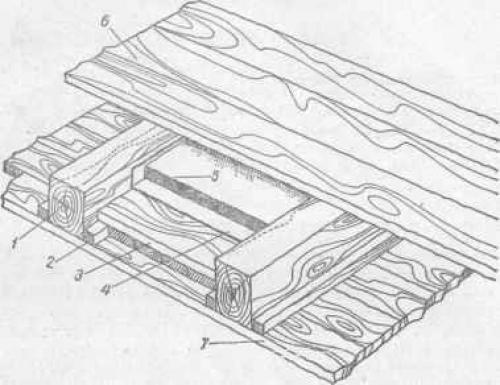

• Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.



  где 1 – деревянная балка;

  2 – черепной брусок;

  3 – накат;

  4 – пароизоляционная мембрана;

  5 – теплоизоляционный материал;

  6 – чистовой пол;

  7 – чистовой потолок нижнего этажа.

  Рисунок 10. Устройство наката

• Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
• Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.

Перекрытие второго этажа по деревянным балкам. Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.

Гидроизоляция балок в опорных точках Источник i.ytimg.com

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

• Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Деревянные перекрытия в кирпичном доме. Квартиры с деревянными перекрытиями

«Здравствуйте, Татьяна Васильевна. Меня зовут Ирина. Мне с мужем необходима ваша профессиональная консультация риэлтора по купле-продаже вторичной недвижимости , а точнее по приобретению квартиры с деревянными перекрытиями. Вкратце изложу нашу ситуацию: мы уже достаточно продолжительно время присматриваем себе квартиру на вторичке. Вы только не подумайте, что нам очень сложно угодить, но по опыту наших изысканий получается так, что либо квартира хорошая и при этом район не тот, либо район подходит, а квартира не дотягивает под наши требования или полностью нас не устраивает. При этом мы располагаем достаточным по московским меркам бюджетом для покупки жилья в 18-20 млн рублей.

Так вот, совсем недавно нам на глаза попался прелюбопытнейший вариант в сталинском доме - достойный нашего внимания, как нам показалось на первый взгляд, во всех отношениях. Приемлемая цена, престижный район, удачное местоположение дома в глубине массива, этажность здания, общая площадь, количество комнат и функциональная планировка, непосредственная близость к метро, шикарный вид из окна в тихий уютный двор, высокие потолки больше 3-х метров, впечатляющая архитектура — по предварительным исходным данным в объявлении всё сходилось, ну, прямо, как мы мечтали!

Нас это предложение не просто заинтересовало - мы, конечно же, что тут скрывать, загорелись этой квартирой. Но просмотр объекта в живую охладил наш пыл. О том, что дом без лифта, нам было известно заранее и сей факт не имел для нас принципиального значения - мы даже рады лишний раз прогуляться пешком по лестнице на 5 этаж. Нас насторожило совсем другое. В результате переговоров с собственником и его представителем выяснилось, что многоквартирный дом имеет не железобетонные, а смешанные/деревянные перекрытия.

Для нас эта новость, если честно, была как ушат холодной воды — хотя даже после этого мы не отказалась от своего намерения и настроены решительно, лишь быть может чуточку сомневаемся в правильности своего поступка. Психологическое состояние, в котором мы пребываем, уверена знакомо многим — и хочется и колется! До конца не можем понять как это расценивать - чего-то боимся, а чего не знаем! Обрывочные сведения, слухи, домыслы, кочующие во всемирной паутине по предмету обсуждения, ясности в вопрос не внесли — вроде бы это «плохо/не совсем хорошо», а вот чем конкретно плохи или чреваты деревянные перекрытия в квартире не совсем понятно?!

Хотелось бы получить достоверную информацию по интересующему нас вопросу, как говорится из первых рук, и узнать ваше мнение как специалиста в этой области, как эксперта рынка вторичной городской недвижимости, что вы можете подсказать или посоветовать на этот счёт: Стоит ли покупать квартиру с деревянными перекрытиями или всё же отказаться от покупки сталинки? Встречались ли в вашей практике или в практике ваших коллег варианты купли-продажи таких сложных неоднозначных объектов? Может у кого из ваших знакомых или клиентов есть личный опыт проживания в квартире с деревянными или смешанными перекрытиями и они могут предоставить полезный правдивый отзыв? Какие могут быть риски, угрозы или негативные последствия в будущем, трудно ли будет в дальнейшем продать квартиру с деревянными перекрытиями?»

Для полноты ощущений, с начала предлагаю рассмотреть потребительские качества подобного рода жилья, явные преимущества и недостатки, так сказать, плюсы и минусы квартир с деревянными перекрытиями.

Слабые стороны:

• Из-за конструктивных особенностей зданий подобного типа существует ряд ограничений по проведению ремонтно-строительных работ, которые касаются непосредственно потолка и пола. В доме с деревянными перекрытиями, крайне проблематично, а во многих случаях практически не возможно, например, произвести стяжку пола из-за огромной нагрузки на несущие балки.
• Межкомнатные и межквартирные перегородки часто выполнены по каркасной технологии с заполнением пустот шлаком. В домах с деревянными/смешанными перекрытиями очень хорошая слышимость.
• Общая усталость жилищного фонда, инженерных сетей и коммуникаций: регулярные аварии из-за гнилых труб, постоянные отключения подачи электроэнергии по причине коротких замыканий, бесконечные косметические и капитальные ремонты.
• Многоквартирные дома с деревянными перекрытиями — объекты с повышенным уровнем пожароопасности. Страховщики, если и выдают полис, то с повышенным коэффициентом. В случае возникновения пожара в одной из квартир, весь дом может вспыхнуть как спичка и выгореть дотла.
• Риск сноса и переселения существует даже, если дом включен в реестр памятников архитектуры и объектов культурного наследия. Заинтересованный инвестор ни перед чем не остановится. Самый популярный предлог — плановая реконструкция исторического здания..

Источник: https://detali-interera.ru-land.com/stati/mezhetazhnye-perekrytiya-derevyannogo-doma-svoimi-oblasti-primeneniya-i-raschet-derevyannyh

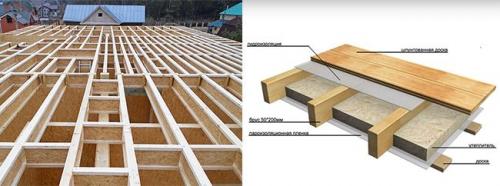

Деревянные перекрытия между этажами плюсы и минусы. Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.

Перекрытие по деревянным балкам чертеж. Правильный план устройства пирога межэтажного и других видов перекрытий по деревянным балкам, как выглядит в разрезе?

Строительство дома – этап важный и ответственный.

Прочность и устойчивость конструкции зависит от качества устройства деревянных перекрытий.

Для каждого типа перекрытия предусмотрена определенная последовательность слоев, обеспечивающих надежность и долговечность здания.

Узнайте из статьи, какой самый важный слой содержит пирог перекрытия между первым и вторым этажом, а также на цокольных и чердачных этажах.

состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Балки

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации зданиянесут на себе всю нагрузку. Поэтому основное внимание следует обратить на.

Для балок рекомендуется использоватьили массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Лаги

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Утепление

Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость — балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Пленки для гидро- и пароизоляции

Дерево – крайне чувствительный материал к избытку влаги.

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки , а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в.

Звукоизоляция

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте.

Особенности схемы

В зависимости от типа деревянного перекрытия, отличаются наименование и очередность слоев пирога. Также необходимо выполнять требования, по которым выбирается каждый материал .

Пол-потолок: между 1 и 2 этажом

Пролет деревянныхдолжен быть не более 6 м. Отделка производится с двух сторон.

Количество прослоек пирога:

1. Укладка балок. Сечение рассчитывается в зависимости от шага балок и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + допуск на заделку.
2. Черновая отделка потолка нижнего этажа. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минвата, стекловата, пенопласт. Толщина слоя не менее 100 мм.

Балки перекрытия заделываются в пазы стен или укладываются на кирпичные основания.

Места стыков плит должны быть на балках!

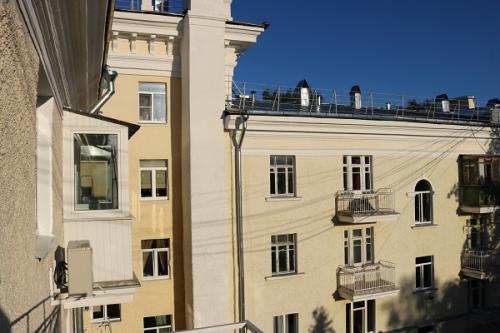

Деревянные перекрытия в сталинках. «Сталинки» с деревянными перекрытиями – стоит ли покупать?

На столичном рынке жилья доступных предложений не так уж много и найти недорогую квартиру очень сложно. Наиболее демократичны по ценам квартиры гостиничного типа или «однушки» в «хрущевках» на окраине Москвы. Однако существует еще один тип недвижимости, цены на который относительно невелики. Это квартиры в «сталинках» с деревянными перекрытиями 50-х годов постройки. Порой потребитель, привлеченный низкой стоимостью такого жилья, не пытается узнать о его особенностях и знакомиться с ними уже только в процессе эксплуатации квартиры. Знакомство, как правило, неприятное. О том, насколько оправдана покупка квартиры в «сталинке» с деревянными перекрытиями, рассказывают специалисты «МИЦ-Недвижимость» (ГК «МИЦ»).



Первое, что необходимо выяснить при покупке квартиры в таком доме, - это проводился ли в здании капитальный ремонт. Если был только косметический ремонт (или вовсе не было никакого), можно смело требовать значительную скидку. Потому что расходы на капитальный ремонт, в котором нуждается данный тип жилья, окажутся очень большими, да и инициировать капремонт (в котором участвуют все собственники квартир в доме) не так уж просто.



Во-первых, покупателю квартиры в таком доме, скорее всего, придется потратиться на подвесные потолки, т.к. штукатурка на потолках в домах с деревянными перекрытиями быстро приходит в негодность и начинает сыпаться. Во-вторых, в таких домах приходится менять проводку (алюминиевую на медную). Стоит также отметить, что такое, казалось бы, преимущество, как большие окна, может обернуться и недостатком: чем больше окна, тем они дороже, поэтому на замену старых окон на новые стеклопакеты придется отдать немалую сумму.



Также многие жильцы «сталинок» с деревянными перекрытиями жалуются на кривизну полов. Если вам волнообразные полы так же не по вкусу, в список расходов придется включить и ремонт полов.



Деревянные перекрытия не выносят больших весовых нагрузок. То есть при определенных условиях на вас в прямом смысле слова соседи могут свалиться с потолка. Особенно часты повреждения в санузлах (отрицательно на состоянии деревянных балок сказывается высокая влажность). Поэтому при покупке квартиры в доме с деревянными перекрытиями, необходимо узнать, не заменены ли деревянные перекрытия хотя бы в санузлах.



Если вы негативно относитесь к посторонним звукам и не желаете становиться невольным слушателем соседских разговоров, вы также должны будете позаботиться о дополнительной звукоизоляции, т.к. в «сталинках» с деревянными перекрытиями звукоизоляция очень низкая.



И, наконец, квартиру в таком доме не возьмется страховать ни одна страховая компания, т.к. наличие деревянных перекрытий повышает риск возникновения пожаров. А из-за низкой ликвидности ни один банк не примет такое жилье в качестве залога по ипотеке.
По словам специалистов «МИЦ-Недвижимость», среди преимуществ квартир в «сталинках» с деревянными перекрытиями можно назвать только доступную цену. Поэтому, прежде чем принять решение о покупке такого жилья, тщательно подумайте, оправдана ли будет покупка. Вы можете самостоятельно или с помощью специалиста подсчитать стоимость ремонта и временные затраты. Весьма вероятно, что результатом такого подсчета станет ваш отказ от намерения купить подобное жилье.
