Межэтажные перекрытия в доме. Межэтажные перекрытия в частном доме

Обязательный элемент любого строения – межэтажное перекрытие. Это нагруженная часть здания, которая выполняет ряд задач. Перекрытия между этажами в частном доме разделяют пространство внутри строения на самостоятельные зоны. Межэтажная конструкция не только выполняет разделительную функцию, но и теплоизолирует жилое помещение, поглощает шумы, а также обеспечивает жесткость коробки здания. Для сооружения применяются различные стройматериалы, которые отличаются характеристиками и технологией монтажа.

Межэтажное перекрытие дома

Какие должны быть перекрытия между этажами в частном доме

Перекрытия между этажами – это ответственный элемент строения, к которому предъявляется ряд требований. Перекрывающая основа должна иметь следующие свойства:

быть прочной. Под воздействием собственной массы и нагрузок от оборудования, предметов интерьера не должны появляться трещины и снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 квадратный метр изменяется от функционального назначения отдельных помещений и составляет для чердачных помещений – 110 кг, а для цокольной и межэтажной основы – 210 кг;
отличаться высокой жесткостью. Перекрывающие конструкции связывают капитальные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости строения. Под воздействием усилий допускается минимальная стрела прогиба, составляющая для основ чердачных помещений – 1/200 и для перекрытий, расположенных над цоколем – 1/250;
надежно звукоизолировать помещение. Основа должна предотвращать доступ внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация зазоров на участках стыковки позволяют снизить отрицательное влияние шумовых факторов и создать благоприятные условия в помещении;
уменьшать потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. Благодаря снижению теплопотерь, уменьшается объем расходов на поддержание благоприятной температуры. Увеличенный слой утеплителя должен устанавливаться над цоколем, а также на уровне чердака;
противостоять воздействию открытого огня и повышенной температуры. При возникновении пожароопасной ситуации, потолочные перекрытия в доме между этажами не должны позволять распространяться огню, временно локализуя очаг возгорания. Огнестойкость зависит от применяемого материала и составляет для оштукатуренных конструкций из древесины – 15 минут, железобетона 1 час. Металлические конструкции обладают максимальным порогом огнестойкости.

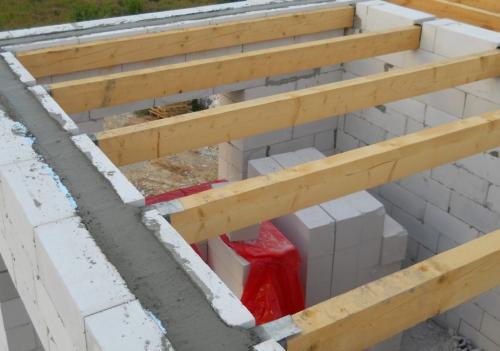

Перекрытия в доме из газобетона. Виды перекрытий для дома из газоблоков

Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.

Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:

деревянные балки с настилом из досок;
монолитные и сборно-монолитные перекрытия;
готовые железобетонные плиты-пустотки;
газобетонные плиты.

Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:

Деревянные перекрытия

Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:

малый вес;
простота монтажа;
высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).

Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:

древесина нестабильна, склонна к короблению или гниению;
материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

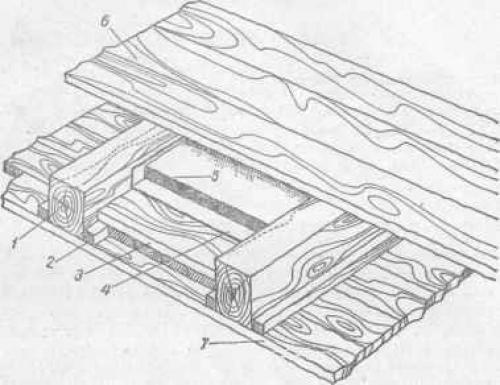

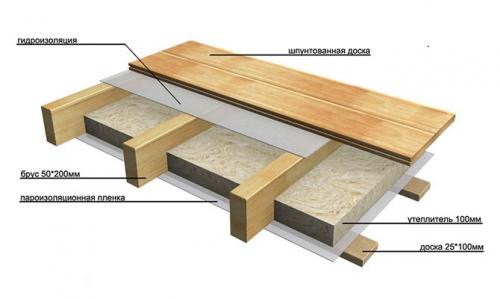

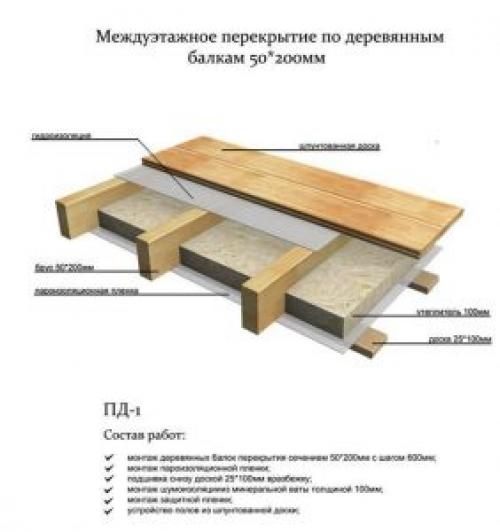

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).

Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).

Монолитное и сборно-монолитное перекрытие

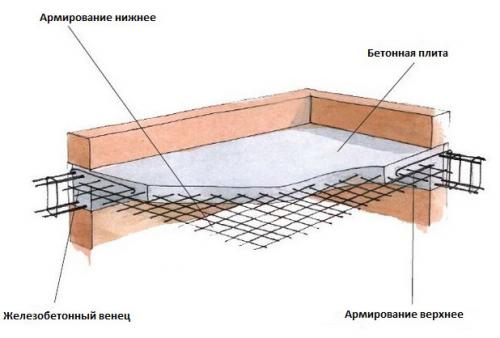

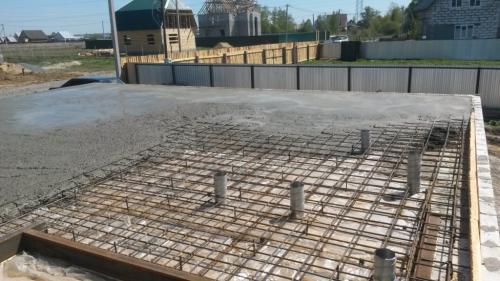

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.

Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.

Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.

Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

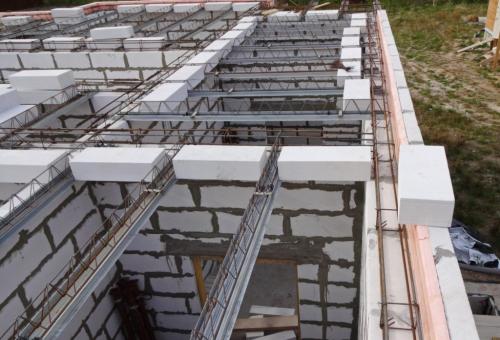

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

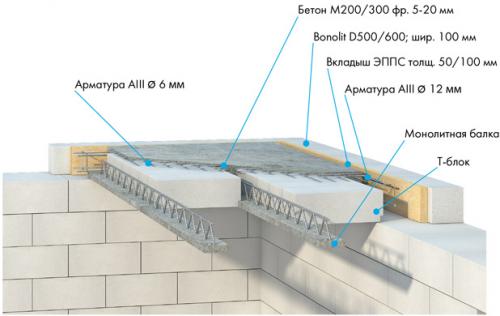

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.

Из чего дешевле сделать перекрытие между этажами. По расположению

Существует несколько разновидностей по этой классификации.

Междуэтажные

Конструкция между жилыми этажами начинается с подвального перекрытия, которое служит также полом первого этажа. Потолок первого этажа является обратной стороной пола второго этажа и так далее до чердачного перекрытия, служащего потолком самого высокого этажа.

К данным видам перекрытий предъявляют требования, касающиеся наибольшей прочности , поскольку это самые эксплуатируемые конструкции, удерживающие мебель, вес людей, который постоянно меняется.
Частота вибраций на них также оказывается также максимальная. Перекрытия между жилыми этажами помимо всего прочего должны еще быть эстетически приемлемыми. Пол и потолок оформляют согласно определенному дизайну, а это дополнительная нагрузка, оказываемая отделочными материалами на перекрытия с обеих сторон.

При проектировке междуэтажного перекрытия также учитывается назначение самого помещения. Если это баня, инкубатор, теплица и т.д. влажность, соответственно, будет повышена, значит гидро- и пароизоляцию, герметичность необходимо прокладывать более тщательно, а также обеспечить хорошую вентиляцию помещения, особенно если перекрытия деревянные.

Подвальные и цокольные

Подвал от цоколя отличается глубиной по отношению к уровню земли. Если подвал находится полностью под землей, то цоколь слегка возвышается над землей, ближе к потолку можно вставить маленькое окошко. Перекрытия для обоих видов помещения практически одинаковые, но с собственными нюансами.

Температура в них редко превышает +8 градусов, поэтому утепление данного перекрытия выполняется только лишь для того, чтобы защитить первый жилой этаж от проникновения холода с подвала.

Требования к прочности максимальные , поскольку данная конструкция держит на себе весь дом. Вследствие этого, при устройстве перекрытия на этапах строительства из шлакоблока, между слоями прокладывают арматуру с бетонированием, чтобы добавить жесткости несущим стенам, на которые будет возлагаться вес нулевого перекрытия.

Подробно о различиях между цоколем и подвалом сказано в документах СНиП 31–02–2001 и СНиП 2.08.01–89 о жилых зданиях и одноквартирных домах.

Межэтажные перекрытия в деревянном доме. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

в зданиях, построенных из древесины (каркасных и рубленых);
в дачных домах, рассчитанных на летнюю эксплуатацию;
в хозяйственных постройках (сараях, банях, мастерских);
в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

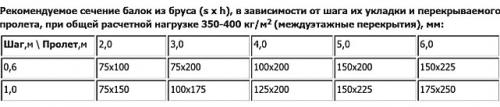

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Источник: https://balki-v-interere.postroivsesam.info/novosti/pirog-mezhetazhnogo-perekrytiya-po-derevyannym-balkam-podrobnee-o-konstrukcii-i-ustroystve

Перекрытия в многоквартирном доме. Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.

Межэтажные перекрытия в монолитном доме. Как сделать расчет монолитной плиты перекрытия?

Если застройщик выбрал проект дома со свободной планировкой, он скорее всего столкнется с проблемой нестандартного перекрытия.

Следовательно, ему придется отказаться от заводских панелей и установить монолитную плиту перекрытия (МПП).

Это очень экономичный вариант, к которому прибегают даже при возведении типовых помещений.

Для их установки не требуется дорогостоящая грузоподъемная техника, они имеют более высокие производственные характеристики, а бесшовная поверхность перекрытий существенно экономит средства заказчика на отделочные работы.

Зачем нужно делать?

Застройщик, перед тем как устанавливать перекрытие, должен выполнить расчет этой ответственной конструкции. Поскольку эти вычисления относятся к разряду сложных , лучше поручить их выполнение специалистам.

Необходимость такого расчета объясняется особой ролью плиты в обеспечении прочности и долговечности домостроения. Она принимает на себя нагрузки от расположенных выше конструкций и передает их через стенки на основание дома. Поэтому правильно выполненный расчет МПП имеет важное значение для дома в целом.

Если конструкция будет установлена без применения предварительных расчетов, она может не выдержать фактическую весовую нагрузку, что приведет к массовому процессу трещинообразования и даже вызвать более серьезные дефекты в конструкции, вплоть до полного ее разрушения.

Поэтому главной задачей такого расчета является гарантия требуемого запаса прочности. Для этой цели нужно рассчитать габариты плиты, планируемые нагрузки на МПП и профессионально выбрать диаметры поперечной и продольной арматуры.

Расчет выполняется с использованием нормативов и предельных нагрузок , установленных, изданного в 1985 году.

Расчет пошагово:

Определяют геометрические характеристики МПП, класс арматуры и марку бетона. В момент выбора марки бетона необходимо принять во внимание, что данный стройматериал неоднородный, в связи, с чем его физико-механические характеристики проявляют себя неравномерно.
Сопротивление бетонного слоя на сжатие должно приниматься не выше, чем соответствующий показатель у арматуры, поскольку на растяжение фактически работает только армокаркас. Чаще всего, при возведении таких конструкций в домах применяют бетон марок м²50/350 (В 20/25). Для армокаркаса применяют арматура А400/500.
Высчитывают все нагрузки на МПП. С этой целью необходимо суммировать вес плиты и вертикальные нагрузки. Толщину ее определяют в зависимости от пролета, а массу, учитывая плотность определенной марки бетона. Согласно СНиП нормативные нагрузки от расположенных выше стройконструкций на проектируемое МПП для жилых помещений принимают в диапазоне 250-800 кг/м².
Определяют предельно допустимый изгибающий момент. Наибольший показатель такого напряжения, всегда воздействует на центр конструкции, при полном опирании ее по периметру на стенки.
Подбирают минимально допустимое сечение рифленой арматуры. Класс ее подбирается по значению ξR, определяющему дистанция от центра сечения прутьев армокаркаса до нижнего среза перекрытия. Его наименьший показатель должен быть не менее Д арматуры, не ниже 10 мм. Увеличение этого расстояния приводит к повышению прочности сцепления арматуры в бетонной массе.

Перекрытие между этажами в частном доме. Потолочные перекрытия в доме между этажами из деревянных балок

Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах. Однако важно учитывать, что они имеют некоторые ограничения на применение:

При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.

Рисунок 8. Конструкция перекрытия по деревянным балкам

Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.

Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.

Как монтируют деревянные перекрытия?

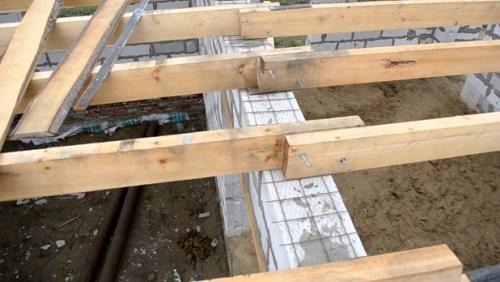

Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию - 50×200, 100×100, 100×200 мм или другое.

Последовательность и особенности устройства:

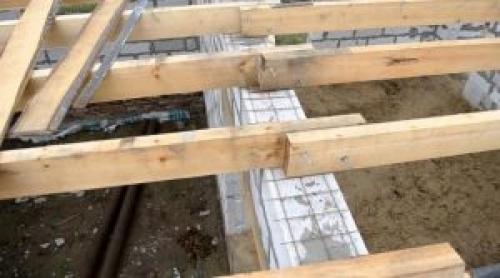

Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.
где 1 – деревянная балка;
2 – гидроизоляционный материал;
3 – теплоизоляция (можно использовать монтажную пену);

4 – раствор.
Рисунок 9. Место опирания деревянной балки на стены в разрезе
Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.
где 1 – деревянная балка;
2 – черепной брусок;
3 – накат;
4 – пароизоляционная мембрана;
5 – теплоизоляционный материал;
6 – чистовой пол;
7 – чистовой потолок нижнего этажа.
Рисунок 10. Устройство наката
Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.

Межэтажное перекрытие в доме из газобетона. Перекрытия в домах из газобетона

железобетонные плиты;
газобетонные плиты;
деревянные или металлические балки.

Плитные перекрытия

Схема устройства перекрытия из газобетонных плит

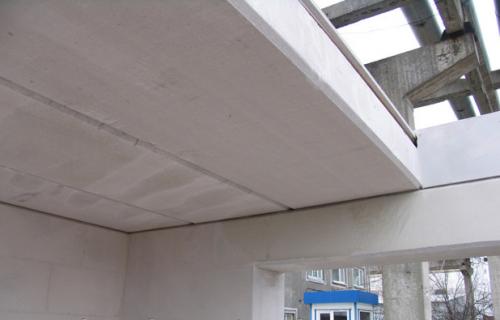

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

быстрый монтаж;
хорошая шумо- и теплоизоляция;
высокая несущая способность;
доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

Устройство монолитного перекрытия

Перекрытия по балкам

Пример деревянного перекрытия в доме из газоблоков

Изготовление армопояса

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Монолитное перекрытие в доме из газобетона

К преимуществам монолитной конструкции можно отнести:

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

Чердачное перекрытие в доме из газосиликатных блоков

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Перекрытие первого и второго этажа в доме из газобетона

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

Выбираем лучшее перекрытие для газобетонного дома: советы эксперта

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

Устройство перекрытия с использованием деревянных балок

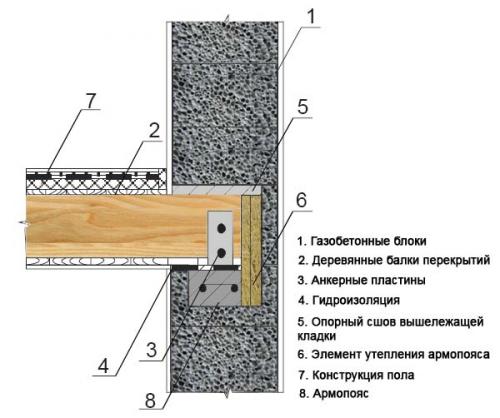

Опирание деревянных балок на газобетонные стены

Основным несущим элементом такой конструкции является деревянный брус, который передает полезную нагрузку и нагрузку конструкции перекрытия на стены. Существует три варианта устройства деревянных перекрытий в доме:
