Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Деревянные балки перекрытия 8 метров. Деревянные балки перекрытия - размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Деревянные балки перекрытия 6 метров, сечение. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.

Деревянные балки перекрытия 7 метров. Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

• цельные;
• клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже . Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков . Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

Подбор сечения балки

Для того чтобы подобрать сечение балки самостоятельно вручную, нужно иметь огромный багаж знаний в сфере сопромата, ведь вам потребуется применять на практике большое количество формул и коэффициентов, поэтому для начинающего мастера это достаточно сложная и не совсем нерациональная задача. Наш калькулятор должен помочь произвести приблизительный расчет деревянного перекрытия и сэкономить значительное количество времени. Однако пользователь должен понимать, что ни одна программа не заменит настоящего специалиста, так как принцип работы сервиса построен на обработке стандартных табличных величин и не может учитывать конкретных ситуаций.

Расчет балок перекрытия из дерева намного проще выполнить с помощью нашего калькулятора. Вам не нужно держать в голове много формул и переживать за неприведенную ошибку!

Источник: https://detali-interera.ru-land.com/stati/balki-perekrytiya-iz-brusa-naznachenie-i-raznovidnosti

Деревянные балки перекрытия размеры. Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

Балки перекрытия пропитываются антисептическими составами , а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

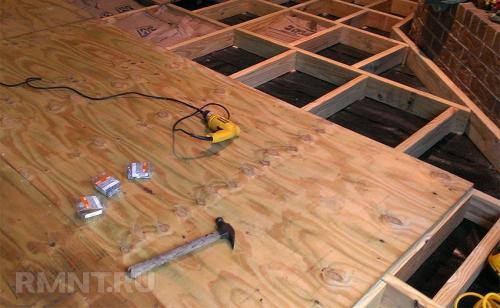

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

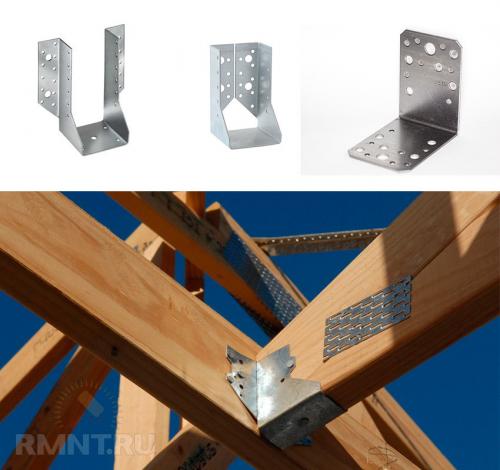

Балки друг к другу крепятся с помощью специальных металлических изделий.

Источник: https://detali-interera.ru-land.com/stati/kakoy-brus-ispolzovat-dlya-perekrytiya-doma-opredelenie-nagruzki

Деревянные балки перекрытия 5 метров. Виды деревянных балок перекрытия - расчет балки на изгиб, прочность и нагрузку

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий - классификация

1. По назначению

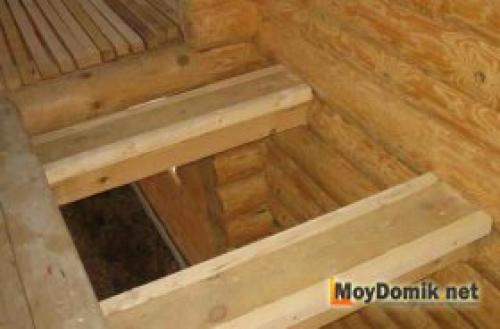

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкам Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

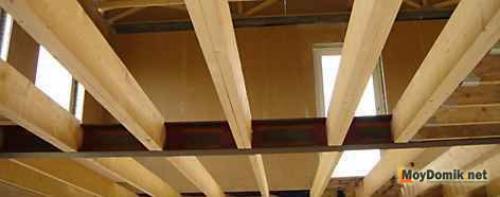

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкам Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

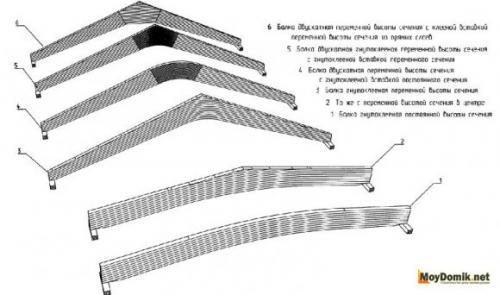

Клееные деревянные балки перекрытия - схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.
