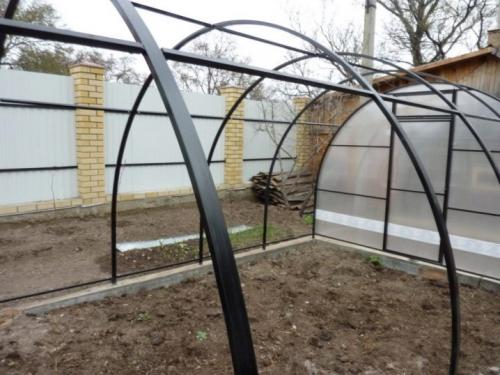

Описание и чертежи теплиц из профильной трубы с размерами. Теплица из профильной трубы 2022 своими руками: дуги для каркаса теплицы, чертежи с размерами и пошаговое изготовление, 62 фото

Теплицы сегодня встречаются на многих огородных участках. Эти сооружения имеют размеры от минимально компактных до максимально просторных. Чаще всего такие конструкции делают из подручного материала. Многие пользователи предпочитают, используя при этом. Разберем подробно, как нужно правильно делать подобные сооружения и что при этом важно учитывать.

Самодельной теплицей на участке сегодня трудно кого-то удивить. Подобные конструкции можно встретить очень часто. Они могут быть самыми разными. Модификация возведенной надворной постройки зависит только от пожеланий хозяев, которые изготавливают ее самостоятельно.

Материалы изготовления при этом также применяются самые разные.

Конечно, большинство домашних мастеров предпочитает обращаться к недорогому и податливому сырью, работать с которым будет как можно проще. Однако важны не только эти параметры. Материал изготовления должен быть еще и максимально надежным и крепким.

Под данное описание попадает профильная труба, из которой получаются качественные и долговечные теплицы, тем более что их без труда можно возвести своими руками.

Такие сооружения имеют одну характерную особенность – как правило, они имеют небольшой вес, поскольку сама по себе профильная труба, как ни странно, не является тяжелой.

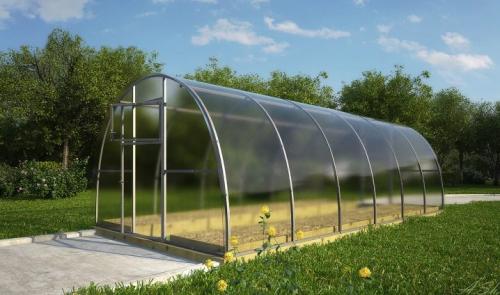

Из подобного материала можно построить не только угловатый «домик» для посадок, но и красивую арочную конструкцию. Последние сегодня особенно популярны, потому что изготавливаются довольно просто, но при этом являются эффективными и имеют эстетичный внешний вид. Правда, в таких теплицах рекомендуется высаживать только низкорослые растения. А также с использованием такой трубы получаются надежные конструкции, которые часто дополняют двухскатные крыши.

Как можно заметить, из профильной трубы можно соорудить теплицы разного строения. Познакомимся поближе с возможными вариантами.

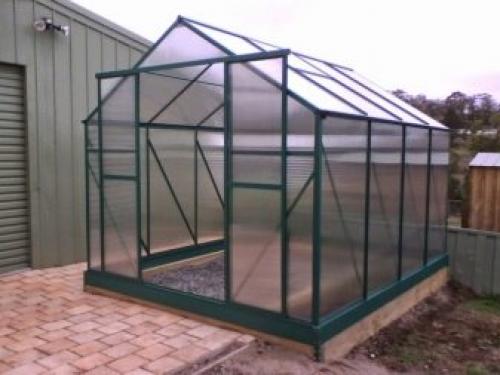

Двухскатные

Двухскатная тепличная конструкция из профильной трубы, изготовленная своими руками, является одной из самых распространенных

Такие строения часто изготавливают самостоятельно, экономя средства на услугах опытных мастеров. Двухскатные сооружения можно впоследствии дополнить качественным остеклением или полимерным укрывным материалом – тут выбор остается только за хозяевами. Двухскатные теплицы из труб рассчитаны на долговременное использование.

Главным составляющим элементом этой теплицы является прочный скелет из профилированной трубы

Он представляет собой жесткую опорную основу для дальнейшего закрепления выбранного покрытия, которое станет защищать посадки от негативных внешних факторов. Каркасные основания подобных возведений также делаются самостоятельно. Главная задача в данных работах – предусмотреть максимально надежные крепежи отдельных элементов.

Двускатная теплица из профильной трубы своими руками. Этапы сооружения теплицы

Каждому владельцу загородной территории стоит учитывать, что капитальные теплицы имеют внушительный вес. В связи с этим разрабатывается план работ:

Устройство основания. Поскольку теплицы – довольно тяжелые конструкции, лучше выбрать фундамент ленточного типа. Основание устраивается сечением 40х40 см. Сооружать фундамент необходимо по всему периметру теплицы.
Сверху на основание необходимо уложить обвязку из брусьев. На него впоследствии устанавливается каркас постройки.
Важно! Брус в обязательном порядке необходимо обработать грунтовкой или антисептическим составом.
Установка каркаса обрешетки в некоторых случаях выполняется целиком. Это означает, что не нужно сразу закреплять его элементы на фундаменте. Сначала каркас собирается, а затем переносится на обвязку. Крепят такую конструкцию уголками и саморезами.
Еще один вариант – монтаж вертикальных стоек. Их устанавливают по всему периметру парника. Стойки должны находиться на расстоянии одного метра друг от друга. Монтировать их надо перед заливкой бетонного основания.

Совет! Необходимо распланировать каркас таким образом, чтобы ячейки в нем были не больше 50х50 см. В этом случае можно быть уверенным, что конструкция окажется максимально надежной.
Когда обрешетка будет сделана, можно начинать устройство крыши. Поскольку она выполняется двускатной, по центру сооружения приваривается поперечная балка. Ее фиксируют саморезами.
Затем под определенным углом необходимо установить стропила и опоры.
Затем остается разрезать поликарбонатные панели и зафиксировать их. Швы, которые получаются в результате, необходимо закрыть лентой из алюминия.
Кроме того, установка теплицы из поликарбоната не должна проводиться при температуре ниже +10 градусов. В противном случае листы будут деформированы при резке.

Теплица из профильной трубы 20х20 своими руками. Установка каркаса

В выбранном месте выройте две ямы глубиной 50 см. На расстоянии друг от друга, равном получившейся ширине теплицы — 2,6 м. На дно ямы уложите кирпич. Установите дугу и зафиксируйте её в вертикальном положении, проверяя позицию с помощью пузырькового уровня. Залейте ямы бетоном, хорошо трамбуя его штыкованием.

1. Опорная нога дуги. 2. Кирпич. 3. Бетон. 4. Грунт

Расстояние между первой и второй опорой выставьте равным 95-100 см. Последующие опоры располагаются на расстоянии 105 см друг от друга. Между предпоследней и последней опорой должно быть так же 95-100 см, как и в начале. Размеры указаны между серединами профиля опоры.

Чтобы не бегать постоянно с рулеткой, подготовьте заранее несколько реек длиной 101 см, чтобы их можно было упирать в торец между опорами.

Расстояния между дугами указано с учетом стандартной ширины полос поликарбоната — 1,05 м, чтобы стыки приходились на середину профиля. Учтена ширина перемычки H-образной стыковочной планки и запас для компенсации теплового расширения.

Контролировать высоту всей конструкции можно, положив сверху дуг отрезок профильной трубы и уровень.

На высоте пяти сантиметров от грунта, с учётом горизонтальности участка, между дугами, с обеих сторон теплицы, вварите перемычки для жёсткости. Для равномерной поддержки поликарбоната перемычки желательно расположить также в начале изгиба дуги в верхней точке и посередине между ними. Для этих перемычек проще использовать уголок с полками 20х20 мм.

Основа теплицы готова.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-2023-svoimi-rukami-kak-postroit-teplicu-svoimi-rukami-kakie-vidy

Чертежи теплиц с размерами. Рекомендации перед строительством

Расположение конструкции. В большинстве случаев теплицы — стационарные сооружения, чье перемещение из-за больших габаритов и фундамента попросту невозможно. Значит, удачно выбранное место — требование, обеспечивающее максимальную продуктивность. Хорошая освещенность на протяжении дня — самый важный аспект, поэтому не рекомендуют выбирать место, которое затеняется деревьями или кустарниками, постройками, заборами. Табу — низины, ведущие к появлению у растений фитофтороза.
Габариты теплицы. Здесь не последнюю роль играет площадь самого участка, особенности материала, выбранного для строительства, потребности хозяев загородного владения, степень их готовности уделять растениям максимальное количество времени. Если остановиться на оптимальных размерах, то они таковы: высота 250 см, длина 600-800, ширина 300 см. Последняя величина обеспечит удобство перемещения и достаточное место для посадок, а длину выбирают самостоятельно.
Внутренняя планировка теплицы. Ее предусматривают еще на стадии составления проекта. Нерациональное использование пространства приведет к его дефициту или излишкам. Особенно важно предусмотреть широкие дорожки. В противном случае уход за рассадой сильно усложнится. Иногда только после стадии составления внутреннего плана находят идеальные внешние размеры для конструкции.
Особенности строительных материалов, их качество и требования, обеспечивающие длительную эксплуатацию, нюансы работы с ними.

Теплица из профильной трубы без сварки. Выбираем профильную трубу

Преимущество профильной трубы перед обычной, круглого сечения, заключается в её большей прочности при меньшей толщине стенок. И в меньшей массе при одинаковом погонаже, что облегчает каркас, не делая его менее надежным.

Кроме того, квадратное или прямоугольное сечение элементов каркаса и его плоские грани облегчают монтаж покрытия, как крепится поликарбонат к каркасу теплицы из профильной трубы гораздо проще, чем к круглым трубам.

Стальные профтрубы выпускают с защитным цинковым покрытием и без него. Выбирая тот или иной вид, нужно иметь в виду особенности работы с ними.

Их главное достоинство – это наличие защитного покрытия стенок с обеих сторон, предотвращающего коррозионные процессы и появление ржавчины. Такие изделия не нуждаются в дополнительной обработке ни после монтажа, ни в течение всего срока эксплуатации. Но их можно сваривать только специальными аппаратами, бытовые приборы для этого не годятся. А при попытке согнуть трубы можно нарушить целостность защитного покрытия. Поэтому в домашних условиях из них обычно строят скатные теплицы, а для сборки используют болтовые соединения.

Они дешевле оцинкованных, без проблем гнутся и соединяются методом сварки. Но, решая, как изготовить теплицу из профильной трубы своими руками, нельзя забывать о том, что для сохранения её прочности и достойного внешнего вида каркас необходимо защитить от губительного воздействия тепла и влаги, которые так необходимы растениям.

Поэтому прежде чем закрывать готовый каркас поликарбонатом, его нужно механически очистить от сварной окалины и следов ржавчины, обезжирить, загрунтовать и покрасить. Обновление лакокрасочного покрытия не раз может потребоваться и в течение всего срока использования сооружения.

Оптимальный размер сечения профтрубы для стандартной теплицы 40х20 мм при толщине стенок 2 мм. Из неё делают несущие элементы и каркас двери. Для поперечных стяжек и изготовления форточек достаточно сечения 20х20 мм и меньшей толщины.

Обратите внимание! Если предполагается изготовление большой и высокой конструкции, основу лучше делать из труб сечением 40х40 мм.

Чертеж теплицы 3х6. Теплица из дерева: чертежи с размерами и фото

Скептическое отношение к дереву как к материалу для возведения теплицы вполне оправдано. Он обладает низкой износостойкостью и имеет множество «врагов»: влага, перепады температуры и биологические вредители.

Однако такие конструкции часто встречаются на территориях дачных и частных посёлков. Главное – выбрать хороший чертёж теплицы из дерева и правильно её смонтировать.

При выборе необходимо сразу определить назначение будущего парника. Если предполагается теплица для личных нужд и разведения садовых культур только на свою семью, можно ограничиться малыми размерами. Сооружение для коммерческих целей будет сложнее.

Затраты на возведение парника будут расти по мере увеличения его размеров и особенностей конструктива.

Дляудобно использовать разборный вариант тепличного каркаса. Он обойдётся дороже, поскольку придётся подобрать крепёж. Однако в удобстве эксплуатации ему нет равных. При необходимости его можно перевезти с участка на участок, ну или просто сложить в гараже до наступления осени.

Расход материала для изготовления теплицы 6х2.8 метров

Для возведения стационарного парника средних размеров потребуется не так много времени и материалов, как для строительства «бизнес-варианта». Начать следует с.

Конструктив обладает большим весом, потому следует позаботиться о фундаменте.40 см и шириной 30 см.

Дно следует просыпать песком или щебнем, затем пролить цементным молочком. Фундаментная лента будет выступать из земли на 50 см, поэтому необходимо позаботиться о качественной опалубке.

При правильном подходе эта опалубка подойдёт для дальнейшего строительства. А для чистоты проведения работ её стенки покрывают толстой плёнкой. Фундамент необходимо усилить арматурным каркасом из металла или стеклопластика.

Фундаментную ленту необходимо заливать за 1 подход, тогда бетон схватится правильно, а лента не треснет. Для таких работ лучше заказать миксер с готовым бетонным раствором.

После заливки опалубку снимают на пятый день и дают отстояться бетону еще 2-3 дня. На верх ленты укладывают рубероид и только потом опорный брус.

Для нашей теплицы потребуется брус 100х100 мм. Его применяют для возведения стропил и опорных стоек конструкции.

Для промежуточных соединений следует приобрести брус 50х100 мм. Стропильные ноги собирают из брусков 50х100 мм. Для обрешётки потребуется доска 100х30 мм.

Таблица: Расход материалов для изготовления парника размером 6х2.8 м.

№

Наименование

Материалы

Размеры

Количество

Для постройки потребуется:

Главным основанием для выбора формы теплицы служат растения, которые будут выращиваться. Именно от садовых культур зависит высота, ширина и форма парника.

Учитывать нужно и особенности участка, ведь застройка должна производиться из соображений экономии места и эффективного использования теплицы.

Распространены следующие формы:

Применение односкатных теплиц встречается в дачном строительстве, когда размеры участка не позволяют расположить полноценную тепличную базу и приходится ограничиться малой пристройкой.

Такой подход не позволяет возводить, поскольку возможны проблемы с её водоотведением.

Ещё такой вариант будет удобен для частной оранжереи или парника. Придомовую конструкцию легче отапливать, она будет занимать меньшую площадь.

Теплица своими руками из профильной трубы. Планирование

Начинать строительство любой сложности лучше на основании планирования. Понимание предстоящих материальных (а, значит, и финансовых) затрат поможет правильно распределить бюджетный ресурс.

Прежде всего, необходимо решить, каким будет фундамент. Каркас теплицы из профильной трубы можно установить на ленточном или столбчатом основании. Я считаю более практичным второй вариант. Дело в том, что профильный каркас сам по себе является жестким, устойчивым к деформациям и одновременно легким сооружением. Для его фиксации достаточно отдельных точек опоры; бетонная лента – избыточный и более трудоемкий вариант.

Источник dekoriko.ru

Планирование включает выбор материала покрытия. Из трех возможных вариантов (стекло, поликарбонат, пленка) оптимальным соотношением цена/качество обладает поликарбонат. Он долговечен, хорошо сочетается с профильным каркасом, имеет необходимую прочность и прозрачность.

Для качественного планирования нужен чертеж будущей теплицы. Он должен быть достаточно подробным, чтобы облегчить выполнение следующих задач:

Уточнить размеры и форму, как всего каркаса, так и составляющих элементов.
Рассчитать, сколько материалов потребуется для строительства.
Запастись необходимым инструментом.
Разбить строительство на логичные этапы.

Чертеж можно сделать в виде эскиза (от руки). Главное, чтобы на нем присутствовали необходимые пропорции и были указаны размеры. На чертеже теплицы-домика в обязательном порядке отображают следующие детали и значения:

Длину и ширину (периметр основания) парника из профиля.

Источник teplica-exp.ru

Расположение стоек (вертикальных элементов каркаса). Кроме количества, указывают высоту и расстояние между ними.
Обвязку из поперечин, соединяющую верхние концы стоек.
Устройство крыши. Она может быть треугольной (двускатной) или арочной. В любом случае указывают количество и форму сегментов, а также способ их фиксации.
Подвижные детали (дверь, форточки) с размером и способом установки.

Сколько метров профильной трубы надо на теплицу. Самодельная теплица из профильной трубы и поликарбоната

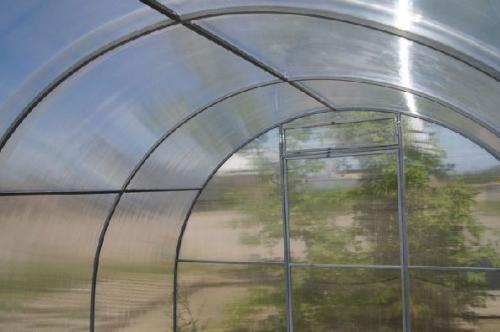

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

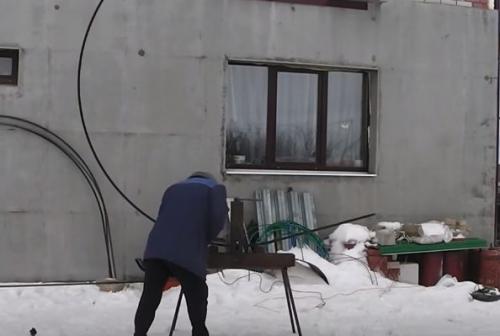

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната. Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

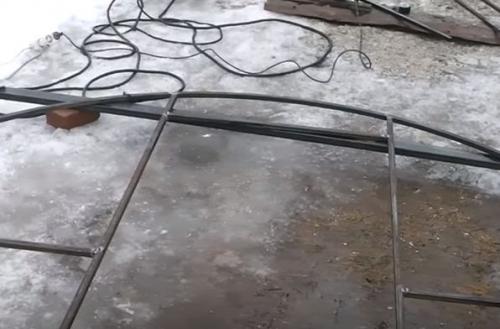

3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

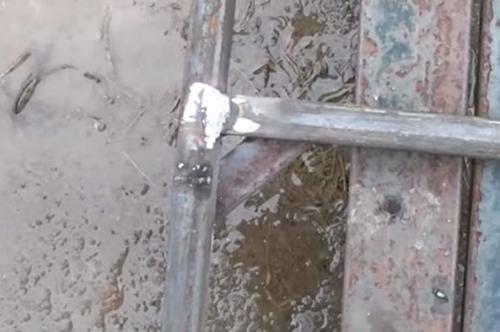

5. Следующим этапом вырезаем и варим перемычки.

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

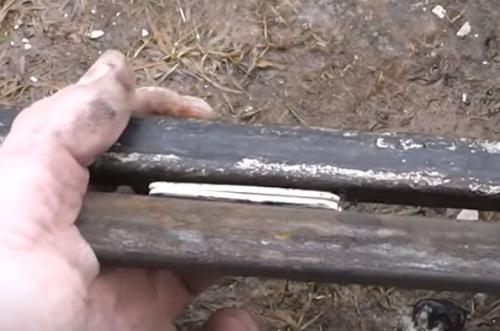

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

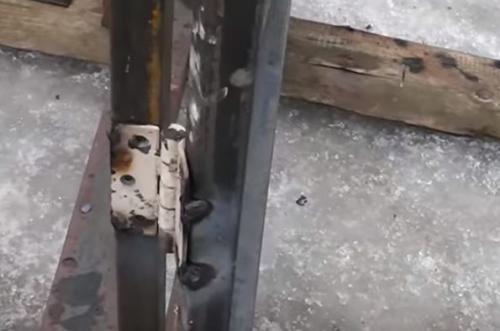

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.
