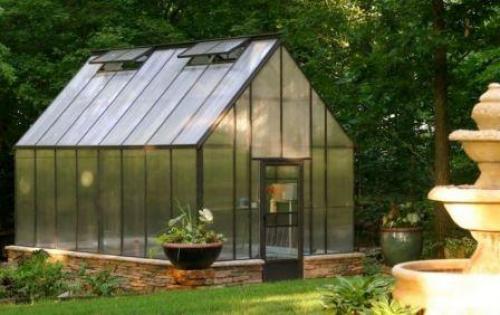

Теплица из профильной трубы 2023 своими руками. Как построить теплицу своими руками, какие виды теплиц и парников бывают.

Теплица из профильной трубы 2023 своими руками. Как построить теплицу своими руками, какие виды теплиц и парников бывают.

Перед тем, как начать создавать чертежи теплицы из поликарбоната, своими руками, используя профильную трубу, необходимо определится с тем, какую же именно форму теплицы из поликарбоната, необходимо выбрать. Ведь таких теплиц есть огромное множество, и каждая по своему уникальна. Есть наземные, конструкции есть с углублением, иногда создают теплицу с фундаментом иногда без него. Но есть несколько основных видов:

• Арочной формы – такие конструкции, наверняка самые популярные, по всей стране, крыша в виде арке, позволяет снегу ненадолго залеживаться на крыше, также отличается эта конструкция простотой возведения. В ней хорошо выращивать высокорослые овощи.

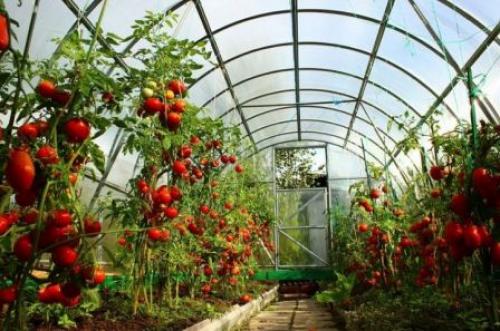

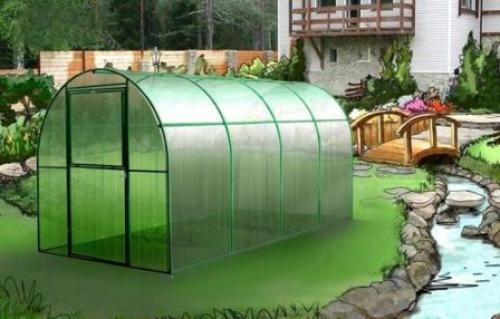

Теплица из поликарбоната, арочной конструкции

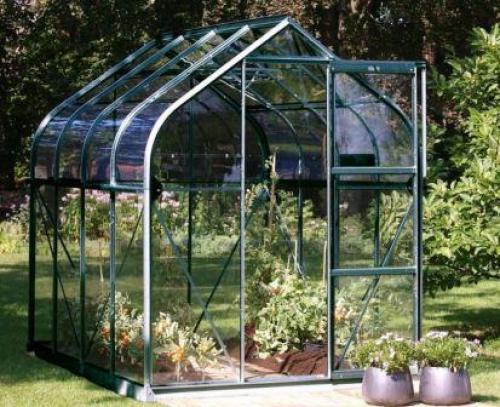

• С двускатной структурой. В таком исполнении, конструкции очень распространены, с виду похожи на сарай, чтобы соорудить такую теплицу необходимо будет потратить больше усилий, поскольку в этом случае нужна более мощная, и надежная рама.

• Односкатные теплицы, чаще всего такие конструкции возводят рядом с другими хозяйственными постройками, или к дому, даче. Таким образом вы существенно экономите жизненно важное пространство, если ваш участок ограничен.
• В виде шатра, такого рода строения, очень редки, поскольку сложны в возведении, но они имеют ряд преимуществ, таких как: противостояние любым природным катаклизмам, равномерное распределение солнечного света по всей территории.

Теплица из поликарбоната в виде шатра

• Теплица из поликарбоната в виде хлебницы. У такого строения откидывается крыша, как у обычной хлебницы, отсюда и название. Чаще всего, это совсем небольшие теплички, а открывающаяся крыша отличный вариант проветривания помещений когда в ней стоит жара.

Теплица из профильной трубы под пленку. Как своими руками сделать теплицу из кладочной сетки и плёнки

• Сложность сборки: низкая.
• Фундамент: не требуется.
• Стоимость: невысокая.
• Вариации: вместо плёнки можно применить агроволокно, а дверь сделать на деревянном каркасе.

Бюджетный вариант теплицы из кладочной сетки и обычной плёнки, который быстро собирается и имеет ряд преимуществ. Конструкция не требует фундамента, благодаря своей упругости она устойчива к ветровым нагрузкам, а также удобна для подвязки растений изнутри. При этом, складывая сетку, можно получить различные размеры в зависимости от ваших нужд.

1. В качестве несущих столбиков используется деревянный брус, стальные уголки, трубы или швеллер. Их забивают на расстоянии 1,2–1,4 м.
2. Арка теплицы формируется из двух кусков сетки, уложенных внахлёст. Снизу она крепится с помощью проволоки к столбикам, а сверху той же проволокой или пластиковыми стяжками скрепляется между собой.
3. Для усиления конструкции посередине прохода устанавливаются Т-образные подпорки из деревянного бруса 50 × 50 мм. При желании их тоже можно забить в грунт.
4. На собранный из сетки купол надевается плёнка, которая удерживается натянутыми поверх неё струнами из шпагата или верёвки.
5. Боковые стенки также изготавливаются из плёнки, которая подворачивается и крепится к куполу скотчем. В нескольких местах сверху и снизу прорезаются небольшие окошки для вентиляции теплицы.
6. Дверь делается на деревянном каркасе или выполняется из той же плёнки, которая разрезается и крепится к боковой стенке на магнитах на манер дверных противомоскитных сеток.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-20x20-i-40x20-svoimi-rukami-nuzhno-li-delat-fundament

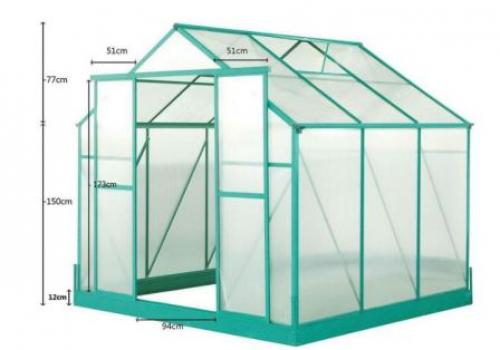

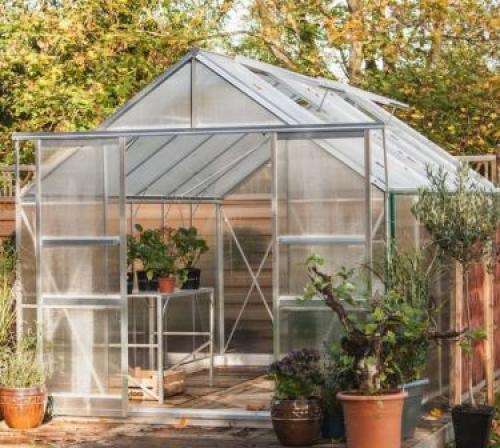

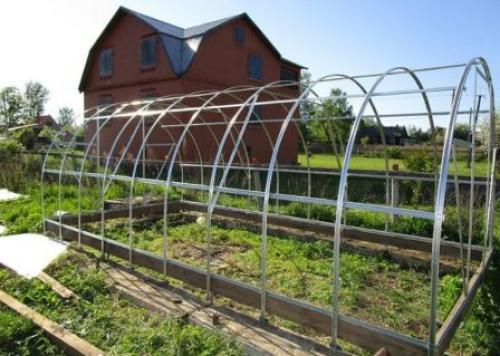

Двускатная теплица из профильной трубы своими руками. Виды профиля для теплицы своими руками из поликарбоната. Фото-примеры каркасов

Каркасы для них изготовляют из совершенно разных материалов, коих достаточно большое количество. Часто делают деревянные каркасы, пластовые, или металлические, алюминиевые. У каждого профильного материала есть свои уникальные характеристики, и от того, какой именно вы выберите, будет зависеть дальнейшее функционирование вашей теплицы. Если вы делаете сезонную конструкцию, тогда для ее возведение можно использовать пластиковый профиль или оцинкованный.

Каркас теплицы из оцинокваного профиля

Если же вы планируете использовать, ее круглый год, то конечно же необходимо использовать более надежные материалы, ведь давление снега в снежную зиму, оцинкованный профиль вряд ли выдержит. Чем же так популярна профильная труба:

• Легкость материала.
• Ребра жесткости помогают такой конструкции переносить большие нагрузки.
• Относительная дешевизна материала.
• Универсальность.
• Достаточно просто возвести любую конструкцию применяя профильную трубу.

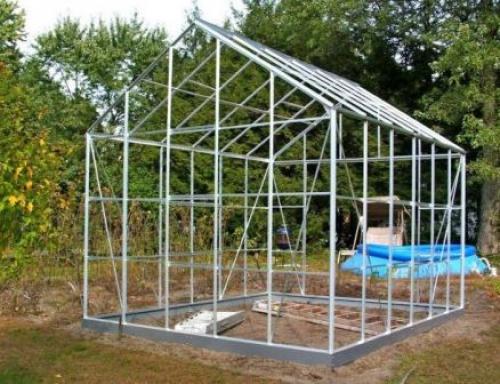

Каркас теплицы из металлической профильной трубы

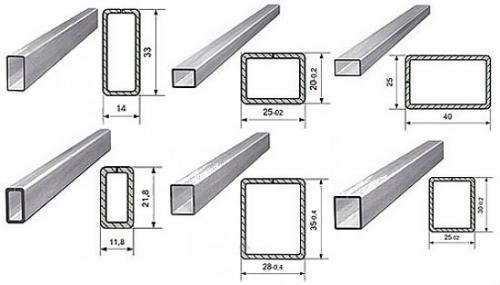

Чтобы определить, каким размером сечения должна обладать профильная труба, необходимо уточнить, назначение конструкции. Тут все очень просто, хотите хорошую устойчивость каркаса, выбирайте трубу с большим сечением. Чертежи теплицы из поликарбоната своими руками из профильной трубы, при размерах 2 на 6, нужно учитывать сечение и для обрешоточной рамы 20 на 40 миллиметров, чтобы связать элементы конструкции используйте 20 на 20.

Если вы подберете правильную профильную трубу, сможете исполнить теплицу любой конструкции

При выборе трубы нужно учитывать, тот момент, что в случае изгиба трубы, при разных формах полукруга, тяжесть веса ляжет непосредственно на края трубы, а по средине, она не будет изгибаться. Таким образом, можно констатировать, что это идеальный материал, для арочных конструкций. Главное, иметь в наличии, средство которым вы будете осуществлять изгибы труб. Ручная работа чревата негативным последствиям.

Поэтому при отсутствия специальных средств, лучше всего взять прямоугольный каркас, и сделать двухскатную или односкатную теплицу. Чтобы сделать такой каркас берите профильную трубу 20 на 20.

В случае, если вы будете разрабатывать чертежи теплицы из поликарбоната своими руками, применяя профильную трубу, берите за основу длину профилей по госту. Главное помните, что во время работы с материалом, лучше подобрать размеры так, чтобы оставалось как можно меньше не используемого материала.

Как спроектировать теплицы из поликарбоната: посчитать размеры, цену, и количество материала.

Благодаря, тому, что поликарбонатные листы достаточно легко раскроить, они стали таким популярным материалом, для изготовления теплиц, также они хорошо гнутся, и получают ту форму, которая вам необходима. К тому же, данный материал хорошо проводит солнечный свет, а губительный ультрафиолет не пропускает, таким образом создавая отличные условия для развития растений.

Дальше следует выбрать подходящий по толщине лист, этот выбор делается с учетом погодных условий, при каких будет функционировать теплица, если вас интересует исключительно в теплое время года, то толщина листа может быть не больше 10 миллиметров, в противном случае, толщину нужно брать не меньше 15 миллиметров.

Разрабатывая чертежи теплицы из поликарбоната своими руками, из профильной трубы, нужно брать во внимание, следующее:

• Какие есть, стандартные размеры плит, и как их нужно кроить.
• Насколько расширяется структура плиты, при воздействии холода или тепла.
• Каким радиусом обладает труба в случае изгиба.
• Способность противостоять тем или иным экстремальным климатическим факторам.
• Какие комплектующие идут в комплекте, и какие комплектующие подойдут в сочетании с данным материалом.

Лист поликарбоната в стандартном исполнении составляет 2,1 метра. Вдоль него расположены ребра жесткости. В то время, когда вы создаете чертежи теплицы из поликарбоната своими руками, из профильной трубы, учитывайте тот факт, что край листа обязательно нужно размещать на профильных опорах. Между стоечное пространство также стандартно, либо 1,05 или же 0,7 метра. Дальше плиты стыкуются при помощи специальных планок.

Зазоры между стыковочным местом плиты, также необходимо учитывать. Делайте отверстия для саморезов достаточно крупного диаметра, поскольку материал может расширятся и сужаться под воздействием внешней среды, и различных температурных режимов.

Если у вас теплица из поликарбоната исполнена в виде сот, учитывайте то, что те самые соты, должны быть вертикально расположены, это будет способствовать тому, что конденсат в случае образования, стечет посредством каналов наружу.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-20x20-i-40x20-svoimi-rukami-nuzhno-li-delat-fundament

Теплица из профильной трубы 20х20 своими руками. Теплица из поликарбоната: чертежи с размерами и фото

Благодаря своим свойствам поликарбонат занял большую рыночную нишу среди строительных материалов, в том числе как основной для строительства теплиц. Стоит он дорого, но высокая прочность и эластичность привлекают покупателей. Изучив чертежи теплицы из поликарбоната, можно выбрать подходящий вариант и сделать всё своими руками.

Классический материал для теплиц – стекло и полиэтиленовая плёнка.

Но у поликарбоната перед ними есть преимущества:

Материал лучше переносит механические воздействия, чем аналоги. Его может побить градом, но это не приведёт к полному разрушению. Этот материал используется в качестве кровельного и легко справляется с массой выпавшего снега, тогда как конкурентам это недоступно.

Важно подобрать правильную толщину материала под регион, так как количество осадков может различаться. Соответствующим должен быть и каркас. Всё вместе это должно держать огромный вес снега. 17 см мокрого снега на площади в 30 квадратов будут весить 17 тонн.

Поликарбонат частично препятствует проникновению через него ультрафиолета. Благодаря этому чувствительные к УФ растения будут надёжно защищены.

Материал неплохо держит тепло, так как является сотовым по структуре. Внутри ячеек находится воздух, препятствующий теплообмену. Разброс рабочих температур составляет от -50 до +60 С.

Поликарбонат эластичный, что позволяет цельным листом перекрывать конструкции арочного типа. Его легко сверлить и резать, что существенно облегчает рабочий процесс.

Сотовый поликарбонат, пропуская через себя солнечный свет, рассевает его, что уменьшает вероятность получения растениями солнечных ожогов.

Материал не самый дешёвый, однако его цена ниже, чем у стекла.

Стандартный лист поликарбоната имеет размер 210*600 см. Это 8 м2. Благодаря этому теплицу можно быстро перекрыть всего несколькими листами.

Размерная таблица листов поликарбоната

Недостатки у поликарбоната также есть:

Низкокачественный материал не будет справляться с механическими нагрузками.

Со временем поликарбонат начинает выгорать на солнце, что приводит к молекулярному изменению его структуры. Материал становится хрупким. Меняется его цвет, увеличивается мутность, солнечный свет проходит всё хуже.

Поликарбонатные теплицы сложно обогревать зимой. Этот материал – пластик, от повышения температуры он может деформироваться.

При покупке нужно обязательно попросить сертификат качества. Это будет дополнительная гарантия покупки хорошего товара

Готовые чертежи теплиц из профильной трубы и поликарбоната

При самостоятельном изготовлении можно выбрать любую форму, размер и. Если несколько видов парников, но самыми популярными остаются арочные и с двухскатной крышей.

Расчет профильной трубы 20×20 для теплицы

Смотрите в

Пошаговая установка теплицы из поликарбоната

Перед установкой теплицы из поликарбоната нужно изучить пошаговую инструкцию.

Фундамент и его тип

Теплицы – это лёгкие каркасные сооружения. Они могут обходиться без фундамента. Но если нужна основательная конструкция, которая будет использоваться не один год, стоит подумать о строительстве основания.

Деревянное основание для теплицы можно соорудить за полчаса. Оно позволит конструкции быть мобильной

Вариантов для теплицы есть много, ведь с нагрузками справится любой тип.

Для капитального сооружения подойдут ленточный,или. Последний писк моды – металлические винтовые сваи. Они быстро ввинчиваются в грунт, очень прочны, служат долго.

Важный критерий при выборе основания – уровень грунтовых вод на участке. Если воды залегают глубоко, то лучше использоватьиз бетона или кирпича.

Когда грунтовые воды проходят высоко, используют сваи и.

Блочный мелкозаглублённый ленточный фундамент

Лучшее решение для теплицы – ленточный бетонный фундамент мелкозаглублённого типа с кирпичным цоколем.

На фото его схема:

Капитальное основание для теплицы из бетона, кирпича и бруса

Последовательность действий:

• Сначала нужно разметить траншею колышками и бечевой. Средняя ширина её будет составлять 20-25 сантиметров. Глубина траншеи под ленточный фундамент – 40-60 см.

Чертежи теплиц из профильной трубы с размерами. Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Invalid Displayed Gallery

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-20x20-i-40x20-svoimi-rukami-nuzhno-li-delat-fundament

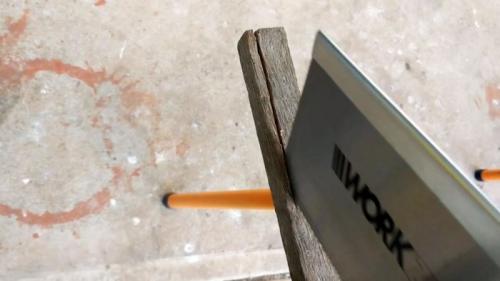

Теплица из профильной трубы без сварки. Сборка труб на деревянные вставки

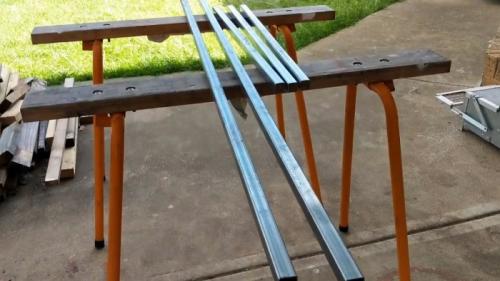

Сначала нужно нарезать профильную трубу для изготовления рамы. Для калитки понадобится 5 заготовок. Из них 4 формируют раму, и 1 используется как усиливающая жесткость перекладина. Для ворот перекладин понадобится больше.

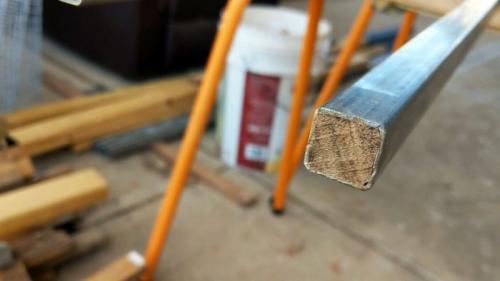

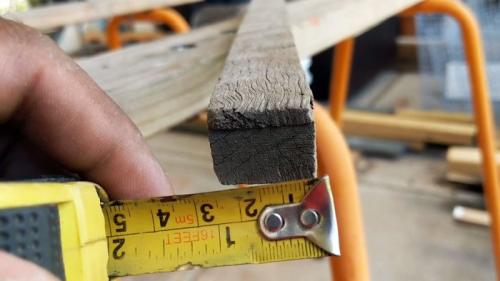

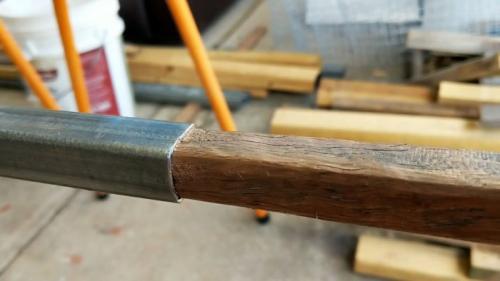

Далее в торцы труб нужно запрессовать сухие деревянные рейки. Их сечение должно быть на несколько миллиметров больше внутреннего размера труб. Рейки обстругиваются под нужные параметры, и молотком забиваются в торец труб как можно глубже. Важно использовать высушенные бруски, чтобы потом они не выпадали по мере сушки, как мокрые рейки.

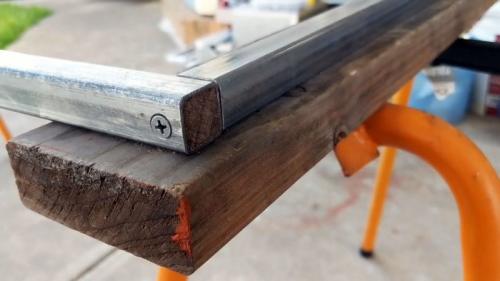

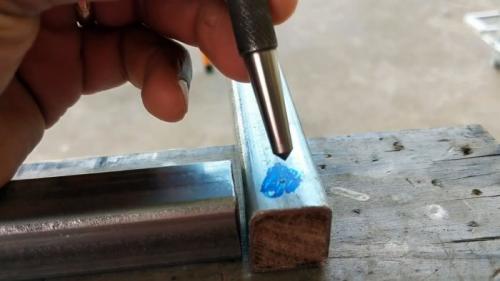

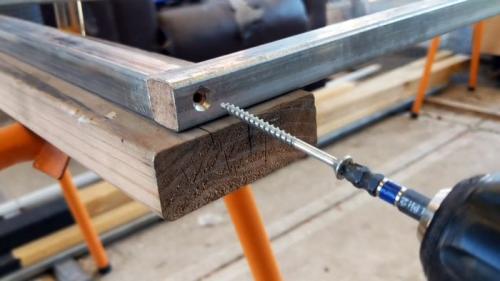

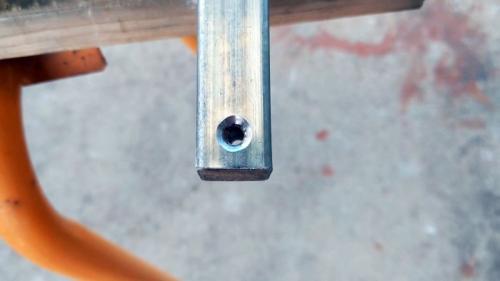

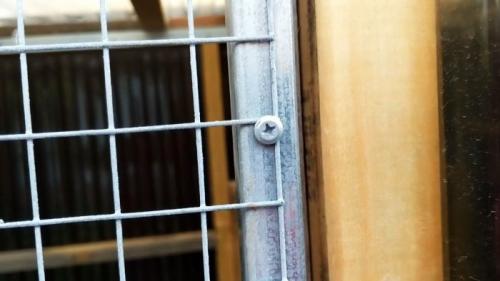

Для соединения заготовок в рамку нужно просверлить края двух труб напротив торца примыкающих деталей. Полученные отверстия зенкуются и через них вгоняются длинные саморезы по дереву.

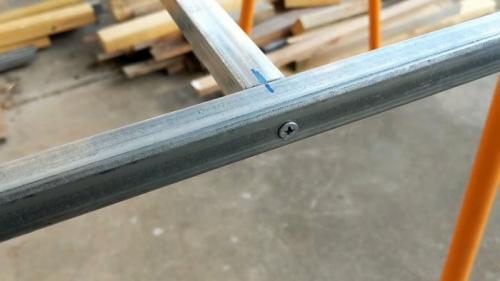

Крепеж войдет в брусок примыкающей трубы, обеспечив надежное соединение. Таким способом скрепляются все детали. Также по центру рамы нужно сделать отверстия для установки перекладины.

Крепление на один саморез дает только стойкость к разрыву. При этом трубы, прикрученные с торца, могут проворачиваться.

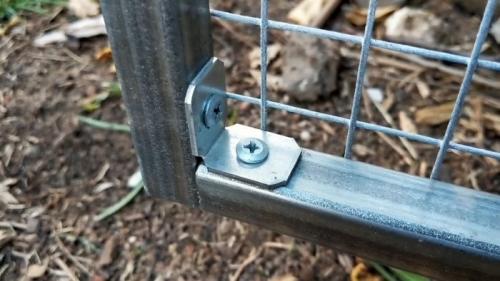

Чтобы усилить конструкцию, нужно прикрутить по углам мебельные алюминиевые или монтажные перфорированные оцинкованные уголки.

Лучше чтобы их ширина соответствовала сечению профильной трубы. Они крепятся на саморезы по металлу. Уголки не только дадут жесткость, но и позволят соблюсти прямой угол. Но перед их прикручивание к раме все же нужно ее сначала выровнять по угольнику.Далее по размеру рамы вырезается сварная сетка или профнастил. Они прикручиваются на саморезы по металлу. Профнастил можно также крепить заклепками.

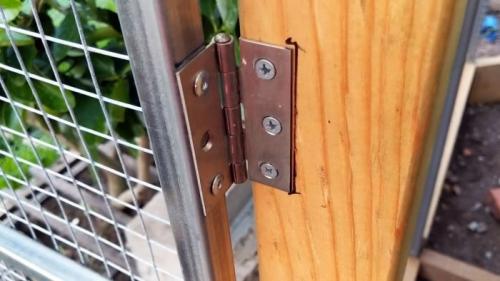

Монтаж калитки в проем выполняется на обычные дверные петли.

Они садятся на саморезы, как и проушины для навесного замка или крючок. Данным способом без использования электросварки можно сделать полноценную крепкую металлоконструкцию. Для надежности торцы труб с деревянными вставками нужно хорошо закрасить или просмолить. Этот метод сборки в отличие от сварки позволяет в дальнейшем разобрать каркас без порчи заготовок обрезкой.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-20x20-i-40x20-svoimi-rukami-nuzhno-li-delat-fundament

Теплица своими руками из пластиковых труб. Преимущества и недостатки пластиковой конструкции

Слева — скатная, справа — арочная теплица из пластиковых труб

По популярности теплицы из пластиковых труб уже давно обошли аналогичные конструкции из дерева и металла. Во многом это связано с высокими эксплуатационными качествами труб, их доступностью и долговечностью.

Среди преимуществ таких теплиц можно выделить следующее:

• Простота сборки — пластиковая труба сравнительно легко сгибается, что позволяет формировать каркас нужного размера. При этом не нужно иметь особых навыков и использовать специальный инструмент.
• Лёгкий вес — при необходимости парник легко переносится с места на место без разбора. И также каркас легко разбирается и собирается заново, что позволяет демонтировать теплицу на период холодов.

  Скатный парник для овощей из пластиковых труб

• Износостойкость — ПВХ-труба не требует дополнительной обработки антисептиком и противокоррозионным составом. Пластик, используемый для производства труб, не боится перепада температур, влаги, открытого огня.
• Стоимость — общая стоимость каркасной конструкции из пластика обходится дешевле, нежели каркасы из деревянных реек и металлического уголка. С течением времени пластиковый каркас не нужно ремонтировать — повреждённая труба легко заменяется новым изделием.

Теплицы из ПВХ-труб эстетичны и легко вписываются в ландшафтный дизайн дачного или загородного участка. Главный минус конструкций из пластика — это общая неустойчивость при сильном порывистом ветре.

Теплица может сильно качаться и отрываться от земли, что чревато повреждением каркаса. Но эта проблема легко решается путём устройства специальных опор по углам или периметру основания.

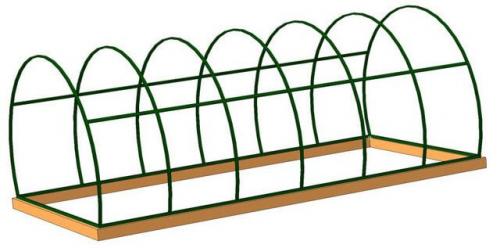

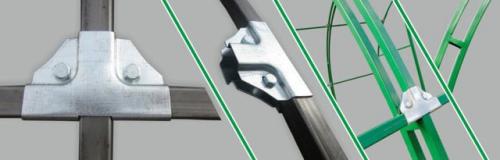

Теплица из профильной трубы, чертеж. Начальный этап создания парника из профильных труб – чертеж и подбор материала

Определиться с точным количеством необходимых материалов можно максимально точно, если предварительно прикинуть в чертежах размеры парника из профильной трубы, а также учесть сами параметры выпускаемых изделий.

Оптимально для создания несущей конструкции подойдут профили сечением 40×20 мм или 40×40 мм. Они достаточно прочны и имеют толщину стен в 2 мм и более. В то же время, для стяжки по горизонтали можно применять изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:

• пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
• отдельное строение с крышей двускатной формы;
• парник с арочной конфигурацией.

При расчете количества закупаемых труб стоит принять во внимание мерную длину трубопрокатов, доступных в продаже – она составляет 6,05 метров.

Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение.

А вот что касается высоты строения, то тут необходимо учитывать индивидуальные параметры хозяина. Как правило, потолок должен быть расположен выше роста человека на 30-40 см. То есть, высота парника может колебаться в пределах 1,9-2,5 метров.

Еще одним немаловажным фактором расчета высоты теплицы является отделочный материал для обшивки. В случае с обычной пленкой, это не имеет принципиального значения, а вот если вы приобретаете поликарбонат, то лучше, если его размеров хватит для покрытия высоты без обрезки или надставок.

Стандартная длина листа сотового поликарбоната составляет 6 м, а если использовать формулу длины окружности (L=π×D), можно высчитать, хватит ли его для обшивки арочной теплицы.

Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:

L=3,14×4=12,56 метров.

Тогда половина длины составит 12,56/2=6,28 метров – этого не хватит, чтобы полностью покрыть поверхность теплицы, а потребуется дополнительный отрезок в 28 см. Следовательно, лучше в чертеже арочной теплицы из профильной трубы предусмотреть высоту парника в пределах 1,9 метров.
