Как сделать каркас теплицы из проф трубы. С чего начать?

Как сделать каркас теплицы из проф трубы. С чего начать?

Перед изготовлением каркаса своими руками, нужно принять решение относительно внешнего вида будущей теплицы. Чаще всего используются конструкции «арка» или «домик».

Последний вид не имеет особенного преимущества, просто его чаше всего и сегодня используют по привычке, так как ранее для покрытия теплицы использовали стекло, которым арочное строение накрыть было бы сложно.

А инновационный и эластичный материал – поликарбонат дает возможность перекрыть теплицы любого вида.

Для основных рам каркаса будущей теплицы, рекомендуется взять трубу размера 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размера 2х2 см.

Если хотите качественно изготовить каркас такой конструкции, как теплица из профильной трубы своими руками – чертежи должны быть сделаны обязательно. Такой ход позволит правильно выбрать размеры и тем самым исключить большие потери металла во время нарезки деталей.

Изготовление металлопрофильного каркаса своими руками не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы на изготовление рамы пошло не более одной стандартной трубы размером 6,05м.

Оптимальный размер при двускатного строения рассчитывается следующим образом. Если высота принимается за 1,7 м, то на две рамы потребуется 3,4 м трубы, после чего остается еще 2, 65 м профиля.

При учете ската крыши ширина одной рамки должна составить 2,25 м. Главное следить, чтобы после перекрытия каркаса осталось по 10 см материала с каждой стороны на боковые свесы.

При желании можно начать изготовление теплицы используя полукруглые рамы. Тут размеры конструкции будут большими в сравнении с двухскатной, что повышает общюю полезную внутреннюю площадь.

Видео

Но стоит учесть, что самостоятельное изготовление арочной теплицы из квадратной трубы предполагает использование такого аппарата как трубогиб. Благодаря ему получится качественно согнуть профиль, так как вам нужно.

Стоит задуматься, ведь ценовая политика такого приспособления очень высокая, а изготовление трубогиба используя подручные средства под силу не каждому.

Существует несколько способов гибки профиля, без использования специального аппарата, но такие методы не дадут идеального сгиба и могут привести к деформации дорогостоящего материала.

Сколько метров профильной трубы надо на теплицу. Теплица из профильной трубы

Профильная труба – это изделие из металла квадратного, прямоугольного или овального сечения.

Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба.

Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Важно

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции.

Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции.

Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-20x20-i-40x20-svoimi-rukami-nuzhno-li-delat-fundament

Двускатная теплица из профильной трубы своими руками. Теплица из профильной трубы 20х20. Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

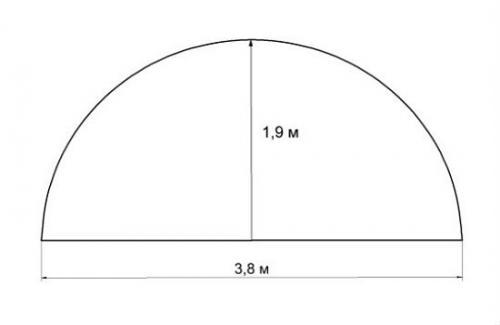

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

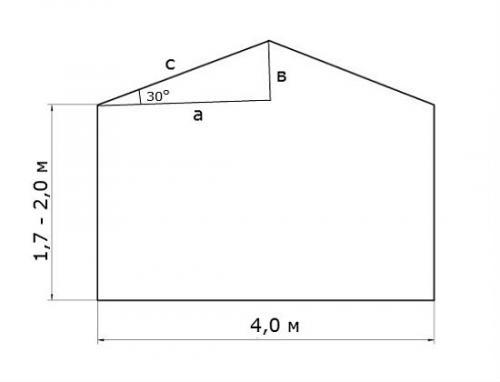

Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)2= 22+х2, 4х2= 4+х2, 3х2= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Чертеж теплицы по митлайдеру из профильной трубы. Возведение каркаса

Для материала каркаса выбирают деревянный брус или металлический профиль. На возвышенностях, песчаных почвах и прочих сухих местах подойдет дерево, в низменных сырых, рядом с реками, где влажность всегда высокая, целесообразнее выбрать металл. В обоих случаях основу будущей постройки необходимо тщательно обработать защитными составами.

Теплицы Митлайдера из дерева строят с прямыми скатными крышами. На фото ниже показан чертеж и примерные размеры такой постройки.

Подробное устройство и крепление фрамуги:

Конструкция и пропорции верхней части фронтона. Стандартный угол наклона северного ската – 35°, южного – 20°. Значения могут отличаться на несколько градусов в обе стороны.

Теплица из деревянного бруса состоит из следующих деталей :

• нижняя обвязка;
• продольные стенки;
• стенки фронтонов;
• фрамуги;
• скаты крыши;
• двери в торцевых частях.

Детали соединяются саморезами, соединительными пластинами прямоугольной или Т-образной формы или угловыми соединителями.

Для возведения теплицы отлично подходят смолистые породы деревьев – сосна, ель, пихта. Смоляные выделения продлевают срок службы древесины и положительно влияют на микроклимат «овощного домика».

Арочную теплицу Митлайдера строят из металлического профиля. Ее несложно соорудить из обычной, немного переделав. Для этого к верхней продольной перекладине монтируют вертикальный прямоугольник высотой около полуметра и длиной по размеру длины теплицы. Южную часть обшивают до нижней части этого прямоугольника, а северную – до верхней.

В перепаде высот на рояльные или обычные оконные петли крепят фрамуги. Открываться они могут как наружу, так и внутрь теплицы. Первый вариант предпочтительнее, так как выступающие форточки будут защищать растения от косого дождя или попадания различного мусора.

Теплица из профильной трубы без сварки. Парник из профильной трубы своими руками – чертежи, фото и видео инструкции

Для получения большего урожая не обязательно устанавливать теплицу, достаточно соорудить парник небольшого размера. Он займёт не много места, и обойдётся гораздо дешевле.

Отличным решением в данной ситуации станет сооружение парника из профильной трубы своими руками, а размеры и чертежи вы найдете в данной статье. Эта надёжная и долговечная конструкция, позволит получать урожаи в более ранние сроки.

Так же предлагаем ознакомиться с пошаговой инструкцией — как сделать парник из полипропиленовых труб своими руками .

Преимущества парника из профильных труб

В парнике главная роль отводится каркасу, поэтому он должен быть прочный и иметь рёбра жесткости, которые будут держать форму и противостоять различным нагрузкам. Идеальным материалом для изготовления каркаса, будут профильные трубы из металла.

Они обладают рядом преимуществ:

• простотой в обработке;
• возможностью создавать конструкцию разной формы;
• длительным сроком эксплуатации — металлопрофильные постройки служат до 15 лет, а как показывает практика, то и намного дольше;
• не нуждаются в уходе и защите от вредителей;
• доступны по цене;
• сочетаются с любым материалом.

Помимо этого, по сравнению с деревянной конструкцией, постройка из профильных трубопрокатных материалов компактней, поэтому расположить ее на участке не составит труда.

Единственный недостаток данного сооружения — более длительное время возведения.

Выбор типа конструкции

Прежде, чем начать изготовление парника из профильных труб своими руками нужно определиться с моделью конструкции, и набросать чертёж. Ведь от формы сооружения зависит угол преломления солнечных лучей.

Основные виды парника из этого материала:

1. Арочный — для возведения требуется специальное оборудование, чтобы придать форму. В остальном, имея изогнутые детали нужного размера и чертёж, собрать такой парник своими руками не составит большого труда. В арочной конструкции создаётся равномерное освещение, вне зависимости от расположения солнца.

Минус модели — ограниченная функциональность, так как высокие культуры вдоль стен не смогут расти.

1. Односкатный — несложный вариант, монтируется к стенам жилых или хозяйственных построек. Использование данной компактной модели позволяет экономить не только место, но и стройматериалы.

1. Двускатный или шатровый— отдельная постройка. В таком сооружении создаётся лучшая освещённость для культур, в отличие от односкатной.

Шатровый — простая конструкция, нет изогнутых элементов. Поэтому, огородники самостоятельно чаще монтируют именно её. Кроме того, плюс парника с двускатной крышей — возможность высаживать культуру разной высоты.

Стоит отметить, что шатровый вариант крыши обойдётся дороже арочного, так как для монтажа каркаса требуется больше материала, как основного, так и укрывного.

1. Парник Фёдорова — в народе имеет название «хлебница», его легко изготовить самостоятельно на основе разработанного чертежа. Подходит для выращивания рассады, цветов и овощей, единственный минус — не предназначен для высокорослых культур. Конструкция простая, оснащена крышкой, которая открывает доступ для ухода за растениями.

Как сделать чертёж самостоятельно

Для изготовления парника из профильного трубопрокатного материала — можно использовать наземный или малозаглублённый вариант. Наземный удобен тем, что в нём полностью исключено затемнение, он предназначен для возведения в средних и южных широтах. В малозаглублённом типе парника тепло черпается из земли. Однако вблизи стен образуются затемнения, что отрицательно сказывается на росте растений.

При составлении чертежа парника из профильных труб стоит учитывать съёмные верхние части, которые будут обеспечивать доступ воздуха внутрь. Кроме того, чтобы каркас был более прочен, требуется предусмотреть специальные элементы, которые закрепляются вдоль стенок.

Наилучшим образом для каркаса подойдёт профиль с размером сечением 40×20 мм или 40×40 мм, так как имеет высокую прочность. Оптимальная толщина стен 2 мм и больше. Для изготовления горизонтальной стяжки можно брать профиль с толщиной стен тоньше 1-1,5 мм.

На чертеже необходимо указать точный размер — ширину, длину и высоту. Кроме того, следует указать места соединений основных и направляющих частей.

Ниже представлены чертеж с размерами для различных типов теплиц.

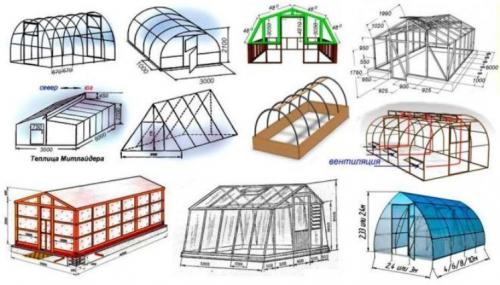

Чертежи теплиц из профильной трубы с размерами. Виды теплиц и парников из профильной трубы

Рассмотрим несколько основных:

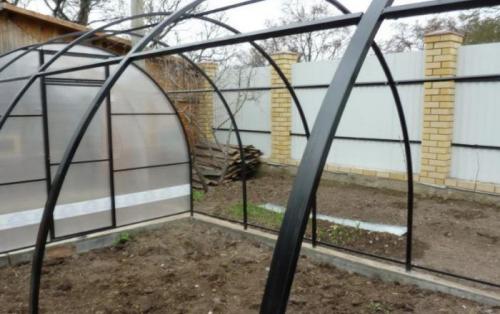

• Арочные. Имеют форму дуги. Такие теплицы достаточно быстро собираются, хорошо противостоят сильным порывам ветра. Благодаря арочной форме прекрасно пропускают свет, подходят для выращивания светолюбивых растений.

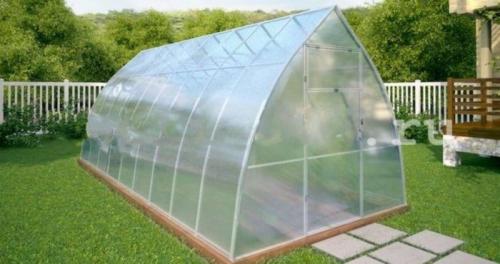

• Стрельчатые (Капелька). Похожи на предыдущий вид, но верхушка у них более вытянутая, с заостренным концом. Такие теплицы устойчивы к деформации и перекосу. Благодаря особому строению крыши снег с нее сразу скатывается вниз, что предотвращает повреждение под его тяжестью.

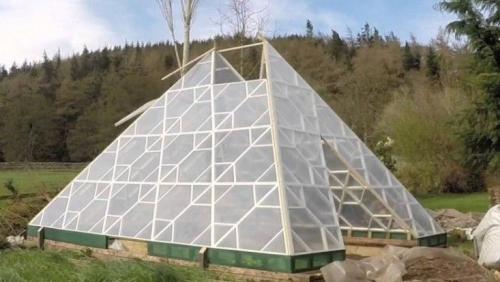

• Пирамидальные. Стенки наклонены внутрь под небольшим углом и соединены в верхней части. Благодаря такой форме конструкция выдерживает сильные порывы ветра, снег не скапливается у нее на крыше. В утреннее и вечернее время солнечные лучи хорошо проникают внутрь, а при полуденном солнцепеке грани отражают их, что предотвращает перегрев растений.

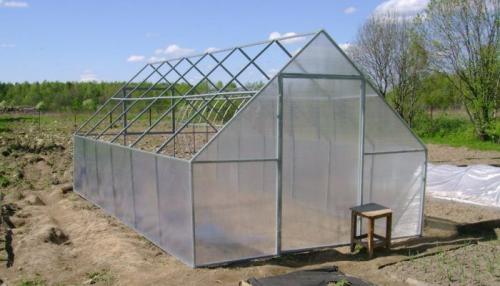

• Двухскатные (двускатные) или шатровые теплицы. Такие конструкции не имеют изогнутых деталей, что облегчает процесс строительства. По форме напоминают обычный домик с коньком на крыше. В такие теплицы можно высадить даже высокие культуры. Следует учитывать, что для создания понадобится больше материала. Двухскатным может быть и парник.

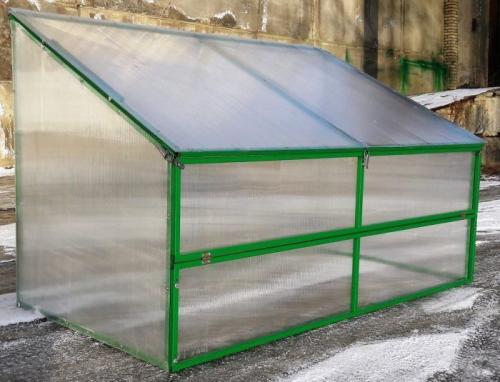

• Односкатные. Одна сторона такой конструкции выше, благодаря чему крыша получается под наклоном. Обычно такие парники (а это именно парник, а не теплица) монтируются к другой постройке, например, к дому, беседке и т.д. То есть одна сторона у них получается смежной. Это позволяет сэкономить место на участке, расходуемые материалы.

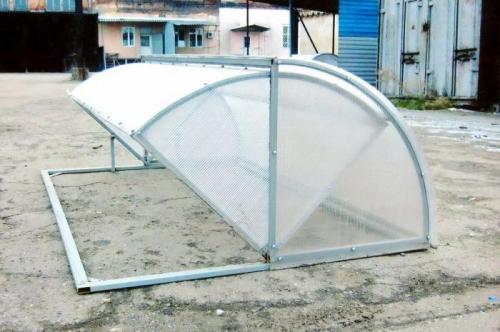

• Хлебница (парник Федорова). Предназначается для посадки низкорослых растений. Дверцы такого парника открываются подобно хлебнице, отсюда и название. Это обеспечивает свободный доступ к культурам.

Полезная информация! Арочную конструкцию рекомендуется устанавливать на весенне-осенний период. Зимой на ней может скапливаться снег, что приведет к повреждениям. Если теплицу планируется использовать круглогодично, то предпочтение лучше отдавать таким видам, на крыше которых не будет формироваться сугроб (например, стрельчатым или пирамидальным).

Источник: https://doma-na-veka.ru/novosti/teplica-iz-profilnoy-truby-2023-svoimi-rukami-kak-postroit-teplicu-svoimi-rukami-kakie-vidy

Теплица из профильной трубы 40*20 своими руками. Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м²до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

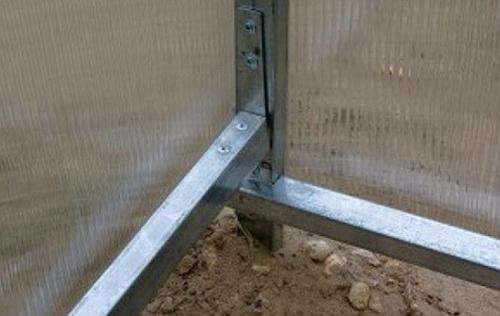

Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Фундамент для теплицы из профтрубы

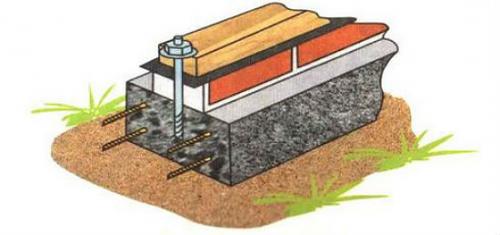

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении

Обвязка, усиление, стропильная система, покраска.

Каркас теплицы из профильной трубы чертежи. Особенности поликарбонатных теплиц

Классический материал для теплиц – стекло и полиэтиленовая плёнка.

Но у поликарбоната перед ними есть преимущества:

Материал лучше переносит механические воздействия, чем аналоги. Его может побить градом, но это не приведёт к полному разрушению. Этот материал используется в качестве кровельного и легко справляется с массой выпавшего снега, тогда как конкурентам это недоступно.

Важно подобрать правильную толщину материала под регион, так как количество осадков может различаться. Соответствующим должен быть и каркас. Всё вместе это должно держать огромный вес снега. 17 см мокрого снега на площади в 30 квадратов будут весить 17 тонн.

Поликарбонат частично препятствует проникновению через него ультрафиолета. Благодаря этому чувствительные к УФ растения будут надёжно защищены.

Материал неплохо держит тепло, так как является сотовым по структуре. Внутри ячеек находится воздух, препятствующий теплообмену. Разброс рабочих температур составляет от -50 до +60 С.

Поликарбонат эластичный, что позволяет цельным листом перекрывать конструкции арочного типа. Его легко сверлить и резать, что существенно облегчает рабочий процесс.

Сотовый поликарбонат, пропуская через себя солнечный свет, рассевает его, что уменьшает вероятность получения растениями солнечных ожогов.

Материал не самый дешёвый, однако его цена ниже, чем у стекла.

Стандартный лист поликарбоната имеет размер 210*600 см. Это 8 м2. Благодаря этому теплицу можно быстро перекрыть всего несколькими листами.
