Простая и надежная система вентиляции в доме. Искусственная, или принудительная вентиляция

Простая и надежная система вентиляции в доме. Искусственная, или принудительная вентиляция

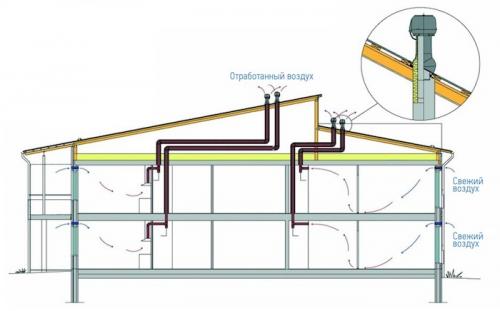

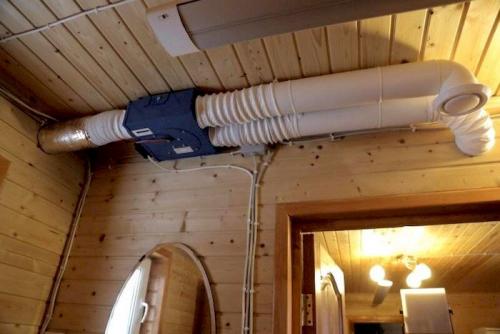

Искусственная, или принудительная вентиляция — более эффективное решение. В идеале в доме нужно ставить полноценную приточно-вытяжную вентиляцию, а специальные устройства отвечают как за приток свежего, так и за удаление углекислого газа из помещений, объясняет Александр Петров.

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным способом за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу, объясняет Руслан Хабусов.

Самым оптимальным вариантом становятся вентиляторы. В данном случае система организуется следующим образом: монтируется установка, которая забирает воздух с улицы, нагревает или охлаждает его и подает в помещение, добавляет Хабусов. А уже за счет обычных вентиляторов, которые прячутся в специальных каналах и закрываются решетками, происходит вытяжка.

Искусственная, или принудительная вентиляция — более эффективное решение. В идеале в доме нужно ставить полноценную приточно-вытяжную вентиляцию, а специальные устройства отвечают как за приток свежего, так и за удаление углекислого газа из помещений, объясняет Александр Петров.

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным способом за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу, объясняет Руслан Хабусов.

Самым оптимальным вариантом становятся вентиляторы. В данном случае система организуется следующим образом: монтируется установка, которая забирает воздух с улицы, нагревает или охлаждает его и подает в помещение, добавляет Хабусов. А уже за счет обычных вентиляторов, которые прячутся в специальных каналах и закрываются решетками, происходит вытяжка.

Плюсы:

• высокая эффективность, стабильный и контролируемый воздухообмен;
• энергоэффективность дома (особенно высока при применении рекуперации);
• фильтрация приточного воздуха;
• автоматический контроль качества воздуха внутри помещений;
• возможность установки в единую систему устройств, контролирующих и поддерживающих необходимую температуру и влажность воздуха.

Минусы:

• более высокие затраты на сами системы, их эксплуатацию и расходуемую электроэнергию;
• необходимость проектирования.

Приточно-вытяжная вентиляция в частном доме. Система приточно-вытяжной вентиляции для хорошего воздухообмена в доме

Жить в пространстве без кислорода человек еще не научился. Поэтому необходимо обеспечить в квартире или частном доме приток свежего воздуха в достаточном количестве. С такой задачей справится система приточно-вытяжной вентиляции.

В этой статье рассмотрим принцип устройства, схему и расчет приточной вентиляции.

Для чего нужна приточная вентиляция

Недостаточный воздухообмен в доме чреват последствиями:

• при недостатке кислорода нарушается работа центральной нервной и сердечно-сосудистой систем;

• снижается работоспособность;

• повышается влажность в помещении;

• повышается концентрация вредных веществ в воздухе;

• происходит развитие грибка и других болезнетворных микроорганизмов.

На наш взгляд причин задуматься более чем достаточно.

Виды систем вентиляции помещений

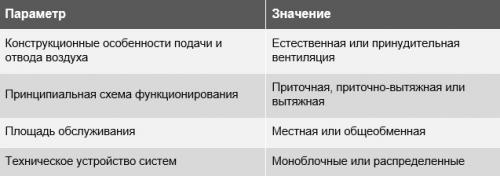

Классификация систем вентилирования представлена в таблице.

Коротко остановимся на видах вентиляции, чтобы иметь представлении об их разнообразии и убедиться в возможности выбора оптимальной.

Естественная вентиляция в частном доме

1. Проветривание комнат.
2. Обмен воздуха через вентиляционные каналы, зазоры/клапаны в окнах и дверях.

Их общий недостаток в поступлении холодного воздуха (согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» температура воздуха, который попадает в помещение не должна быть ниже +18 °С), а также шума и пыли (нужно позаботится о съемном воздушном фильтре). Кроме того, естественную вентиляцию сложно регулировать.

Эффективность естественной вентиляции зависит от многих факторов. Среди них: разность температур, давления, сила и направление ветра.

Принудительная вентиляция в доме и квартире

Система принудительной вентиляции позволяет направить поток воздуха туда, где в нем нуждаются.

Местная вентиляция (вытяжная, приточная)

Виды местной вентиляции:

• кухонная вытяжка;

• оконная вытяжка (обычно монтируется на кухне, в бане);

• оконный клапан (проветриватель). Устанавливается в верхней части окна и обеспечивает приток воздуха в помещение. Принцип действия основан на разнице давления на улице и в комнате;

• стеновой проветриватель. Монтируется в стене. Со стороны жилого помещения закрывается декоративной решеткой. Однако в условиях нашего климата почти не используется.

Общеобменная вентиляция

Система объединяет несколько помещений или стояк многоэтажного дома.

Более подробно остановимся на принципиальной схеме функционирования принудительной вентиляции.

1. Вытяжная вентиляция

Цель вытяжной системы – устранение отработанного, слишком нагретого или загрязненного воздуха из помещения. Естественно, работа вытяжной вентиляции должна компенсироваться поступлением свежего воздуха в том же объеме. Этого можно достичь с помощью проветривания или комбинации с системами приточной вентиляции. Чаще всего такая система устанавливается в производственных помещениях и заведениях общественного питания.

2. Приточно-вытяжная вентиляция

Цель приточно-вытяжной вентиляции в обеспечении движения воздуха в двух направлениях – поступление и вытяжка отработанного воздуха.

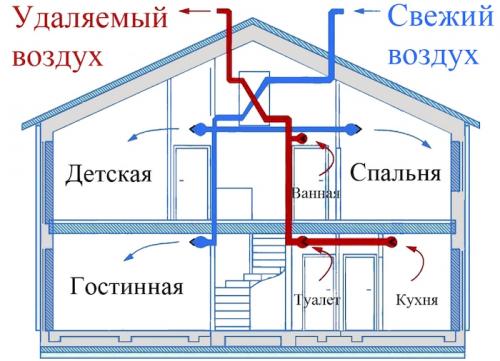

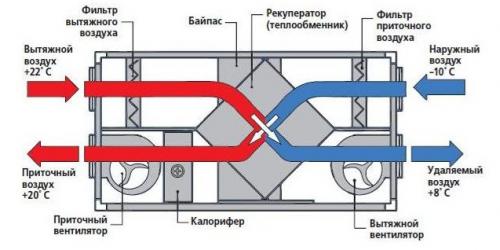

Схема приточно-вытяжной вентиляции показана на фото.

Учитывая то, что запросы пользователей и задачи приходится решать, обеспечивая вентиляцию в квартире или доме, используются разноплановые технические устройства.

Модульная система приточно-вытяжной вентиляции

Разборная/наборная система представляет собой набор компонентов (модулей), который включает в себя основные элементы: вентилятор, фильтрующий элемент, обогреватель воздуха, глушитель шума, автоматику и вспомогательные узлы. На рисунке представлены все элементы, составляющие систему.

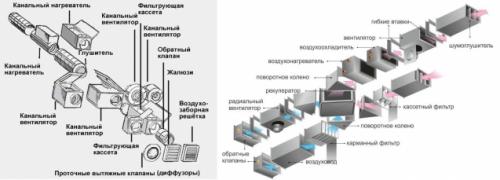

Схема устройства модульной системы вентиляции

Безусловный плюс модульной системы вентиляции, в том, что проектировщик-профессионал может подобрать элементы нужной мощности. Минус – спроектировать систему самостоятельно, не обладая специальными знаниями, достаточно сложно. Что, однако, не останавливает потребителей.

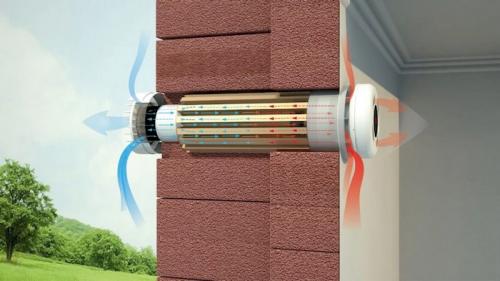

Вентиляция в частном доме через стену. Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь объединить и выполнить сразу несколько требований:

• Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
• Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
• Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.

К сведению! Систему вентиляции кухни , как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.

Вентиляция в частном доме через потолок. Естественная вентиляция: слуховые окна и софиты

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Источник: https://dizajn-interera.ru-land.com/novosti/ventilyaciya-v-chastnom-dome-kak-ustroena-estestvennaya-ventilyaciya-v-chastnom-dome

Вентиляция в частном доме из пластиковых труб. Подбор воздуховодов и оборудования

После расчета воздухообмена и выбора материала для системы необходимо подобрать вентиляционное оборудование и диаметры трубопроводов для распределения воздуха по помещениям. Главный параметр на данном этапе – потери давления в воздуховоде. То есть, чем длиннее магистраль, уже трубы и больше скорость воздуха, тем больше потери давления, а значит, вентилятор будет выдавать меньшую мощность. Аэродинамический расчет довольно сложен, однако для небольших трасс, чтобы подобрать диаметр вентиляционной трубы, можно использовать таблицу, представленную ниже.

Схема подбора диаметра воздуховода.

*

Оптимальное значение скорости воздуха в канале – 3-4 м/с, больше – вы будете слышать шум из системы, меньше – потребуется более мощный вентилятор. После подбора сечений, с помощью еще одной таблицы определяются потери давления по длине, суммируя полученные значения, получаем цифру, в зависимости от которой выбираем вентилятор для системы.

Схема для расчета потерь давления на прямолинейных участках воздуховода.

Схема для расчета потерь давления на основных фасонных элементах.

Суммировать нужно лишь значения по трассе до самого удаленного распределительного устройства, потери по ответвлениям роли не играют. Обратите внимание, что на каждом элементе системы (распределительная решетка, шумоглушитель, нагреватель) также теряется давление, конкретное значение указано в параметрах выбранного оборудования.

Чтобы спроектированная вентиляция в частном доме (или на даче) из пластиковых труб была максимально эффективная и наименее затратная, придерживайтесь правил, представленных ниже:

• Вытяжная труба должна быть поднята выше конька здания для предотвращения засасывания загрязненного воздуха в окна верхних этажей;
• Для вентилирования подкровельного пространства необходимо установить аэратор;

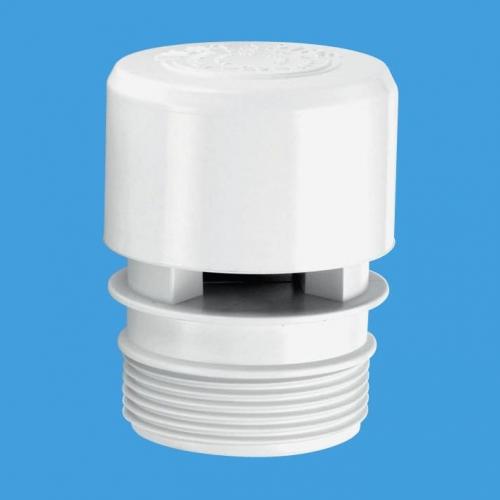

Пластиковый вентиляционный аэратор.

• В ветки, идущие к кухне и санузлам, нужно установить обратные клапаны, чтобы посторонние запахи не распространялись по дому, когда система не функционирует;
• Количество поворотов необходимо свести к минимуму для уменьшения сопротивления;
• По возможности используйте круглые трубы.

При планировании расположения приточного отверстия должна быть учтена высота дымоходов. Идеальный вариант – расположение приточного оборудования на первом этаже здания, но чтобы приточное отверстие было удалено от земли как минимум на метр.

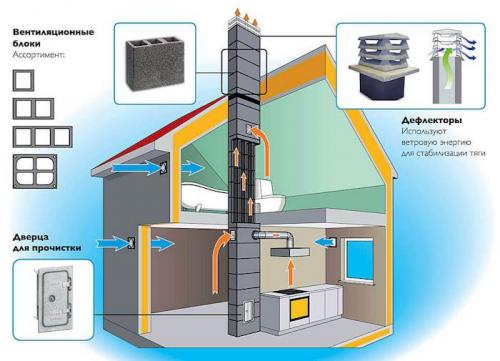

Вентиляция в частном доме своими руками. Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

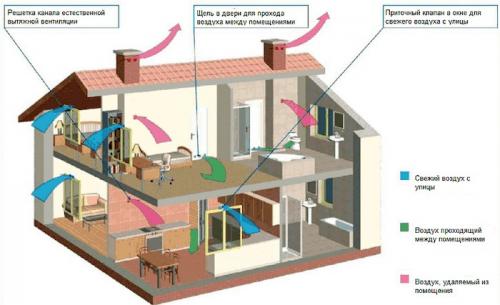

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

• Современные двери соответствуют нормативной базе;
• Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

• Запотевание стекол;
• Жирный налет на стенах в кухне;
• Грибок на стенах в кухне и санузле;
• Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Как сделать вентиляцию в уже построенном частном доме. Как сделать вентиляцию в частном доме своими руками в уже построенном доме?

Какие бы варианты устройства вентиляции в новом доме мы не выбрали, в любом случае это будет еще один этап ремонта . Небольшой этап, но с мусором, пылью и прочими неприятными атрибутами.

Если хозяева к этому не готовы, то можно остановиться на простейшем способе вентиляции помещений – через открытые окна. Современные металлопластиковые окна позволяют проветривать комнаты в 3 режимах, включая микропровертивание. Поэтому стоит сравнить временные и финансовые затраты и принять решение, приступать ли к устройству дополнительной вентиляции. Конечно, все было бы проще, если бы вентиляцию в загородном доме   предусмотрели на этапе строительства.

Устройство принудительной вентиляции, а также установка кондиционеров не рассматривается в этой статье, так как для проектирования и монтажа такого оборудования нужно пригласить специалистов.

Если вы все-таки решились, то первым делом необходимо проанализировать конструктивные особенности архитектуры дома. Этажность повлияет на сечение воздуховодов, на их количество или диаметры на каждом этаже.

• Наличие чердачного помещения позволит объединить воздуховоды именно там, а не на последнем этаже под потолками.
• Высота потолков может ограничить прокладку горизонтальных воздуховодов.
• Для смежных комнат можно предусмотреть совмещенные воздуховоды.
• От толщины внешних стен зависит, можно ли будет установить приточные диффузоры с обратными клапанами для предотвращения выброса воздуха наружу. Или от них придется отказаться.

Источник: https://dizajn-interera.ru-land.com/novosti/organizaciya-ventilyacii-v-dome-svoimi-rukami-iskusstvennaya-ili-prinuditelnaya-ventilyaciya

Бюджетная вентиляция в частном доме. Как сделать вентиляцию в частном доме своими руками

Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.
