Для автоматизации работы системы автономного водоснабжения следует смонтировать специальный прибор — реле давления гидроаккумулятора. При помощи реле, водоснабжение автоматически может быть отключено или включено. Это происходит при изменении давления воды в системе при определенных параметрах.

Назначение и устройство

По типу устройства, реле давления бывают:

• механические
• электронные.

На практике чаще используются механический тип. Они проще регулируются, надежны, с большим сроком службы.

Механические и электронные реле давления для гидроаккумулятора

Реле представляет собой небольшую коробку с пружинным механизмом. Для настройки параметров работы устройства используются большая и малая пружина. Они легко различаются по размеру. Сжимая или ослабляя пружины можно изменять значения включения и выключения насосной станции.

Механическое реле для гидроаккумулятора

Основная задача реле сохранять давление воды в водопроводе в заданных пределах. Настройка реле заключается в подборе минимального и максимального значения давления воды в системе.

Устройство реле давления

Реле давления для гидроаккумулятора продаются в собранном виде.

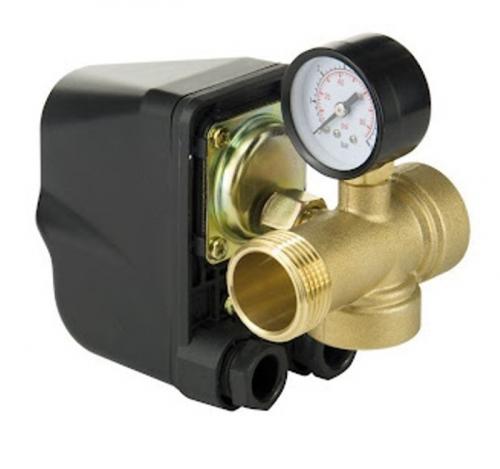

Устройство реле давления

Устройство состоит из следующих элементов:

• двух 4-х ходовых фитингов (один монтируется от насоса и гидроаккумулятора, а второй к месту потребления воды);
• манометра;
• реле давления;
• реле сухого хода.

Все данные элементы доступны при обзоре прибора.

Виды и разновидности

1. На рынке сантехнического оборудования представлен широкий выбор реле. Их можно разделить по стоимости и требованиям к системе водоснабжения:
   Бюджетные варианты. К данной категории можно отнести приборы итальянского производителя.

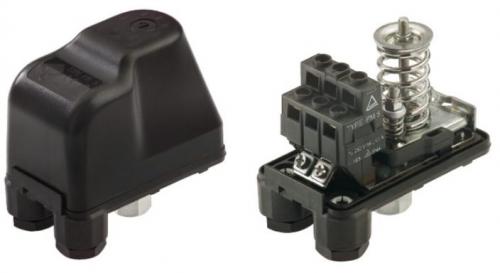

Реле давления для гидроаккумулятора рм-5

Если насосная станция располагается в кессоне, в подвале, где может быть повышенная влажность, то контакты реле очень быстро окисляются и оно выходит из строя.

К таким реле относится РМ-5. Это довольно надежный прибор, но не имеет возможности монтажа в сеть 380 вольт. Стоимость от 350 рублей, но зависит от региона продажи.

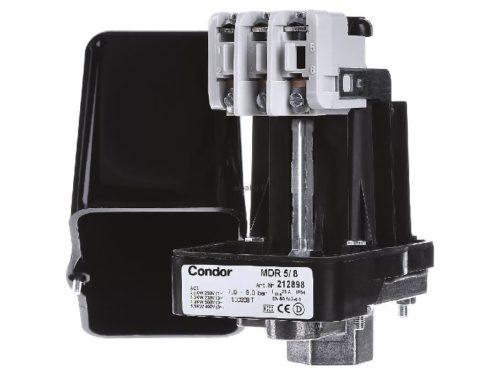

1. Среднебюджетные варианты. К таким приборам относятся MDR 5-5, MDR 5-8. По последней цифре определяется предел давления, 5 или 8 атмосфер.



   Реле для гидроаккумулятора MDR 5-5

Стоимость таких реле начинается от более 2000 рублей, но могут быть подключены как к однофазной сети (220 в), так и трехфазной (380 в). Несмотря на более высокую стоимость, реле данного вида довольно просты в использовании и регулировке.

1. Дорогостоящие варианты. Интересный вариант, но для обычных условий трудно подходит, так как нет возможности подключить реле напряжением ни в 220 в, ни в 380 в.

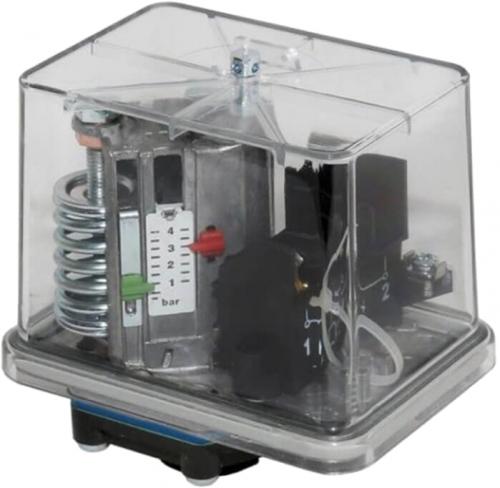

Реле давления гидроаккумулятора Grundfos

Возможно подключение только к слабому току и стоимость довольно высока, т.е. почти 8000 рублей. Бренд довольно известный ( «Grundfos»), но в наших условиях монтируется довольно редко.

При выборе лучше ориентироваться на первые два варианта.

Подключение и регулировка реле давления воды

Если Вы приобрели насосную станцию в сборе, то в ней уже соединены все основные узлы:

• реле давления;
• гидроаккумулятор;
• водяной насос.

Насосная станция в сборе

При самостоятельной сборке станции необходимо самому все соединить. В случае если вода в систему поступает из емкости или скважины, то купить нужно гидроаккумулятор и реле давления. Специалистами рекомендуется использовать погружные насосы для подачи воды.

Насосная станция без насоса

Электрическая часть

Электрокабели монтируются через специальные проемы, которые имеются в корпусе реле. Один кабель монтируется к насосу, а другой на питание от розетки. Соединяются контакты с клеммами, учитывается заземление и полярность проводов.

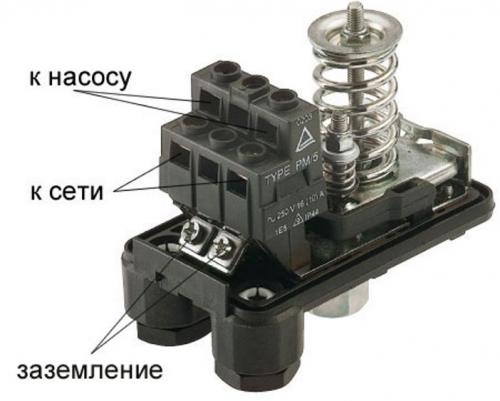

Подключение к электропитанию

Порядок таков:

• провод от источника питания вставляется в специальное отверстие на корпусе реле;
• после производится разделение на жилы фазовые, нейтральные (может быть и жила заземления);
• жилы соединяются с клеммами после зачистки от изоляционного материала.

Аналогично выполняется монтаж и к насосу.

Реле давления для насоса. Схемы подсоединения

При подключении реле давления воды для насоса следует использовать схему, изображенную на рисунке ниже.

Схема подключения реле давления Источник ducepik.dysopu.ru.net

Заземление последовательно подключается к реле давления воды и помпе, а фаза и ноль сначала подключаются к счетчику сети питания, затем – к предохранителю (защитному автомату), далее – к РД. Завершает цепь подключения насос подкачки воды.

Холостой ход

Ситуация, при которой вода в системе отсутствует, а РД работает, называется холостым ходом (далее ХХ). В электронных вариантах прибора есть специальный датчик давления воды в системе водоснабжения, который контролирует наличие воды в трубах и запрещает работу РД (и помпы соответственно), если ее нет.

В механическом варианте прибора такого датчика нет, поэтому следует установить его дополнительно, чтобы РД не работало в режиме холостого хода (иначе значительно уменьшится срок его службы).

Контроллер ХХ в механическом РД можно не устанавливать, но тогда нужно быть уверенным в том, что в системе всегда будет вода и помпа никогда не будет работать впустую.

Стоит заметить, что дополнительный датчик воды на механическое реле требуется только для устройств с влажным ротором.

Реле предохранения должно деактивировать РД при отсутствии потока воды в трубах. Двигатель должен включаться только при наличии потока определенной силы.

Реле давления воды для насоса регулировка.

Не требуется специальных знаний в области сантехники, а регулировка соответствующего реле для насоса может быть выполнена самостоятельно.
Для регулировки гидравлического переключателя необходимо

1. Выключите насос и слейте воду.
2. включите насос и когда отключится реле давления запишите показания манометра (это значение нижнего порога, устанавливается регулировкой большой пружины).
   3 Откройте кран подачи воды в самой удаленной от насоса точке и запишите значение на манометре, когда насос снова заработает (это верхний предел, который можно отрегулировать с помощью небольшой пружины).
3. если при запуске насоса или насосной станции, напор воды слишком мал, закрутите гайку на большой пружине, чтобы увеличить давление. Если давление слишком высокое, слегка ослабьте гайку.
4. Маленькой пружиной устанавливается разница между верхним и нижним порогами срабатывания в диапазоне от 1,5 до 2 атмосфер.

Для завершения настройки реле давления вода снова полностью сливается из системы, а станция подключается к сети. Если все настроено правильно, вы должны быть довольны давлением в вашем водопроводе.

Регулирование выключения.

Насос останавливается и регулируется максимальное давление. Регулировка осуществляется с помощью небольшой пружины.
Важно: Малая пружина определяет не верхний предел давления, а разницу между минимальным и максимальным давлением.
Отрегулируйте маленькую пружину до достижения желаемого значения.
Во время работы следует контролировать давление, при котором реле запускается и останавливается. Если параметры не оптимальны, это означает, что давление воздуха в системе меняется, и систему необходимо заправить с помощью насоса.

Следует отметить, что чем меньше установлен нижний предел, тем больше воды может быть закачано в систему. Однако, поскольку давление воды, получаемое при эксплуатации, невелико, рекомендуется не занижать этот параметр слишком сильно.

Оптимальная настройка для остановки насоса составляет от 0,8 до 1,0 атмосфер.

Включения насоса

Если давление, при котором включается насос, ниже требуемого, необходимо увеличить давление для включения насоса. Для этого поверните гайку, которая находится на большой пружине, по часовой стрелке.

При сжатии пружины, повышается давление, при котором запускается насос.
Гайку необходимо повернуть на один полный оборот. Затем откройте кран и подождите, пока насос не включится.

Если нужное давление не достигнуто, повторите операцию.
Если необходимо снизить давление, при котором работает насос, пружину необходимо ослабить. Гайку следует повернуть против часовой стрелки.

Реле давления не отключает насос. Почему не отключается скважинный насос

Разглядим предпосылки, по которым глубинный насос не отключается и работает повсевременно в скважине.

1) Выход из строя реле давления либо управляющей автоматики. Реле давления не разрывает контакт, из-за работы во мокроватых критериях, которая тянет окисление контактов. Как мы можем найти, что причина проблемы конкретно в управляющей автоматике? Мы проверяем давление на манометре, если оно выше, чем давление отключения электронасоса, то нужно произвести внимательный осмотр реле давления либо блока автоматики. К слову, блок управляющий насосом быть может в порядке на техническом уровне, просто забит грязюкой. В этом случае подмена не требуется, лишь разбор системы водоснабжения для прочистки.

2) Недостающее напряжение, поступающее на насос. Найти, можно по тому, что электронасос не отключается из-за того, что давление на манометре не поднимается до установленного давления отключения.
Для устранения данной нам трудности нужно ставить стабилизатор напряжения. Также необходимо проверить, чтоб сечение кабеля скважинного насоса соответствовало его длине и мощности электродвигателя.

3) Очередной неисправностью, по которой не отключается скважинный насос, является лопнувшая, покоробленная труба водоснабжения, по которой перекачивается вода из скважины.

4) Сточились рабочие колеса в насосной части оборудования. Это быть может из-за наличия огромного содержания песка. В особенности от примесей мучаются шнековые либо винтообразные насосы, а не центробежные. Резиновый шнек стачивается резвее, чем пластмассовая крыльчатка.

Это самые всераспространенные трудности, из-за которых погружное глубинное оборудование работает и не отключается.

Не срабатывает реле давления насосной станции. Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока.

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45^ооборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.
