Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото)

06.01.2022 в 14:38

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото)

Садовые камины с барбекю созданы для установки не под открытым небом, а под легкой крышей, они могут быть также с мангалом. Она позволит превратить обычную беседку в уютное место для пикника. Садовый мангал-камин не предусмотрен для получения тепла, поэтому продумывать дымообороты здесь нет необходимости. Главное, чтобы правильно отводился дым при жарке продуктов. Этого легко добиться путем соблюдения размеров: площадь сечения трубы должна составлять не менее 12% от площади входного отверстия топки.

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото)Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 01

Красивый внешний вид уличные печи-камины для дачи приобретают в результате отделки, зависит это от общих пропорций, качества используемого кирпича и архитектурных деталей. Арки в данной конструкции не предусмотрены, но вместо них имеются три удобные ниши. Благодаря отсутствию криволинейных элементов такое барбекю может легко сложить даже начинающий печник.

Возведение уличного камина своими руками необходимо начинать с устройства фундамента. Следует выкопать яму глубиной 40 см и на 50 см шире размеров будущей печи с каждой стороны. Затем нужно насыпать в нее мелкий песок без глины.

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 02Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 03

Сам фундамент представляет собой монолитную плиту толщиной 15 см. Он нуждается в армировании. Для этого рекомендуется использовать арматуру диаметром 10 мм, укладывая ее сеткой с ячейкой размером 15 см. На фундамент следует уложить слой гидроизоляции, в качестве которого можно использовать различные современные гидроизоляционные материалы или обычный рубероид.

После завершения подготовки основания можно приступать к кладке кирпича. Каких-либо особенностей кладка не имеет, создавая садовые камины с барбекю своими руками, ее следует проводить согласно порядовкам.

Необходимо обратить внимание на то, что первый ряд порядовки представляет собой ряд над уровнем пола беседки. Это может быть уже второй или третий ряд, все будет зависеть от высоты пола. Посмотрите, как строятся уличные камины на фото, чтобы составить общее представление об этом процессе:

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 04Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 05

Для возведения топки лучше всего использовать шамотный кирпич, поставленный на ложок (узкую боковую грань).

Распушку (утолщение на дымовой трубе) можно не делать. Место прохода трубы через крышу беседки следует обшить огнестойкими материалами, а снаружи накрыть жестяным фартуком. Чтобы дождь не протекал между фартуком и трубой, место стыка необходимо обработать жаростойким герметиком.

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 06Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 07

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 08Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 09

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 10Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 11

Источник: https://barbekyu-dlya-dachi.postroivsesam.info/stati/sadovye-kaminy-barbekyu-svoimi-rukami-sadovye-pechi-kaminy-s-mangalom-i-barbekyu-dlya-dachi

Камин в беседку своими руками. Чертеж

При подготовке чертежа необходимо обозначить все конструктивные элементы печи с точными размерами и узлами соединений. Конструкция печи состоит из следующих компонентов:

  • Основание топки . Это площадка, на которую укладывают твердое топливо. Для удаления золы над поверхностью основания топки устанавливают решетку.
  • Дымовой карниз . Сводчатый элемент, который находится над топкой.
  • Каминный стол . Представляет собой защитное основание, препятствующее перегреванию фундамента от топки.
  • Топливник . Ниша, в которой сгорает топливо. Может иметь любую форму – прямоугольную, трапециевидную или, например, арочную.
Топливник уличного камина Источник tproekt.com
  • Дымовая камера . В ней скапливается тепловая энергия в виде дыма. Оснащается задвижкой для регулировки тяги.
  • Конвектор . Установленный над камином колпак, необходимый для перехода энергии от дымоходных каналов к трубе.
  • Искроулавливатель . Сетка на трубе, предназначенная для задержания искр и повышения пожаробезопасности всей печной конструкции.
  • Дефлектор . Предотвращает возникновение обратной тяги при сильных ветровых нагрузках на трубу.
Дефлектор на дымоходную трубу Источник tproekt.com
  • Зольник . Отсек, в котором скапливается зола. Оттуда ее можно удалить после или непосредственно во время работы печи.
  • Дымоход . Отводит дым на нужное расстояние от печи.
  • Предтопочная площадка . Располагается перед топкой. Представляет собой площадку, выступающую вперед и по бокам от портала. Выполняет противопожарную функцию.
Предтопочная площадка печи Источник betafur.access.ly
  • Каминная доска . Декоративные элемент – полка для мелких элементов дизайна. Устанавливается над дымовым карнизом.
  • Устье камина . Еще один декоративный элемент, обрамляющий топку.

Для того, чтобы получить качественную, надежную и безопасную печь специалисты используют таблицы размеров печных элементов. Кроме этого необходимо придерживаться определенных правил проектирования печей. Особенно важно грамотно просчитать тягу, чтобы устройство работало правильно и продукты горения отводились на безопасное расстояние от рабочей зоны. Естественно, что камин и барбекю в одном дымоходе в доме или закрытой беседке требует более внимательного подхода. Но уличный камин тоже должен быть обеспечен функциональной системой дымоотвода.

Камин барбекю в доме. Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

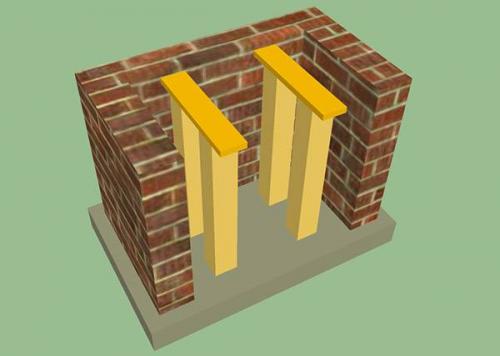

Садовые камины барбекю своими руками. Садовые печи-камины с мангалом и барбекю для дачи своими руками (с фото) 12Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

чФото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Камин-мангал из кирпича своими руками. Как построить печь-барбекю из кирпича своими руками?

Строительство печи-барбекю из кирпича своими руками является немного сложной работой, которая требует знания определенных профессиональных навыков, таких как кладка кирпича, создание вентиляции печи и дымохода, работа с раствором и т.д. Поэтому настоятельно рекомендуется воспользоваться для такой работы помощью специалиста.

Камин-мангал из кирпича своими руками. Как построить печь-барбекю из кирпича своими руками?

Конструкция более сложной печи барбекю

Если вы все же настроились построить печь-барбекю своими руками, рекомендуем вам создать простейшую, но так же удобную конструкцию:

При помощи огнеупорного кирпича выкладываем П-образную форму печи, высотой уровня вашего пояса (не менее 1 метра). Между параллельными стенками конструкции закрепляем 2 решетки на расстоянии около 30 см друг от друга. На верхнюю решетку будет выкладываться мясо, поэтому ее необходимо делать из более крупной сетки, а вот нижнюю – для угля, необходимо подбирать с более густой мелкой сетки.

Камин-мангал из кирпича своими руками. Как построить печь-барбекю из кирпича своими руками?

Простая печь барбекю своими руками

Вот вам удобный, а главное почти без затратный способ создания печи-барбекю своими руками!

Камин-мангал из кирпича своими руками. Как построить печь-барбекю из кирпича своими руками?

Камин барбекю из кирпича. Как правильно класть печной кирпич

Камин барбекю из кирпича. Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий. Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Внимание!

Все строительные материалы необходимо сначала уложить на сухую поверхность для корректировки готовых размеров, а потом уже класть на раствор.

Укладка выполняется так, чтобы раствор не сильно растекался:

  1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
  2. Небольшое количество раствора накладывают на угол кирпича.
  3. Далее размазывают вдоль кромки с наклоном к краю.
  4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

  • вертикальные швы не должны совпадать;
  • кладка со сколотой поверхностью не производится внутрь топки;
  • внутренние поверхности не подлежат оштукатуриванию;
  • опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
  • при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.
