Естественная вентиляция в частном доме. Естественная вентиляция в частном уже построенном доме: схема

Естественная вентиляция в частном доме. Естественная вентиляция в частном уже построенном доме: схема

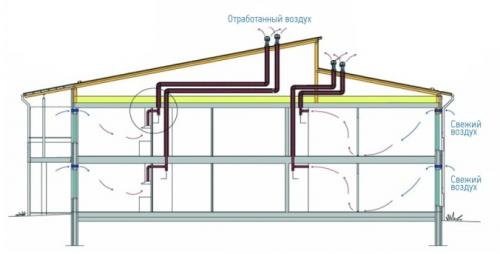

Пройдя по всем этим вопросам, нужно набросать схему будущей вентиляции. Общий принцип: из каждого помещения (или двух смежных) на одном этаже устанавливается выводной воздуховод. Начало он берет в помещении с вентиляционной решетки. Выводной воздуховод входит в вертикальный транзитный канал, через который воздух движется к точке выброса на кровле. Воздуховоды прокладывают внутри дома для того, чтобы избежать конденсирования влаги внутри при низкой температуре.

При составлении схемы нужно учесть размещение мебели, трассы уже существующих коммуникаций: электрики , сантехники, отопления, чтобы их не повредить при прокладке воздуховодов.

Немаловажным будет то, где пройдут транзитные воздуховоды через вышележащие этажи от пола до потолка или под потолком. Хорошо, если их можно расположить в нежилых помещения, гардеробных или кладовых. Тогда не пострадает интерьер жилых комнат с постоянным проживанием.

• Продумывая схему прокладки воздуховодов, нужно пройтись по всем помещениям и представить, как и где они пройдут. Также сразу необходимо решить, как их декорировать в уже отремонтированных помещениях. Если они пойдут под потолком, то их можно зашить гипсокартоном ,затем отшпатлевать и покрасить в цвет потолка. В случае вертикальных труб, также можно рассмотреть вариант зашивки ГВЛ с последующей окраской, оклейкой обоями или другим вариантом в соответствии с настоящей отделкой.
• На схеме для более точного процесса закупки комплектующих нужно указать длину труб, все тройники, повороты (отводы) , прикинуть углы поворота труб для точного приобретения отводов, предусмотреть количество крепежных хомутов (приблизительно через 1 м) . И не забыть диаметры и количество вентиляционных решеток и переточных каналов внешних стен.

Для того, чтобы естественный выброс воздуха из всех помещений одного этажа был равномерным, вентиляционные отверстия в них должны располагаться на одном уровне, тогда сила тяги в каждом отдельном канале будет одинаковой.

Чтобы не портить интерьер многих комнат, стоит расположить вертикальные или горизонтальные каналы блоками вместе в одном помещении, если это возможно.

Так как для кухонь и санузлов требуется больший воздухообмен, чем для жилых комнат. Поэтому на кухне устанавливают кухонную вытяжку. Для санузлов (туалета и ванной комнаты) лучшим образом подойдут настенные вентиляторы вместо вентрешеток. В таком случае можно говорить о смешанном естественно-принудительном устройстве домовой вентиляции.

Чтобы не было перетока загрязненного воздуха из этих помещений, вентканалы от них прокладывают отдельно. Или совмещает вентканалы санузлов, исключая жилые помещения. При таком объединении нужно установить обратный клапан в трубах. Тогда неприятный запах при обратном токе не попадет внутрь.

Источник: https://dizajn-interera.ru-land.com/novosti/estestvennaya-ventilyaciya-v-chastnom-dome-princip-raboty-sistemy

Вентиляция в частном доме своими руками. Делаем вентиляцию в частном доме своими руками

Вентиляционная система разрабатывается на этапе проектирования частного дома.  Необходимо учесть нормы расхода воздуха и особенности вентилирования разных помещений.  В  приоритете.

Если старая жилая постройка не имеет вентиляции, то необходима установка приточных и вытяжных узлов. Схему вентиляционной системы разрабатывают с учетом норм СНиП для каждого помещения.

В данной статье мы узнаем о видах и схемах вентиляции, особенностях вентилирования различных помещений (, кухня, чердак, подвал и т.д.), разберем пошагово процесс установки вытяжки и фановой трубы, как обустроить своими руками приточно-вытяжную вентиляционную систему.

Предлагаем ознакомиться с инструкцией как сделать.

Нормы расхода воздуха

Объем воздухообмена в жилых помещениях регламентирован нормативными документами: СНиП 41-01-2003  и СП 60.13330.2010 .

В зависимости от целевого назначения, для каждой комнаты установлена кратность замены всего объема воздуха за единицу времени.

Показатель кратности за 1 час :

• кухня – 12;
• жилые комнаты – 1;
• хозяйственные помещения – 0,2.

• совмещенный санузел – 50 м^3/час;
• кухня с электроплитой – 60 м^3/час;
• кухня с газовой плитой – 90 м^3/час.

ГОСТ 30494-2011 регламентирует нормы углекислого газа для нормального пребывания человека в комнате. Уровень CO₂/1 м³воздуха должен составлять 400-600 ppm.

Виды вентиляционных систем

В частном жилом здании для воздухообмена своими руками можете обустроить 3 вида вентиляции: естественную, принудительную и смешанную.

Раньше дома возводили без вентиляционных систем. Воздухообмен осуществлялся за счет естественного вентилирования через специальные щели в деревянных окнах, дверях, сквозное отверстие над газовой плитой на стене кухни.

Сейчас устанавливают приточные и вытяжные клапаны. Работает схема естественной вентиляции просто: холодные свежие потоки поступают с улицы в нижней части стены, а теплый грязный воздух отводится через вытяжное отверстие под потолком.

В современном домостроении естественное вентилирование не используется с 2004 года. Частные дома проектируют с принудительной системой. Воздухообмен выполняется методом механического принуждения движения воздушных потоков вентиляторами. Перемещаются они по заданной схеме в расчетном объеме.

Смешанная вентиляция – это система с вентилятором на притоке или вытяжке. Один поток перемещается принудительным путем, а другой – естественным способом.

Вариант распространен, когда стоит вопрос, как сделать вытяжку в старом доме. Естественный приток предусматривают через окна или воздушный клапан. Механическое отведение воздуха организовывают через кухонную вытяжку над печью или оконный вентилятор.

Схемы вентиляции

По общему устройству вентиляция бывает канальная и бесканальная. Для обустройства канальной схемы своими руками придется прокладывать воздуховоды по всем комнатам дома.

Существует четвертый вид вентиляции – подпольного пространства. Схема актуальна для частного дома без подвала с ленточным фундаментом, возведенного на участке с влажным грунтом.

Источник: https://doma-na-veka.ru/novosti/sistemy-ventilyacii-v-chastnom-dome-trebovaniya-k-ventilyacii-v-chastnom-dome

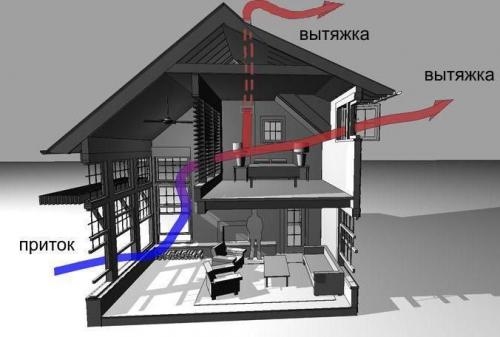

Самая простая вентиляция в доме. Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

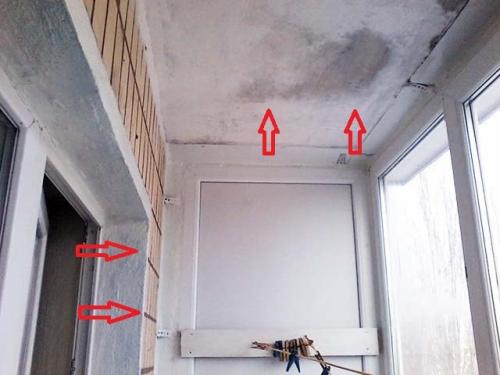

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающей воздух двигаться по каналу снизу вверх.

Важно понимать, от чего зависит сила тяги:

• Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги.
• Высота канала и разница давлений также влияют на силу тяги.

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Как сделать вентиляцию в частном доме на кухне. Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

  Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Требования СНиП по кратности воздухообмена в таблице:

Источник vodakanazer.ruЕстественная и принудительная вентиляцияВсе вентиляционные системы делятся на два основных типа:

Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;

Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.

Естественная вентиляция – принципы функционирования и особенностиПринцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах. Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com

У естественного воздухообмена отмечают следующие преимущества:

• экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
• энергонезависимость;
• безаварийность работы;
• бесшумность.

К недостаткам относят:

• слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
• слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
• почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
• летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
• большой отток тепла на улицу, что существенно повышает расходы на отопление;

Это важно! Зимой повышается сила тяги в воздушных каналах, так как разница температур изнутри и снаружи становится значительной. Это приводит к росту потерь тепла до 40% от объема всех теплопотерь всего дома!

• при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
• необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.

Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru

Особенности искусственной вентиляции

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.

В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:

• вентилятор;
• фильтр очистки воздуха;

Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.

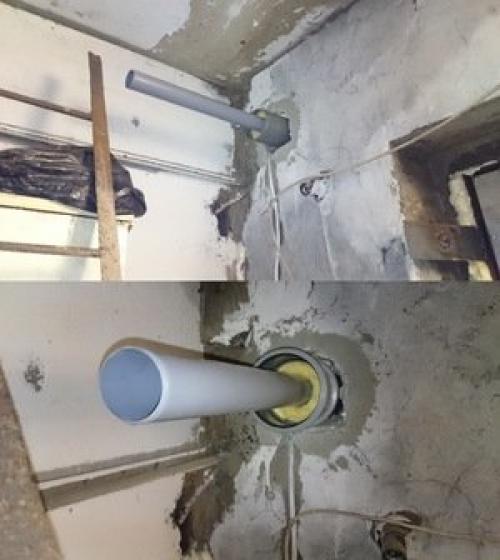

Вентиляция в частном доме из пластиковых труб. Регламенты для вентиляционных систем

Существуют нормативные акты, где прописаны все нюансы, касающиеся монтажа вентсистем и их функционирования. Основной параметр — мощность, которая выражается в кубометрах за час. Например, помещение площадью 20 кв. м следует оснастить вентиляцией, способной «перегонять» 3 куб. м воздуха в час. В домах с большой квадратурой требуемая мощность рассчитывается с учётом количества проживающих людей. В таком случае мощность должна быть не ниже 30 куб. м в час при расчёте на 1 человека.

Расчёт воздухообмена на кухне и в санузле производится иначе. Норма для кухонного помещения, где используется газовая плита, составляет 140 кубов воздуха в час, а если применяется электрическая варочная панель, достаточно 110 кубометров. Таковы нормативы в случае применения естественной вентиляционной системы, а для принудительной установлены более высокие значения. Вентиляция в частном доме из канализационных труб полностью отвечает заданным условиям, если её проектированием и монтажом занимается специалист.

При сборке канала следует использовать трубы рекомендованного диаметра (можно больше, но не меньше). Стандартные диаметры: 10, 15 и 20 мм. Аналогичные значения прописаны и для фитингов. Их диаметр может составлять 11, 16 или 20 см.

Часто возникают сложности со стыковкой отдельных деталей. Промышленность не выпускает переходников, при помощи которых можно соединить трубы с вентилирующим оборудованием, однако это не мешает собрать установку, работающую по принципу естественного воздухообмена. Трудности могут возникнуть при монтаже принудительной системы, но и здесь есть варианты. Например, можно найти специалиста или компанию, которые изготовят нужные элементы по индивидуальному заказу.

Источник: https://doma-na-veka.ru/novosti/prostaya-i-nadezhnaya-sistema-ventilyacii-v-dome-iskusstvennaya-ili-prinuditelnaya

Естественная вентиляция в частном доме через стену. Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку — с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

• М — необходимая мощность вентилятора;
• О — объем помещения, в котором будет установлено устройство;
• В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

• для отдельного туалета — 8;
• для кухни — 15;

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

Источник: https://doma-na-veka.ru/novosti/kak-organizovat-estestvennuyu-ventilyaciyu-chastnogo-doma-kak-ustroen-process-vozduhoobmena

Вентиляция в частном доме через потолок. Естественная вентиляция: слуховые окна и софиты

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Источник: https://doma-na-veka.ru/novosti/sistemy-ventilyacii-v-chastnom-dome-trebovaniya-k-ventilyacii-v-chastnom-dome

Как сделать вентиляцию в уже построенном частном доме. Естественная

Для создания естественной вентиляции частного дома необходимо лишь проделать в его стенах отдушины и создать вытяжной вентканал. Этот вариант наиболее прост и быстр в реализации. Достаточно еще на стадии строительства коттеджа предусмотреть отверстия для поступления и выхода воздуха. А если здание уже построено, то проделать их в стеновых конструкциях также не слишком сложно.

Среди преимуществ естественной вентиляции особо выделить стоит:

• дешевизну монтажа;
• высокую надежность и полную энергонезависимость системы;
• отсутствие необходимости в сложном обслуживании;
• бесшумность работы.

Естественная вентиляция не перестанет работать при перебоях в электроснабжении. В ней нет механизмов, которые способны сломаться в неподходящий момент или шуметь при функционировании.

Естественная вентиляция с применением вентшахт

В числе недостатков системы вентиляции с естественной тягой:

• отсутствие фильтрации и очистки воздушных масс от пыли, запахов и пыльцы;
• повышение шумности в доме за счет наличия в стенах дополнительных отверстий;
• сложность регулировки вентиляции по объему воздухообмена;
• увеличение потребления тепла на обогрев помещений зимой из-за поступления в больших объемах холодного воздуха с улицы;
• зависимость тяги от внешних атмосферных факторов.

Эту схему вентиляции рекомендуется использовать, когда коттедж стоит далеко от автомагистралей и в чистой местности. То есть там, где нет необходимости в дополнительной очистке приточного уличного воздуха и нет сильного шума. В большинстве остальных случаев стоит присмотреться к варианту с вентилятором.
