Как положить инфракрасный теплый пол своими руками. Особенности устройства этой системы подогрева

Как положить инфракрасный теплый пол своими руками. Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

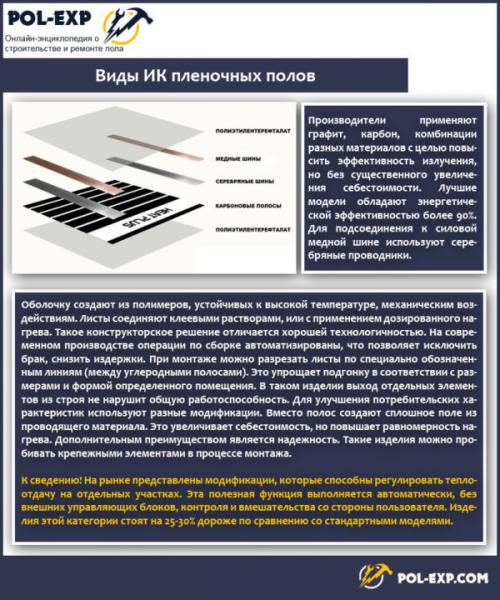

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Таблица. Некоторые характеристики нагревательного элемента.

Монтаж инфракрасного теплого пола под плитку. Инфракрасный теплый пол под плитку: плюсы и минусы

Плиты из керамогранита просты в укладке, долговечны, но есть ощутимый для человека минус – по такой плитке не очень приятно ходить босиком, поэтому часто инфракрасный теплый пол под плитку лучшее решения, для повышения комфорта.

Выбор обогрева половых поверхностей

• Инфракрасный теплый пол под плитку;
• Водяной способ обогрева поверхностей;
• Обогрев пола с помощью матов или кабеля.

Рассмотрим более детально инфракрасную систему обогрева. Такой теплый пол часто укладывают под линолеум, ламинат, ковролин.

ИК пол имеет свои преимущества

• Излучение имеет длину волны, которая может нагревать не только помещение, но и самого человека;
• Очень небольшой процент электромагнитного излучения;
• При работе ИК пола нет шума, пыли, вибрации;
• Содержание частиц, которые отрицательно заряжены, возрастает в 3-4 раза;
• Инфракрасный пол не влияет на качество воздуха в помещении, не пересушивает его. Воздух не теряет своей свежести и влажности;
• Прогревание помещения происходит равномерно. Прогревается не только пол, но и предметы, которые находятся внутри сооружения.

При этом такой обогрев можно использовать не только для пола, но и для стен. Монтаж инфракрасной системы нагрева не предусматривает использование стяжки.

Инфракрасный теплый пол под плитку: выбираем подходящий

Стержневой

Этот вид теплого пола появился не так давно на рынке, но уже показал себя с положительной стороны. Такая система обогрева гораздо удобней для монтажа, особенно, если работы производятся самостоятельно.

Стержневой обогрев спокойно кладется в раствор клея. Здесь не требуется установки армирующей сетки. Система имеет автономный режим регулирования работы. Если система достигает максимума в своей работе, то сразу же происходит переключение на режим экономии;

Пленочный

Использование такого вида обогрева предполагает больше затрат. Потому что при установке инфракрасного теплого пола под плитку необходимо быть очень осторожным, придерживаться строго инструкции.

Если повредить пленку, то можно спровоцировать возникновение пожара при последующей эксплуатации. Обязательно используется армирующая сетка, делается слой теплоизоляции. Пленочный теплый пол под плитку прогревает на меньшую глубину, чем стержневой.

Такие системы обогрева больше подходят для помещений с небольшой площадью. Это отличный способ обогреть ванну, кухню, коридор, туалет и т.д. Иногда, чтобы решить проблему с обледенением дорожек, инфракрасный пол размещают на улице. При этом его сверху изолируют плитками из керамогранита.

Некоторые специалисты полагают, что ИК пол можно размещать под стяжку. На самом деле теплый пол лучше не размещать таким образом, потому что если на пленку сразу расположить стяжку, то она будет плавать. Это спровоцирует подверженность механическим повреждениям саму стяжку. Можно уронить на такой пол какой-то тяжелый предмет, и стяжка может получить повреждения.

Если устанавливается пленочный пол, то он, в отличие от стержневого, под воздействием стяжки и клея распадается. Потому что эти элементы создают среду из щелочи, а эта среда разъедает пленку независимо от количества слоев.

Поэтому, если вы хотите разместить поверх ИК пола стяжку или использовать клей, то обязательно выбирайте стержневой обогреватель.

Чтобы приступить к монтажу инфракрасной системы обогрева нужно при себе иметь необходимый комплект элементов для работы:

• Термопленка в виде рулона;
• Изоляция из битума, которая имеет самоклеящуюся основу;
• Материал теплоотражающий. Такой слой нужен для того, чтобы потоки теплого воздуха направлялись вверх, снижая при этом расходы на электричество. Если не сделать такой слой, то может случиться так, что пол будет обогревать не только помещение изнутри, но и соседский потолок. Для таких работ нельзя использовать материал, который в своей основе имеет алюминиевую фольгу, потому что она разрушается через какое-то время;
• Пленка из полиэтилена, которая будет термоустойчивой;
• Регулятор температуры и коробку, куда будет устанавливаться терморегулятор. Регулятор выбирается, отталкиваясь от той мощности, которой будет обладать инфракрасный теплый пол под плитку;
• Ещё один провод, который может пригодиться для регулятора температуры. Также его можно использовать, если вы решили, что в помещение нужно устанавливать несколько систем ИК пола.

Процесс установки ИК-пола

Перед самой укладкой инфракрасного теплого пола под плитку необходимо четко знать, где будет находиться обогрев и регулятор температуры.

Нельзя устанавливать нагревательную систему под отопительными приборами: печками, каминами.

Регулятор температуры лучше установить около розетки. Если это не представляется возможным, то можно выбрать место около выключателя. Ни в коем случае нельзя располагать систему нагрева под мебелью, которая находится на небольшом расстоянии от пола.

Минимально допустимое расстояние должно быть не меньше 3 см. Расстояние от пола до мебели должно обеспечивать хорошую вентиляцию.

Монтаж инфракрасного теплого пола на стену. Как крепить к стене плёночный тёплый пол

Самостоятельная укладка инфракрасного тёплого пола на потолок или стены хотя и отличается от монтажа пленки на пол, но требует всего лишь минимальных технических навыков.

Процесс монтажа осуществляется с учетом следующих рекомендаций:

• Полосы крепятся в вертикальном, а не горизонтальном положении.
• Провод подключается сверху пленки.
• Основание должно быть предварительно выровненным и сухим.

Остальные работы проводятся следующим образом:

• Устанавливается теплоотражающее покрытие. Тепло отражатель предназначен для того, чтобы направить ИК лучи в строгом направлении внутрь комнаты и не допустить утечки тепла. С этой целью можно использовать любой теплоизоляционный материал, исключая тот, что имеет фольгированный слой.
• Рассчитывается будущая схема, по которой будет необходимо установить плёнку. Учитываются следующие показатели: от края стены делается отступ не менее 1-4 см. Ширина мата составляет 25 см. Категорически запрещается укладывать полосы внахлест.
• Укладываются полосы. Их крепят к стене с помощью дюбелей в специальные места, где отсутствуют токопроводящие элементы. Между рядами пленки оставляется зазор не более 5 см. Так как нагреваться будет только часть стены, где простелены маты, эта мера обеспечит равномерное распределение тепла в комнате и предотвратит появление холодных зон.
• Подключение электроснабжения. Все маты соединяются параллельно. В инструкции по эксплуатации приводится схема подключения, которой необходимо следовать неукоснительно. Все электропроводные участки закрываются битумной пленкой. Начинают монтаж с установки терморегулятора, потом раскидывают запитывающие провода на маты.
• Проверяют работоспособность системы на обогрев стены. Каждый отдельный мат должен равномерно прогреваться. При недостатке нагрева поджимают соединения или полностью заменяют участок пленки.

Инфракрасный теплый пол плюсы и минусы. Мифы о инфракрасных пленочных теплых полах

• Нужно долго подготавливать основание и стяжку для укладки элементов.

Пленочный пол укладывается под любое финишное покрытие, не требует стяжки. Высота пола остается на практически прежнем уровне (+ 2-5 мм).

• Дорого.

Комплект стоит от 1500 руб. за метр квадратный, но вам не придется платить за стяжку и выравнивание пола в остальных помещениях без теплого пола.

• Долго.

Все виды теплого пола, кроме пленочного, требуют подготовки стяжки и ее высыхание (в зависимости от толщины слоя и площади покрытия до 28- 30 дней). Нагревание не рекомендуют включать раньше, чтобы не треснула стяжка и плитка. Инфракрасный пол, установленный сухим методом, монтируется за час и можно пользоваться сразу, а не ждать высыхания бетона.

• Потребляют много электроэнергии.

Если сравнивать с обогревателями или электрическим кабельным полом экономия электроэнергии составит 15-20%.

• Вредное излучение.

Излучение от пола идет «живое», благодаря его спектру оно оздоравливает организм. Аналогичное излучение используется в саунах и инкубаторах для недоношенных детей. Использование такого пола рекомендовано для квартир и коттеджей (в том числе и деревянных). Опасность могут представлять только коротковолновое излучение, так как оно может проникать в клетки внутри тела, а от пленки идут длинноволновые и террагерцовые лучи. Максимум они проникают в кожу, и раздражают нервные окончания, отвечающие за ощущение теплоты.

• Через напольное покрытие излучение не проходит.

Распространенное на форумах неверное мнение, что излучение тепла не происходит. Инфракрасное излучение не задерживается напольными покрытиями, равномерно прогревая пол и окружающие предметы и поверхности.

• Не долговечно.

Инфракрасный теплый пол горит. Пожаробезопасность тёплого пола

По мнению специалистов, электрический пол не более пожароопасен, чем обычная электропроводка. Возгорание возможно только в случае неправильного монтажа системы или её эксплуатации. В качественных кабелях используют надёжную многослойную изоляцию, которая хорошо выдерживает высокие температуры, а также механическое воздействие. В случае с инфракрасным тёплым полом, то там загораться вообще нечему. Нагревательными элементами является графитовая решётка, которая впаяна в плотную плёнку. Она не только гибкая и не боится высоких нагрузок, но и абсолютно водонепроницаема, можно смело использовать в ванной или бассейне.

Какие существуют условия безопасной установки и эксплуатации тёплого пола:

• Главное правило, которое необходимо соблюдать при монтаже – это обязательное заземление электрического пола. Если оно выполнено грамотно, то бояться короткого замыкания или возгорания не придётся.
• Обязательно нужно устанавливать надёжные терморегуляторы, которые будут вовремя отключать нагрев системы.
• Термодатчики нужно устанавливать в таких местах, чтобы они передавали на термостат реальную температуру пола. Если они установлены в холодных местах, например, возле балкона, терморегулятор будет ориентироваться по ним и заставит нагрев работать дольше необходимого. А это чревато перегревом и возгораниями.
• Проводка в помещении должна соответствовать уровню нагрузки, которую создаст тёплый пол, с учётом работы остальных электроприборов в доме. Наиболее частая причина коротких замыканий и пожаров не тёплый пол, а именно ненадёжная проводка.
• При монтаже следует обращать особое внимание на то, насколько качественно соединены контакты между кабелями и отрезками нагревательных матов. Места соединений – обычно самые слабые места в электроцепях, поэтому все они должны быть профессионально пропаяны.
• Обязательна установка устройств защитного отключения (УЗО или автоматы), которые обесточат сеть при повышенной нагрузке или коротком замыкании.
• После подключения смонтированной системы важно тщательно провести её диагностику, проверить работу. Только после этого можно укладывать напольное покрытие.

Монтаж инфракрасного теплого пола под ламинат

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

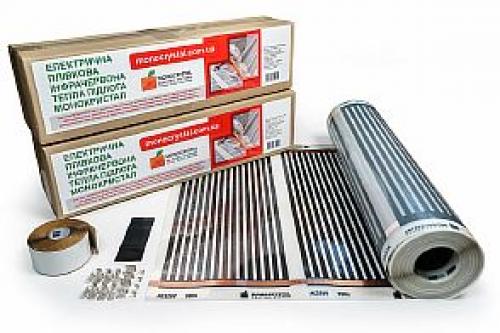

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

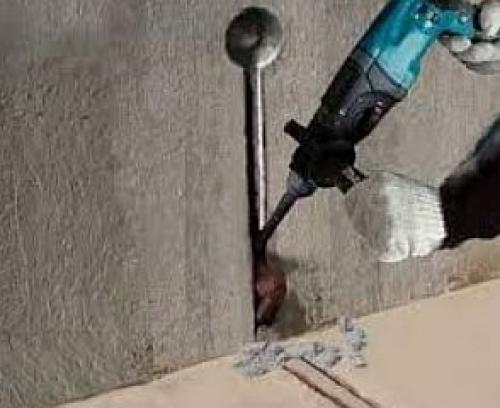

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

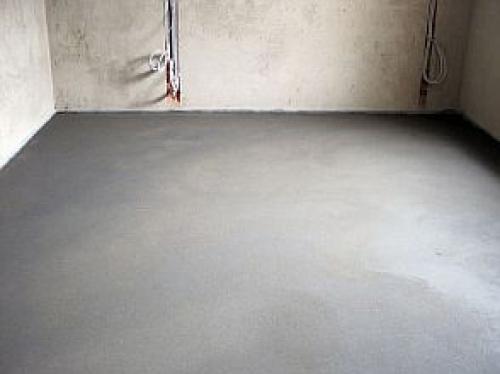

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если перепады большие, то черновой пол нужно дополнительно залить самовыравнивающимся раствором.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

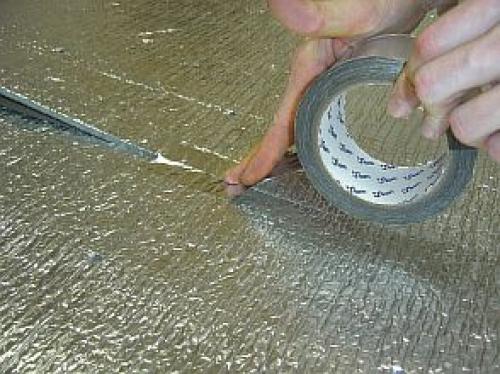

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

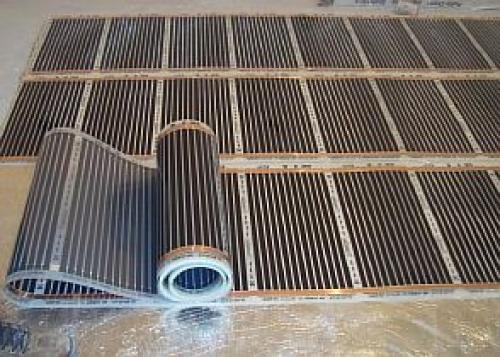

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

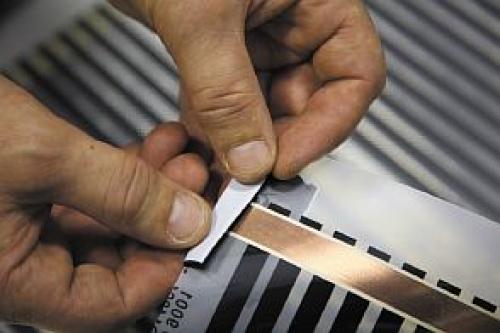

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

Размещается полотно вдоль длиной стены, расстояние от стены не меньше 25 см. Полосы не должны заходить друг на друга, они кладутся в стык, или с промежутком 5 см, эта особенность монтажа указана также в инструкции.

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

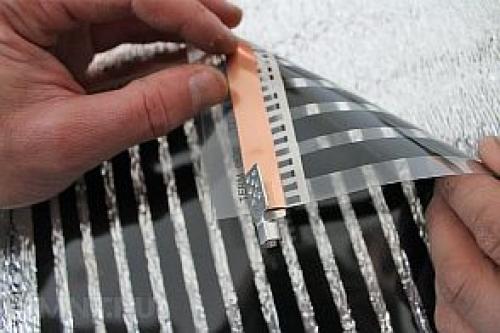

• Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

• Затем контакт фиксируется плоскогубцами.

• К клипсам подсоединяются зачищенные провода, которые зажимаются.

Подключение инфракрасного теплого пола без терморегулятора. Особенности конструкции и ее функциональность

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет. Терморегулятор является важной составляющей конструкции.

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.

Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента

• Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
• Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Инфракрасный теплый пол минусы. Принцип действия

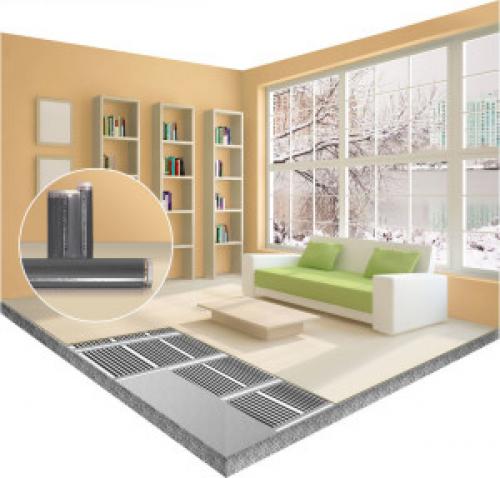

Инфракрасный пленочный пол – разновидность обогревательных систем, представляющая собой тонкую полимерную пленку (толщиной не более 0,4 мм), излучающую с поверхности лучи инфракрасного спектра, с длиной волны 5-20 мкм.

Состоит из следующих компонентов:

• Пленки из полиэстера , внутри которой размещаются карбоновые полосы, обладающие высокой теплопроводностью и потребляющие небольшое количество энергии.
• Соединительных проводов из сплава серебра и меди , связывающих нагревательные элементы с источником электропитания.
• Термодатчика , определяющего температуру нагревания поверхности.
• Терморегулятора , являющегося «связующим звеном» между проводами, подходящими к нагревательным элементам, и электросетью и выполняющего функцию «пульта управления» температурой в системе.
• Контактных клемм , подключающих провода к нагревательным элементам.
• Битумных изоляторов , защищающих места подключения клемм.
• Гидроизоляционной пленки .
• Защитной полиэтиленовой пленки .

Действие системы происходит следующим образом:

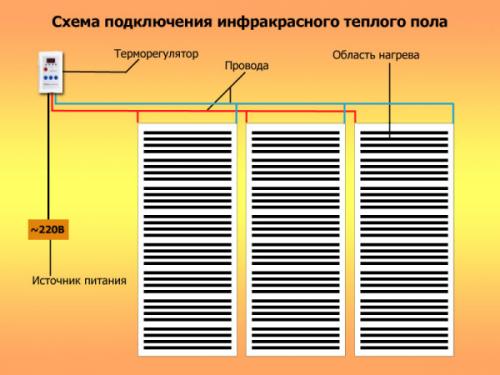

От сети переменного тока через терморегулятор происходит подача напряжения на карбоновые пластины. При этом они практически сразу начинают разогреваться, передавая свою энергию окружающим предметам и телу человека.

То есть при нагревании пленочный пол инфракрасного типа испускает лучи, по характеру и диапазону своего излучения напоминающие солнечные.

Такой способ обогрева позволяет создать условия, максимально комфортные для человека, так как при его использовании воздух не теряет своей влажности.

В этом случае прогреваются предметы и вещи, находящиеся в помещении, а уже от них тепло передается окружающему пространству.

Монтаж инфракрасного теплого пола под линолеум. Принцип монтажа и порядок укладки ИК пола под линолеум

Установка плёночного или стержневого пола достаточно простая, что позволяет выполнить все работы по подключению самостоятельно.

• Подготовка основания . Смонтировать пол можно только на сухую, ровную и прочную поверхность. Если основание имеет существенные перепады и неровности, имеет смысл предварительно сделать стяжку или настелить фанеру.
• Монтаж пленочного ИК тёплого пола . Маты можно разрезать по 25 см. Места реза особо обозначены производителем. После разрезания необходимо изолировать кромку специальной лентой. До труб системы отопления и нагревательных приборов должно оставаться не менее 30 см.
• Подключение пола к питанию . Пленка укладывается медными шинами вверх. Категорически запрещается наложение стыков друг на друга. Остальные работы по подключению силового кабеля выполняются согласно инструкции установки.
  Технология укладки плёночного тёплого пола под линолеум имеет еще одну особенность. Обязательно подключение терморегулятора, который не будет давать, чтобы система отопления разогревалась свыше 30°С. Поэтому, обычно маты используют в качестве дополнительного обогрева помещений, а не как основной источник тепла.
• Стелим линолеум . В небольших помещениях покрытие укладывается и оставляется на несколько дней. После этого края прижимаются плинтусами. В больших комнатах может потребоваться приклеить линолеум. В таких случаях понадобится предварительно зафиксировать маты и проложить армирующую сетку сверху. Делается это с помощью специального клеевого раствора.
