Межэтажное перекрытие по деревянным балкам своими руками. Какие требования предъявляют к перекрытиям?

Межэтажное перекрытие по деревянным балкам своими руками. Какие требования предъявляют к перекрытиям?

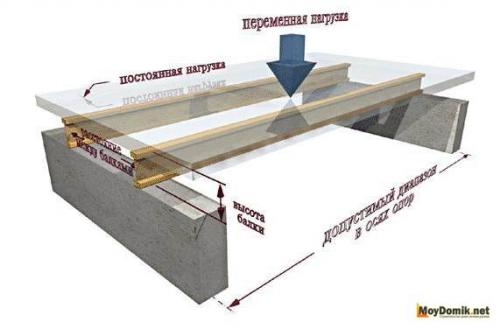

Перекрытия должны обладать прежде всего необходимой прочностью , чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м² . Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким , то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

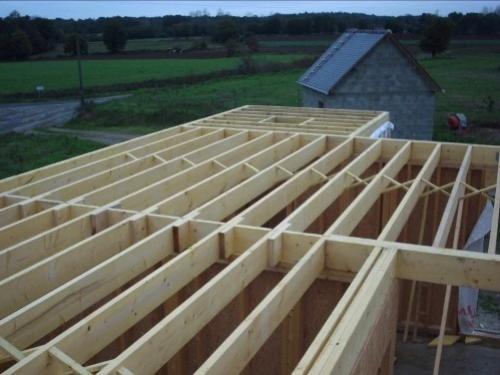

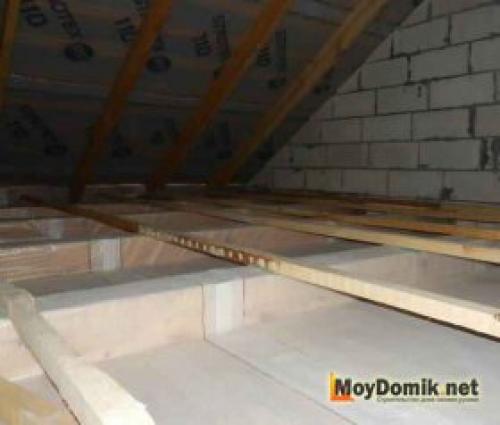

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Пирог межэтажного перекрытия по деревянным балкам. Какие слои конструкции существуют?

Монтаж сооружения конструкции необходимо выполнять по правилам. Пирог деревянного перекрытия состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации здания балки несут на себе всю нагрузку. Поэтому основное внимание следует обратить на расчет балок перекрытия.

Для балок рекомендуется использовать клееный или массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Теплоизоляция это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Дерево – крайне чувствительный материал к избытку влаги.

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

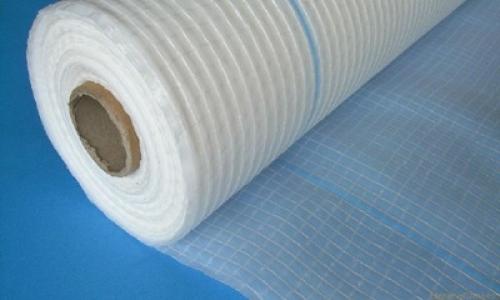

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки , а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в этой статье.

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Источник: https://balki-v-interere.postroivsesam.info/novosti/potolochnoe-perekrytie-svoimi-rukami-vidy-potolochnogo-perekrytiya

Перекрытие второго этажа по деревянным балкам. Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.

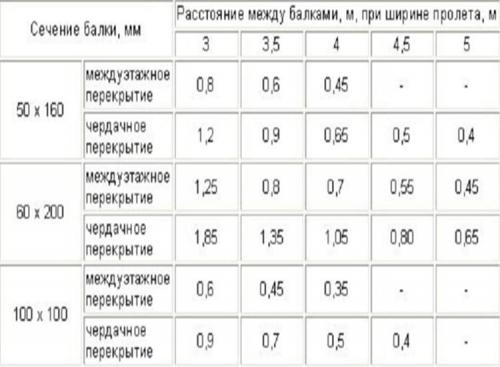

• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Источник: https://doma-na-veka.ru/novosti/ustroystvo-mezhetazhnogo-perekrytiya-po-derevyannym-balkam-tehnologiya-perekrytiya-pola-po

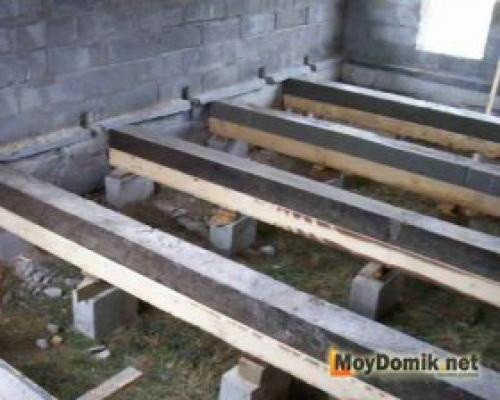

Цокольное перекрытие по деревянным балкам. Монтаж перекрытия по деревянным балкам

Делая цокольное перекрытие по деревянному брусу нужно учитывать, что брус монтируется вдоль более короткой стены. К примеру, для помещения длиной и шириной 4х5 м. соответственно, деревянные балки будут использоваться четырехметровые.

Если постройка кирпичная, или же фундамент выстроен из этого материала, то брус размещается в нем наглухо. В кирпичной кладке необходимо заранее предусмотреть проемы для расположения бруса перекрытия. Чтоб глубина опорного гнезда для бруса была не меньше 18 см. Это необходимо, чтоб балка опиралась, на фундамент своей длиной на 15 см и при этом оставался воздушный зазор в 30 мм. Этот зазор нужен для компенсации расширения древесины.

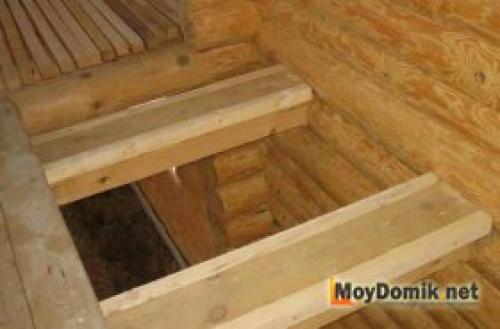

Монтаж перекрытия по деревянным балкам

Перед укладкой бруса в фундамент, его нужно срезать под углом 60 из торца. Располагать деревянную балку нужно так, чтоб направление спила образовывало расстояние от балки до кирпичей не меньше чем на 50 мм. То есть нижняя часть бруса должна вплотную прилегать к кирпичной кладке.

Перед началом монтажа деревянного бруса перекрытия, его концы нужно обернуть рубероидом в два слоя и закрепить гвоздями. Эти действия препятствуют процессам гниения бруса, в тех частях, где он опирается на фундамент.

В начале работ располагают две ограничивающие балки. При этом соблюдают уровень бруса по вертикали и горизонтали.

Ограничивающие балки должны быть размещены от фундамента не более чем на 5 см, чтоб выровнять их по уровню, используют обрезки древесины, покрытые смолой.

После того как крайние балки выставлены, между ними натягивают нить, по которой будут выставлять и выравнивать промежуточные деревянные балки. Закончив монтаж промежуточного бруса, его торцы утепляют минеральной ватой, затем закрепляют металлическим уголком. Для этого одну из полочек уголка прикручивают саморезами к брусу, а другую закрепляют к фундаменту.

Как правильно выполнить накат

После того как балки надежно закреплены, к ним прикручиваются черепные бруски. Они представляют собой бруски с сечением 40х40 мм или 50х50 мм, которые прикручиваются с обеих сторон балки, для того, чтоб можно было сделать накат. Накатом называют настил, который обеспечивает звуко- и теплоизоляцию. Доски наката набивают на деревянные бруски таким образом, чтоб они закрыли все пространство.

Нельзя набивать доски или щиты наката снизу бруска или балки, потому что они будут держаться только на гвоздях. Для этих целей нужно применять шпунтованную доску, имеющую продольные пазы для соединения и фаску.

Готовый настил нужно уберечь от разрушения, поэтому его вскрывают по всей поверхности антисептиком. Затем по нему разлаживают пароизоляцию. Листы этого слоя необходимо расположить внахлест друг на друга на 10-15 см. Следующим слоем разлаживают утеплитель, он может быть любой (рулонный, плиточный, насыпной). Если нужен бюджетный природный утеплитель, то можно использовать просушенные древесные опилки. Посмотрите

Необходимая высота утеплителя для пола составляет 20 см. Если сечение балок не дает возможность установить утеплитель такой толщины, то можно поверх бруса уложить лаги, а между ними утеплитель. К тому же балки, имеющие большое сечение, очень часто не очень ровные для пола. Часто сверху них укладывают лаги с меньшим сечением, они более ровные. Их разлаживают перпендикулярно брусу, с меньшим шагом. Чтоб выровнять лаги по уровню, под них подкладывают пластиковые клинья.

Как увеличить несущую способность перекрытия

Делая цокольное перекрытие по деревянным брусьям, можно сэкономить на накате и утеплителе, без ущерба свойствам данной конструкции. При таком конструктивном решении имеет смысл разместить рубероидный слой по всей площади пола. Подсыпку необходимо будет выполнить, используя утрамбованный щебень или гравий.

Основным преимуществом цокольного перекрытия по деревянным балкам является то, что нагрузку, которую выдерживают этот брус можно увеличить.

Делается это с помощью наращивания поперечного сечения бруса, а именно: к балкам прибиваются доски определенной толщины, они также опираются на фундамент. Вместо досок можно применять и металлические швеллеры, которые крепятся к брусу болтами. Также усилить перекрытие есть возможность и более легким методом: уложить дополнительные балки между теми, которые уже установлены.

Таким образом, если со временем, под агрессивным действием влаги, холода, вредителей деревянные балки начнут разрушаться, то не нужно полностью переделывать все перекрытие, достаточно просто заменить поврежденный опорный брус на новые балки.

Есть менее бюджетный вариант увеличения несущей способности перекрытия – перекрестная схема расположения несущих балок. В таком случае опора перекрытия происходит по всему контуру фундамента. В местах, где балки пересекаются, их стягивают хомутами друг с другом. Очень часто гораздо легче сделать меньшим расстояние между несущими балками перекрытия, чем использовать перекрестную схему.

Перекрытие по деревянным балкам чертеж. Виды деревянных балок перекрытия - расчет балки на изгиб, прочность и нагрузку

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий - классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

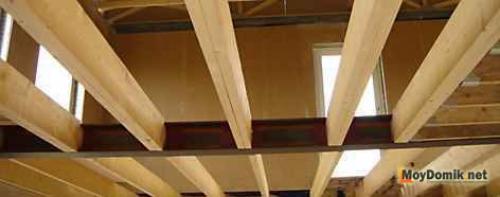

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкам Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкам Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

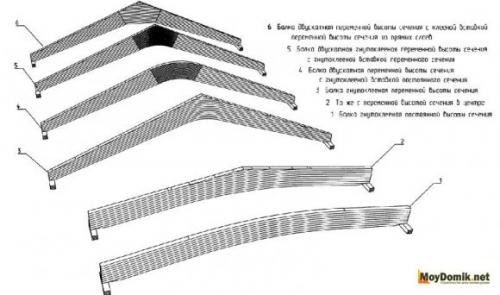

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия - схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Деревянное перекрытие между этажами в доме из газобетона. Плюсы и минусы деревянного перекрытия в доме из газобетона

Владельцы частных домов выбирают деревянные перекрытия потому, что они:

• долговечны – качественно обработанные и грамотно установленные балки служат по 100 и более лет;
• доступны – стоимость древесины достаточно низка, а привлекательная цена порождает спрос;
• легки в установке – балки, в отличие от плит, можно монтировать вдвоем или даже одному. При этом строители обходятся без специализированной техники и без мокрых трудоемких технологических процессов. При необходимости эту работу выполнить и в одиночку.

В эксплуатации древесина удобнее:

• потолки и полы гораздо теплее, чем бетонные; конструкцию не нужно дополнительно утеплять.
• черновой пол, который получается после первичной облицовки балок, практически пригоден к эксплуатации. Чтобы придать ему эстетический вид, можно обойтись ковролином, ламинатом или любым другим декоративно-отделочным материалом.

В отличие от деревянных, потолки из бетона нуждаются в доработке после монтажа плит. Дополнительно требуется сделать:

• выполнить подсыпку керамзитом,
• армировать поверхность и уложить стяжку,
• выровнять ее;
• и только потом – спустя месяц после ее высыхания – декорировать пол.

О минусах деревянных перекрытий можно заметить, что они скорее носят теоретический характер. Критики этой технологии обычно называют две беды, которые могут приключиться:

1. пожар;
2. биологические вредители.

В ответ следует напомнить, что еще 200 лет назад строители умели эффективно предотвращать подобные неприятности: дома, построенные в тот период, до сих пор эксплуатируются во всех крупных городах страны.

Можно добавить, что даже необработанная сосновая балка не обрушивается на 15-й минуте пожара, как, скажем, стальная, а противостоит пламени не менее 40 минут. Да и биологическая обработка сегодня намного эффективнее, чем полвека назад.

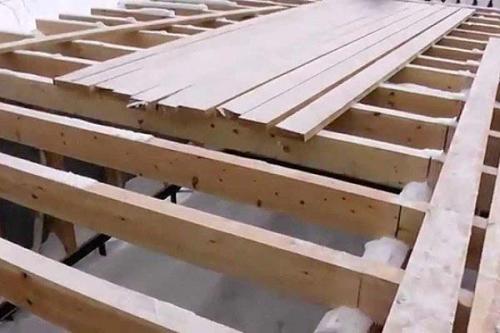

Из чего дешевле сделать перекрытие между этажами. Деревянное перекрытие

Исторически сложилось, что самым распространенным, а в недалеком прошлом и единственно возможным типом перекрытия, было деревянное перекрытие. Возможно, и сейчас это самое популярное перекрытие при строительстве частных домов.

Технология изготовления:

В качестве балок перекрытия могут использоваться, как самый обычный брус, так и множество его разновидностей: клееный брус, LVL-брус, двутавровые балки из ОСП, а так же бревно. Лаги перекрытия укладываются с определенным шагом, подшиваются снизу, утепляются с пароизоляционной пленкой и покрываются черновой половой доской. Утеплитель исполняет так же функцию звукоизоляции . Это самый простой и дешевый способ изготовить перекрытие в частном доме. Но, как говориться, самое дешевое не всегда самое лучшее — у деревянного перекрытия есть масса недостатков.

Недостатки деревянного перекрытия:

1. Слишком велика вероятность покупки некачественного пиломатериала. Для изготовления балок перекрытия необходимо использовать зимний лес первого сорта. К сожалению, в ближайших к Москве регионах существует немало проблем: короед, пожары и большие потребности привели к тому, что практически невозможно купить качественный лес — выбираем, так сказать, лучшее из худшего.
2. Даже если удалось купить материал первого сорта или вы решили использовать клееный или LVL-брус, изготовленный на производстве, где контроль качества сырья и готовой продукции, как правило, высокий — все равно есть вероятность уничтожения дерева различными вредителями или гниением в процессе эксплуатации. Невозможно на 100 процентов защитить деревянные конструкции в перекрытии цоколя. Продухи, если их не забывают открывать, обеспечивают вентиляцию техподполья только в его центральной части, а собравшийся по углам конденсат, может разрушить деревянные балки за очень короткий срок. Если под пол каким-то образом будет попадать вода, что бывает довольно часто, то придется делать ремонт или замену перекрытия.
3. Деревянное перекрытие обладает очень плохой звукоизоляционной способностью.
4. Использование всевозможных био-пропиток ухудшает экологическую среду в доме, а так же срок использования этих пропиток ограничен — представьте ситуацию, когда надо вскрыть пол через 5-10 лет и произвести повторную защиту от вредителей и гниения.
5. Деревянное перекрытие амортизирует (гуляет) в процессе эксплуатации.
6. При строительстве кирпичного двух-этажного дома невозможно подавать поддоны с кирпичом на второй этаж, придется поднимать все вручную с первого этажа или с земли, что увеличивает общие трудозатраты, бюджет и сроки строительства.
