Монтаж и укладка нагревательных матов. Монтаж матов теплого пола с двужильным кабелем

Монтаж и укладка нагревательных матов. Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

• очистить от грязи и пылевого слоя;
• выровнять (и заделать все трещинки, выбоинки и т.д.);
• и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

1. Кабелем вверх и сеткой вниз. Это способ считается самым распространенным и осуществляется следующим образом:
   • мат раскраивается;
   • укладывается на подготовленную поверхность кабелем вверх;
   • клеем точечно крепится к этой поверхности;
   • и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
   • на просохший клеевой слой укладывается плитка.

   При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля.

2. Кабелем нагрева вниз. Суть способа проста:
   • мат выкраивается по монтажному плану и сворачивается в рулон;
   • на пол наносится клеевой состав слоем в 2-3 мм;
   • матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
   • а затем вдавливается (слегка) в клеевой слой;
   • поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
   • конструкция просушивается;
   • и затем по ней кладется кафель.

Монтаж нагревательного мата под линолеум. Подходящие виды обогрева

Электропол состоит из нагревательного элемента, который распределяет тепло по всей площади. Теплый пол может быть основным источником обогрева, как дополнительный элемент, чтобы повысить температурный комфорт в доме. Отличается сооружение по конструкции.

Производитель выпускает продукт в виде :

• греющего кабеля;
• нагревательных матов;
• инфракрасной пленки.

Объединяет продукцию только подключение к электропитанию. Нельзя укладывать под линолеум проволочный нагреватель, который создаст высокий нагрев локальных участков. Особенно опасны места, где подключен мат к кабелю питания.

Требования

Уместна укладка кабельного электрического теплого пола под линолеум. Для эффективности нагревания пользуются терморегулятором. Специально установленный температурный датчик управляет обогревом. Для обеспечения безопасности к монтажу теплого пола предъявляются требования :

• нагревательный элемент не должен касаться пожароопасных материалов, которые воспламеняются;
• необходимо в обязательном порядке соблюдать нормы электробезопасности;
• нельзя укладывать электропол под тяжелую мебель и электрическую технику;
• при монтаже электрокабеля соблюдают целостность изоляции;
• систему комплектуют с УЗО – устройством защитного отключения.

На упаковке линолеума имеются ограничения по температурному режиму, которые для безопасности нарушать не рекомендуется.

Критерии выбора электропола

Выбирать напольное покрытие под теплый пол следует с учетом :

• эксплуатационных характеристик линолеума;
• технических особенностей монтажа;
• плюсов и минусов материала.

Производитель в сопроводительных документах рекомендует способы использования продукции, кодирует основную информацию в маркировке.

Электропол состоит из нагревательного элемента, который распределяет тепло по всей площади. Теплый пол может быть основным источником обогрева, как дополнительный элемент, чтобы повысить температурный комфорт в доме. Отличается сооружение по конструкции.

Производитель выпускает продукт в виде:

• Объединяет продукцию только подключение к электропитанию.
• Нельзя укладывать под линолеум проволочный нагреватель, который создаст высокий нагрев локальных участков.
• Особенно опасны места, где подключен мат к кабелю питания.

Уместна укладка кабельного электрического теплого пола под линолеум.

Для эффективности нагревания пользуются терморегулятором. Специально установленный температурный датчик управляет обогревом.

Для обеспечения безопасности к монтажу теплого пола предъявляются требования:

• На упаковке линолеума имеются ограничения по температурному режиму, которые для безопасности нарушать не рекомендуется.
• Выбирать напольное покрытие под теплый пол следует с учетом:

Производитель в сопроводительных документах рекомендует способы использования продукции, кодирует основную информацию в маркировке.

В бытовых помещениях совмещают с теплым полом линолеум класса 31-43. Выбор по температурному режиму позволит узнать, что при нагревании свыше +27⁰С начинает портиться натуральный материал. Покрытие ПВХ остается без изменений до +30⁰С. Превышение температуры изменит структуру, цвет. По толщине материал для теплого пола выбирают в пределах 3 мм.

Монтаж нагревательного мата под ламинат. Монтаж пленочного теплого пола под ламинат

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

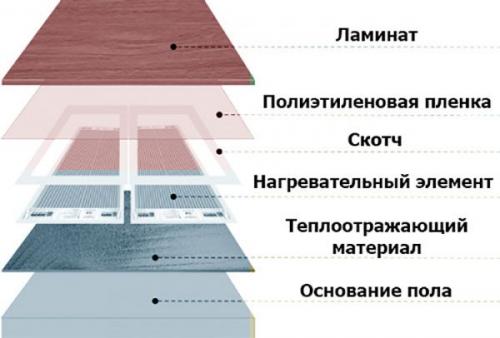

• В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.

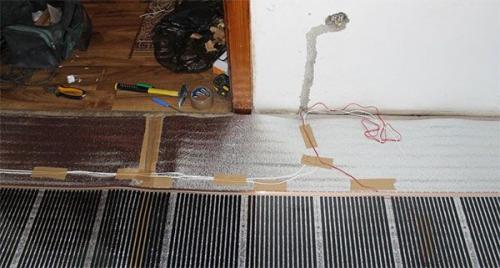

• Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.
• Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
• На основании прорубается штроба для укладки проводов от термодатчика.
• Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
• После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
• Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.

Нагревательный мат под плитку монтаж. Монтаж нагревательных матов теплого пола под плитку из кафеля

Нагревательные маты — один из видов электрического тёплого пола. В настоящее время, большой популярностью пользуется тёплый пол, основой которого являются нагревательные маты, а в качестве финишного покрытия используется кафельная плитка. Главная причина их популярности — простата монтажа, так как электрический кабель уже разложен и прикреплён к армированному основанию, и его остаётся только раскатать.

Кроме того, матовые конструкции не требуют заливки цементной стяжки.

Виды и устройство нагревательных матов

Термоматы — система гибких нагревательных элементов в рулонном виде. В основе лежит сетка из стекловолокна. Она представляет собой ячейки, которые получаются путём переплетения стекловолоконных нитей и ровинговой стеклоткани. Стекловолокно — это материал, который не поддаётся воздействию агрессивных сред и ржавчине, кроме того, он долговечен. На данной сетке закреплён кабель толщиной 3 — 4 мм.

Нагревание системы происходит после подачи тока, электроэнергия преобразуется в тепло, и отдаёт его половому покрытию. Такая конструкция уже практически готова к укладке, её нужно лишь раскатать по полу.

Основные преимущества и недостатки данного вида электрических тёплых полов в виде матов под плитку наглядно представлены в таблице.

Плюсы	Минусы
Имеет мало слоёв, поэтому не приводит к увеличению высоты пола	Высокая стоимость электричества
Монтаж прост, и не требует больших навыков, так как кабель уже закреплён на основе	Использование системы возможно только после полного высыхания основания, на это уходит около месяца
Несложный расчёт количества требуемого материала	Дополнительная нагрузка на электрическую сеть
Основа — экологически чистый материал, армирующая сетка
Прогревает быстро любое покрытие, в том числе плитку и паркет
Автоматическая регулировка температуры
Кабель уже уложен на основу
Нет необходимости в стяжке

Инфракрасный тёплый пол в виде матов подразделяется на несколько моделей:

• Одножильный — имеет один греющий проводник, поэтому стоит значительно меньше двухжильного. Обладает повышенным уровнем электромагнитного излучения, но в пределах санитарных норм. В связи с этим, данный пол рекомендован для помещений, где люди не находятся постоянно, то есть ванная или прихожая. Монтаж более сложный, так как необходимо присоединять оба конца к терморегулятору, и обязательно требуется наличие бетонной стяжки. Преимущества данной модели — потребление электроэнергии не значительное, несмотря на высокую температуру нагрева.

• Двужильный — состоит из двух проводников: греющего и токопроводящего. Это упрощает сам монтаж пола, так как не нужно подсоединять к терморегулятору второй конец кабеля. Кроме того, монтаж возможен на любое половое покрытие. Данная конструкция имеет пониженный фон электромагнитного излучения, что подходит для установки в жилых комнатах.

Особенности выбора, цены

Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или— одножильные.

Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:

• подходит ли она под напольное покрытие — керамическую плитку;
• какая планируется укладка (сухая или мокрая);
• допускается ли требованиями электробезопасности использование матов.

Приблизительная цена качественных моделей составляет:

• одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
• двужильные — 3200 руб.

Важно знать! Рыночная цена мата значительно снижается при приобретении больших объёмов, чем площадь монтажа тёплого пола под плитку больше, тем меньше будет стоять метр изделия. Кроме того, на цену влияет и бренд производителя. Продукция Devi, Electrolux, Thermomat, Ensto обойдётся дороже раза в 2, чем система от малоизвестного производителя.

Следует обратить внимание на бренды:

1. Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
2. Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
3. Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
4. Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
5. Eltherm — немецкие маты, долговечны и по доступным ценам.

При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.

Подготовительные работы, укладка и подключение

Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.

Как крепить маты теплого пола. Утеплитель

Если надо сделать экономично - не используйте всевозможные маты для теплого пола. Всевозможные европейские системы вроде таких, как маты с бобышками - это затратное в финансовом плане решение, хотя, возможно, кому то проще монтировать именно таким способом.

"Отражающая" фольгированная подложка из вспененного полиэтилена которую некоторые кладут прямо на грунт или на слой утеплителя - не работает вообще. Ничего не утепляет (т.к. сжимается в ноль) и не отражает (т.к. нет воздушного зазора). Не предусмотрена ни одной технологией монтажа. "Отражающая" подложка - удел малограмотных кустарей и самодельщиков. И это выброшенные деньги в лучшем случае. В худшем - если алюминиевая фольга не ламинирована, то она вступает в реакцию со щелочной средой растворной стяжки и разрушится за пару недель, вызывая снижение марки раствора и последующее растрескивание стяжки.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Не надо покупать "отражающую" фольгированную подложку. Она не работает.

Используйте для утепления теплого пола пенополистерол , лучше экструдированный. Выбор всё шире и производители обычно указывают какая продукция в их каталогах специально предназначена в качестве утеплителя под стяжку пола. Если придется использовать более дешевый пенополистерол ПСБ, то требуемая плотность пенополистерола 35 кг/м3. Всегда уточняйте и проверяйте реальную плотность, т.к. марка ПСБ 35 вовсе не означает реальную плотность 35 кг/ м.куб. Тщательно выбирайте изготовителя ПСБ что бы не купить, то что будет крошится сразу уже в руках. Иной раз, лучше купить более высокую марку, например ПСБ 50.

Не экономьте на толщине слоя теплоизоляции, между отапливаемыми этажами д.б. слой 30 мм, на грунт от 50 мм до 100 и более (согласно расчетам). Иначе потратите больше при отоплении и поимеете другие проблемы.

Мануалы не требуют приклеивать или прибивать "грибами" утеплитель к основанию. Т.е., чаще всего, не стоит тратить на это время, силы и дополнительные материалы.

Игнорируйте такую фикцию как разрекламированный отечественный пенополистерольный " пенощит ", имитирующий маты с бобышками. Вставленная в пазы труба потеряет очень большую площадь контакта с раствором и, соответственно, снизится теплоотдача. Это выброшенные деньги

Пенощит - не надо так делать. Не имеет аналогов в развитых станах, это не мат с бобышками.

Укладка теплого пола под плитку. Что в первую очередь необходимо предусмотреть и выполнить перед монтажом электрического «теплого пола»?

Есть несколько типов электрических систем подогрева пола . Каждая из разновидностей, безусловно, подразумевает собственные особенности технологии монтажа. Однако, есть целый ряд единых требований, относящихся и к подготовительным операциям, и к выбору необходимого комплекта инструмента и оборудования.

• Полы должны обладать необходимой степенью термоизоляции. Будет совершенно неразумным растрачивать дорогостоящую электроэнергию на прогрев холодных перекрытий, особенно в том случае, если снизу расположен грунт или неотапливаемое помещение. «Теплый пол» должен укладываться на утепленное основание. Единственным исключением может быть случай, когда снизу расположено отапливаемое помещение, и больших утечек тепла не предвидится. И все равно, обычно и в такой ситуации рекомендуется использовать тонкий термоизоляционный материал с отражающим фольгированным покрытием.
• Никогда не следует укладывать любой «теплый пол» на поверхность, которая не отличается целостностью и ровностью, тем более, что предполагается настил сверху керамической плитки, требующей стабильного основания. Если старая поверхность имеет значительные перепады высоты, неровности, трещины, щели по углам, если отмечаются рыхлые, нестабильные участки и другие дефекты, то начинать следует именно с проведения ремонта основания, обычно выражающегося в заливке прочной выравнивающей стяжки. Одновременно с этим, при необходимости, можно провести и термоизоляционные работы.

Монтаж водяного теплого пола на пенополистирольных матах. Конструкция полистирольной системы

В основе конструкции лежат полистирольные плиты, в которые вкладывают теплораспределительные ламели из оцинкованной стали или алюминия. В пазы пластин монтируют нагревательные трубы . Жесткость конструкции придают 2 финишных слоя листов ГВЛ, уложенных в шахматном порядке. Минимальная высота полистирольной системы составляет 50 мм (сравните: минимальная высота бетонной конструкции теплого пола – 80 мм).

Полистирольные плиты, применяемые в системе, могут быть гладкими или иметь выступы-бобышки.

Гладкие полистирольные плиты – это либо обычный пенопласт с повышенной плотностью (ПСБ-С-35 или ПСБ-С-50), либо экструдированный полистирол (например, пеноплекс). Для систем сухого теплого пола используют листы толщиной 10-40 мм. Так как изначально эти плиты гладкие, для укладки в их толщу теплораспределительных пластин, выполняют ручное вырезание пазов.

Полистирольные маты с выступами-бобышками больше подходят для сооружения сухого теплого пола. На их поверхности расположены выступы в виде кубиков или цилиндров высотой 20-25 мм. В пространство между ними закладывают металлические пластины с трубами. Благодаря выступам, пластины и трубы надежно фиксируются на матах, не сдвигаясь в процессе эксплуатации. На боковых поверхностях матов предусмотрены специальные монтажные замки, позволяющие соединять элементы в одно сплошное поле. Для упрощения подгонки матов друг к другу, на швы нанесена разметочная линейка.

Еще один важнейший элемент полистирольной настильной системы – металлические пластины. Они могут быть изготовлены из алюминия или оцинкованной стали. Пластины, перенимая тепло от греющих труб, передают его на финишное покрытие пола. Благодаря этому создается сплошное тепловое поле, пол нагревается равномерно.

Укладка нагревательного мата. Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

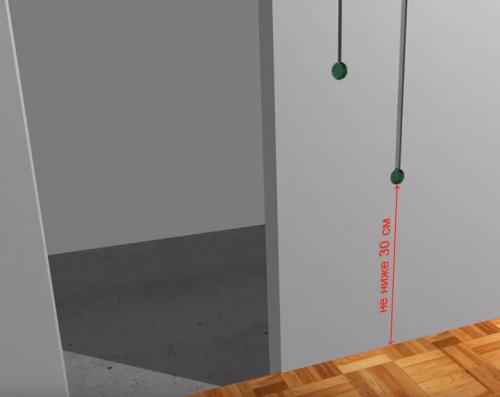

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

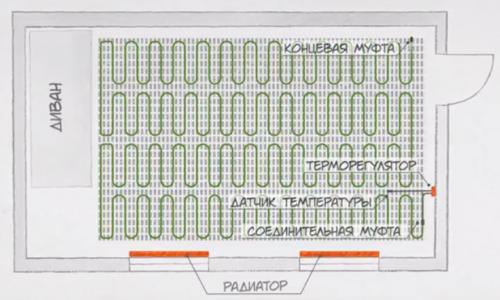

При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.

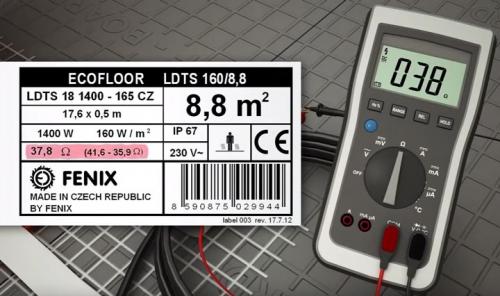

Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

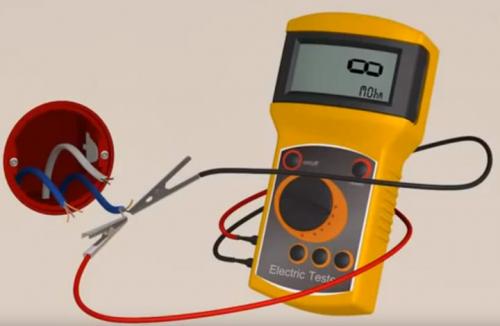

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.
