Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L , где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подключение теплого пола к двухконтурному котлу. Способы подключения контуров напольного отопления

Идеальным вариантом подключения могла бы быть схема, по которой все подающие трубопроводы подсоединяются к коллектору подачи, а возвратные – к гребёнке обратной магистрали. Сами же смесители врезаются в трубы, которые идут к котлу. В реальности такой метод подключения водяного пола практически не применяется ввиду невозможности регулировки степени нагревания жидкости.

Проблема регулирования температуры решается при помощи смешивания холодного и теплого потоков теплоносителя. При этом конструкцией узла подмеса предусматривается:

• установка трёхходового клапана, работающего по принципу термостата;
• подключение циркуляционного насоса совместно с трёхходовым краном;
• подсоединение двухходового клапана и циркуляционного насоса.

Трёхходовой смесительный клапан и схема его включения

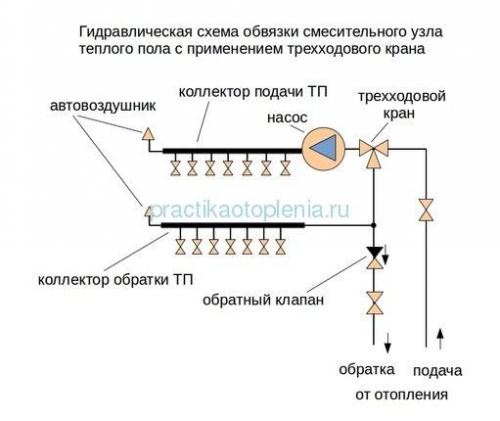

Схема с трехходовым клапаном

Для управления температурой тёплой воды в системах тёплых полов лучше всего использовать трёхходовой клапан, в конструкцию которого входит термоголовка и отдельный термодатчик. Применение такого термостатического устройства в схеме водяного тёплого пола обеспечивает одинаковую температуру теплоносителя во всех контурах. С помощью циркуляционного насоса осуществляется движение жидкости в системе отопления, а трёхходовой термостатический клапан осуществляет подмес определенного количества горячей воды в гребёнку подачи. При этом устанавливают трёхходовой смеситель на ветке выхода обратного трубопровода из коллектора. Это одна из простейших схем, которая усложняется при необходимости регулировки температуры в отдельных контурах.

Неопытные монтажники очень часто совершают ошибку, выбрав эту схему из-за её простоты, а затем не могут понять, почему так слабо нагревается пол. В данном случае надо учитывать, что магистраль с трехходовым запорным устройством без насоса имеет малую проходимость, поэтому её использование ограничивается максимум двумя-тремя параллельными ветками напольного подогрева. Дополнительные условия накладываются и на длину трубопроводов в этих контурах – не более 35 — 40 метров. Применение дополнительного циркуляционного насоса снимает эти ограничения.

Применение циркуляционного насоса в схеме с трёхходовым клапаном

Применение двухходового крана

Другое название двухходового крана – питающий клапан. Входящая в его конструкцию термоголовка с жидкостным термодатчиком управляет открытием и закрытием устройства. Этим достигается добавление или отсекание подачи нагретого теплоносителя, который поступает от отопительного агрегата. В этом случае подмес осуществляется не постоянно, как в схеме с трёхходовым прибором, а только во время открывания крана.

Устанавливая узел с двухходовым краном, в схеме обвязки обязательно предусматривают установку байпаса, оснащенного предохранительным клапаном. В случае превышения критической величины давления на входе в коллектор клапан откроется и сбросит часть теплоносителя в обратную магистраль.

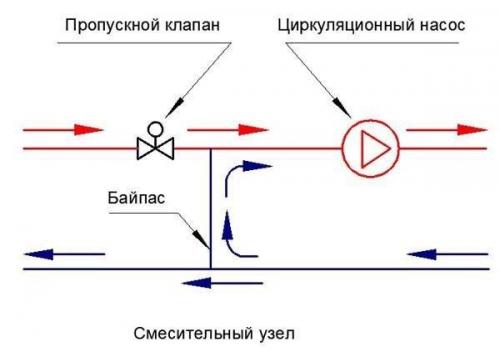

Схема узла смешивания с двухходовым клапаном и насосом

Преимуществом данного метода является то, что исключается возможность перегрева пола, а это значительно продлевает срок его работы. Данная схема имеет ограничение на площадь обогрева – не более 200м2. Это связано с низкой пропускной способностью клапана.

Особенности подсоединения смесительного коллектора

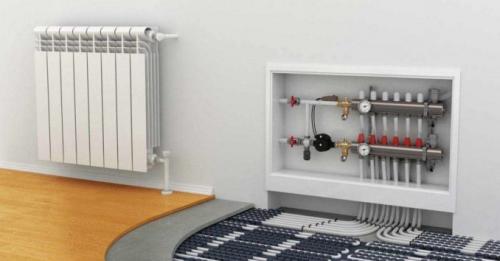

Смесительный коллектор предназначается для создания установленной температуры теплоносителя, подаваемого в водяной тёплый пол. При этом происходит соединение потока нагретой и холодной жидкости в необходимой пропорции. Выделяют три типа смешивания:

• параллельное;
• последовательное;
• комбинированное.

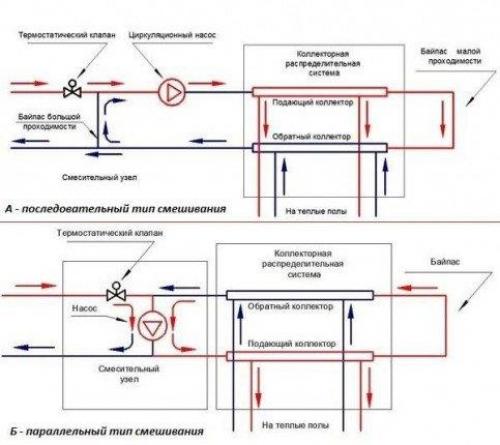

Схемы подключения коллектора с параллельным и последовательным типом смешивания

При параллельном подмесе трубопроводы с теплоносителем разделяются. Процесс соединения потоков нагретой жидкости самый простой, поэтому для регулирования степени нагрева достаточно подсоединения двухходового крана. На этом преимущества данного способа и заканчиваются. Недостатком можно считать равенство температур подачи и обратки, а также непостоянство расхода к потребителю, вследствие чего часть тепла теряется.

Последовательный тип смешивания применяется чаще всего. При таком способе температура жидкости на входе в котел равняется температуре тёплого водяного пола, что оказывает положительное влияние на производительность. Установкой трёхходового клапана добиваются автоматизации процесса смешивания. Такой вариант лучше всего подходит для систем, имеющих не более 4-х контуров.

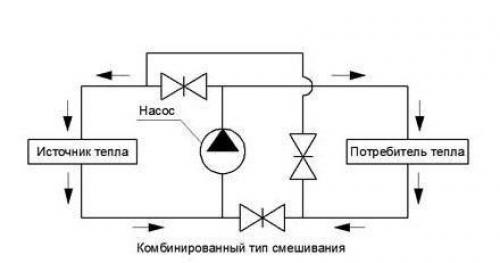

Принцип комбинированного смешивания теплоносителя

Применение комбинированного смешивания оправдано в сложных схемах, содержащих несколько циркуляционных насосов и большое количество веток. Этот метод позволяет выполнять балансировку отдельных веток с целью выравнивания давления теплоносителя. При этом система легко переключается как на параллельный тип смешивания, так и на последовательный.

Источник: https://cabel-electro.ru/stati/shema-podklyucheniya-vodyanogo-teplogo-pola-varianty-podklyucheniya

Схема подключения водяного теплого пола. Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной,.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

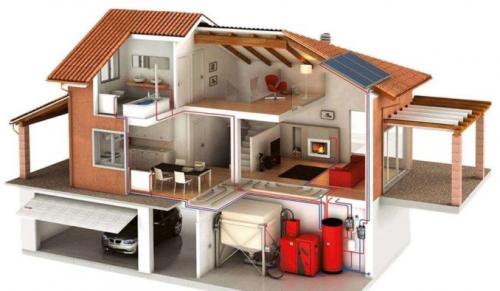

Схема подключения теплого пола и радиаторов к котлу. Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Схема подключения водяного теплого пола к котлу. Теплый водяной пол от газового котла в доме — монтаж своими руками

Если вы решили сделать в доме своими руками теплый водяной пол от газового котла, обязательно изучите правила безопасности и все тонкости выбора материалов и монтажа, от которых зависит не только качество обогрева, но и спокойствие всей семьи.

Почему именно газ? Ответ прост – это наиболее выгодный вариант.

Предлагаем так же узнать как подключить водяной теплый пол к бойлеру .

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Намного проще монтировать систему от централизованного отопления, но это неудобно – придется ждать отопительного сезона. Газовой системой можно пользоваться круглогодично.

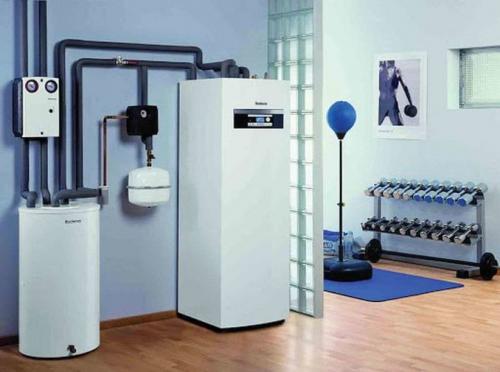

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.

Подготовительные мероприятия

Перед тем, как начать монтаж теплого водяного пола, подготовьте инструменты, материалы, помещение, сделайте определенные расчеты, составьте схематический план системы, а так же составьте проект и получите все необходимые разрешения от газовой службы.

Требования к помещению

Газовые котлы относятся к взрывоопасному оборудованию, поэтому придется придерживаться основных нормативов к помещению, которые обеспечивают безопасную эксплуатацию:

• минимальная высота потолка – 2,5 м;
• нельзя устанавливать котел так, чтобы он касался других предметов мебели – соблюдайте дистанцию со всех сторон в 50-70 см;
• стены в комнате с газовым котлом должны быть огнестойкими (сделать отделку несгораемыми материалами);
• обязательно устанавливается вентиляционная система;
• минимальная площадь помещения – 4 кв. м;
• в комнате устанавливают контур заземления;
• в зависимости от мощности котла подбирается сечение дымохода;
• дверь в помещение должна иметь ширину в 80-100 см;
• в комнате должен быть выход к центральному газопроводу и источнику водоснабжения;
• обязательно наличие трубопровода с холодной водой.

При наличии центрального водопровода отпадает необходимость использования насоса. Это значительно экономит семейный бюджет. Для подключения системы водяного пола требуется коллекторный распределительный узел.

Проведение расчетов и создание проекта

Проектирование является важным этапом. В первую очередь создается схема дома с комнатами, где будут располагаться трубы (со временем люди забывают точное расположение системы, а план позволит её увидеть). Обязательно продумайте, где будет устанавливаться мебель, так как в этих местах трубы не прокладываются.

Есть и другие нюансы, которых надо придерживаться:

• один контур не должен превышать длину в 100 м, так как снижается эффективность обогрева;
• длина всех контуров должна быть примерно одинаковой (допускается расхождение в 10-15 м);
• от стен отступают на 28-35 см;
• расстояние между трубами – 10-20 см (при суровых климатических условиях должен быть минимальный показатель).

Один из важнейших моментов – проведение всех расчетов. С такой задачей справиться самостоятельно сложно, поэтому данную процедуру лучше доверить профессионалам.

Рассчитать количество труб можно следующим образом: L = S / N * 1,1 , где L – длина труб, S – площадь помещения, N – длина шага, 1,1 – 10% запаса для разворотов трубы.

К примеру:

1. S = 50 кв. м.
2. N = 0,2 м.
3. 50/0,2*1,1 = 275 м.

В этой цифре не забудьте прибавить расстояние до коллектора, умноженное на 2, так как проходит 2 трубы (к коллектору подающему и обратному). Обязательно учитываются теплопотери, ширина стен, используемый материал для напольного покрытия и т. д.

Источник: https://doma-otido.ru/novosti/shema-podklyucheniya-termoregulyatora-teplogo-vodyanogo-pola-podklyuchenie-k-radiatoru

Теплый пол напрямую от котла. Что происходит при подключении газового котла?

При выборе настенного котла , продавцы предлагают к покупке котлы с поддержкой теплого пола, аргументируя свое мнение технической документацией устройства в котором иногда прописывается поддержка теплого водяного пола. Например, если котел может опускать температуру теплоносителя ниже 35 градусов, то, по мнению продавцов, такой котел идеально подходит для теплого пола, так как адекватный температурный режим работы теплого пола находится в районе 35 градусов.

Обычно же, пользователи теплого пола на котле выставляют комфортную температуру в районе 45 градусов. Так же, по мнению специалистов, комфортный режим для работы теплого пола составляет температура от 35 до 45 градусов.

Некоторые производители указывают в характеристиках котла, что есть режим теплого пола. Под данным режимом подразумевается, что пользователь не сможет поднять температуру теплого пола выше 55 градусов, и сам пол будет работать и обогревать в температурном диапазоне от 30 до 55 градусов, то есть выше 55 градусов теплый водяной пол не нагреется.

Но настенные газовые котлы рассчитаны на эффективную работу только на высоких температурах. При работе котла на минимальных режимах может повыситься износ котла, как бы парадоксально это не звучало. Котел может поддерживать минимальную температуру и при смешивании горячей воды с холодной в температурном режиме в 35 градусов в котле, может начать образовываться конденсат. При минимальной температуре котла водяные пары газа не успевают полностью испариться, что приводит к оседанию конденсата на стенках теплообменника котла, что соответственно начнет приводить к коррозии металла.

Также конденсат может возникнуть в дымоходе котла, именно поэтому дымоход у настенных газовых котлов устанавливают под уклоном в сторону улицы, чтобы возникающий конденсат не попадал в котел. Для этих целей сверху котла устанавливают защиту от конденсата с улицы и сборник конденсатора, если все-таки он успел попасть в котел. Именно поэтому производители устанавливают медные теплообменники со специальной силуминовой покраской, для защиты и продления службы теплообменника.

Подключение теплого пола водяного. Подготовительная работа: инструмент, расходные материалы

Понадобятся: плоскогубцы, уровень строительный, рулетка, ключи разводные и гаечные, отвёртка, зубило, ножницы для металлопластиковой трубы, горячая сварка для пластиковых труб, перфоратор, шуруповерт, такер.

Список материалов будет отличаться. Рассмотрим детально каждый случай.

Бетонный тёплый водяной пол. Дополнительно к инструментам потребуются:

1. Бетономешалка/миксер.
2. Шлифмашинка.
3. Для основы — смесь цемент-песок с добавками и присадками:пластификатор — 0,6–1 л/м2 — делает смесь эластичной, основу прочной (выдерживает свыше 50 °С) и даёт возможность делать её (основу) высотой в 30 мм;
   фибра (3 дм3 на 20 м2) облегчит распределение стяжки при площади помещения от 40 м2 и её закрепление (арматурная сетка не нужна).
4. Арматурная сетка (150/150 мм ячейка и 5 мм — сечение прута).
5. Теплоизоляционный материал толщиной от 50 мм для прохладного перекрытия (если снизу подвал или земля) и от 20 мм при межэтажном, плотностью 25 кг/м3. Применимы: пенопласт, теплоизоляционные плиты (плотность от 40 кг/м2) из пенополистирола с замковым соединением по бокам и с самофиксирующими бобышками на поверхности, что позволит монтировать трубы Ø 16–19 мм.

1. Плёнка полиэтиленовая.
2. Демпферная лента для компенсации термического расширения стяжки.
3. Трубы (5–7 м/м2).

Внимание! Длина трубы не должна превышать 90 м при самом большом диаметре трубы, чтобы сохранить давление в системе и прогрев пола был равномерный. Правило! Меньший диаметр труб — меньшая их длина.

Закрепляем трубы скобами или установочными шинами.

При лёгком ТВП понадобятся:

• под основу: МДФ или фанера (влагостойкие), ЛДСП, ОСП;
• железные пластины-термораспределители;
• шурупы;
• 16–20 мм трубы;
• 10-ти мм листы ГВЛВ при укладке поверх теплого пола плитки или линолеума;
• пластиковые хомуты, колена и переходники, согласно автоматике (коллектору, котлу).

Котёл, коллектор

Котёл являет собой нагревающий механизм системы . Подойдёт любой, главный принцип выбора — регулировка температур от 30 °С.

Коллектор распределяет тепло по всем контурам системы. Выбираем следующий:

• оборудован регуляторами расхода, клапанами-термостатиками;
• в наличии сливные краны на входе/выходе трубопровода;
• есть термостат;
• с  узлами-смесителями , имеющими регулирующий клапан. Лучшим таким узлом считается тот, что имеет двухходовой/трёхходовой зонный клапан.

Подготовка поверхности

Критерий — её идеальная ровность при любом ТВП. Допустимы перепады ±5 мм всей поверхности и впадины/выступы — 10 мм. При случае повышенной влажности помещения: сверху высохшей стяжки — полиэтиленовая плёнка.

Далее — теплоизоляция: по всему периметру помещения клеится демпферная лента шириной от 5 мм. Она находит на стены (стойки, дверные коробки и т. п.) на 20 мм и более в высоту.

Пока на этом можно остановиться и произвести некоторые нужные расчёты.

Схема подключения электрического теплого пола. Принцип работы теплого пола

Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.

Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы. Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.
