Теплый пол в доме. Устройство водяного теплого пола

Теплый пол в доме. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

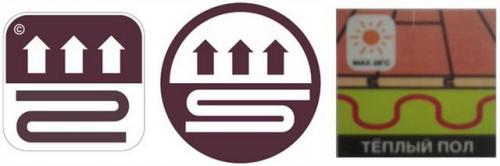

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Бюджетный теплый пол в частном доме. Тёплый пол или батареи, что лучше в частном доме?

В отличие от жителей городских квартир, владельцы частных домов могут сами выбрать систему отопления. Здесь допустима установка любого обогревательного устройства — обычной батареи или тёплого пола.

Однако многих застройщиков частного жилья ставит в тупик вопрос выбора отопительной системы. Что лучше, тёплый пол или радиатор, и что эффективнее и экономичнее будет обогревать помещение, и создавать благоприятный микроклимат?

Чтобы сделать правильный выбор, нужно знать особенности и принцип работы каждой системы.

Предлагаем к ознакомлению статью с описанием характеристик и проведением сравнительного анализа — в чём разница и что лучше,

Виды тёплых полов

Тёплые полы подразделяются на водяные и электрические:

1. Водяные — состоят из гибких труб, по которым движется нагретый до 30 — 35 градусов теплоноситель. Схема укладки магистрали бывает «змейкой» или « улиткой». Чаще монтируются под цементно бетонную стяжку. Хотя, при наличии деревянных перекрытий возможна укладка и без заливки бетона.

• Электрические тёплые полы бывают:
• кабельные — это провод, который может располагаться под любой поверхностью, уложенный в стяжку или между бобышками утеплителя;
• маты — также представляет собой кабельный тип конструкции, только провод уже зафиксирован на подложке (мате) с определённым шагом;
• инфракрасные — это плёнка с вмонтированными карбоновыми пластинами, не требуется заливка стяжки, процесс укладки простой и быстрый.

Виды радиаторов

Если рассматривать радиаторы, то они выпускаются трёх видов:

1. Алюминиевые радиаторы — самая распространённая модель. Весь корпус батареи изготовлен из алюминия, что делает её легкой и повышает уровень теплоотдачи. Единственный минус — не высокая прочность.
2. Биметаллические радиаторы отопления — имеют алюминиевый корпус со стальной или медной сердцевиной. Наличие такой вставки придаёт изделию прочность, оно способно выдержать высокое давление и температурные перепады.
3. Чугунные батареи — классика, они и сегодня пользуются популярностью, хотя обладают внушительным весом и достаточно инертны. Имеют продолжительное время нагрева, но зато хорошо лучше держат и отдают тепло.

Кроме того, радиаторы подразделяются на самотечные и принудительные. Суть работы самотечной системы — прогрев воды в котле, после чего, по закону физики, она поднимается вверх по стояку и опускается при остывании.

Бывают одно и двухтрубные. В батареях с принудительным действием подразумевается наличие насоса, который способствует продвижению жидкости в трубах.

Плюсы и минусы полов

Каждая отопительная система имеет свои положительные и отрицательные стороны, и предназначена для конкретных условий, в которых она будет эффективнее функционировать, поэтому стоит с ними ознакомиться.

Электрические теплые полы в частном доме. Какой теплый пол лучше водяной или электрический

Среди владельцев частных домов, тёплые полы с каждым годом становится всё более популярными. Они могут быть как основным, так и дополнительным источником обогрева помещения.

Если с выбором модели тёплого пола для квартиры, всё более-менее понятно — предпочтение отдаётся электрическим типам, так как водяная конструкция тяжёлая, и требует подключения к центральному отоплению многоквартирного дома.

Выбирать систему подогрева для частного дома труднее, ведь возможна установка любого устройства. И прежде, чем отдать предпочтение какой-то модели, важно правильно взвесить все за и против.

В чём отличие водяного пола от электрического?

Для сравнения тёплых полов, и для определения, что лучше установить в доме — электрическое или водяное отопление, нужно учитывать особенности каждого вида. Ведь оба устройства способны обеспечить комфортную атмосферу в помещении — равномерный прогрев воздуха.

Как уже говорилось выше, тёплые полы бывают водяными и электрическими, основное их отличие в теплоносителе.

Водяной теплый пол

Представляет собой сооружение из труб, уложенных по определённой схеме («улитка» или «спираль»), по которым движется нагретая вода или другой теплоноситель. Для её подогрева, требуется подключение к центральному отоплению, или к индивидуальному котлу, который оснащён насосом.

Гидрополы равномерно прогревают площадь, не допуская образования холодных зон. Возможна укладка в стяжку или на деревянный пол. В «пироге», обязательным является наличие гидроизоляционного слоя и утеплителя. Крепятся трубы к армирующей сетке, или кладутся на пенополистирольный мат с бобышками.

Электрический теплый пол

Электрополы подпитываются от электричества, и бывают:

• кабельные — в качестве нагревательного элемента выступает греющий кабель с токоведущими жилами, имеющими высокое сопротивление;

• маты — также относятся к кабельному типу, но процесс укладки намного проще, так как провод уже закреплён на стекловолокнистой сетке с определённым шагом;
• плёночные инфракрасные — это плёнка, с карбоновыми пластинами, тепло выделяется в виде инфракрасных волн.

Электрические кабельные тёплые полы кладутся в слой плиточного клея или в бетонную стяжку. Хотя возможен и «сухой» способ укладки. Требуется слой гидро и теплоизоляции.

Инфракрасные системы отличаются более простым монтажом — без заливки стяжки. Поэтому, однозначно, что среди электрических полов — это лучший вариант для сооружения своими руками в частном доме, так как процесс является несложным и быстрым.

Сегодня, в коттеджах рекомендуется установка комбинированной системы — электро-водяной. Данный тёплый пол ещё называют жидкостным электрическим, так как жидкий теплоноситель — не вода, а антифриз.

Представляет собой контур из труб, внутри которых циркулирует антифриз и размещён специальный провод. При подключении, греющий кабель прогревает жидкость, которая в свою очередь отдаёт тепло половому покрытию.

Плюсы и минусы

При выборе лучшей модели тёплого пола для дома, следует сравнивать все положительные и отрицательные стороны каждой системы.

Электрический теплый пол в квартире. Маты

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

• Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.

  Нагревательные маты из кабеля

• Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
• Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
• Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Теплые полы в частном доме плюсы и минусы. Сильные стороны теплых полов

Если в поисковике вы введете запрос «Стоит ли делать теплый пол в квартире?», наверняка вам высветится не один десяток различных статей. Одни авторы будут неумолимо твердить о надобности подобной системы, другие сделают акцент на нецелесообразности использования теплых полов, а третьи и вовсе предложат обогревать комнату «как прадеды» — печкой. Но вернемся к реальности и попробуем сами ответить на этот вопрос, взвесив все «за» и «против».

Преимуществ у теплых полов немало:

Существенная экономия на коммунальных платежах. Не удивляйтесь, но теплые полы действительно позволяют существенно сократить расходы на оплату ЖКХ. Все дело в том, что тепло распределяется по всей поверхности равномерно, а не скапливается в одной точке как это бывает с классическими радиаторами. Соответственно, эффект от обогрева будет выше — вам не придется включать котел на полную, чтобы обогреть комнату. Но это, конечно, только в случае, если в вашей квартире есть собственный котел, тем, у кого в многоквартирном доме установлена централизованная система отопления, сэкономить не получится.

Длительный срок службы. Минимально заявленный срок эксплуатации составляет 30 лет, а некоторые виды способны исправно проработать и свыше 50 лет.

Эстетичность. Система теплого пола спрятана внутри напольного покрытия — от ее присутствия не будет и следа.

Дополнительная защита от сквозняков. В квартирах подобная проблема не так популярна, а вот в частных домах с входной двери частенько «завывает» ветерок. Теплый пол позволит минимизировать это влияние.

Возможность быстро согреть дом или квартиру. Для жителей МКД это актуально весной и осенью: когда в городе еще не дали тепло, а в квартире холодно, теплые полы однозначно спасают. Те, кто живут в частном доме, могли заметить, что при отсутствии теплых полов зимой приходится надевать шерстяные носки, иначе ноги заледенеют.

Теплый пол под плитку в частном доме. Система водяного обогрева под плитку

Укладка плитки на теплый пол на кухне, в туалете либо в ванной обеспечивает устройство покрытия с идеальной поверхностью. Единственный недостаток кафеля - это физические свойства, делающие пол из плитки холодным. Зачастую необходим обогрев пола, что связано с выбором теплых полов под плитку.

Выбирать комплект теплого пола под плитку следует с учетом определенных особенностей данного устройства. Различные виды обогрева, обладающие определенными достоинствами и недостатками, имеют ряд принципиальных отличий. Осознанно выбирая тот или иной вид теплого пола, плитка на который будет выложена, следует иметь представление о принципе его действия. Монтаж необходимо производить правильно, соблюдая инструкцию и правила безопасности. В результате можно получить надежное покрытие, которое прослужит в течение долгого времени.

Для монтажа водяного теплого пола под плитку требуется сделать заливку цементной стяжки. Теплый пол, работа которого основана на водяном отоплении, имеет сходство с обычным принципом отопления при наличии водного теплоносителя. Радиаторы водяного пола заменяются металлопластиковыми, нержавеющими либо медными трубами. Подача горячей воды производится при наличии отопительного котла. Далее вода перегоняется с помощью насоса по трубам. Происходит нагревание плитки до нужной температуры. Для регулирования температурного уровня в котле имеется соответствующая функция.

Поскольку напольное покрытие получает от теплоносителя тепловую энергию, то он возвращается в котел уже в остывшем состоянии, а сам процесс обогрева начинается снова. Если помещение имеет большую площадь, то в нем лучше сделать водяной теплый пол с несколькими контурами.

Комплект теплого пола под плитку предусматривает наличие разводного коллектора. От него должны идти несколько труб для горячей воды, проведенные в каждое из помещений, где будет уложена специальная плитка для теплого пола.
