Вентиляция в двухэтажном частном доме. Принудительное вентилирование двухэтажного дома

Вентиляция в двухэтажном частном доме. Принудительное вентилирование двухэтажного дома

Эксплуатационные параметры вытяжки принудительного типа в двухэтажном частном доме намного выше, чем у естественной, поскольку в воздухообмене участвует дополнительное оборудование. Существует три разновидности принудительной системы воздухообмена по принципу функционирования: приточная, вытяжная, приточно-вытяжная.

По функциональному предназначению механическую вентиляцию делят на две категории — локальная и управляемая. Первая работает только в одном определенном месте, а вторая в перспективе может вентилировать дом полностью. Примером местной вытяжной вентиляции является кухонная вытяжка.

Удаление отработанных воздушных потоков осуществляется через канал с выходом на крышу. Как и в случае с естественной вентиляцией, входные отверстия для притока воздуха расположены в сухих помещениях, а вытяжные — в помещениях с повышенной влажностью.

Функционирование управляемой системы построено на базе центрального вентилятора.

Как правило, его монтируют на чердаке и соединяют с каналами забора воздуха трубами — гибкими или жесткими

Преимущества принудительной вентиляции выражены в следующем:

• интенсивной циркуляции воздуха из-за высокой скорости нагнетания;
• исключении влияния внешних факторов;
• контролируемости процесса;
• возможности предварительно подготовить поступающие воздушные массы.

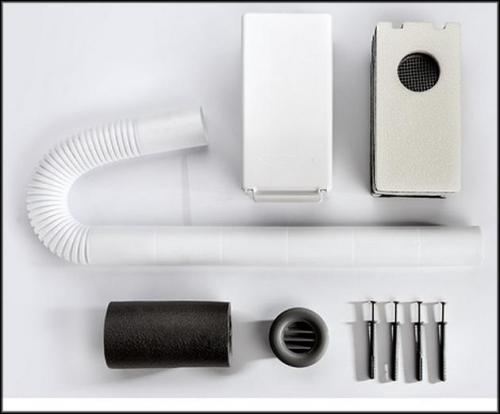

Для устройства приточной схемы применяют такие же приточные клапаны, как и для естественной вентиляции. Отличие только в присутствии вентилятора, нагнетающего воздух в помещение. Устанавливают его в воздуховод, проложенный в стене. Со стороны комнаты канал закрывают крышкой, а с улицы — решеткой, чтобы внутрь не попадала пыль, различная живность, а также осадки.

Вентиляция в частном доме из пластиковых труб. Преимущества и недостатки применения пластиковых труб в качестве каналов воздухообмена

Согласно правилам пожарной безопасности, воздуховоды должны быть смонтированы из негорючих материалов: оцинкованных труб или кирпича. Но на протяжении десятилетий люди успешно используют для этой цели и другие материалы, в числе которых пластик и полипропилен.

Серая канализационная труба сечением 110 мм более чем в два раза дешевле оцинкованной, и это является главным критерием выбора пластиковой вентиляции в частном доме. Однако канализационные трубы имеют и другие преимущества:

• обеспечивают более высокую степень герметичности соединений, чем металлические;
• благодаря широкому ассортименту фитингов (отводов, тройников, ревизий) позволяют выполнять плавные и крутые повороты трубопровода под любым углом;
• удобны в монтаже;
• внутренняя полость труб гладкая, не создающая препятствий для движения воздуха;
• продаются повсеместно.

Есть у них и недостатки.

1. Трубы (пластиковые и металлические), предназначенные для монтажа системы вентиляции, имеют круглое и прямоугольное сечение. Вторые выгодны тем, что позволяют экономить пространство: плоский трубопровод занимает меньше места. Круглые канализационные трубы лишены этого достоинства.
2. Присутствует риск электризации пластика при прохождении потоков воздуха. Это может вызвать притяжении пыли, которая будет оседать на внутренних стенках трубопровода. Но практика показала, что эти опасения преувеличены.

У многих застройщиков есть подозрение, что пластик в процессе эксплуатации приточного канала будет выделять вредные вещества. Это столь же сложно доказать, как и опровергнуть. Остается надеться на искренность заверений производителей в том, что серые канализационные трубы экологически безопасны.

Источник: https://doma-na-veka.ru/stati/ventilyaciya-v-chastnom-dome-svoimi-rukami-delaem-ventilyaciyu-v-chastnom-dome-svoimi-rukami

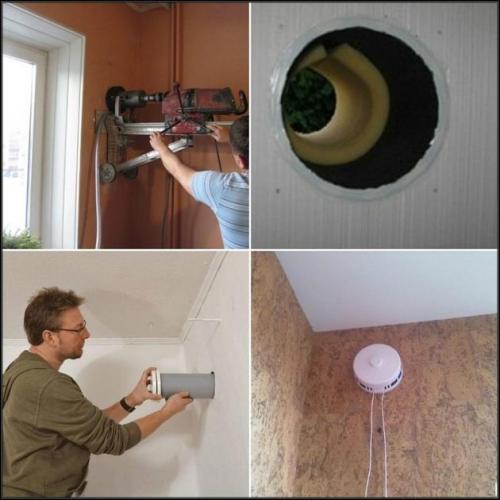

Вентиляция в частном доме через стену. Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь объединить и выполнить сразу несколько требований:

• Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
• Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
• Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.

К сведению! Систему вентиляции кухни , как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.

Источник: https://doma-na-veka.ru/stati/ventilyaciya-v-chastnom-dome-svoimi-rukami-delaem-ventilyaciyu-v-chastnom-dome-svoimi-rukami

Вентиляция в частном кирпичном доме. Требования к устройству

Вентшахта представлена системой, по которой воздушные потоки перемещаются одним из существующих способов:

• благодаря разнице в показаниях атмосферного давления и аналогичного параметра в комнате;
• за счет работающего вентиляторного устройства.

Вентсистема состоит из каналов, жалюзей, воздуходувов, располагаемых горизонтально, и шахт.

Принцип работы такой: воздушные потоки из здания втягиваются в каналы, просачиваются сквозь жалюзи, переходят в воздуходув и по шахте выводятся наружу. Регулировка потоков выполняется решеткой и специальными запорами.

В сооружениях, построенных из кирпичного материала, вентиляция монтируется в стенках или пазу, укрытом за плитами, и имеет минимальные размеры в половинку кирпича (140 на 140 мм).

Если в здании отсутствуют кирпичные перегородки, монтируется накладной вентканал, размеры которого составляют 100 на 150 мм. Для обустройства таких систем используют гипсокартонный материал или гипсошлак, а в комнатах с высокой влажностью – бетон. Кроме того, воздуховоды изготавливают из пластика, металла и асбестоцемента.

Существуют определенные требования, которые следует соблюдать при оборудовании вентканала из кирпича в частном доме:

• когда шахта расположена возле конька, вытяжное отверстие устраивается с превышением верхней отметки на пятьдесят сантиметров;
• если выходное отверстие расположено в стороне от конька, разрешается устраивать его на одинаковом уровне;
• обустраивая кухню, шахта делается высотой от одного метра;
• высота вентканала над кровельным перекрытием должна составлять один метр. В случае необходимости этот параметр увеличивается;
• при пониженной температуре в канале результативность системы понижается. Во избежание этого устраивается теплоизоляционный слой.

Вентиляция в частном доме для газа. Назначение вентиляции в котельной, нормы и требования

В камере газового котла топливо сгорает при наличии кислорода, а вентиляция обеспечивает его приток с улицы. Отсутствие воздухообмена сказывается на ухудшении горения. Количество кислорода в закрытой котельной быстро уменьшается.

С наступлением дефицита кислорода, газ в топке не полностью сгорает, оседает сажей на стенках дымохода. Ухудшается работа котла, снижается КПД системы отопления.

Отсутствие вентиляции опасно для хозяев частного дома. В котельной становится душно от угара, что способствует отравлению людей. Накопления сажи в дымоходе могут воспламеняться, что приводит к пожару.

На соединениях газопровода часто возникают утечки газа. Если через вентиляцию они не отводятся на улицу, при достижении концентрации 5-15% от объема воздуха образуется взрывоопасная смесь.

Отсутствие вентиляции вызывает удушье от газа и копоти

На вентиляцию, отопление и кондиционирование распространяется СНиП 41-01-2003 и СП 60.13330.2020 . Согласно законодательной документации, газовое оборудование мощностью больше 30 кВт необходимо устанавливать в отдельно обустроенной котельной частного дома.

Спонтанно выбранная любая комната не подойдет. Объем котельной для котла мощностью до 60 кВт должен составлять 13,5 м³. Если мощность отопительного прибора больше 60 кВт, рекомендован объем помещения больше 15 м³.

до 30 кВт разрешено ставить на кухне, но комната должна соответствовать требованиям:

• минимальная площадь – 15 м²;
• соотношение общей площади остекления кухни к стенам – 3 см²/1 м³помещения;
• минимальная высота потолка – 2,2 м;
• наличие фрамуг и форточек на окнах;
• выдержка отступа котла от стены минимум 10 см;
• отделка стен кухни стойкими к возгоранию материалами;
• наличие вытяжки и притока воздуха.

Отдельно предъявляются требования к вентиляции в котельной. За 1 час система должна обеспечить трехкратный естественный воздухообмен.

В СНиП прописаны требования к обустройству вентиляции для отдельной котельной частного дома.

Необходимо:

• установить отдельные от общей системы вентканалы для газового котла, по котором будет поступать и отводиться воздух;
• обеспечить плотность соединений воздуховодов термостойким герметиком;
• врезать проходные гильзы в стены для подвода с улицы труб газопровода к котлу;
• к одному дымоходу подключать не больше двух котлов;
• обеспечить расстояние не меньше 300 мм между окончанием дымохода на улице и плоскостью наружной стены.

Приток воздуха рекомендуется обустроить с улицы. Если планировка котельной не позволяет этого сделать, допускается создание поступления свежих потоков из соседних комнат через щель под дверью.

Однако гостиную запрещено использовать как смежное помещение для получения притока.

Вентиляция кухни и ванной в один канал в частном доме. Бюджетные варианты вентиляции каркасных домов

Клапана «Домвент» устанавливаются в закладную вентиляционную трубу диаметром 40 мм. Такой вентиляции будет достаточно для жилой комнаты площадью 15–20 м². Для помещений большего метража подойдут клапана диаметром в 125 мм, что напрямую скажется на сечении закладной трубы.

Другой способ установки сборной конструкции обратных клапанов вентиляции через стену заключается в том, чтобы не нарушать монолитности кладки. Хитрость заключается в том, что местом под установку послужит ни сама стена, а верхняя часть оконной рамы из древесины или пластика. Придётся поработать над усовершенствованием окна — вырезать отверстие в верхней части рамы и уплотнителя.

Этого места достаточно для установки клапана с шибером — простейшего устройства для притока свежего воздуха. Его выгодно использовать в сильные морозы, когда даже функции микропроветривания помещения может оказаться много. Летом наличие этого клапана никак не отразиться на функции открытия окна. Такое механическое устройство можно установить на кухне в частном доме.

Но всё же установка клапанной системы приточно-вытяжной вентиляции в стену дома — более эстетичный и функциональный способ. При прохождении внешнего и внутреннего клапанов, воздух успевает немного прогреться. Чтобы избежать простудных заболеваний, устанавливать вентиляцию в стене спален следует на максимальном удалении от кроватей. Идеально, если отделять вентиляционное отверстие от спального места будет расстояние диагонали комнаты.

В каркасных домах вентиляция устанавливается обязательно в кухне, туалете, даже при отсутствии автономной канализации.  Вентиляция в частном доме с единым выходом в стену второго этажа может объединять все помещения дома, кроме туалета и ванной комнаты. По правилам строительства домов, вентканал канализационной линии никогда не совмещается с другими отводами исключительно из-за специфических запахов.

Вентилирование санузла с автономной канализацией в малоэтажном частном доме может быть выполнено за счёт выноса вентиляционной трубы на внешнюю часть стены, но при условии, что её расстояние до ближайшего окна будет не меньше 4 метров. Такое в одноэтажном доме возможно, если предусмотреть изгиб трубы по скату крыши. Именно такое решение позволяет избежать нарушения целостности кровельных сип-панелей каркасного дома.

Естественная вентиляция в частном доме. Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/ водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Что делать если в частном доме нет вентиляции. Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

  Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Требования СНиП по кратности воздухообмена в таблице:

Источник vodakanazer.ruЕстественная и принудительная вентиляцияВсе вентиляционные системы делятся на два основных типа:

Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;

Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.

Естественная вентиляция – принципы функционирования и особенностиПринцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах. Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com

У естественного воздухообмена отмечают следующие преимущества:

• экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
• энергонезависимость;
• безаварийность работы;
• бесшумность.

К недостаткам относят:

• слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
• слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
• почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
• летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
• большой отток тепла на улицу, что существенно повышает расходы на отопление;

Это важно! Зимой повышается сила тяги в воздушных каналах, так как разница температур изнутри и снаружи становится значительной. Это приводит к росту потерь тепла до 40% от объема всех теплопотерь всего дома!

• при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
• необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.

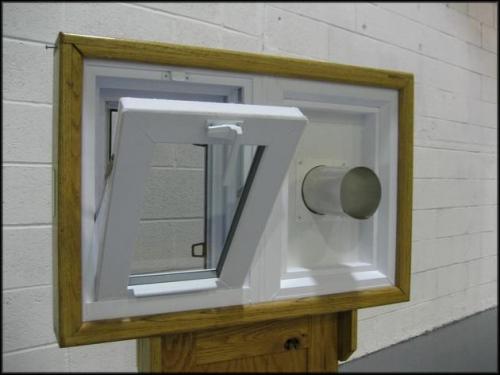

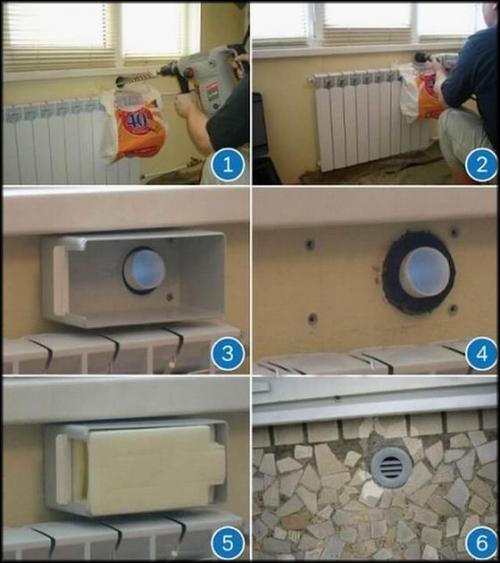

Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru

Особенности искусственной вентиляции

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.

В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:

• вентилятор;
• фильтр очистки воздуха;

Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.
