Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка

06.04.2023 в 06:06

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

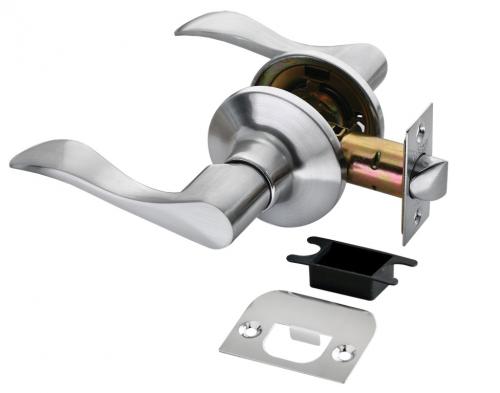

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка. Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замкаЧем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 01

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери. Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 02

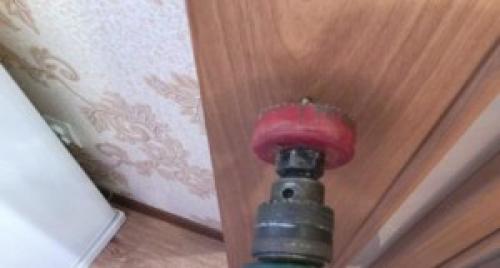

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.  Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 03

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

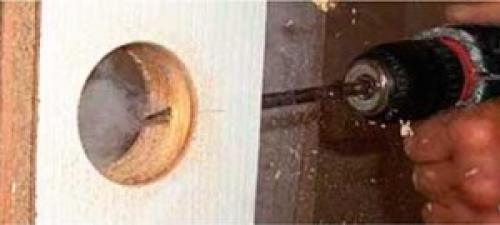

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.  Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 04

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

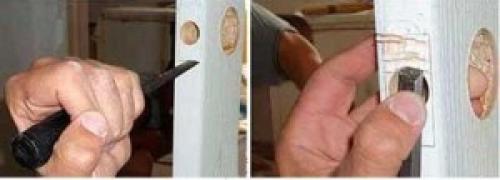

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка.  Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 05

Совет:  Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

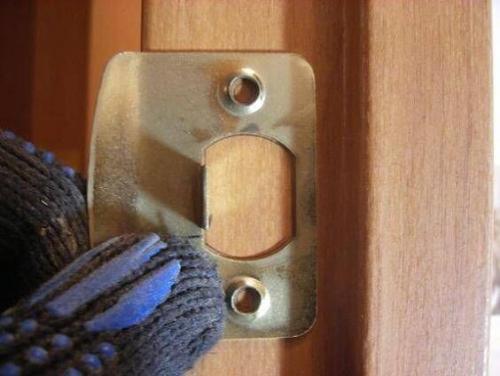

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия. Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 06

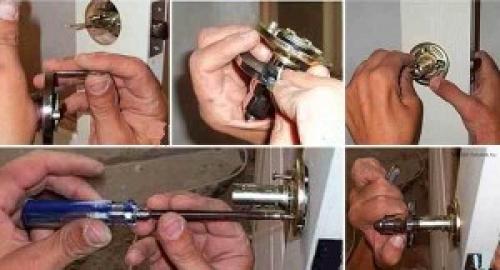

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны. Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 07

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

Необходимость замены замка время от времени встает перед каждым владельцем квартиры. Например, при утере ключа или при выходе замка из строя. Иногда замена замков вызвана желанием просто установить более надежные и современные запорные механизмы. С заменой замка в деревянной двери большинство домашних мастеров справляется без особых проблем. А как осуществляется врезка нового замка в металлическую дверь? Попробуем дать ответ на этот вопрос.

Для обеспечения сохранности своего имущества и безопасности семьи важно наличие надежной входной двери, оборудованной прочными замками. Если прежний замок начал барахлить или просто решено поставить более надежный запор на дверь, многие берутся за замену самостоятельно.

Но если раньше, когда практически у всех входные двери были деревянными, особых проблем с врезкой замков не возникало. То сегодня, когда большинство квартир оборудовано металлическими входными дверьми, не все знают, как можно врезать замок в стальное полотно.

Советы по выбору замков

Но, прежде чем установить замок, нужно его выбрать и приобрести. Специалисты рекомендуют использовать только врезные модели замков, так как накладные менее надежны. Вот дополнительные рекомендации: Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

  • Для дверей из металла стоит выбирать замки, имеющие цилиндрический или сувальдный механизм запирания.

Совет! Самым же лучшим вариантом считается установка двух замков, один из которых имеет цилиндровый, а второй – сувальный механизм запирания. Цилиндровые замки очень сложно вскрыть отмычкой, а сувальдные успешно сопротивляются силовому взлому.

  • Перед покупкой замка, стоит убедиться, что на упаковке выбранной модели есть отметки о прохождении сертификации. В противном случае, велик риск покупки подделки.

Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

  • Не стоит выбирать самые дешевые замки. Во-первых, их, как правило, несложно взломать. А во-вторых, слишком дешевые модели могут доставить немало хлопот в процессе эксплуатации.

Совет! Все замки делятся на 4 категории по устойчивости к взлому. Первая – самая легкодоступная для взломщиков. Четвертая – наиболее устойчивая, но замки с высшей степенью устойчивости очень дорогие. Поэтому для установки в квартирах рекомендуется приобретать замки 2 или 3 категории устойчивости.

Как врезать замок в дверь из металла?

Если нужно просто заменить забарахливший замок в металлической двери, то, как правило, покупается замок аналогичной модели и вставляется на место старого. В этом случае, не приходится работать над изменением конфигурации гнезда под установку механизма.

Сложнее установить дополнительный замок или поставить на место старого запорного механизма модель, имеющую другие размеры.

Инструменты для работы

Для врезки замка потребуется:

  • Шуруповерт и электродрель в комплекте со сверлом по металлу.
  • УШМ с диском по металлу;
  • Кернеры и напильники.

Процесс врезки нового замка

Рассмотрим, как проходит работа, если замок монтируется в новую дверь, не имеющую отверстий для установки. Работа проходит так: Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

  • Отмеряем от пола 1 метр и ставим насечку на торце створки.
  • Прикладываем замок на место установки и отмечаются границы корпуса вверху и внизу. По сделанным меткам просверливаем отверстия тонким сверлом, предварительно наметив кернером отверстия.
  • Затем, работая УШМ (в просторечии «болгаркой»), аккуратно вырезаем края проема для установки замка.
  • Примеряем замок, вставляя его в подготовленное отверстие. Если необходимо дорабатываем края напильниками.
  • Прикладываем замок на место установки и намечает место расположения запорного механизма – личины замка.
  • С двух сторон полотна высверливаем отверстия под «секреты» (крепления замка).

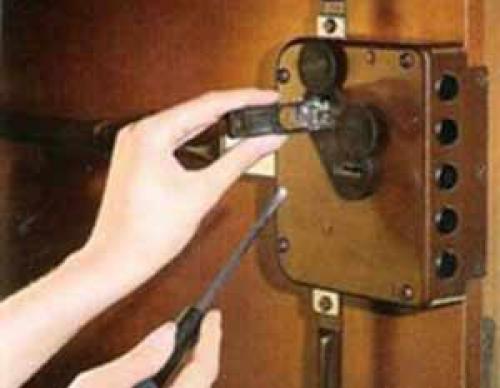

  • Вставляем замок в подготовленное отверстие, закрепляем при помощи винтов. Вставляем и крепим личину. Теперь можно несколько раз ключами открыть и закрыть замок, проверяя его работу.

Крепление накладок и ручек

Для закрепления ручек необходимо: Как врезать замок во входную дверь. Врезка замка в металлическую дверь: пошаговая инструкция

  • Приложить накладки к месту крепления и наметить кернером места креплений.
  • Просверлить отверстия с двух сторон полотна, используя сверло с диаметром немного большим, чем диаметр винта.
  • Установить ручки с двух сторон и стянуть их винтами.

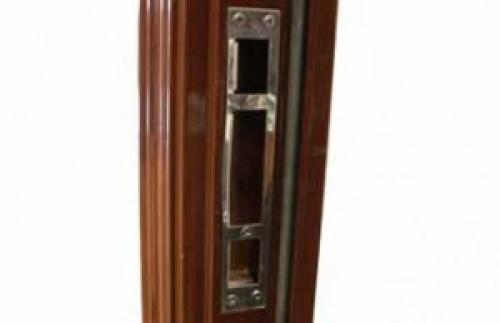

Установка ответной планки

Теперь нужно подготовить отверстия в дверной коробке для входа ригелей. Последовательность работ при этом такая:

  • Намечаем точки отверстий – верх и низ;
  • При помощи УШГ делаем параллельные пропилы, высверливая отверстия между ними.
  • Ширина получившейся полости должна быть на 2 мм больше размера ригелей.
  • Итак, врезать замок в дверь из металла вполне можно и самостоятельно. Но для этого нужно уметь работать с дрель и болгаркой, а также в процессе работы требуется быть предельно аккуратным.

Источник: https://doma-na-veka.ru/novosti/kak-ustanovit-zamki-dlya-mezhkomnatnyh-dverey-vybor-zamka

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

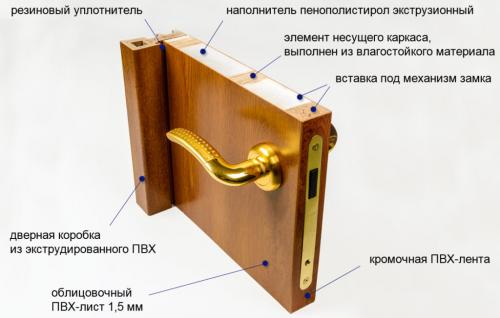

Все производители дверных конструкций как правило предлагают свои изделия без замков. На моделях дверей иногда может быть установлено затворное устройство, которая больше напоминает обычную защелку и не выполняет защитных функций против взлома. Поэтому покупателю предстоит врезка замка в деревянную межкомнатную дверь самостоятельно при помощи фрезера или без него.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Подготовительные работы

Перед тем, как самостоятельно устанавливать замок в дверной блок, необходимо разобраться с конструкцией затворного механизма, подготовить необходимые инструменты. От особенностей конструкции изделия будет зависеть техника его монтажа. При этом обустройством дверных проемов опытные мастера рекомендуют заниматься только после финишной отделки половых оснований.

Проще всего вмонтировать в межкомнатную дверь обыкновенную ручку-защелку. В полотне двери выполняется отверстие, соответствующее диаметру изделия.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Сложнее осуществить монтаж дверного замка, оснащенного поворотным фиксатором или с личинкой и дверной ручкой. В этом случае дополнительно необходимо делать гнездо в торцевой части дверной створки, отдельные отверстия для ручки и сердцевины затворной системы.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

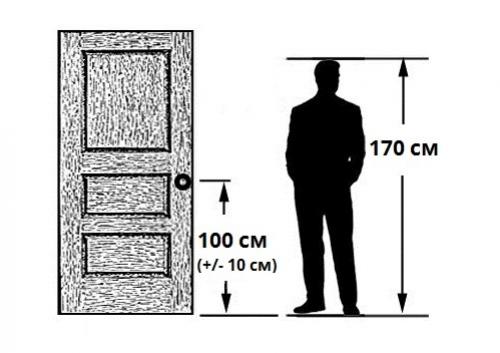

При этом важно правильно рассчитать высоту монтажа ручки. Если дверная конструкция деревянная, то по данному параметру ограничений нет. А при обустройстве каркасных конструкций дверная ручка врезается исключительно в месте расположения поперечного бруса. Как правило, этот элемент конструкции расположен от основания полотна двери на расстоянии 90-100 см. При этом в зависимости от толщины створки варьируется и толщина бруска.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Монтаж запорного механизма чаще осуществляется в полотно, уже зафиксированное в коробе. Но если дверной блок еще не установлен, тогда лучше сразу врезать запор в дверное полотно.

При выемке материала под затворный механизм с помощью ручной электрофрезы обязательно необходимо закреплять полотно на половом основании стапелем.

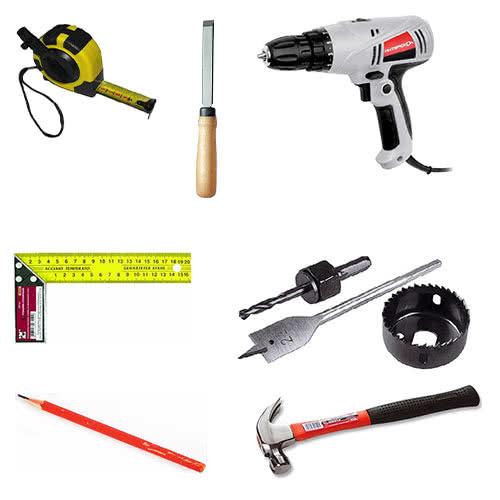

Необходимые инструменты

Чтобы врезать замок в межкомнатную дверь, изготовленную из дерева, своими руками, необходимо предварительно подготовить следующие инструменты:

  • Специальный треугольник для выполнения столярных работ;
  • Простой карандаш для нанесения разметки на полотно;
  • Измерительную рулетку или линейку;
  • Стамеску;
  • Молоток;
  • Набор отверток;
  • Шуруповерт;
  • Электрический фрезер ручной;
  • Комплект сверл;
  • Долото;
  • Стапель.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

В продаже есть специальные строительные наборы, в которые входят все необходимые инструменты для монтажа дверных блоков, врезки замков и установки фурнитуры.

Применение фрезерного станка

Врезка замка в установленную межкомнатную дверь в квартире или частном доме фрезером производится следующим образом:

Затворное устройство крепится к дверному полотну на расстоянии от полового основания 1 м.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Дверная ручка может крепиться на любой высоте, по усмотрению хозяев жилого помещения.

Устанавливается глубина врезки замкового механизма. Для этого берется столярный треугольник и измеряется корпус монтируемого изделия. Простым карандашом отмечается установленная глубина, обводится контур верхней части изделия.

Далее выбирается место для монтажа сердцевины затворной системы и защелки. Механизм измеряется от конца сердцевины до центра, на полотно наносится соответствующая разметка и делаются отверстия электродрелью с использованием перьевого сверла.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Далее осуществляет разметка для выемки материала под установку замка. Для этого изделие ригельной планкой необходимо прислонить к торцу двери и сделать отметки. Углубление выполняется с помощью фрезерного станка, на который устанавливается фреза необходимой окружности.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Важно, чтобы после монтажа ригельная планка не выступала за поверхность двери.

Далее делается выемка под механизм запора. Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Перед тем как устанавливать затворное устройство выемки обязательно нужно почистить от стружки, пыли и прочих сторонних частиц.

На заключительном этапе выполняется монтаж планки ригеля. Этот элемент конструкции крепится саморезами на торцевую часть двери. Далее устанавливается фурнитура.

Как врезать замок в межкомнатную дверь без фрезера. Как выполняется врезка замка в деревянные межкомнатные двери

Врезка без фрезерного оборудования

Многие также интересуются, как правильно врезать замок без использования фрезерного станка в межкомнатную дверь.
Необходимые инструменты:

  • Строительная рулетка;
  • Линейка;
  • От нижнего края дверной створки отмеряется расстояние 0,7-1 м. На этом участке будет устанавливаться замковое устройство. Его необходимо приложить к поверхности полотна и обвести заднюю часть конструкции. По нанесенной разметке делаются выемки стамеской и отверстия электродрелью.

Как сделать отверстие в двери для кошки. Ход работ

Сначала необходимо определится с выбором места, куда будет монтироваться проход. Самым лучшим вариантом, куда может устанавливаться дверь для кошки, будет деревянная дверная система. С ней наиболее проще и легче проводить какие-либо работы.

Со стеклянными или металлическими дверьми все намного сложнее. Для того, чтобы установить подобную конструкцию в них, необходимо будет заранее об этом подготовится, а именно при заказе двери попросить сделать небольшое отверстие в дверном полотне, в которое вы уже самостоятельно установите дверь для кошки.

Для того, чтобы правильно выполнить работы, лучше всего будет придерживаться четкого плана действий. Это поможет избежать серьезных ошибок, которые потом будет проблематично исправить.

Для начала необходимо измерить вашего домашнего питомца для предварительного расчета того, чтобы он смог комфортно выходить и заходить в помещение. Средняя ширина отверстия при изготовлении двери для кошек составляет 15-20 сантиметров. Полученные размеры отметьте на дверном полотне в виде линий.

Затем необходимо аккуратно снять дверь с петель и уложить на ровную поверхность. Сейчас в магазинах продаются специальные шаблоны для вырезания отверстия. Крепится на дверь оно с помощью липкой ленты. Самое главное наклеить его точно посередине изделия. Чтобы избежать ошибки можно воспользоваться им и сэкономить свое время, или же действовать по старинке: кому как будет удобнее.

Затем на дверном полотне сверлим отверстие по углам наклеенного шаблона или по собственной разметке. Используемое сверло должно быть больше ширины пилки лобзика. Во время работы необходимо использовать защитную одежду и очки, а также соблюдать необходимые меры безопасности.

Отмечаем прямые линии по контору отверстия. Затем выпиливаем само отверстие на дверном полотне, для этого вставляем пилку для лобзика в просверливаемое отверстие. Держать лобзик необходимо крепко прижатым к двери, чтобы он не дергался во время работы. Не следует спешить, все делается максимально аккуратно. Перемещаем лобзик по намеченным линиям ровно и плавно.

Как сделать отверстие под личинку замка в металлической двери. Как врезать замок в металлическую дверь

Как сделать отверстие под личинку замка в металлической двери. Как врезать замок в металлическую дверь

Осень. Традиционное время для сдачи жилых домов дольщикам. Передача квартир с чистовым ремонтом, где уже установлена металлическая дверь от застройщика. Хит последних сезонов – установка этой двери с единственным нижним замком. Поэтому вопросы о врезки второго верхнего замка в металлическую дверь после сдачи домов возникают с завидным постоянством.

Здесь мы расскажем и покажем этапы врезки замка именно в металлическую дверь от застройщика.

Такие двери, по крайней мере, в Нижнем Новгороде, в последнее время представляют собой пускай и эконом, но вполне себе годные изделия. Незадача только в одном: под верхний замок прорубили окно, но сам замок для удешевления не воткнули.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 23

Как вы наверно уже поняли, окно вырубается всегда под конкретную модель замка. В разных жилых комплексах – модели замков отличаются. Окно под корпус прикрывает декоративная пластинка из жести. Если её открутить (в некоторых случаях – отсверлить клёпки), можем увидеть саму полостью.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 24

Чаще всего, в качестве нижнего замка устанавливается замок с сувальдным типом механизма (потому что он тупо дешевле).

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 25

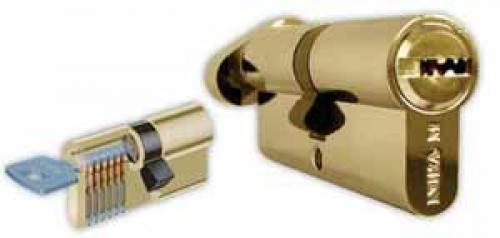

Поэтому в качестве верхнего - мы рекомендуем цилиндровый замок. Потому что он решает сразу несколько задач:

  1. Запирание изнутри от вертушки (чего у нижнего замка нет)
  2. Обеспечение комплексной защиты от чистого вскрытия (при наличии врезной броненакладки)
  3. Обеспечение большего числа точек запирания полотна двери.

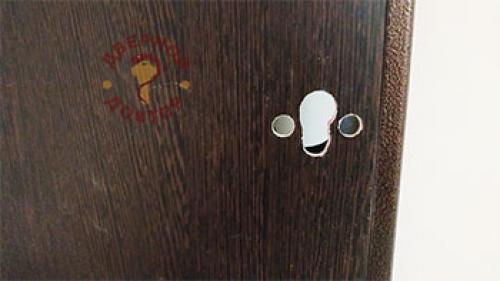

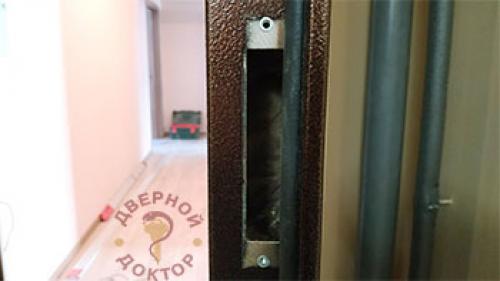

1. Работа начинается с разметки и вырезания отверстий во внутренней декоративной отделке. Как под цилиндр, так и под винты крепления броненакладки.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 26


2. Теперь в наружном листе вырезаем отверстие 50 мм под врезную броненакладку. Она компенсирует главную уязвимость цилиндрового замка – перелом по центру крепёжного винта.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 27

Врезная броненакладка состоит из стального калёного «стакана», на который сверху надет блестящий декоративный колпак. Именно врезная (кладётся на корпус замка), а не накладная броненакладка, тяжело сбивается и обеспечивает достойную защиту от перелома цилиндра.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 28

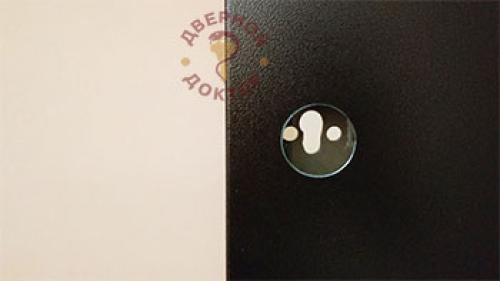

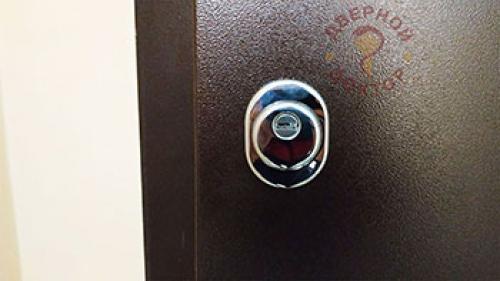

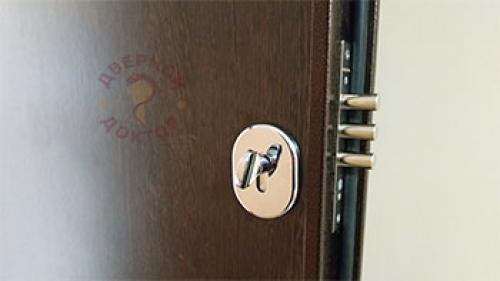

3. После затяжки брони к корпусу, снаружи устанавливается декоративное кольцо , которое придаёт снаружи законченный внешний вид нашему замку.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 29


4. С внутренней стороны отверстия под винты крепления броненакладки также прикрываются декоративной накладкой с аналогичным цветом. Устанавливается сам цилиндр с вертушкой. Цилиндровый механизм – это главная часть цилиндрового замка , обеспечивающая его секретность. Он выбирается исходя из возможностей и предпочтений заказчика.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 30

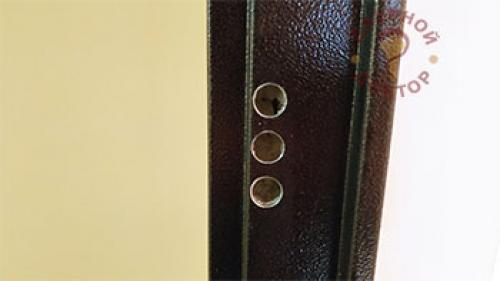

5. Завершающий этап установки – изготовление отверстий в коробке под ригеля замка.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 31

Качественно установленный замок не болтается, работает чётко, без паразитических затираний и усилий.

Заинтересовались врезкой замка силами наших специалистов? Всегда рады помочь!

Источник: https://doma-na-veka.ru/novosti/kak-vrezat-zamok-v-derevyannuyu-dver-izgotovlenie-paza-pod-zamok

Врезка замков в межкомнатные двери фрезером. Какой нужен фрезер для установки замка

Для резки петель и замков требуются образцы самых разных размеров. Для петель - неглубокий, исходя из толщины навески. Под замками - широкий и глубокий выбор. Поэтому профессионалы, устанавливающие порты, чаще всего используют два разных роутера:

  • легко снимается под петлями;
  • мощный с большими кусачками для снятия мерки под замками.

При выборе роутера для ввода замков в первую очередь определяется его способность выполнить поставленную задачу, то есть достичь глубины до дна лестничной площадки. Для этого подходят следующие роутеры:

  • ход фрезы от 70 мм и более;
  • размер хвостовика (цанги) 8-12 мм, желательно 12 мм;
  • длина фрезы от 110 до 130 мм.

Обычно фрезы с такими характеристиками по глубине погружения имеют мощность более 2 кВт и вес около 6 кг. Они легко справляются с поставленной задачей, но работать с ними не очень комфортно из-за их больших размеров и веса. Поэтому подбираются другие более легкие варианты с такими же показателями глубины, которые удобно выбирать для замков и петель.

Чем вырезать отверстие в двери под замок. Выборка отверстий под ручку механизм замка 32

Например, BOSCH GOF 1600 CE PROFESSIONAL:

  • мощность электродвигателя -1600 Вт (1,6 кВт);
  • скорость резания - от 10 000 до 25 000 об / мин;
  • амплитуда хода фрезы вверх и вниз - 76 мм;
  • сменные клещи для хвостовиков - 8 мм, 10 мм и 12 мм;
  • вес 5,8кг.

Существуют модели с функциями, подходящими для глубины с равной и большей мощностью, до 2,5 кВт и многие другие бренды.

Более мощный и тяжелый роутер менее удобен для такой работы из-за большего веса и габаритов, но легче справляется с задачей, так как при прорезании глубоких ниш для замков и ручек защелок роутер испытывает значительные нагрузки.

Для ограничения глубины отбора проб используется регулировочная опора с тремя винтами на разной высоте. Эта функция доступна практически на всех моделях, поэтому при выборе она не выделяется как специальная или отдельная.
