Изготовление теплиц из профильной трубы. Фундамент для теплицы
В зависимости от массивности конструкции основания теплицы делаются из дерева, кирпича, бетона. Фундамент нужен, чтобы теплицу не опрокинуло ветром и для защиты от проникновения грызунов и других вредителей. Для небольших конструкций его изготавливают из деревянных брусьев.
Последовательность действий:
- С выбранного участка удаляются камни, мусор, растительность.
- Разметка осуществляется вбитыми колышками соединёнными ниткой.
- Если грунт твёрдый фундамент укладывается без заглубления. В противном случае придётся копать траншею на глубину штыка лопаты.
- Её дно трамбуется, и на треть высоты засыпается песком или гравием.
- Нарезаются брусья в соответствии с размерами теплицы и пропитываются антисептиком. Можно воспользоваться битумом, медным купоросом, машинным маслом.
- Для сборки коробки применяются металлические уголки или длинные саморезы.
- После её укладки в траншею производится выравнивание по горизонтали с помощью подсыпаемого песка, земли.
- По углам коробки просверливаются отверстия, в которые вставляют метровые металлические прутья и забивают в землю.
Фундамент нужен, чтобы теплицу не опрокинуло ветром и для защиты от проникновения грызунов и других вредителей
Для массивных конструкций закладывается упрощённый вариант ленточного фундамента. После очистки и разметки места установки теплицы выкапывается неглубокая, на штык лопаты, траншея. Дно засыпают песком, в грунт забивают закладные из отрезков профиля для крепления стоек. Делать арматурный каркас не имеет смысла, так как даже очень большая теплица не настолько тяжела, чтобы усиливать фундамент. Опалубка изготавливается из обрезков фанеры, досок, листового пластика. После заливки траншеи, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять её.
Теплица из профильной трубы 40*20 своими руками. Как сварить теплицу из металлических профильных труб – пошаговая инструкция
Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.
Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки
Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции
Фундамент для теплицы из профтрубы
Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.
Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.
Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.
Схема устройства фундамента и способ прикрепить каркас
Как сварить теплицу из профильной трубы своими руками
По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.
На фото, как собрать каркас теплицы из профильной трубы 20х40 мм
Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.
В заключении
Обвязка, усиление, стропильная система, покраска.
Теплица из профильной трубы, чертеж. Начальный этап создания парника из профильных труб – чертеж и подбор материала
Определиться с точным количеством необходимых материалов можно максимально точно, если предварительно прикинуть в чертежах размеры парника из профильной трубы, а также учесть сами параметры выпускаемых изделий.
Оптимально для создания несущей конструкции подойдут профили сечением 40×20 мм или 40×40 мм. Они достаточно прочны и имеют толщину стен в 2 мм и более. В то же время, для стяжки по горизонтали можно применять изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.
Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:
- пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
- отдельное строение с крышей двускатной формы;
- парник с арочной конфигурацией.
При расчете количества закупаемых труб стоит принять во внимание мерную длину трубопрокатов, доступных в продаже – она составляет 6,05 метров.
Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение.
А вот что касается высоты строения, то тут необходимо учитывать индивидуальные параметры хозяина. Как правило, потолок должен быть расположен выше роста человека на 30-40 см. То есть, высота парника может колебаться в пределах 1,9-2,5 метров.
Еще одним немаловажным фактором расчета высоты теплицы является отделочный материал для обшивки. В случае с обычной пленкой, это не имеет принципиального значения, а вот если вы приобретаете поликарбонат, то лучше, если его размеров хватит для покрытия высоты без обрезки или надставок.
Стандартная длина листа сотового поликарбоната составляет 6 м, а если использовать формулу длины окружности (L=π×D), можно высчитать, хватит ли его для обшивки арочной теплицы.
Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:
L=3,14×4=12,56 метров.
Тогда половина длины составит 12,56/2=6,28 метров – этого не хватит, чтобы полностью покрыть поверхность теплицы, а потребуется дополнительный отрезок в 28 см. Следовательно, лучше в чертеже арочной теплицы из профильной трубы предусмотреть высоту парника в пределах 1,9 метров.
Чертежи теплиц из профильной трубы с размерами. Парник из профильной трубы своими руками – чертежи, фото и видео инструкции
Для получения большего урожая не обязательно устанавливать теплицу, достаточно соорудить парник небольшого размера. Он займёт не много места, и обойдётся гораздо дешевле.
Отличным решением в данной ситуации станет сооружение парника из профильной трубы своими руками, а размеры и чертежи вы найдете в данной статье. Эта надёжная и долговечная конструкция, позволит получать урожаи в более ранние сроки.
Так же предлагаем ознакомиться с пошаговой инструкцией — как сделать парник из полипропиленовых труб своими руками .
Преимущества парника из профильных труб
В парнике главная роль отводится каркасу, поэтому он должен быть прочный и иметь рёбра жесткости, которые будут держать форму и противостоять различным нагрузкам. Идеальным материалом для изготовления каркаса, будут профильные трубы из металла.
Они обладают рядом преимуществ:
- простотой в обработке;
- возможностью создавать конструкцию разной формы;
- длительным сроком эксплуатации — металлопрофильные постройки служат до 15 лет, а как показывает практика, то и намного дольше;
- не нуждаются в уходе и защите от вредителей;
- доступны по цене;
- сочетаются с любым материалом.
Помимо этого, по сравнению с деревянной конструкцией, постройка из профильных трубопрокатных материалов компактней, поэтому расположить ее на участке не составит труда.
Единственный недостаток данного сооружения — более длительное время возведения.
Выбор типа конструкции
Прежде, чем начать изготовление парника из профильных труб своими руками нужно определиться с моделью конструкции, и набросать чертёж. Ведь от формы сооружения зависит угол преломления солнечных лучей.
Основные виды парника из этого материала:
- Арочный — для возведения требуется специальное оборудование, чтобы придать форму. В остальном, имея изогнутые детали нужного размера и чертёж, собрать такой парник своими руками не составит большого труда. В арочной конструкции создаётся равномерное освещение, вне зависимости от расположения солнца.
Минус модели — ограниченная функциональность, так как высокие культуры вдоль стен не смогут расти.
- Односкатный — несложный вариант, монтируется к стенам жилых или хозяйственных построек. Использование данной компактной модели позволяет экономить не только место, но и стройматериалы.
- Двускатный или шатровый— отдельная постройка. В таком сооружении создаётся лучшая освещённость для культур, в отличие от односкатной.
Шатровый — простая конструкция, нет изогнутых элементов. Поэтому, огородники самостоятельно чаще монтируют именно её. Кроме того, плюс парника с двускатной крышей — возможность высаживать культуру разной высоты.
Стоит отметить, что шатровый вариант крыши обойдётся дороже арочного, так как для монтажа каркаса требуется больше материала, как основного, так и укрывного.
- Парник Фёдорова — в народе имеет название «хлебница», его легко изготовить самостоятельно на основе разработанного чертежа. Подходит для выращивания рассады, цветов и овощей, единственный минус — не предназначен для высокорослых культур. Конструкция простая, оснащена крышкой, которая открывает доступ для ухода за растениями.
Как сделать чертёж самостоятельно
Для изготовления парника из профильного трубопрокатного материала — можно использовать наземный или малозаглублённый вариант. Наземный удобен тем, что в нём полностью исключено затемнение, он предназначен для возведения в средних и южных широтах. В малозаглублённом типе парника тепло черпается из земли. Однако вблизи стен образуются затемнения, что отрицательно сказывается на росте растений.
При составлении чертежа парника из профильных труб стоит учитывать съёмные верхние части, которые будут обеспечивать доступ воздуха внутрь. Кроме того, чтобы каркас был более прочен, требуется предусмотреть специальные элементы, которые закрепляются вдоль стенок.
Наилучшим образом для каркаса подойдёт профиль с размером сечением 40×20 мм или 40×40 мм, так как имеет высокую прочность. Оптимальная толщина стен 2 мм и больше. Для изготовления горизонтальной стяжки можно брать профиль с толщиной стен тоньше 1-1,5 мм.
На чертеже необходимо указать точный размер — ширину, длину и высоту. Кроме того, следует указать места соединений основных и направляющих частей.
Ниже представлены чертеж с размерами для различных типов теплиц.
Источник: https://doma-na-veka.ru/novosti/kak-sdelat-karkas-teplicy-iz-prof-truby-s-chego-nachat
Теплица из профильной трубы под пленку. Как своими руками сделать теплицу из кладочной сетки и плёнки
- Сложность сборки: низкая.
- Фундамент: не требуется.
- Стоимость: невысокая.
- Вариации: вместо плёнки можно применить агроволокно, а дверь сделать на деревянном каркасе.
Бюджетный вариант теплицы из кладочной сетки и обычной плёнки, который быстро собирается и имеет ряд преимуществ. Конструкция не требует фундамента, благодаря своей упругости она устойчива к ветровым нагрузкам, а также удобна для подвязки растений изнутри. При этом, складывая сетку, можно получить различные размеры в зависимости от ваших нужд.
- В качестве несущих столбиков используется деревянный брус, стальные уголки, трубы или швеллер. Их забивают на расстоянии 1,2–1,4 м.
- Арка теплицы формируется из двух кусков сетки, уложенных внахлёст. Снизу она крепится с помощью проволоки к столбикам, а сверху той же проволокой или пластиковыми стяжками скрепляется между собой.
- Для усиления конструкции посередине прохода устанавливаются Т-образные подпорки из деревянного бруса 50 × 50 мм. При желании их тоже можно забить в грунт.
- На собранный из сетки купол надевается плёнка, которая удерживается натянутыми поверх неё струнами из шпагата или верёвки.
- Боковые стенки также изготавливаются из плёнки, которая подворачивается и крепится к куполу скотчем. В нескольких местах сверху и снизу прорезаются небольшие окошки для вентиляции теплицы.
- Дверь делается на деревянном каркасе или выполняется из той же плёнки, которая разрезается и крепится к боковой стенке на магнитах на манер дверных противомоскитных сеток.
Чертеж теплицы по Митлайдеру из профильной трубы. Теплица по Митлайдеру своими руками
Теплица по Митлайдеру – сооружение, характеризующееся необычной конструкцией скатов кровли и окон, что создает оптимальные условия для газообмена. Крыша теплицы имеет размешенные на разной высоте два ската с отверстием для вентиляции. Такая планировка способствует циркуляции воздуха. Проектирование «американки» обычно производится с учетом его локализации по сторонам света. Наибольшее распространение получили парники в виде арок.
Сравнение различных теплиц
К преимуществам сооружения можно отнести:
- простоту и практичность, сборку конструкции можно выполнить самостоятельно своими руками;
- устойчивый к повышенным нагрузкам каркас, способный выдерживать значительную массу снега;
- каркас из дерева можно при необходимости разобрать и транспортировать на новое место;
- эффективный и равномерный газообмен благодаря продуманности вентиляции:
- воздухоносные отверстия и скаты крыши имеют оригинальное оптимальное расположение;
- предусмотрена возможность легко автоматизировать процесс открывания-закрывания фрамуг;
- возможность выращивания разнообразных культур:
- отсутствие сквозняков, способных оказать негативное влияние на метаболизм растений;
- элементы конструкции из древесины, а также система вентиляции
- предотвращают появление конденсата;
- теплица характеризуется оптимальной высотой, что предоставляет
- возможность выращивать сильнорослые культурные растения;
- высокорасположенные горизонтальные балки создают удобства в работе огородников, предоставляя возможность подвязывания вьющихся культур (например, помидоров);
- значительный внутренний объем и отлаженная система регулировки микроклимата обеспечивают его относительную стабильность и большую устойчивость от колебаний температуры воздуха снаружи.
Недостатки теплицы по Миттлайдеру
Минусы «американки» обусловлены спецификой климатических условий средней полосы России и ее северных широт. Это скапливание снежных масс на крыше. В целях профилактики повреждений (продавливания каркаса) в холодное время года необходимо регулярно убирать снег.
Модификации теплиц по Митлайдеру
Особенностью сооружения являются различные углы наклона противоположных частей кровли.
Вследствие этого они не примыкают друг к другу. Эта особенность предоставляет возможность садоводу по всей длине парника соорудить вертикальную форточку-фрамугу. Ее прикрепляют к верхнему коньку с использованием рояльных петель.
За время своего существования теплица претерпела ряд модификаций:
- Традиционная (каноническая). Имеет вертикальные стены и плоскую кровлю с двумя скатами. В классическом варианте ширина сооружения – 6 м, длина – 12 м, высота стенок – 1,8 м. Проемы для вентиляции расположены с южной стороны.
- Арочная. Выделяется полукруглой крышей.
- С двумя фрамугами. Это тип классической «американки». От канонической модели отличается наличием форточки под южным скатом. Ее предназначение – усиление вентиляции.
В качестве покрытия используется прозрачный поликарбонат. Может использоваться также пленка. Применение полиэтилена снижает стоимость постройки.
Теплица по Митлайдеру: чертежи
При создании проекта в расчет принимается не только размер теплицы, но и ее ориентация по сторонам света. Правильным является расположение более высокой стороны с северной части, а вентиляционных отверстий – с южной. Это позволяет защитить выращиваемые культуры от холодных воздушных масс севера. Нагрев воздуха осуществляется в основном через более пологую кровлю, ориентированную на юг.
Классическая конструкция Миттлайдера предназначается для небольшого фермерского хозяйства, поэтому при возведении теплицы на дачном участке ее параметры стараются уменьшить. При этом вертикальные размеры стараются не менять, длину выбирают произвольно, ширина подбирается с учетом количества и предполагаемой величины грядок, а также дорожек между ними. Обычно ширину ограничивают одним метром. Определяя габариты дорожек, стараются принять во внимание необходимость использования садовых тележек и иных механизмов или приспособлений. Практика показывает, что их достаточной шириной является ½ метра.
При выполнении чертежных работ учитывают следующие нюансы:
- Каркас может быть изготовлен с использованием материалов из древесины и/или металлических элементов. При этом необходимо учесть вероятную ветровую и снеговую нагрузку на профиль.
- Нижняя обвязка выполняется из бруса 10*10 см из твердых пород древесины либо из профильной трубы сечением более 5*5 см. В целях повышения износостойкости древесные элементы подвергаются обработке антисептиком и окрашиваются керосино-битумной мастикой, а металлические профильные элементы покрываются антикоррозийными составами.
Источник: https://doma-na-veka.ru/novosti/kak-sdelat-karkas-teplicy-iz-prof-truby-s-chego-nachat

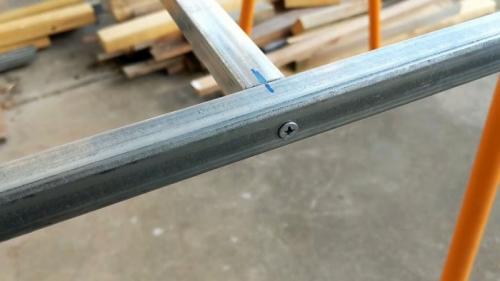

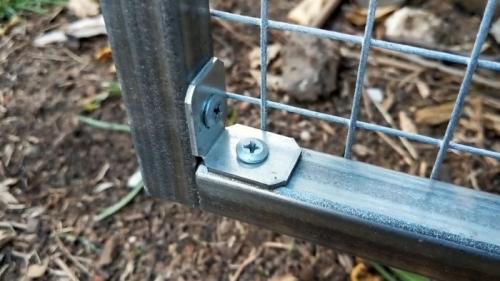

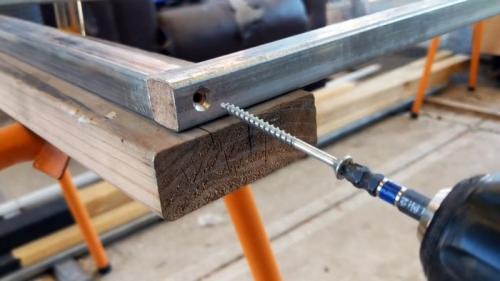

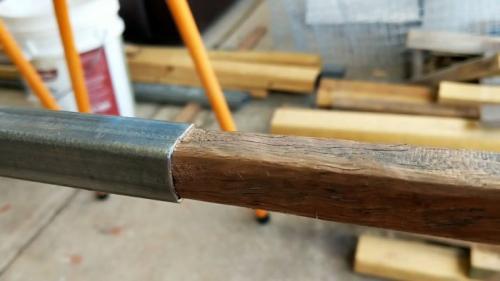

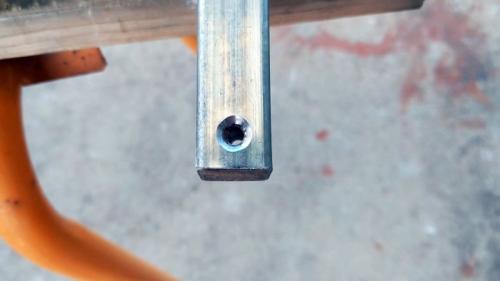

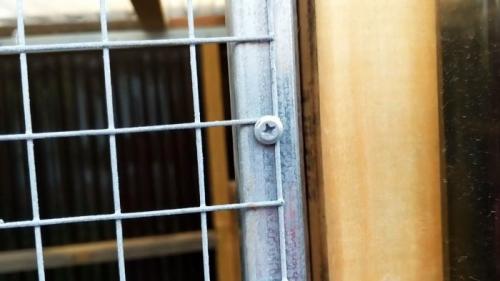

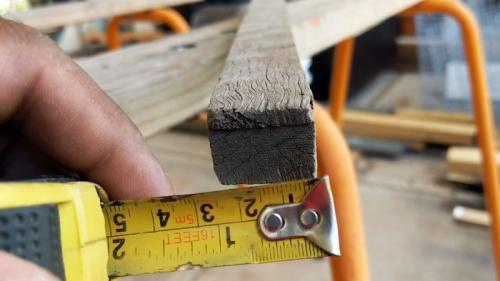

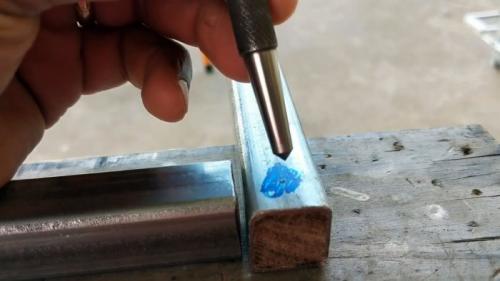

Теплица из профильной трубы без сварки. Сборка труб на деревянные вставки
Сначала нужно нарезать профильную трубу для изготовления рамы. Для калитки понадобится 5 заготовок. Из них 4 формируют раму, и 1 используется как усиливающая жесткость перекладина. Для ворот перекладин понадобится больше.
