Теплица из профильной трубы 6х3 своими руками. Чертежи конструкций разного типа

14.05.2023 в 11:40
Содержание
  1. Теплица из профильной трубы 6х3 своими руками. Чертежи конструкций разного типа
  2. Теплица своими руками из пластиковых труб. Преимущества и недостатки пластиковой конструкции
  3. Теплица из профильной трубы без сварки. Теплица из профиля без сварки своими руками
  4. Чертежи теплиц из профильной трубы с размерами. Парник из профильной трубы своими руками – чертежи, фото и видео инструкции
  5. Теплица из профильной трубы и стекла своими руками. Как сделать стеклянную теплицу своими руками
  6. Теплица своими руками из профильной трубы чертежи. Что из себя представляют теплицы из профиля: плюсы и минусы
  7. Теплица из профильной трубы под пленку. Как своими руками сделать теплицу из кладочной сетки и плёнки
  8. Сколько метров профильной трубы надо на теплицу. Теплица из профильной трубы

Теплица из профильной трубы 6х3 своими руками. Чертежи конструкций разного типа

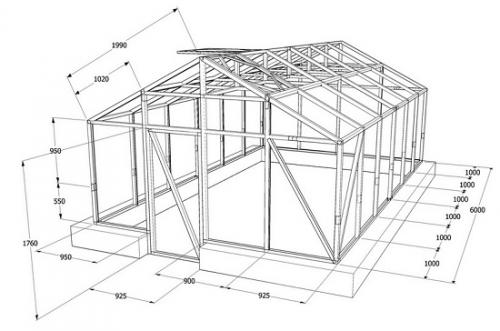

Очень неплох вариант теплицы из тонкого металлопрофиля, без фундамента, на обвязке – конструкция получается легкой, радиус, ширину, высоту может иметь любые. В сборке это своего рода конструктор, не требующий специальных навыков, большого количества рабочих рук. Надо только помнить один нюанс – тонкий профиль легко гнется. Этот момент обязательно учитываем при составлении чертежа. Шаг элементов должен составлять до 45 – 50 см. Сочленение элементов выполняется с помощью тройников и крестовин, на обвязку – крепеж «стакан».

Теплица из профильной трубы 6х3 своими руками. Чертежи конструкций разного типа

Чертеж теплицы из поликарбоната с размерами 3х6, с каркасом из тонкой профтрубы

Подобным образом можно собрать двускатный парник. Расстояние между элементами приличное, поэтому профиль берем вместо алюминиевого стальной, чуть большего диаметра. Кроме того, в чертеж включаем фундамент, кирпичный или бетонный.

Теплица из профильной трубы 6х3 своими руками. Чертежи конструкций разного типа 01

Двускатное сооружение

Еще один вариант теплицы на обвязке – двускатная теплица из алюминиевого профиля, с внутренними подкосами. Последние обязательно должны присутствовать, так как они обеспечивают необходимую жесткость конструкции. Острый угол крыши не даст скапливаться снегу на поверхности. Единственный минус хорошо заметен на чертеже – подкосы «съедают» пространство, ширина, высота сооружения уменьшается. Такой парник может иметь любые размеры, устанавливается на фундамент или просто на землю.

Теплица из профильной трубы 6х3 своими руками. Чертежи конструкций разного типа 02

Пример каркаса теплицы из профильной трубы, чертеж с размерами и описанием деталей

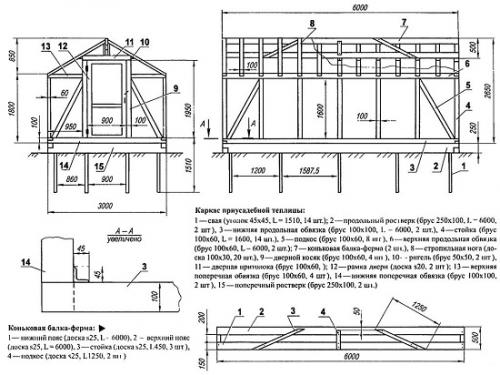

следующий пример – теплица из дерева своими руками, чертежи подразумевают использование бруска сечением 50 х 40 мм, на фундаменте. Может применяться как летний и как зимний вариант – с одинарным или двойным стеклом. Чертеж такой постройки, если она более 5 м длиной, должен выполняться с учетом нормативов СНиП по снеговым, ветровым нагрузкам. Особенно это касается сооружений, которые будут остекляться.

Теплица из профильной трубы 6х3 своими руками. Чертежи конструкций разного типа 03

Парник с деревянным каркасом

Вам также может понравиться

Автоматические ворота являются практичным и удобным

0 33

Использование навеса для автомобиля, конечно, не заменит

2 1.1к.


для сбора статистической информации.

Теплица своими руками из пластиковых труб. Преимущества и недостатки пластиковой конструкции

Слева — скатная, справа — арочная теплица из пластиковых труб

По популярности теплицы из пластиковых труб уже давно обошли аналогичные конструкции из дерева и металла. Во многом это связано с высокими эксплуатационными качествами труб, их доступностью и долговечностью.

Среди преимуществ таких теплиц можно выделить следующее:

  • Простота сборки — пластиковая труба сравнительно легко сгибается, что позволяет формировать каркас нужного размера. При этом не нужно иметь особых навыков и использовать специальный инструмент.
  • Лёгкий вес — при необходимости парник легко переносится с места на место без разбора. И также каркас легко разбирается и собирается заново, что позволяет демонтировать теплицу на период холодов.

    Скатный парник для овощей из пластиковых труб

  • Износостойкость — ПВХ-труба не требует дополнительной обработки антисептиком и противокоррозионным составом. Пластик, используемый для производства труб, не боится перепада температур, влаги, открытого огня.
  • Стоимость — общая стоимость каркасной конструкции из пластика обходится дешевле, нежели каркасы из деревянных реек и металлического уголка. С течением времени пластиковый каркас не нужно ремонтировать — повреждённая труба легко заменяется новым изделием.

Теплицы из ПВХ-труб эстетичны и легко вписываются в ландшафтный дизайн дачного или загородного участка. Главный минус конструкций из пластика — это общая неустойчивость при сильном порывистом ветре.

Теплица может сильно качаться и отрываться от земли, что чревато повреждением каркаса. Но эта проблема легко решается путём устройства специальных опор по углам или периметру основания.

Теплица из профильной трубы без сварки. Теплица из профиля без сварки своими руками

Теплица из профильной трубы 20×20 и 40×20 своими руками. Чертежи и фото самодельных теплиц

Всем доброго времени суток.

Когда вы решаетесь на строительство парника, то в первую очередь встает вопрос: какой материал использовать? В этой статье я решил сделать обзор самостоятельного изготовления теплицы из прочной профильной трубы. При помощи нее можно сделать надежный каркас, который прослужит много лет.

В интернете можно найти множество советов по сборке сооружения, но большинство специалистов описывают процесс изготовления из трубы, но не профильной.

Нужно понимать, что профильная труба в отличие от традиционного аналога имеет прямоугольную или квадратную форму.

Несмотря на небольшую массу, этот материал является достаточно прочным. Если предполагается сделать арочную теплицу, то рекомендуется использовать профиль 40×20. Для перемычек лучше подойдет труба с размерами 20×20.

Преимущества профильной трубы

  • Долговечность.
  • Большой выбор покрытия.
  • Простое крепление.
  • Легкая сборка.
  • Возможность сделать конструкцию любой формы.

Единственной сложностью может быть сгибание материала. В этом случае нужно точно согнуть одну трубу, после чего использовать ее в качестве шаблона. Предварительно ее нужно заполнить песком.

Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Чертеж теплицы и сборка (

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов.

Источник: https://doma-na-veka.ru/novosti/izgotovlenie-teplic-iz-profilnoy-truby-fundament-dlya-teplicy

Чертежи теплиц из профильной трубы с размерами. Парник из профильной трубы своими руками – чертежи, фото и видео инструкции

Для получения большего урожая не обязательно устанавливать теплицу, достаточно соорудить парник небольшого размера. Он займёт не много места, и обойдётся гораздо дешевле.

Отличным решением в данной ситуации станет сооружение парника из профильной трубы своими руками, а размеры и чертежи вы найдете в данной статье. Эта надёжная и долговечная конструкция, позволит получать урожаи в более ранние сроки.

Так же предлагаем ознакомиться с пошаговой инструкцией — как сделать парник из полипропиленовых труб своими руками .

Преимущества парника из профильных труб

В парнике главная роль отводится каркасу, поэтому он должен быть прочный и иметь рёбра жесткости, которые будут держать форму и противостоять различным нагрузкам. Идеальным материалом для изготовления каркаса, будут профильные трубы из металла.

Они обладают рядом преимуществ:

  • простотой в обработке;
  • возможностью создавать конструкцию разной формы;
  • длительным сроком эксплуатации — металлопрофильные постройки служат до 15 лет, а как показывает практика, то и намного дольше;
  • не нуждаются в уходе и защите от вредителей;
  • доступны по цене;
  • сочетаются с любым материалом.

Помимо этого, по сравнению с деревянной конструкцией, постройка из профильных трубопрокатных материалов компактней, поэтому расположить ее на участке не составит труда.

Единственный недостаток данного сооружения — более длительное время возведения.

Выбор типа конструкции

Прежде, чем начать изготовление парника из профильных труб своими руками нужно определиться с моделью конструкции, и набросать чертёж. Ведь от формы сооружения зависит угол преломления солнечных лучей.

Основные виды парника из этого материала:

  1. Арочный — для возведения требуется специальное оборудование, чтобы придать форму. В остальном, имея изогнутые детали нужного размера и чертёж, собрать такой парник своими руками не составит большого труда. В арочной конструкции создаётся равномерное освещение, вне зависимости от расположения солнца.

Минус модели — ограниченная функциональность, так как высокие культуры вдоль стен не смогут расти.

  1. Односкатный — несложный вариант, монтируется к стенам жилых или хозяйственных построек. Использование данной компактной модели позволяет экономить не только место, но и стройматериалы.
  1. Двускатный или шатровый— отдельная постройка. В таком сооружении создаётся лучшая освещённость для культур, в отличие от односкатной.

Шатровый — простая конструкция, нет изогнутых элементов. Поэтому, огородники самостоятельно чаще монтируют именно её. Кроме того, плюс парника с двускатной крышей — возможность высаживать культуру разной высоты.

Стоит отметить, что шатровый вариант крыши обойдётся дороже арочного, так как для монтажа каркаса требуется больше материала, как основного, так и укрывного.

  1. Парник Фёдорова — в народе имеет название «хлебница», его легко изготовить самостоятельно на основе разработанного чертежа. Подходит для выращивания рассады, цветов и овощей, единственный минус — не предназначен для высокорослых культур. Конструкция простая, оснащена крышкой, которая открывает доступ для ухода за растениями.

Как сделать чертёж самостоятельно

Для изготовления парника из профильного трубопрокатного материала — можно использовать наземный или малозаглублённый вариант. Наземный удобен тем, что в нём полностью исключено затемнение, он предназначен для возведения в средних и южных широтах. В малозаглублённом типе парника тепло черпается из земли. Однако вблизи стен образуются затемнения, что отрицательно сказывается на росте растений.

При составлении чертежа парника из профильных труб стоит учитывать съёмные верхние части, которые будут обеспечивать доступ воздуха внутрь. Кроме того, чтобы каркас был более прочен, требуется предусмотреть специальные элементы, которые закрепляются вдоль стенок.

Наилучшим образом для каркаса подойдёт профиль с размером сечением 40×20 мм или 40×40 мм, так как имеет высокую прочность. Оптимальная толщина стен 2 мм и больше. Для изготовления горизонтальной стяжки можно брать профиль с толщиной стен тоньше 1-1,5 мм.

На чертеже необходимо указать точный размер — ширину, длину и высоту. Кроме того, следует указать места соединений основных и направляющих частей.

Ниже представлены чертеж с размерами для различных типов теплиц.

Теплица из профильной трубы и стекла своими руками. Как сделать стеклянную теплицу своими руками

Самостоятельное строительство теплицы из стеклянных рам требует правильного и последовательного выполнения ряда действий — подбора материала, создания фундамента и каркаса, закрепления на нём стекла.

Материалы для теплицы

Важный момент перед сооружением — это выбор материала. Какой вид стекла лучше выбрать и как долго он прослужит, вы сможете узнать, ознакомившись с информацией ниже.

Теплица из мягкого стекла

Использование мягкого стекла — неплохой вариант, поскольку данный материал хорошо режется, и вы легко подберёте необходимую толщину. Закрепить его можно как на металлический каркас, так и на деревянный. Основным плюсом мягкого или жидкого стекла считается то, что оно не бьётся, но при наличии порезов его нужно будет заменить. Мягкое стекло крепится к каркасу с помощью дополнительной фурнитуры.

Теплица из металла и стекла

Такое сооружение является прочной конструкцией, которая прослужит вам долгие годы, поскольку она не будет деформироваться. Также её можно закрепить непосредственно в фундаменте. Данную конструкцию можно собрать, предварительно просверлив отверстия и закрепив с помощью стягивающих болтов.

В таком виде вы сможете в нужное для вас время разобрать металлокаркас, но не забудьте вмонтировать в него уголки и опоры. Если у вас есть сварочный аппарат, то соорудить конструкцию вы сможете с помощью сварочных швов. Существует один недостаток: в данном варианте нельзя разобрать раму, что усложняет перенос такой теплицы.

Теплица из кирпича и стекла

Конструкция, сооружённая из кирпича и стекла, или же комбинированная, тоже будет служить вам долгое время. К тому же, в качестве материала вы можете использовать старый кирпич, раму от дверей. При построении такой теплицы меньше затрат уходит на стекло, а также снижается вес конструкции.

Для этого сначала сооружается фундамент, затем сверху укладывается рубероид, кирпич, на месте стыков вставляются анкерные болты для того, чтобы было удобней устанавливать конструкцию из стекла. Для остекления используется деревянная рамка, или же стёкла склеиваются между собой с помощью силиконового герметика.

Стеклянная теплица из дерева

Такой вариант является самым оптимальным для новичков. Кроме того, дерево — это малозатратный материал. Каркас из дерева может выдержать сильную нагрузку, также с ним легко и удобно работать. Основным преимуществом является то, что установка стекла не представляет особого труда, для этого вам понадобятся гвозди, штапики и герметик. Но такая конструкция не будет служить так же долго, как материалы из предыдущих вариантов.

Закалённое стекло для теплицы

Закалённое стекло отлично подойдёт для тех, кто собирается выращивать что-то зимой, поскольку оно хорошо удерживает тепло. Также его можно дополнительно установить в уже сделанную теплицу, если стекло уже стоит у вас в рамах. Основное преимущество закалённого стекла в том, что оно не такое хрупкое, как обычное.

Источник: https://doma-na-veka.ru/stati/kak-sdelat-teplicu-iz-profilnoy-truby-svoimi-rukami-osobennosti-izgotovleniya-teplicy-iz

Теплица своими руками из профильной трубы чертежи. Что из себя представляют теплицы из профиля: плюсы и минусы

Теплицы из профиля представляют собой крепкие металлические каркасы. Каждый элемент обязательно должен свариваться с основным каркасом.

В итоге конструкция получается очень тяжёлой, устойчивой, к ней легко прикрепить укрывной материал.

Один из главных плюсов данного материала — именно прочность.

Никакие другие конструкции не смогут прослужить так долго, как качественный профиль.

Основной недостаток материала — стоимость. За большую теплицу придется заплатить достаточно много.

Отличия материала для каркаса от прочих

Каркас из металла будет отличаться от всех аналогичных материалов. Сильно будут заметны следующие отличия:

  1. Плохая гибкость. Согнуть металлический каркас будет относительно сложно. Без дополнительного оборудования тут не обойтись.
  2. Коррозия. Всем известно, что металл очень сильно подвержен коррозии и быстро придет в негодность, если его не красить и не обрабатывать.
  3. Вес. Любой металлический каркас получится достаточно тяжелым, поэтому часто разбирать и перемещать каркас будет очень неудобно. С другой стороны, ветер или осадки не смогут его опрокинуть.
  4. Необходимость монтажа фундамента. Большая масса каркаса принуждает использовать прочный фундамент, при монтаже металлических теплиц.

Отзывы об использовании, когда есть смысл в таком материале: плюсы и минусы

Многие садоводы уже успели установить на своих участках такие теплицы. Они отмечают следующие их преимущества и недостатки:

  1. Доступность материала. Металлический профиль можно купить практически где угодно, поэтому проблем с поиском у вас точно не возникнет.
  2. Долговечность. Как правило, парник из металла строиться один раз и на всю жизнь.

Но такие конструкции имеют и недостатки. К ним относят:

  1. Сложность разбора, большой вес всех элементов парника.
  2. Высокая цена материала, сложность и дороговизна монтажа.

Теплица из профильной трубы под пленку. Как своими руками сделать теплицу из кладочной сетки и плёнки

  • Сложность сборки: низкая.
  • Фундамент: не требуется.
  • Стоимость: невысокая.
  • Вариации: вместо плёнки можно применить агроволокно, а дверь сделать на деревянном каркасе.

Бюджетный вариант теплицы из кладочной сетки и обычной плёнки, который быстро собирается и имеет ряд преимуществ. Конструкция не требует фундамента, благодаря своей упругости она устойчива к ветровым нагрузкам, а также удобна для подвязки растений изнутри. При этом, складывая сетку, можно получить различные размеры в зависимости от ваших нужд.

  1. В качестве несущих столбиков используется деревянный брус, стальные уголки, трубы или швеллер. Их забивают на расстоянии 1,2–1,4 м.
  2. Арка теплицы формируется из двух кусков сетки, уложенных внахлёст. Снизу она крепится с помощью проволоки к столбикам, а сверху той же проволокой или пластиковыми стяжками скрепляется между собой.
  3. Для усиления конструкции посередине прохода устанавливаются Т-образные подпорки из деревянного бруса 50 × 50 мм. При желании их тоже можно забить в грунт.
  4. На собранный из сетки купол надевается плёнка, которая удерживается натянутыми поверх неё струнами из шпагата или верёвки.
  5. Боковые стенки также изготавливаются из плёнки, которая подворачивается и крепится к куполу скотчем. В нескольких местах сверху и снизу прорезаются небольшие окошки для вентиляции теплицы.
  6. Дверь делается на деревянном каркасе или выполняется из той же плёнки, которая разрезается и крепится к боковой стенке на магнитах на манер дверных противомоскитных сеток.

Источник: https://doma-na-veka.ru/novosti/izgotovlenie-teplic-iz-profilnoy-truby-fundament-dlya-teplicy

Сколько метров профильной трубы надо на теплицу. Теплица из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» - постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

  1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
  2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Источник: https://doma-na-veka.ru/novosti/kak-sdelat-karkas-teplicy-iz-prof-truby-s-chego-nachat
