Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Монтаж теплого пола водяного. Расчет теплого водяного пола

До монтажа и закупки материалов обязательно произвести расчет теплого пола. Для этого чертят схему с контурами, которая потом пригодится при проведении ремонтных работ, чтобы знать положение труб.

• Если уверены, что в определенном месте всегда будет стоять мебель или сантехника, в этом месте трубы не укладывают.
• Длина контура диаметром 16 мм не должна превышать 100 м (максимум для 20 мм составит 120 м), иначе давление в системе будет плохим. Таким образом, каждый контур приблизительно занимает не более 15 кв. м.
• Разница между длиной нескольких контуров должна быть небольшой (менее 15 м), то есть все они должны быть равномерной длины. Большие комнаты, соответственно, делят на несколько контуров.
• Оптимальный шаг укладки труб составляет 15 см при использовании хорошей теплоизоляции. Если же зимой частенько бывают морозы ниже -20, то шаг уменьшают до 10 см (можно только у наружных стен). А на севере не обойтись без дополнительных радиаторов.
• При шаге укладки 15 см расход труб составляет примерно 6,7 м на каждый квадрат помещения, при укладке через каждые 10 см – 10 м.

Вообще вопрос, как рассчитать теплый водяной пол, требует отдельного рассмотрения, т. к. при проектировании учитывают множество нюансов: теплопотери, мощность и т. д.

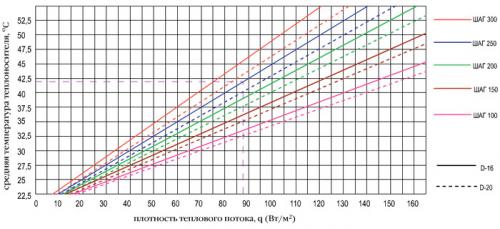

На графике показана зависимость плотности потока от средней температуры теплоносителя. Пунктиром указаны трубы диаметром 20 мм, а сплошными линиями – 16 мм.

В графике показаны данные, справедливые только при использовании цементно-песчаной стяжки толщиной 7 см, с покрытием плиткой. Если толщину стяжки увеличивать, к примеру, на 1 см, то плотность теплопотока понижается на 5-8%.

• Чтобы найти плотность потока, сумму теплопотерь помещения в Ваттах делят на площадь укладки труб (вычитают отступы от стен).
• Средняя температура высчитывается как среднее значение на входе в контур и выходе из обратки.

Оптимальная температура на входе и выходе не должна отличаться более чем на 5-10 градусов. Максимальная температура теплоносителя не должна превышать 55°С.

Чтобы рассчитать длину контура, активную площадь обогрева в квадратных метрах делят на шаг укладки в метрах. К этому значению прибавляют размер загибов и расстояние до коллектора.

По приведенной схеме можно выполнить лишь грубый расчёт и сделать окончательную регулировку за счет смесительного узла и термостатов. Для точной проектировки обязательно обращаться к профессиональным теплотехникам.

Монтаж теплого пола электрического. Монтаж электрического (кабельного) теплого пола своими руками

Одним из альтернативных источников отопления дома или квартиры является система электрический теплый пол. Благодаря простоте монтажа и удобству эксплуатации, кабельный пол по праву входит в число наиболее востребованных среди потребителей.

Прежде чем рассмотреть, как сделать электрический теплый пол, предлагаем ознакомиться с теми преимуществами и недостатками, которые таит в себе эта система.

Электрический теплый пол – преимущества и недостатки

Плюсы:

• возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

• равномерное нагревание всей площади помещения;

• неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

• сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

• возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

• отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );

• сравнительно простая технология монтажа;

• эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

• длительный срок эксплуатации.

Минусы:

• значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

• опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

• наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

• исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

• уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

• дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

• климатическая зона, в которой построен дом (частный или многоквартирный);

• объем помещения (площадь);

• тип пола (вид напольного покрытия);

• уровень теплоизоляции помещения (степень утомлённости);

• состояние теплого контура (окна, двери) и уровень теплопотерь через них;

• назначение помещения (жилая комната, промышленный объект);

• цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

• степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.

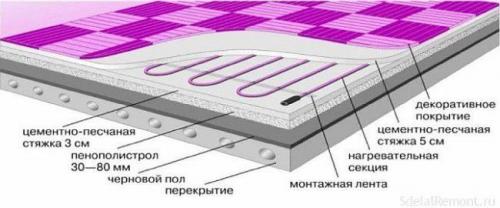

Монтаж электрического теплого пола своими руками

Технология монтажа кабельного электрического теплого пола заключается в последовательном выполнении четырех этапов:

1. Создание проекта и расчет.
2. Проверка существующей электропроводки.
3. Выбор оборудования, комплектующих и материалов.
4. Установка электрического теплого пола.
5. Предэксплуатационная проверка системы.
6. Заливка стяжки.
7. Чистовая отделка пола.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый пол начинается с выбора типа нагревательного элемента.

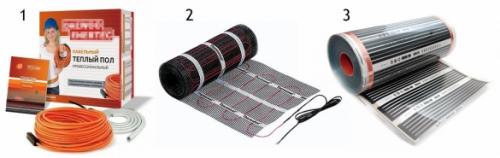

В зависимости от этого выделяют такие типы систем:

• кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с использованием дополнительных крепежей или сетки;

• нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и монтаж кабеля;

• пленочные полы (инфракрасные) . Обогрев осуществляется путем установки специальной ИК-пленки для теплого пола.

Монтаж электрического теплого пола под плитку. Электрический теплый пол под плитку

Электрический теплый пол – универсальное средство обогрева. Он позволяет равномерно распределить тепло по поверхности пола и обеспечить комфортную температуру в помещении.

Системы теплого пола совместимы практически со всеми напольными покрытиями, включая ламинат, паркет, ковролин и даже декоративный камень.

В этой статье речь пойдет об этапах обустройства электропола под плитку – от выбора кабеля и расчета мощности до финальной укладки кафеля.

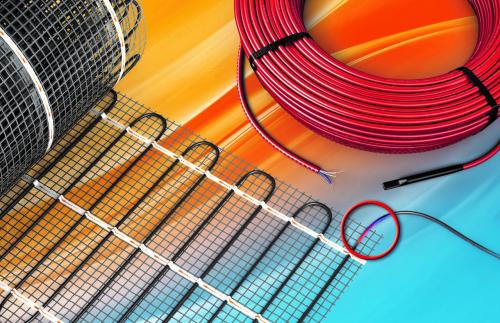

Выбор нагревательного элемента

Основой системы теплого пола служат нагревательные элементы, представленные в виде матов, кабеля или инфракрасной пленки.

Работы по формированию пола необходимо начать именно с выбора кабеля, который будет обеспечивать наиболее качественный нагрев.

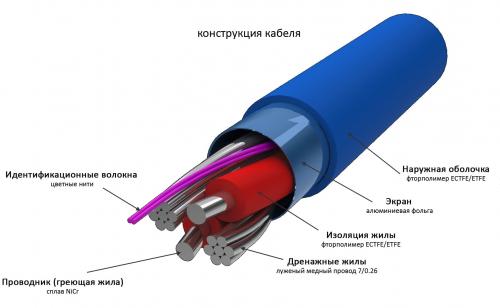

Греющий кабель

Для организации теплого пола подойдут кабели двух типов:

• Резистивные.

Выделяют по всей своей длине одинаковое количество тепла, но при перегреве создают риски перегорания. Самый бюджетный вариант – однопроводной резистивный кабель. Двухпроводной стоит чуть дороже, но проще в укладке;

• Саморегулирующиеся.

Способны регулировать количество выделяемого тепла в зависимости от температуры собственного нагревания. Цена такого кабеля выше, чем резистивного, но работает он надежнее.

Обе разновидности термокабелей укладываются двумя способами – змейкой и улиткой.

Важно! Из-за риска перегрева резистивный кабель укладывают таким образом, чтобы он огибал крупную бытовую технику, выделяющую тепло.

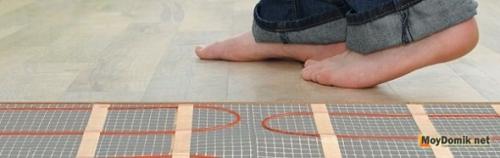

Кабельные маты

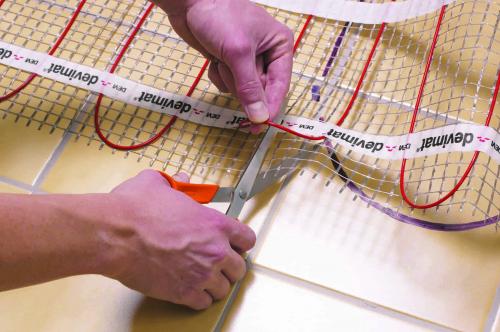

Маты представляют собой такие же греющие кабели, но уже уложенные определенным способом на армированную пластиковую сетку. Монтаж матов максимально упрощен – их раскладывают по разработанной схеме прямо на напольное основание, а сверху выполняют облицовку плитки с использованием клея.

Направление укладки принципиального значения не имеет. Маты разрешается раскатывать как вдоль короткой, так и вдоль длинной стены.

Недостаток кабельных матов заключается в их инертности – пол быстро прогревается, но так же быстро остывает. Поэтому термоматы больше подходят как вспомогательный, а не основной источник тепла.

Карбоновые маты

Карбоновая система базируется на использовании инфракрасного излучателя с нагревательным элементом в виде графитово-серебряных стержней. Друг с другом они стыкуются посредством кабеля повышенной защищенности с сердцевиной из многожильного медного провода.

Сверху карбоновые стержни покрыты оболочкой из полиэстера или полиэтилена, а внутри расположена карбоновая паста.

При запитывания мата от электросети паста нагревается и начинает излучать тепло.

Внешне маты из карбона выглядят так же, как и из кабеля, но с меньшим количеством перемычек. Не отличается и технология их укладки. Преимущество системы в том, что кабели подключены к проводнику по параллельной схеме, поэтому при выходе из строя одного элемента остальные продолжают функционировать.

Но практика показывает, что инфракрасные излучатели быстро перегорают в стыковых местах, поэтому многие строители предпочитают карбоновую систему для подогрева пола не использовать.

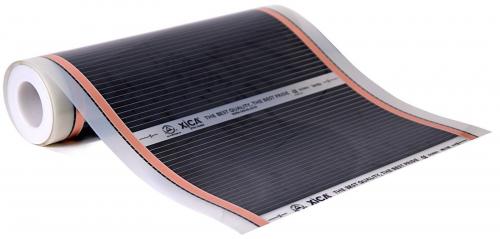

Инфракрасная пленка

Еще один вариант инфракрасного подогрева – карбоновая пленка, принцип работы которой аналогичен карбоновым матам. Благодаря минимальной толщине система позволяет экономить пространство, обеспечивая качественный подогрев.

Инфракрасную пленку можно укладывать сухим способом на любом этапе ремонтных работ и включать сразу же после монтажа. Но у этого типа нагревательного элемента есть ряд недостатков. Он отделяет уложенную плитку от клеевого основания, что чревато деформацией облицовки.

К тому же в ситуациях, когда для кладки кафеля используется цементный раствор, пленка разъедается и приходит в негодность.

Совет! Пленочный пол больше подходит для укладки под линолеум, паркет или ламинат. Если все-таки необходимо уложить пленку под плитку, лучше выбирать перфорированный материал.

Подсчет количества и мощности матов

Для начала нужно определиться с мощностью матов, а затем уже рассчитывать их количество. Поскольку кафель укладывается преимущественно в санузле и на кухне, стоит взять за ориентир показатели для этих помещений:

• средняя мощность для кухни – 110-130 Вт/м2;
• средняя мощность для ванны, душевой и туалета – 120-150 Вт/м2.

Эти показатели актуальны только в том случае, если теплый пол монтируется как вспомогательная система обогрева. Если электропол призван основательно отапливать кухню или ванную, мощность одного мата должна быть не ниже 140-180 Вт/м2.

Далее вычисляем полезную площадь помещения – длину комнаты умножаем на ширину и вычитаем площадь, которую будет занимать бытовая техника.

Теперь можно высчитать количество матов – разделить полезную площадь на площадь одного элемента выбранной мощности.
