Перед тем как начинать укладывать теплый пол водяной своими руками, займитесь тщательным подбором необходимых материалов, оснастки и оборудования. Обычно схема напольного обогрева включает в себя следующие элементы и материалы:

• источник подогрева теплоносителя (автономный газовый котел, система ГВС и ЦО);
• циркулирующий насос (некоторые модели газовых котлов имеют в своей конструкции насосы);
• трубы разводки;
• перекрывающие вентили;
• трехходовой клапан;
• коллектор;
• основная труба для водяного контура;
• комплект фитингов для подключения труб и оборудования.

Из всего перечисленного оборудования и материалов, особое внимание необходимо уделить выбору труб, которые будут составлять единый отопительный контур. Как правило, сегодня на практике используются полипропиленовые трубы и трубы из сшитого полиэтилена. В первом случае лучше будет остановить свой выбор на трубах, покрытых армирующим стекловолокном. Полипропилен обладает значительным тепловым расширением, поэтому благодаря стекловолокну, можно снизить эффект деформации трубы при нагреве.

Трубы из полиэтилена меньше подвержены тепловой деформации, поэтому именно их чаще всего выбирают для оборудования наружных коммуникаций. Наиболее удобный диаметр трубы для водяных полов 16-20 мм.

На заметку: при покупке трубы смотрите на маркировку. Трубы должны выдерживать давление в 10 атм. и температуру нагрева до 95⁰С. В противном случае вы рискуете создать у себя дома бомбу замедленного действия.

Начиная делать водяной теплый пол своими руками, думайте не только об экономии средств, но и о собственной безопасности и практичности системы в процессе эксплуатации. Не следует гнаться за дешевыми материалами. Просто старайтесь приобретать трубы проверенных и надежных фирм – производителей.

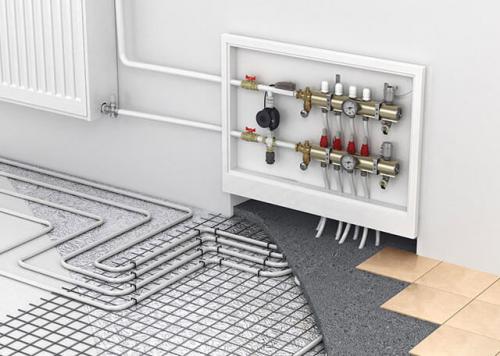

Далее займитесь коллектором. Это достаточно сложный конструктивный элемент, который имеет массу патрубков и отводов. От количества водяных контуров, которые вы хотите уложить в помещениях, зависит и выбор модели коллектора. Основная задача коллектора — регулировка подачи горячей воды и отвода остывшего теплоносителя обратно к источнику подогрева. К коллектору осуществляется подключение всех труб, уложенных в пол. В коллектор входит вся регулирующая группа, благодаря которой водяной пол функционирует и у вас есть возможность осуществлять регулировку подачи/нагрева водяного контура. Это клапаны, регулирующие интенсивность подачи воды в трубу, воздухоотводчики, клапаны аварийного слива и термостаты.

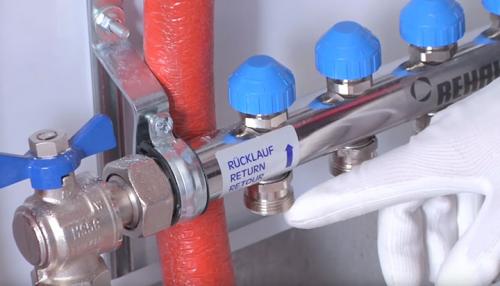

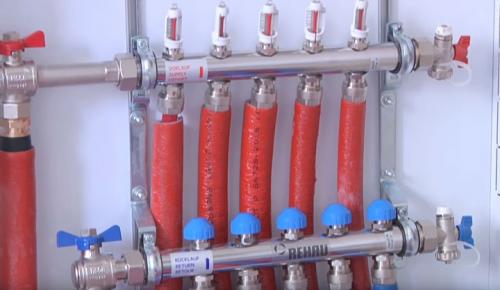

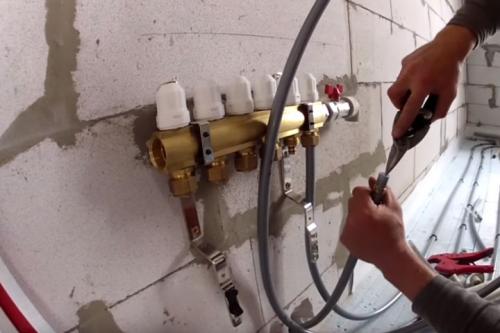

Теплый пол водяной коллектор. Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

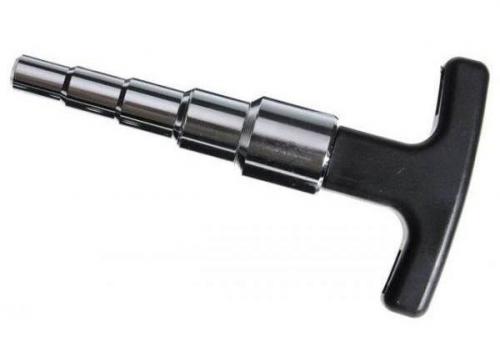

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

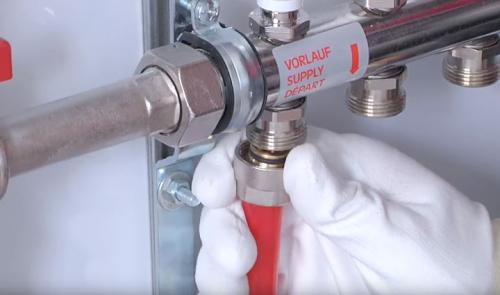

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

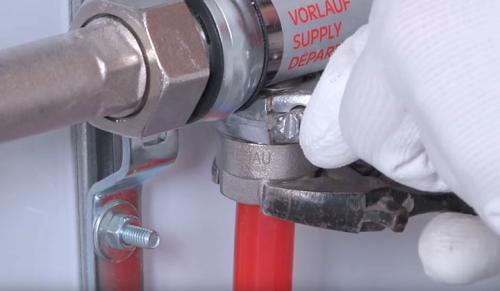

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

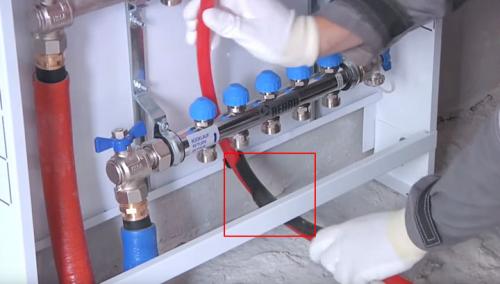

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

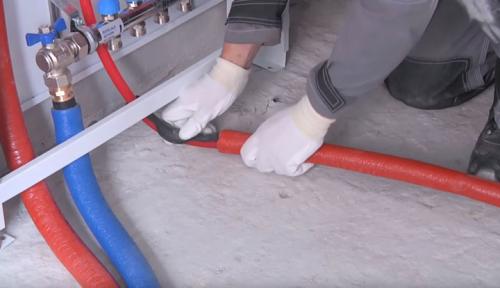

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

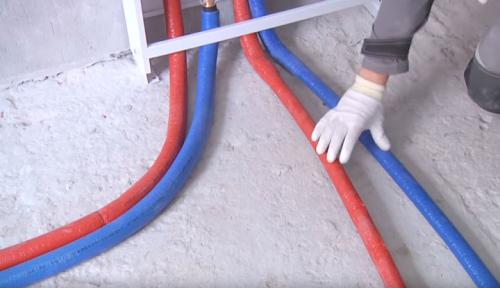

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

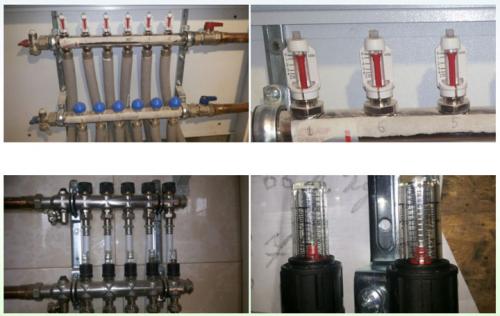

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

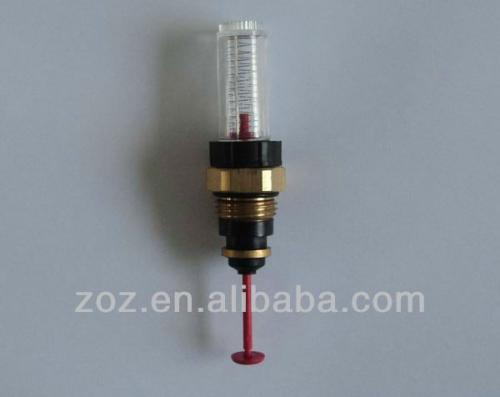

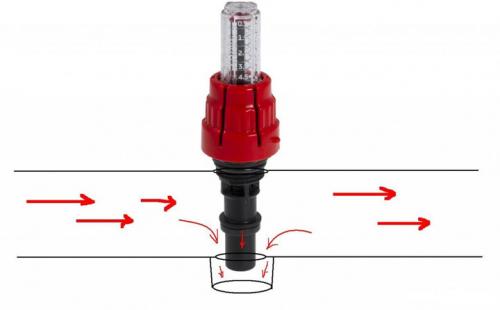

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Водяной теплый пол своими руками в частном доме. Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

К сведению! Профессионалы не советуют использовать композитный контур с алюминиевой фольгой, ведь металлизированная поверхность может отслоиться.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов .

Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;

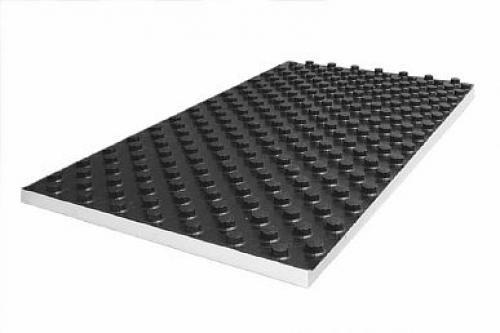

• профильных полистирольных мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Водяной теплый пол расчет. Выясняем потребную тепловую мощность

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

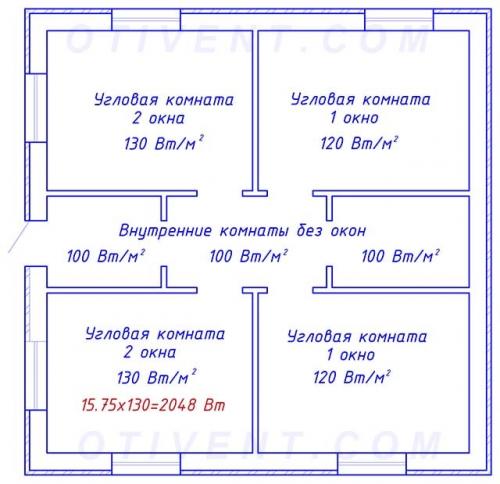

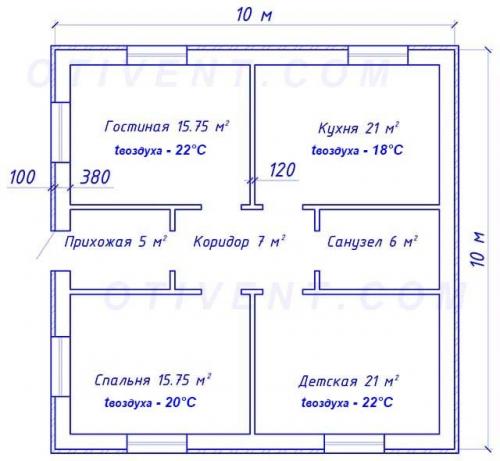

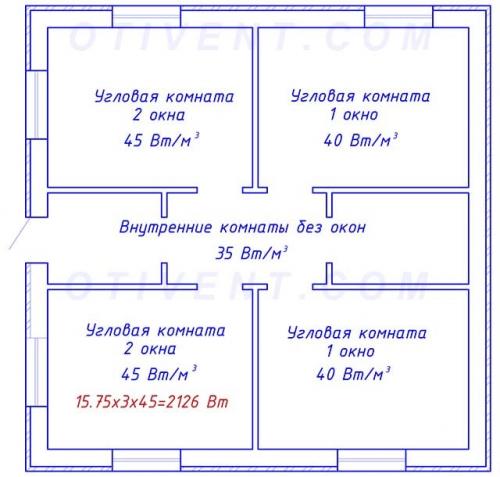

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Водяной теплый пол под плитку. Как уложить водяной тёплый пол под плитку?

Любой человек мечтает обеспечить себя и своих родных постоянным теплом и комфортом. Для этого были придуманы разного рода обогреватели, но не все они отличаются утонченностью и оригинальностью. Также не всеми удобно пользоваться.

Во избежание всех неудобств была придумана система водяного тёплого пола под плитку. Этот способ отопления помещения актуален при любой обстановке на улице, поэтому многие всерьез задумываются о его приобретении.

Почему стоит задуматься именно о таком способе обогрева?

Тепло – главный фактора уюта в жилище, особенно для квартир, находящихся на первых этажах. Именно в них проблема является наиболее распространенной, и владельцы часто ищут пути решения.

Но не всегда можно найти решение в установке теплого водяного пола под плитку, ведь это может помешать нормальной работе горячего водоснабжения. А значит можно сделать вывод, что установка подобной системы возможна только в помещениях с индивидуальным подогревом от отдельного газового котла.

Однако даже здесь понадобится специальное решение, а работы необходимо будет выполнять в присутствии квалифицированных специалистов.

Теплый водяной пол часто используют в частных домах, потому что система отопления там независимая и линии не пересекаются с чужими домами.

Такое дополнительное отопление можно легко интегрировать своими руками под плитку. К тому же это практичное решение, которое уберет ненужные траты. Переохлаждение ног – основная причина всех заболеваний, а значит водяной пол своими руками поможет снизить заболеваемость в семье к минимуму.

Способы монтажа

Интегрировать данную систему под плитку можно по-разному, однако основной принцип остается неизменным: секрет заключается в трубе, находящейся в стяжке. Однако расположение труб может разниться, а значит и способы их крепления. По этой причине выделяют:

1. использование специальных плит с пазами для укладки труб;
2. монтаж трубопровода на стальную сетку или арматуру.

Каждый из предложенных способов одинаково хорош и выбор того или иного зависит только от удобства в расположении комнаты. При внедрении системы в любом случае необходимы только качественные материалы, иначе можно легко повредить основное отопление, что приведет к непоправимым последствиям.

Каким должен быть «пирог»?

Все слои пола, находящиеся под ногами дома, представляют из себя некий пирог. Каждый слой выполняет свою функцию, поэтому незаменим. Конструкция пирога:

1. основной слой – уплотнённая земля с песочными вкраплениями. Здесь важна максимальная плотность, иначе конструкция в будущем может попросту просесть под собственной массой. Для максимизации плотности песок обычно смачивают, а потом утрамбовывают;
2. слой с гидроизоляцией. Это один из важнейших этапов. Применяется для того, чтоб защитить напольную поверхность от нежелательных грунтовых вод или какой-либо другой природной влаги;
3. слой щебня. Играет роль некого укрепления и разделения основных слоев;
4. вторичное бетонное основание. Отделяет предыдущую конструкцию, защищая ее от внешнего воздействия. Вдобавок используется армирование. Такое покрытие позволяет сохранять холод и влагу под этим слоем, не пуская их выше;
5. дополнительный слой гидроизоляции и теплоизоляция. От этого зависит теплота будущего пола. Рекомендуется использовать в качестве теплоизоляции пенополистирол около 10 см;
6. для надежности обычно укладывают еще один слой гидроизоляции, чтоб никакие воздействия не смогли испортить будущую конструкцию;
7. укладка креплений в виде арматур или сеток. Это необходимо для закрепления стяжек и труб. Иногда используются плиты с пазами для труб, которые самостоятельно будут обеспечивать себя теплом, поэтому может понадобиться дополнительный слой, однако это на усмотрение хозяина;
8. заливка цементно-песчаной стяжки. Заранее следует расклеить по всей охваченной площади демпферную ленту. Это поможет полу остаться в сохранности в случае теплового расширения.

Водяной теплый пол схемы монтажа. Водяной пол – схема греющего пирога

*

В большинстве случаев жильцы частного сектора, владельцы загородных домов и коттеджей отдают предпочтение бетонному типу водяных полов. Этот вариант монтируется значительно быстрее. Расходы на оборудование значительно меньше. Да и сама система отопления отличается практичностью и эффективностью в эксплуатации. Для того, что бы осуществить монтаж теплого пола своими руками, следует ознакомиться с тем, как выглядит бетонный водяной пол в разрезе, что собой представляет, так называемая, схема слоеного пирога.

Слоеный пирог – это слоистая структура, которая обязательна при укладке отопительного контура на пол. Самый нижний слой представляет собой гидроизоляционное покрытие, задача которого обеспечить защиту бетонных перекрытий от воздействий влаги.

После укладки гидроизоляции по периметру отапливаемого помещения выкладывается демпферная лента. Этот элемент компенсирует давление бетонной стяжки, расширяющейся во время нагрева, на стеновые панели.

Важно! Последовательная укладка каждого слоя в слоеном пироге бетонного водяного теплого пола, является обязательным условием. Пренебрежение технологией может привести к тому, что ваша отопительная система будет приносить одни хлопоты и проблемы, вместо создания комфортных условий обитания.

Теплоизоляция является важнейшим элементов в данном варианте. Правильно подобранные материалы, толщина теплоизоляционного слоя сведут к минимуму тепловые потери, направляя основной поток тепла от отопительной трубы вверх. Теплоизоляция монтируется по всей площади отапливаемого помещения, независимо от того, лежит ли в этом месте водяной отопительный контур или нет.

Опять же, поверх теплоизолирующего слоя укладывается слой гидроизоляции, которая предохранит все предыдущие слои пирога от воздействия влаги на случай протечки.

На подготовленную основу осуществляется уже монтаж трубопровода отопительного контура. Сегодня существует достаточно много способов крепления греющих труб. Обычно используются якорные скобы, пластиковые хомуты и крепежные планки. Наиболее удобным и практичным способом является использование для успешной укладки труб теплого водяного пола отформованных теплоизоляционных плит. В конструкции таких плит предусмотрены специальные крепежные элементы для греющей трубы.

Следует знать! Если речь идет об оборудовании греющих полов в помещениях небольшой площади, арматурная сетка не обязательный элемент. Для помещений большой площади укладка арматурной сетки или полипропиленовой фибры является обязательной.

Завершающим этапом в формировании слоеного пирога является заливка бетона. В песчано-цементную смесь обязательно надо добавлять пластификатор. Финишный этап ―формирование напольного покрытия. Здесь вы уже можете дать волю своей фантазии, отдавая предпочтение тому или иному материалу. Для ванной комнаты наиболее подходящий вариант — керамогранит или кафельная плитка. Для жилых комнат идеальным вариантом является применение ламинированного паркета или ламинат.

Схема слоеного пирога является традиционной. Отличия могут быть в использовании материалов различного типа и вида. Слоистая структура, как правило, имеет толщину 100-150 мм. Варьировать толщиной стяжки можно в зависимости от конструктивных особенностей жилого помещения и самого здания.
