ПРИТОЧНО-ВЫТЯЖНАЯ вентиляция в частном доме.. Централизованная принудительная вентиляция

ПРИТОЧНО-ВЫТЯЖНАЯ вентиляция в частном доме.. Централизованная принудительная вентиляция

Это система, которая работает за счёт приточно-вытяжной установки, состоящей из вентиляторов, фильтров и теплообменника. С помощью воздуховодов такая установка подаёт свежий воздух в одни помещения и выкачивает отработанный из других. Ниже представлена схема, по которой работает принудительная централизованная вентиляции в доме:

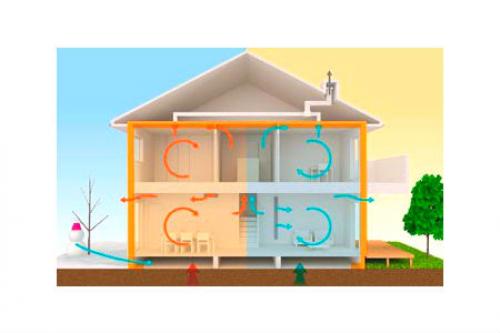

Схема работы принудительной централизованной вентиляции

Установленная в частном доме централизованная система вентиляции обладает следующими достоинствами:

• Стабильная работа. Эффективность принудительной вентиляции не зависит от разницы между температурами воздуха в доме и на улице. Сила ветра возле вентиляционных выходов также не влияет на качество воздухообмена.
• Контролируемый воздухообмен. Благодаря принудительной вентиляции можно настроить оптимальный объём поступающего и удаляемого воздуха. Также можно контролировать его температуру.
• Экономия на отоплении и кондиционировании. Её обеспечивает работа теплообменника, в котором происходит два процесса:

1. Зимой выходящий из дома тёплый воздух нагревает входящий холодный.
2. Летом выходящий из дома прохладный воздух остужает входящий тёплый.

Схема работы теплообменника и принудительной вентиляции в доме следующая:

Благодаря теплообменнику принудительная вентиляция не только проветривает помещения, но и отапливает/охлаждает их. Благодаря этому отопительные приборы работают с меньшей мощностью, а это значит, расходы на отопление также будут меньше.

Но у принудительной вентиляции в частном доме есть недостатки:

• Высокая стоимость. Приточно-вытяжная установка стоит от 45 000 до 650 000 рублей в зависимости от мощности и функционала. Стоимость монтажа такой установки, воздуховодов и других комплектующих зависит от площади дома. Например, в частном доме площадью 230 кв. м стоимость принудительной вентиляции под ключ обойдётся в 1 500 000 рублей (на начало 2022 года). На эти деньги можно купить ещё один небольшой дом.

Но стоит помнить, что приточно-вытяжная установка с теплообменником позволяет экономить на отоплении. Если вы отапливаете дом не относительно дешёвым газом, а дорогим электричеством, то централизованная принудительная централизованная система окупится примерно через 10 лет.

Естественная вентиляция в частном доме. Как устроена вентиляция в доме и сколько воздуха человеку нужно для счастья

Признаюсь, я давно хотел раздобыть где-нибудь простое, но развернутое пособие по вентиляции дома. Но, увы, за много лет такой материал мне ни разу не встретился. Теперь-то я понимаю почему — любая попытка ответить на все вопросы по этой теме в рамках даже большой статьи обречена на провал. Ну, а учебники, написанные техническим языком, никто читать не любит.

Так и родилась идея сделать серию статей о вентиляции, в которой были бы доступно разъяснены основные принципы достижения комфортной среды в жилище. Что такое комфорт в нашем случае? Это когда вы вернулись из месячного отпуска, а в доме есть чем дышать: форточки и окна открывать для проветривания не надо, свежего воздуха достаточно и при этом тепло.
Основные типы систем вентиляции
В городских многоквартирных, да и многих частных домах, как правило, используетсясистема естественная приточно-вытяжная вентиляция. Работает она за счёт разницы давлений снаружи и внутри жилища.Приток фоздуха обеспечивают окна и форточки, а такжещели в оконных и дверных конструкциях. Отток — вентиляционные стояки.
По сравнению с принудительной системой, когда воздух нагнетается или отводится при помощи вентиляторов и других механических приспособлений, естественная система имеет ряд преимуществ. Она намного проще и дешевле , а её обслуживание не потребует особых усилий. Именно поэтому естественную вентиляцию и закладывают в большинство проект ов по умолчанию. Правда, есть у этой системы один крупный недостаток — неустойчивость режима работы, что обусловлено ее зависимостью от внешних погодных условий, но об этом чуть позже .

Самая простая вентиляция в доме. Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

Приточно-вытяжная вентиляция в частном доме своими руками. Естественная

Естественная вентиляция в частном доме работает за счет подачи свежего воздуха через окна, двери, стены и т.д. Вытяжка воздуха в такой вентиляции также проста.

Свежий воздух подталкивает вытяжной воздух вверх, который, в свою очередь, поступает в систему воздуховодов и покидает дом. Это происходит из-за разницы температур. Такой способ вентиляции комнаты лучше всего подходит для дома.

Во время его строительства в частном доме очень легко сделать естественную вентиляцию. Достаточно создать качественный, хорошо продуманный дизайн и произвести точные расчеты. Для этого достаточно минимальных теоретических знаний. Установка может быть легко выполнена с помощью обычных инструментов.

Как и любая инженерная система, природное разнообразие не лишено своих недостатков, но имеет и сильные преимущества. Чтобы удостовериться, стоит сравнить список “за” со списком “против”.

Положительно:

1. Простая и недорогая установка. Это самый дешевый вариант для стабильного воздухообмена.
2. Низкие эксплуатационные расходы. При отсутствии механического оборудования в системе требуется только периодическая очистка.
3. Энергетическая независимость. Не потребляет электроэнергию, за исключением установки дополнительного электрооборудования.
4. Чрезвычайно тихая работа. Характеризуется сниженным шумоизлучением.
5. Инженерная гибкость. Вентиляционная система может быть дооснащена различными устройствами. Мощность системы может быть отрегулирована.

Отрицательно:

1. Нестабильность трещины. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
2. Формирование тяги. Зимой сильные сквозняки могут не только вызывать дискомфорт у жильцов дома из-за сквозняков, но и значительно увеличивать теплопотери. Следовательно, увеличились расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.

Любой желающий может организовать систему естественной вентиляции в частном доме. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Вентиляция в частном доме через стену. Какие бывают вытяжки

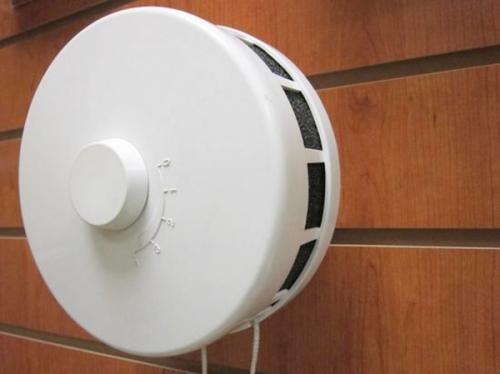

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Вентиляция в частном доме через потолок. Естественная вентиляция: слуховые окна и софиты

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Оборудование для вентиляции в частном доме. Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

  Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Требования СНиП по кратности воздухообмена в таблице:

Источник vodakanazer.ruЕстественная и принудительная вентиляцияВсе вентиляционные системы делятся на два основных типа:

Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;

Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.

Естественная вентиляция – принципы функционирования и особенностиПринцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах. Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com

У естественного воздухообмена отмечают следующие преимущества:

• экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
• энергонезависимость;
• безаварийность работы;
• бесшумность.

К недостаткам относят:

• слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
• слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
• почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
• летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
• большой отток тепла на улицу, что существенно повышает расходы на отопление;

Это важно! Зимой повышается сила тяги в воздушных каналах, так как разница температур изнутри и снаружи становится значительной. Это приводит к росту потерь тепла до 40% от объема всех теплопотерь всего дома!

• при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
• необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.

Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru

Особенности искусственной вентиляции

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.

В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:

• вентилятор;
• фильтр очистки воздуха;

Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.

Умная вентиляция частного дома. Свежий воздух

Способов достижения притока свежего воздуха в нашу квартиру или отдельно взятую комнату, на самом деле, достаточно много, но у них есть особенности.

Начнем с банального - открывания окна. Вы, конечно, можете это делать вручную, но мы же говорим про умный дом.

Поэтому в наших текущих реалиях есть две вводные: наличие окна в помещении, и наличие/отсутствие вентиляции.

В квартирах есть центральная вентиляция, которая, по идее, должна обеспечивать нормальный воздухообмен при открытом окне. Если при открытии окна, ваша вентиляция в квартире не обеспечивает тягу, то вам следует обратиться к вашей управляющей компании, чтобы она решила данную проблему.

В частном доме никакой управляющей компании, естественно, нет, поэтому вытяжная вентиляция - исключительно на вашей совести, и если у вас ее нет, то это необходимо исправить. Потому что если в доме отсутствует вытяжная вентиляция, то в нем постоянно будет стоячий спертый воздух, будет образовываться плесень и гнить древесина. С деревянными домами, конечно, будет попроще, они "дышат", но недостаточно интенсивно. Хотя, мы же с помощью умного дома стараемся исключить догадки и домыслы и поступать научно и обоснованно.

Существует, кстати, популярная версия пассивной вентиляции. Существует такое явление, как клапан проветривания для пластиковых окон, который можно очень задешево купить в любом строительном магазине

Так вот, как я выяснил на личном опыте (специально для написания этой статьи, кстати), эффективность такого решения, даже при идеально работающей центральной вытяжной вентиляции - крайне низкая. А вот при открытом на проветривание окне, показатели, в моем случае, вполне себе удовлетворительные.

Поэтому мы и будем рассматривать варианты с большей эффективностью. И начнем мы все-таки с открытия окна. Как же нам это сделать?

Для этого мы воспользуемся специализированным цепным приводом.

Как он работает, вы можете посмотреть в блоге у Сергея Цыганова.

Приводы есть разного типа, с управлением на частоте 433МГц и 24В питанием у Zemismart , с управлением на той же частоте 433МГц и питанием 220В у Anysane или ноунейм в различных вариантах исполнения . Суть от этого не меняется - эти приводы открывают окно.

Варианты исполнения отличаются лишь тем, что управление по 433МГц, в данном случае, не обеспечивает обратной связи и мы не можем увидеть уровень, на который наше окно открылось. То есть мы, конечно, можем открыть окно на "всю катушку", но когда на улице сильный холод - это не лучший вариант. Именно поэтому стоит рассматривать вариант привода, который позволяет управлять направлением движения с помощью изменения полярности подключения.

Это позволит нам подключить этот привод окна к так называемому Roller Shutter, или реле управления шторами. Оно как раз и позволяет, изменяя полярность подключения мотора, заставлять его двигать штору или окно в нужном направлении. Но самое главное то, что это реле позволяет останавливать движение в промежуточных положениях.

Я нашел три варианта, которые можно использовать в нашем умном доме: два из них работают на протоколе Z-Wave и один - на WiFi.

К сожалению, мне так и не удалось найти решение для ZigBee. Хотя, конечно, можно воспользоваться двумя розетками, которые будут попеременно включать движение в ту или иную сторону, но ни о каких промежуточных значениях тут речи идти не будет. Даже если засекать время и включать их на определенный промежуток - все равно никакой точности мы не получим.

Триггером для открытия окна с помощью привода будут показания датчиков CO2, PM2.5, CO, дыма, газа и VOC .

Причем вам нужно экспериментальным способом установить источник загрязнения вашего дома. Если он находится внутри помещения и загрязнение устраняется проветриванием, то тогда вариант с открытием окон вам подойдет. А вот если на улице воздух грязнее чем дома, то тогда вам понадобятся другие решения. Хотя, если вы живете в городе, то на каком бы этаже не находилась ваша квартира, пыль с улицы все равно будет попадать в помещение при таком проветривании.
