Какие виды вентиляции бывают и как ее сделать.. Естественная вентиляция

Какие виды вентиляции бывают и как ее сделать.. Естественная вентиляция

Системы с естественным вентилированием популярны благодаря своей оптимальной стоимости, простоте монтажа, а также недорогому обслуживанию, возможности реконструкции и увеличения объёмов вентиляции.

Естественная вентиляция происходит благодаря нескольким природным факторам:

• разная температура воздуха снаружи и в самом помещении;
• различные параметры давления воздушной массы внутри дома или в коммерческом сооружении, а также в природной воздушной среде;
• усиленная циркуляция воздушной массы с помощью естественного повышенного давления, благодаря использованию силы ветра.

Комбинированные принудительно-естественные системы вентиляции или классические естественные системы вентилирования используют в промышленности, коммерческих объектах, где общая суммарная масса примесей появляющихся во время работы, составляет не более 30%. Также рационально использовать естественную вентиляцию в производственных процессах, где есть образование большого количества тепла, которое не утилизируется во время производства. Это тепло распределяется внутри помещений и цехов, оно может использоваться как дополнительный эффект для увеличения вентилируемости пространства.

Вместе с тем, система естественной вентиляции неэффективна и нерациональна в эксплуатации, если:

• воздушная масса, которая передается с внешнего контура, постоянно создаёт на поверхности стен и потолка значительный конденсат в виде капель влаги и постоянного увлажнения конструкции здания;
• если есть особые требования к используемой в помещении воздушной массе, которую необходимо предварительно подготавливать, фильтровать перед подачей в закрытое пространство.

Вытяжные естественные каналы вентиляции обычно используются в многоквартирных многоэтажных домах, где вентиляция осуществляется с помощью двух уровней давления, существующих внутри помещения и снаружи здания.

Такие вентиляционные системы требуют незначительных капитальных вложений для монтажа и обслуживания и очень выгодны для установки. Для их работы не требуется постоянное использование энергетических или других ресурсов. Таким образом себестоимость вентиляции в зданиях, где используется естественная система обмена воздухом, выгоднее по сравнению с остальными вариантами вентиляции воздушного пространства.

Естественная вентиляция имеет и ряд недостатков, в том числе полную зависимость от параметров естественной внешней воздушной массы. Например, если давление снаружи и внутри здания будет приблизительно одинаковым, может появиться эффект обратной тяги. Если здание находится в таком климатическом поясе или местности, где постоянно есть повышенная влажность возле водоёмов, появляется риск увеличения влажности внутри помещения и эффекта обратной тяги в осенний и весенний периоды. Именно поэтому такие системы не используют, если помещения для вентиляции требуют:

• работы с большой площадью и объёмом вентилируемого воздушного пространства;
• необходим постоянный и ритмичный обмен воздушными массами для удаления вредных примесей, которые образуются во время производства;
• если обмен воздушными массами должен производиться в сложных климатических условиях.

Системы вентиляции виды. Какие виды вентиляции на производстве самые распространённые

Промышленная система вентиляции представляет собой совокупность оборудования, используемого для обеспечения стабильного обмена воздуха в помещениях с большой площадью и для его очистки от вредных веществ. С этой целью могут обустраиваться разные виды производственной вентиляции.

Производственная вентиляция может быть:

• Вытяжка общеобменного типа

Самая простая общеобменная вентиляция – это вытяжка в виде вентилятора с воздухоотводом в окно или в вентканал. Осевой вентилятор заменяют на центральный при длине вентиляционного канала 30-48 метров и показателях давления ниже 30-40 кг/м2. Как правило, на промышленных объектах используются общеобменные системы в комплекте с другими вентиляционными устройствами для максимально эффективного воздухообмена. Применение нескольких видов вентиляции с фильтрующим оборудованием способствует удалению различных вредных примесей, выделяемых при разных условиях окружающей среды. Поэтому, использование одной системы малоэффективно для качественной очистки воздуха.

• Приточный обмен воздушных масс

Ассимиляция излишков влаги, конденсата, тепловой энергии и уменьшение концентрации вредных веществ – все это цели приточной вентиляции общеобменного вида. С ее помощью поддерживаются санитарно-гигиенические стандарты и нормативы, предусмотренные для рабочего места.

Приточная общеобменная система вентиляции способна очищать и подогревать поступающие воздушные массы и поддерживать комфортную температуру в помещении.

Виды механической вентиляции. Механическая система вентиляции, проектирование и особенности

Механическая система вентиляции, проектирование и особенности

Механическая система вентиляции отличается от естественной применением оборудования: вентиляторы, электромоторы, рекуператоры и т.д. Она позволяет равномерно распределить воздух по помещению, создавая полноценный воздухообмен. Кроме этого, система вентиляции позволяет очистить, увлажнить или нагреть воздух.

Виды систем механической вентиляции

• Притяжная. В качестве основы системы используется вентилятор, который нагнетает воздух в помещение. Он поступает сквозь вентиляционные каналы. Подходит для промышленных кухонь, литейных цехов и любых производств, связанных с повышенными температурами. Притяжная вентиляция нагнетает холодный воздух, который остужает помещение.
• Вытяжной. Особенность системы – эффективный вывод отработанного воздуха, за что отвечает центральный вентилятор. Чаще всего используется в ванных комнатах. Циркуляция воздуха обеспечивается естественным притоком.
• Сбалансированные. Настраиваемые системы, в которых за циркуляцию воздуха отвечает вентиляционная установка.
• Местная. Разновидность приточной вентиляции, которая обеспечивает воздухообмен в конкретных участках, а не всем помещении.

Устройство механической вентиляции

Основные элементы вентиляции:

• Вентканалы – пути, по которым движется воздух;
• Приточные и вытяжные вентиляторы или приточно-вытяжные установки, отвечающие за нагнетание и откачку воздуха;
• Фильтры – препятствуют распространению пыли, грязи, пыльцы и т.д.;
• Нагреватели и охладители – регулируют температуру воздуха, который нагнетается в помещение;
• Акустические глушители – элементы вентиляции, которые подавляют шум от оборудования;
• Решетки – закрывают входы и выходы вентиляционных каналов.

Преимущества и недостатки механической вентиляции

Преимущества:

• Эффективность выше, чем у ветровой и гравитационной вентиляции;
• Есть возможность фильтровать грязный воздух, что особенно важно весной и в начале лета, когда летит пыльца;
• Улучшает воздух, т.к. возможно регулировать уровень влажности;
• Возможно контролировать подачу воздуха;
• При установке рекуперационных систем получается сэкономить до 50% на оплате отопления.

Система полностью автономна от внешних факторов. Естественная вентиляция летом работает хуже, т.к. сравниваются температуры в помещении и на улице. Из-за этого производительность снижается до 10 м3/ч. Механическая способна работать в любых условиях, вне зависимости от погоды, времени года и т.д.

Недостатки:

• Цена на вентиляцию выше, чем у естественных систем;
• Для работы вентилятора необходимо электричество. При условии, что оборудование будет работать постоянно, счет за электроэнергию возрастет.
• Периодически необходимо обслуживание и ремонт – необходимо вызывать мастера.
• При отключении электричества вентиляция не работает.

Проектирование и разработка систем механической вентиляции

Вентиляцию необходимо продумать на этапе проектирования здания. Следует учесть:

• Диаметр и количество вентиляционных каналов, их разветвление по зданию, вытяжные и притяжные отверстия;
• Мощность вентиляционного оборудования;
• Аксессуары, как рекуперация, фильтры и увлажнители.

Если необходимо проложить вентиляцию в производственном объекте, учитывайте расположение цеха, удаленность блока с отходами и централизированное оборудование.

Наиболее простая и дешевая система монтажа вентиляции – централизованная. Особенность ее в том, что от единой шахты каналы расходятся по отдельным комнатам. Стоит обратить внимание, что проектирование централизованной вентиляции усложняет доступ к оборудованию при обслуживании.

При проектировании вентиляции учитывайте, что разным помещениям необходим особый режим. Например, в покрасочном цехе циркуляция воздуха должна быть выше, чем в офисе.

Приточная вентиляция. Что такое приточная вентиляция. Ее достоинства и недостатки

Одно из самых простых решений по организации системы вентиляции – это организовать ее по естественной схеме, как в принципе, она осуществлялась всегда до появления и широкого распространения устройств и агрегатов для принудительной циркуляции воздуха. Это означает, что в доме илидолжна быть предусмотрена возможность свободного поступления воздуха с улицы (как правило, в жилые комнаты), а для его выхода – установлены вытяжные каналы в помещениях с традиционно загрязненной или переувлажненной атмосферой – ванные, санузлы, кухни, сушилки, мастерские и им подобные зоны.

Естественная циркуляция подразумевает организацию приточных клапанов или для свежего воздуха (поз.1), путей движения воздушных масс через помещения (поз.2) и вытяжных каналов в «санитарной» зоне (поз.3)

Движение воздушных потоков побуждается естественными причинами – перепадами давления и температуры в помещениях и на улице. Казалось бы, все просто и действенно, но подобная схема имеет целый ряд весьма существенных недостатков. В их числе – сложности с полноценной фильтрацией поступающего воздуха, весьма слабая управляемость процессом, но самое главное – чрезвычайно выраженная зависимость степени работоспособности системы от внешних условий: разницы температур на улице и в доме, силы ветра, других текущих погодных параметров. Нередко в жаркую летнюю погоду такая вентиляция полностью «запирается», а иногда даже появляется эффект «обратной тяги», когда запахи и водяные пары из помещений «санитарной зоны» начинают распространяться на жилые комнаты.

Естественная вентиляция – просто, но не без недостатков!

Такая система сродни обычному проветриванию помещений дома, но, безусловно, должна подчиняться определённым нормам и правилам. Как организоваться естественную вентиляцию в частном доме – со всеми подробностями изложено в специальной публикации нашего портала.

Чтобы устранить или свести к минимуму недостатки естественной вентиляции, на помощь привлекают устройства принудительного перемещения воздуха. И здесь уже возможно довольно широкое разнообразие схем. Их можно условно разделить на четыре группы, которые схематично показаны на иллюстрации ниже.

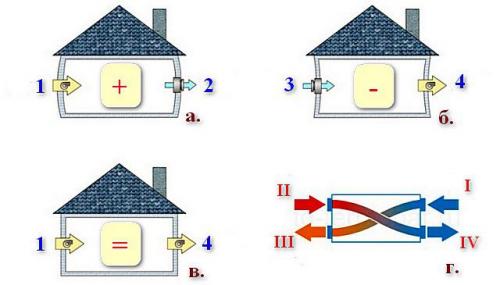

Принципы работы различных типов принудительной вентиляции частного дома

• а. Принудительная приточная вентиляция (которая и будет дальше основным предметом рассмотрения этой публикации).

На входном клапане установлен нагнетающий(поз.1), который, подавая воздух в помещения, создает в их определённое избыточное давление. Это способствует циркуляции воздушных масс – их выходу через пассивные вытяжные каналы (поз.2).

• б. Принудительная вытяжная вентиляция. Вентиляторы установлены на вытяжных каналах (поз.4). Их работа создает некоторое разрежение воздуха в помещениях, что обеспечивает его постоянное проникновение с улицы через пассивные приточные клапаны (поз.3).
• в. Комбинированная приточно-вытяжная вентиляция с разнесенными установками принудительного обеспечения притока (поз.1) и удаления (поз.4) воздуха. При согласованности работы всех ее компонентов в помещении не наблюдается сколь-нибудь значимых перепадов давления.

Виды вентиляции в квартире. Приточно- вытяжная вентиляция квартиры с рекуперацией

Данная система полностью автономна и изолирована от центральной вентиляционной системы всего здания.

Подразделяют:

• Центральные приточно-вытяжные рекуперационные установки (ПВУ) служат для обслуживания всей квартиры.
• Компактные приточно-вытяжные устройства — рекуператоры бытового типа, используются для отвода воздуха из конкретного помещения квартиры.

Вентиляции приточно-вытяжного типа дополнительно модифицируются применением распределительных воздуховодных систем, декоративно-заборными решетками, диффузорами для рассеивания воздушного потока, кроме того, воздуховоды могут быть проведены над подшивными потолками, в коридорах и на лоджиях. Монтаж таких устройств может быть осуществлен в малогабаритных комнатах за счет компактности и эргономичности.

Приточно-вытяжные системы вентиляции имеют следующие положительные стороны:

• Подача свежего воздуха контролируется, отработанный воздух эффективно отводится из кухни и санузла.
• Воздух притока и оттока комплексно обрабатывается – осуществляется прогрев, очистка, увлажнение или осушение, а также охлаждение в зависимости от выбранной функциональности.
• Сохранение тепла рекуперацией – возможность прогрева приточного воздуха теплом отточного с сохранением 80% тепловой энергии.
• Возможность использования автоматики для контроля и управления.

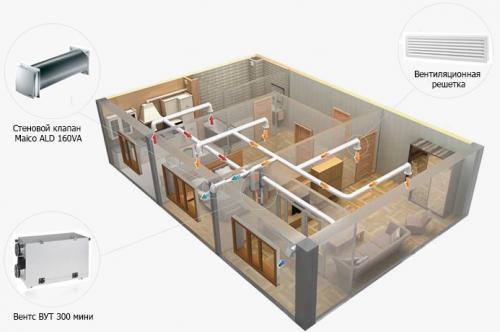

На рисунке ниже представлена схема, где выполнена потолочная разводка воздуховодов от приточно-вытяжной установки. Квартира снабжена вентиляционной системой, состоящей из ПВУ и двух стеновых клапанов для притока и удаления воздушных объемов.

Применение различных проектов для ПВУ с использованием рекуператоров позволит без лишних финансовых и производительных затрат обеспечить квартиру эффективным притоком и удалением воздуха.

Источник: https://dom-na-vodah.ru/stati/raznovidnosti-pritochno-vytyazhnoy-ventilyacii-osobennosti-pritochno-vytyazhnoy-ventilyacii

Виды вентиляции в частном доме. Приточно-вытяжная (принудительная) вентиляция

Приточно-вытяжная вентиляция — наиболее совершенный вид воздухообмена с большими возможностями. Высокую стоимость системы оправдывает эффективность применения в частном доме: качественная очистка, обогрев и охлаждение поступающего в помещение воздуха.

Приточно-вытяжная вентиляция позволяет обеспечить комфортные условия для проживания в помещении за счет создания и поддержания следующих характеристик:

• уровень воздухообмена стабильно поддерживается во всех помещениях дома независимо от времени года и внешних погодных условий;
• возможности установки всех параметров нагнетаемого воздуха, их регулировка в зависимости от необходимых параметров микроклимата;
• система проводит подготовку воздуха, входящего в помещение: фильтрацию, подогрев (или охлаждение) до нужной температуры, поддерживает необходимую влажность.

Как любая техническая конструкция, принудительно-вытяжная система воздухообмена имеет собственные недочеты:

• высокий расход энергоресурса дома;
• высокая стоимость необходимых узлов и компонентов системы, некоторые сменные элементы подвержены быстрому износу, их необходимо иметь в запасе;
• сложность конструкции требует проводить монтаж и настройку оборудования только специалистам;
• принудительная схема вентиляции работает только при бесперебойной подаче электричества, что требует иметь в запасе дополнительные источники питания;
• работа вентиляции сопровождается высоким уровнем шума.

Для эффективной и бесперебойной работы принудительного вида воздухообмена обязателен постоянный контроль и профилактика всех узлов устройства, своевременная замена отработанных элементов.

Однако, несмотря на перечисленные сложности в установке и эксплуатации приточно-вытяжной конструкции, её положительные качества преобладают. Значима экономия других энергоресурсов: в процессе эксплуатации очевидна экономия на отоплении.

Виды вентиляции на производстве. Какие типы систем вентиляции используются на промышленных объектах?

На промышленных объектах используются различные типы систем вентиляции , в зависимости от специфики производственного процесса и требований к воздухообмену. Основные типы систем вентиляции на промышленных объектах включают: 1. Приточно-вытяжная вентиляция: это тип системы, при котором свежий воздух поступает в помещение через воздуховоды, а загрязненный воздух отводится наружу, создавая постоянные потоки воздуха, которые обеспечивают оптимальную температуру и чистоту воздуха в помещении. 2. Вентиляционные установки с рециркуляцией воздуха: это системы, при которых часть вытяжного воздуха подвергается очистке и подводится обратно в помещение, смешиваясь с внешним воздухом. Это позволяет существенно экономить энергию и снижать затраты на отопление и охлаждение воздуха. 3. Положительная вентиляция: это системы, при которых свежий воздух поступает в помещение с очень большой скоростью, обеспечивая максимальную эффективность очистки воздуха. Этот тип системы особенно хорошо подходит для промышленных объектов, где используются химические вещества и другие опасные материалы. 4. Отрицательная вентиляция: это системы, которые создают в помещении негативный давление, что позволяет предотвратить выход воздуха с опасными или вредными материалами наружу. Этот тип системы особенно хорошо подходит для производств, где может образовываться пыль, газы или пары, которые необходимо удалить. 5. Смешанная вентиляция: это системы, которые объединяют в себе несколько типов систем вентиляции, обеспечивая оптимальный воздушный режим и создавая условия для осуществления производственных процессов наиболее эффективным способом. Выбор конкретного типа системы вентиляции на промышленном объекте зависит от целого ряда факторов, включая тип производственного процесса, требования к воздухообмену, площадь помещений, наличие специальной техники и т.д.

Естественная вентиляция. Принцип работы

Основной принцип работы вентиляции в квартире подразумевает замещение всего того воздуха, который не поступает из-за чрезмерной герметичности жилья. Строители и ремонтники старательно сокращают тепловые потери, что и приводит как раз к понижению естественного притока. В многоэтажных домах обязательно монтируется приточно-вытяжная естественная вентиляция. Именно с учетом нее определяются нормы обмена воздуха. Поступление новых порций воздуха должно происходить при помощи:

• дверных отверстий;
• дверных неплотных участков;
• оконных отверстий;
• оконных неплотных участков;
• форточек и/или фрамуг.

Выход отработанной массы, как уже говорилось, обеспечивается вентиляционными каналами. Этот элементарный подход работал только до тех пор, пока не началось массовое использование непроницаемых окон и дверей. В деревянном частном доме они еще не создают серьезных проблем, но вот в монолитных каменных постройках, где расположены городские квартиры, требуется дополнительное усиление. Потому все большее распространение получает усовершенствованный вариант вентиляции — приточно-вытяжной формат.

Основной подход не зависит от того, используется ли вентиляционная система в жилом, производственном или административном помещении. Обязательно требуется использовать строго вертикальные каналы. Даже самые малые ответвления, отклонения по горизонтали лишают весь комплекс смысла. Он совершенно не может работать в таком случае. Допускается не более двух поворотов.

Верхняя точка должна ставиться строго на одной линии с кровельным коньком. Иногда можно встретить утверждения, что допускается понижение на угол до 15 градусов. Но это ненадежное и нестабильное решение, которого профессионалы стараются всячески избегать. Повышая канал, делают систему эффективнее. В летние месяцы, когда температура внутри помещения и за его пределами выравнивается, тяга отсутствует (и это в лучшем случае).

Иногда и вовсе происходит «переворот» в вентиляционной системе, и естественный отток начинает засасывать воздух из внешней среды. Потому на практике в чистом виде натуральная вытяжка почти нигде не применяется. Флюгарку нужно ставить так, чтобы она обдувалась ветровыми потоками со всех сторон и не где угодно, а там, где скорость движения воздуха на улице больше всего. Для определения нужного места используют розу ветров и информацию о рельефе местности.

Чтобы естественная вентиляция справлялась со своей задачей, надо тщательно рассчитывать ее шахты. Они должны обеспечивать именно такой приток, который обеспечивает требуемые санитарные нормы. Не допускается такое устройство вентиляционных каналов, которое обеспечивает приток менее 3 куб. м на 1 кв. м территории в течение 60 минут. Также требуется учесть норму по созданию микроклимата на одного человека, которая составляет 30 куб. м за те же 60 минут. Если природная вентиляция работает полноценно, скорость воздуха должна составлять от 50 до 100 см за 1 секунду.

Приточно-вытяжная вентиляция. Что такое приточно-вытяжная вентиляция

Данный тип вентиляции представляет собой систему, обеспечивающую постоянный приток свежего и чистого воздуха в помещение и одновременное удаление отработанного воздуха. Приточно-вытяжную вентиляцию устанавливают преимущественно в домах площадью более 100 кв. м.

Существует два вида такой вентиляции для дома или квартиры: моноблочная и наборная. Моноблоки уже полностью готовы к использованию, обладают компактными габаритами и предназначены для установки в квартирах. Наборные установки собираются на месте, обладают большими размерами и монтируются, в основном, в домах.

Устройство приточно-вытяжной вентиляции включает в себя следующие элементы:

1. Воздухозаборная решетка, устанавливаемая снаружи при входе в воздуховод и предназначенная для защиты от мусора, насекомых и грызунов;
2. Фильтры, которые располагаются в воздуховодах и содержат наполнители из угля;
3. Обратный клапан, перекрывающий воздуховод от притока холодного воздуха;
4. Испаритель, предназначенный для охлаждения воздуха летом;
5. Калорифер, подогревающий входящий воздух перед его подачей в комнаты;
6. Вентилятор, который способствует передвижению воздуха по воздуховодам;
7. Воздуховоды – специальные трубы круглого или прямоугольного сечения, предназначенные для транспортировки воздуха;
8. Шумопоглотитель, обеспечивающий приглушение шума работающего вентилятора;
9. Распределительные платформы и решетки, устанавливаемые на выходе в комнаты и предназначенные для подачи воздуха не единым потоком, а тонкими струями;
10. Рекуператор – устройство, позволяющее экономить энергию, идущую на обогрев приточного воздуха;
11. Специальные датчики, которые собирают данные о состоянии микроклимата в доме и следят за работой оборудования;
12. Автоматика, управляющая всей системой и включающая в себя регуляторы скорости вращения вентиляторов и нагрева воздуха.
