Регулировка реле давления для гидроаккумулятора. Как правильно настраивать реле?

Регулировка реле давления для гидроаккумулятора. Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней — две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая — разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения «+» и «-«, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Как поднять давление в насосной станции. Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина . Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой) . Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой) . Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром . Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан . Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры , имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Таблица давления гидроаккумулятора. По какому принципу выставляется давление

Итак, мы уже уяснили, что различаются гидробаки только своим предназначением – для холодной сети или горячей. Объём корпуса при настройках значения не имеет, поэтому давление в гидроаккумуляторе 24 литра будет такое же, как и в случае со столитровым бачком.

• Больше объём (форма корпуса вообще значения не имеет) – значит, больше воздуха. Соответственно, больше поместится и воды. Баланс производителем всё равно соблюдён, и давление в воздушной полости будет одинаковым в любой ёмкости (стандартно это 1,5 бар).

Объём и форма значения не имеет Источник pumpekhoob.com

• При выключенном насосе рабочее давление в сети должно быть вдвое выше, чем при включенном. Однако оно ни при каких обстоятельствах не должно превышать тот предел, что заявлен для данного прибора производителем.

• При необходимости заводские настройки можно изменить – как именно, зависит от структуры системы. Если это трубопровод, подающий в дом воду из колодца, настройка гидроаккумулятора обычно осуществляется в соответствии с заводскими параметрами устанавливаемого на него датчика давления.

Насос на скважине, присоединённый к гидроаккумулятору Источник de.decorexpro.com

• Чаще всего диапазон варьируется между 1,4 и 2,8 бар. Давление в гидроаккумуляторе 100 литров на холодную воду (или любом другом по объёму бачке) настраивают на 0,2 бара ниже (оба показателя). Это даёт возможность избежать ненужных скачков давления при включении кранов или использующих воду сантехнических приборов.
• Если в системе установлен ещё один бачок – на горячей воде, то его настройки ориентируют уже не на своё реле, а на аккумулятор холодной воды, с уменьшением на всё те же 0,2 бара.
• Соблюдение такого разрыва – важный момент, потому что при более высоком давлении в горячем трубопроводе, на автоматическом воздухоотводчике постоянно будет смещаться поплавок и запускать воздух внутрь, чего нельзя допускать.

Совет! Чтобы получить точно заданные параметры давления, уже имеющийся в баке воздух следует полностью стравить, и только потом накачивать до нужного предела.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/regulirovka-rele-davleniya-vody-dlya-gidroakkumulyatora-rabochie-elementy-prisposobleniya-i

Подключение гидроаккумулятора и реле давления. Как устроено водопроводное реле давления

Механические реле давления имеют весьма простое устройство. Патрубок с резьбовым соединением для подключения к водопроводной системе напрямую сообщён с небольшой камерой, в которой установлен подвижный поршень со штоком. Высота поднятия поршня напрямую зависит от текущего давления в системе.

Устройство реле давления воды: 1 — крышка; 2 — корпус; 3 — гермовводы кабеля; 4 — патрубок для соединения с водопроводной системой; 5 — клеммы для заземления; 6 — клеммы для электрических подключений; 7 — гайка регулировки разницы давлений; 8 — гайка регулировки давления отключения

Реле работает в определённом диапазоне между минимальным и максимальным рабочим давлением, границы устанавливаются усилием регулировочных пружин. Падение давления в водопроводе — единственный признак, по которому автоматика может понять, что один из водоразборов открыт и система нуждается в подпитке.

Поэтому при падении давления ниже минимальной отметки, когда усилие пружины выше сопротивления поршня, механика замыкает цепь питания насоса и включает его. Когда давление в системе, передаваемое через подвижный шток, становится равным усилию пружины, механизм отбрасывает контактную группу и насос выключается.

Принцип работы реле давления

Электрические контакты, коммутирующие цепь питания, связаны с регулировочными пружинами замысловатым механизмом. Для исключения пробоя от цепи питания часть механизма выполнена диэлектрическими материалами. Контактная группа и механика скрыты внутри корпуса, пользователю доступны лишь ряд винтовых зажимов для подключения проводов.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/podklyuchenie-nasosa-s-avtomatikoy-i-gidroakkumulyatorom-princip-raboty

Как настроить реле давления воды. Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX ) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения ( P_вкл ) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения ( P_выкл ) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления ( ΔP ) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе» ), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Регулировка давления насосной станции. Виды насосов:

1. Поверхностный. Он располагается на поверхности устройства без погружения в жидкость. Процесс забора происходит при помощи водозаборного шланга.
2. Самовсасывающий. Предназначен для перекачки любых жидкостей методом погружения всасывающего патрубка шлангом.
3. Погружной. Устанавливается ниже уровня перекачиваемой жидкости для её подъёма с большой глубины.

Гидроаккумулятор – один из важных элементов насосной станции. С его помощью система обеспечивает бесперебойную подачу жидкости, поддерживает указанное давление воды и защищает насосную станцию от гидроудара в момент запуска насоса. Гидроаккумулятор состоит из: металлического резервуара, эластичной мембраны. На баке под защитной крышкой располагается ниппель, с помощью которого происходит закачивание и выпуск воздуха.

Штуцер – деталь для соединения трубопровода. С его помощью обеспечивается гидравлическая связь между насосом и гидроаккумулятором. В большинстве насосных станций как компактных, так и сборных, используется пятивыводной штуцер.

Манометр – прибор для измерения жидкости или газа в замкнутом резервуаре. На основе полученных замеров производятся действия по настройке реле системы при помощи реле давления.

Коммутационная коробка – элемент системы, отвечающий за питание насоса. Производит коммутацию проводов, для дальнейшей защиты узлов соединения.

Реле давления – компонент, отвечающий за автоматические опции насосной станции. Все элементы питания проходят через реле, а уже после попадают в коммутационную коробку.

Регулировка реле давления насосной станции. Выводы и полезное видео по теме

Как правильно настраивать реле давления:

Простыми словами о реле давления для гидроаккумулирующих баков:

Как в насосной станции отрегулировать реле давления:

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить. Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.

У вас есть личный опыт настройки реле давления или возникли вопросы, пишите в блоке с комментариями ниже. Наши эксперты обязательно помогут вам разобраться в выборе и настройке этого прибора для максимального повышения эффективности функционирования вашей системы водоснабжения либо отопления.

Настройка реле давления рдм-5. Реле давления Джилекс — характеристики и регулировка

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может — это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Технические характеристики

• Напряжение электропитания — стандартные 220В, подающиеся из общедомовой сети.
• Диапазон рабочих температур РДМ — от нуля до +40оС.
• Рабочее давление, на которое рассчитана эксплуатация данного прибора, составляет от 1 до 4,6 атмосферы.
• Стандартные заводские настройки рабочего давления — от 1,5 до 2,8 атмосферы.
• Минимальная величина перепада давления, при котором прибор будет срабатывать — порядка 1 атмосферы.
• Размер внутреннего диаметра крепёжных патрубков — четверть дюйма.

Реле давления РДМ-5 — инструкция по регулировке

Принцип работы реле состоит в автоматическом понижении давления воды в трубопроводной системе, когда данный показатель достигает опасной величины.

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром — в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

1. Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
2. Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
3. Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.

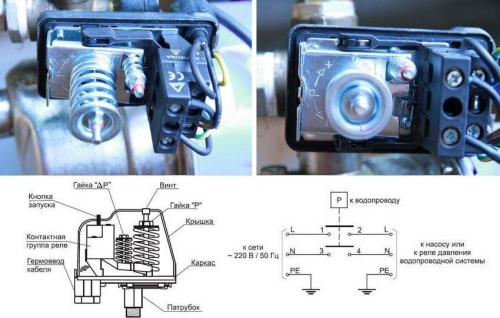

4. Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами — одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении — этот предел понижается.
5. При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте — 1 атм.
6. Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
7. Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. — нижний, а 2,9 — верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям,рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм.В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.
