Устройство межэтажных перекрытий в деревянном доме. Крепление балок к стене

28.07.2022 в 06:54

Устройство межэтажных перекрытий в деревянном доме. Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Устройство межэтажного перекрытия. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

  • несущие балки;
  • направляющие бруски;
  • черновой потолок;
  • основа пола верхнего этажа;
  • утеплитель;
  • гидроизоляция;
  • декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Источник: https://doma-na-veka.ru/stati/shema-mezhetazhnogo-perekrytiya-v-derevyannom-dome-perekrytiya-doskami-200-na-50-i-drugie

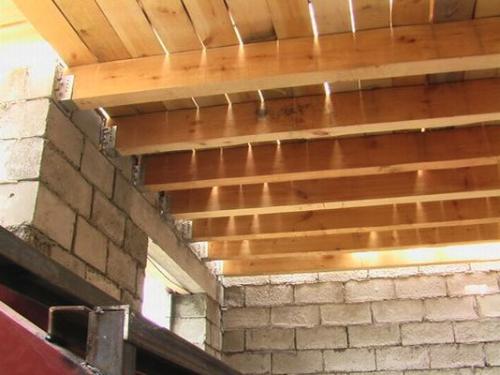

Перекрытия в деревянном доме конструкция. Деревянные балки перекрытия - размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

Перекрытия в деревянном доме конструкция. Деревянные балки перекрытия - размеры и нагрузки

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Перекрытия в деревянном доме конструкция. Деревянные балки перекрытия - размеры и нагрузки

  1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

Перекрытия в деревянном доме конструкция. Деревянные балки перекрытия - размеры и нагрузки

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Источник: https://doma-na-veka.ru/novosti/derevyannoe-perekrytie-chastnogo-doma-stoit-li-pokupat-nedvizhimost-s-takimi-perekrytiyami

Перекрытие второго этажа по деревянным балкам. Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

  • Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
  • Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м2, а для чердака от 105 кг/м2.

Деревянные балки будут прогибаться

  • Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
  • Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
  • Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Деревянные перекрытия в кирпичном доме. Квартиры с деревянными перекрытиями

Устройство межэтажных перекрытий в деревянном доме. Крепление балок к стене 03

«Здравствуйте, Татьяна Васильевна. Меня зовут Ирина. Мне с мужем необходима ваша профессиональная консультация риэлтора по купле-продаже вторичной недвижимости , а точнее по приобретению квартиры с деревянными перекрытиями. Вкратце изложу нашу ситуацию: мы уже достаточно продолжительно время присматриваем себе квартиру на вторичке. Вы только не подумайте, что нам очень сложно угодить, но по опыту наших изысканий получается так, что либо квартира хорошая и при этом район не тот, либо район подходит, а квартира не дотягивает под наши требования или полностью нас не устраивает. При этом мы располагаем достаточным по московским меркам бюджетом для покупки жилья в 18-20 млн рублей.

Так вот, совсем недавно нам на глаза попался прелюбопытнейший вариант в сталинском доме - достойный нашего внимания, как нам показалось на первый взгляд, во всех отношениях. Приемлемая цена, престижный район, удачное местоположение дома в глубине массива, этажность здания, общая площадь, количество комнат и функциональная планировка, непосредственная близость к метро, шикарный вид из окна в тихий уютный двор, высокие потолки больше 3-х метров, впечатляющая архитектура — по предварительным исходным данным в объявлении всё сходилось, ну, прямо, как мы мечтали!

Нас это предложение не просто заинтересовало - мы, конечно же, что тут скрывать, загорелись этой квартирой. Но просмотр объекта в живую охладил наш пыл. О том, что дом без лифта, нам было известно заранее и сей факт не имел для нас принципиального значения - мы даже рады лишний раз прогуляться пешком по лестнице на 5 этаж. Нас насторожило совсем другое. В результате переговоров с собственником и его представителем выяснилось, что многоквартирный дом имеет не железобетонные, а смешанные/деревянные перекрытия.

Для нас эта новость, если честно, была как ушат холодной воды — хотя даже после этого мы не отказалась от своего намерения и настроены решительно, лишь быть может чуточку сомневаемся в правильности своего поступка. Психологическое состояние, в котором мы пребываем, уверена знакомо многим — и хочется и колется! До конца не можем понять как это расценивать - чего-то боимся, а чего не знаем! Обрывочные сведения, слухи, домыслы, кочующие во всемирной паутине по предмету обсуждения, ясности в вопрос не внесли — вроде бы это «плохо/не совсем хорошо», а вот чем конкретно плохи или чреваты деревянные перекрытия в квартире не совсем понятно?!

Хотелось бы получить достоверную информацию по интересующему нас вопросу, как говорится из первых рук, и узнать ваше мнение как специалиста в этой области, как эксперта рынка вторичной городской недвижимости, что вы можете подсказать или посоветовать на этот счёт: Стоит ли покупать квартиру с деревянными перекрытиями или всё же отказаться от покупки сталинки? Встречались ли в вашей практике или в практике ваших коллег варианты купли-продажи таких сложных неоднозначных объектов? Может у кого из ваших знакомых или клиентов есть личный опыт проживания в квартире с деревянными или смешанными перекрытиями и они могут предоставить полезный правдивый отзыв? Какие могут быть риски, угрозы или негативные последствия в будущем, трудно ли будет в дальнейшем продать квартиру с деревянными перекрытиями?»

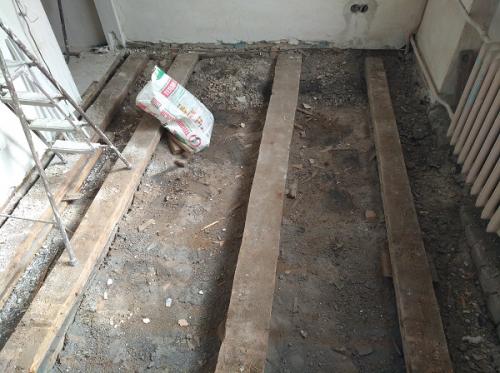

Устройство межэтажных перекрытий в деревянном доме. Крепление балок к стене 04

Для полноты ощущений, с начала предлагаю рассмотреть потребительские качества подобного рода жилья, явные преимущества и недостатки, так сказать, плюсы и минусы квартир с деревянными перекрытиями.

Слабые стороны:

  • Из-за конструктивных особенностей зданий подобного типа существует ряд ограничений по проведению ремонтно-строительных работ, которые касаются непосредственно потолка и пола. В доме с деревянными перекрытиями, крайне проблематично, а во многих случаях практически не возможно, например, произвести стяжку пола из-за огромной нагрузки на несущие балки.
  • Межкомнатные и межквартирные перегородки часто выполнены по каркасной технологии с заполнением пустот шлаком. В домах с деревянными/смешанными перекрытиями очень хорошая слышимость.
  • Общая усталость жилищного фонда, инженерных сетей и коммуникаций: регулярные аварии из-за гнилых труб, постоянные отключения подачи электроэнергии по причине коротких замыканий, бесконечные косметические и капитальные ремонты.
  • Многоквартирные дома с деревянными перекрытиями — объекты с повышенным уровнем пожароопасности. Страховщики, если и выдают полис, то с повышенным коэффициентом. В случае возникновения пожара в одной из квартир, весь дом может вспыхнуть как спичка и выгореть дотла.
  • Риск сноса и переселения существует даже, если дом включен в реестр памятников архитектуры и объектов культурного наследия. Заинтересованный инвестор ни перед чем не остановится. Самый популярный предлог — плановая реконструкция исторического здания..

Деревянные перекрытия в частном доме. Выбор звукоизолятора

В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.

Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.

Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:

  • Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.
Вермикулит Источник prom.st
  • Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
  • Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.

Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.

Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.

Изоляция пола с керамзитом и дощатым настилом Источник saucyintruder.org

Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.

Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.

В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:


Деревянные перекрытия с утеплением в домах из разных материалов

Коротко о главном

Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.

Самым распространенным вариантом считается минеральная вата в различном исполнении.

Деревянное перекрытие между первым и вторым этажом. Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.
