Вентиляция в частном доме и квартире. №1. Требования к вентиляционным трубам
Хорошо, если обустройство вентиляционной системы происходит на этапе строительства дома , ведь в этом случае воздуховоды можно спрятать, и они не будут нарушать эстетику помещения. Каналы допускается выкладывать кирпичом , но это долгий процесс. Сегодня, в основном, используются, специальные вентиляционные трубы, которые упрощают и ускоряют весь процесс монтажа.
Отметим, что чаще всего вентканалы в частном доме необходимы для выведения воздуха . Однако, если необходимо взять все движения воздуха под максимальный контроль, обустраивается принудительная приточно-вытяжная вентиляция . Это сложная система, но в этом случае трубы понадобятся и для того, чтобы подводить свежий воздух с улицы .
Выбор материала воздуховода и его диаметра зависит от массы факторов. Прежде всего, это тип помещения и особенности воздуха, который необходимо отводить (температура, химический состав и т.д.). Как бы там ни было, и на какой бы вариант ни пал бы ваш выбор, существует ряд требований, которым должен отвечать воздуховод:
- идеальная герметичность;
- способность обеспечить свободное прохождение воздушного потока конкретного объема и с заданной скоростью;
- безопасность для здоровья людей (нетоксичность) и минимальный уровень шума во время прохождения воздушных масс;
- если трубы не будут скрыты, то важны еще и декоративные качества.
Вентиляционные трубы производятся из металла и пластика , причем последний сегодня используется все чаще. Выпускаются изделия с круглым и прямоугольным сечением , разных размеров. Соединяются отдельные участки благодаря отводам, соединителям, тройникам, фланцам и прочим элементам. Благодаря широчайшему выбору труб и соединяющих изделий можно выстроить вентиляционную систему любой сложности. Всё необходимое для организации вентиляции жители Москвы и области могут найти в интернет-магазине ГдеМатериал. Вентиляция обустраивается на долгие годы, поэтому лучше обратиться к проверенному поставщику, который обеспечивает помощь в выборе, выгодные цены и оперативную доставку.
Самая простая вентиляция в доме. Принцип естественной вытяжки
Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:
- Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
- Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
- Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

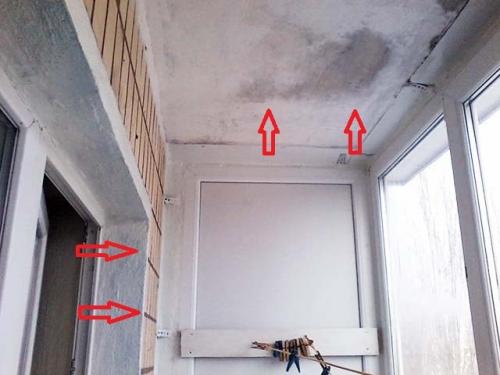

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги
Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.
Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.
Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.
Вентиляция в частном доме своими руками. Делаем вентиляцию в частном доме своими руками
Вентиляционная система разрабатывается на этапе проектирования частного дома. Необходимо учесть нормы расхода воздуха и особенности вентилирования разных помещений. В приоритете.
Если старая жилая постройка не имеет вентиляции, то необходима установка приточных и вытяжных узлов. Схему вентиляционной системы разрабатывают с учетом норм СНиП для каждого помещения.
В данной статье мы узнаем о видах и схемах вентиляции, особенностях вентилирования различных помещений (, кухня, чердак, подвал и т.д.), разберем пошагово процесс установки вытяжки и фановой трубы, как обустроить своими руками приточно-вытяжную вентиляционную систему.
Предлагаем ознакомиться с инструкцией как сделать.
Нормы расхода воздуха
Объем воздухообмена в жилых помещениях регламентирован нормативными документами: СНиП 41-01-2003 и СП 60.13330.2010 .
В зависимости от целевого назначения, для каждой комнаты установлена кратность замены всего объема воздуха за единицу времени.
Показатель кратности за 1 час :
- кухня – 12;
- жилые комнаты – 1;
- хозяйственные помещения – 0,2.
- совмещенный санузел – 50 м3/час;
- кухня с электроплитой – 60 м3/час;
- кухня с газовой плитой – 90 м3/час.
ГОСТ 30494-2011 регламентирует нормы углекислого газа для нормального пребывания человека в комнате. Уровень CO2/1 м3воздуха должен составлять 400-600 ppm.
Виды вентиляционных систем
В частном жилом здании для воздухообмена своими руками можете обустроить 3 вида вентиляции: естественную, принудительную и смешанную.
Раньше дома возводили без вентиляционных систем. Воздухообмен осуществлялся за счет естественного вентилирования через специальные щели в деревянных окнах, дверях, сквозное отверстие над газовой плитой на стене кухни.

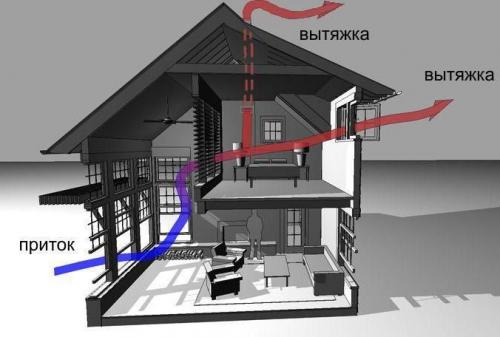

Сейчас устанавливают приточные и вытяжные клапаны. Работает схема естественной вентиляции просто: холодные свежие потоки поступают с улицы в нижней части стены, а теплый грязный воздух отводится через вытяжное отверстие под потолком.
В современном домостроении естественное вентилирование не используется с 2004 года. Частные дома проектируют с принудительной системой. Воздухообмен выполняется методом механического принуждения движения воздушных потоков вентиляторами. Перемещаются они по заданной схеме в расчетном объеме.
Смешанная вентиляция – это система с вентилятором на притоке или вытяжке. Один поток перемещается принудительным путем, а другой – естественным способом.
Вариант распространен, когда стоит вопрос, как сделать вытяжку в старом доме. Естественный приток предусматривают через окна или воздушный клапан. Механическое отведение воздуха организовывают через кухонную вытяжку над печью или оконный вентилятор.
Схемы вентиляции
По общему устройству вентиляция бывает канальная и бесканальная. Для обустройства канальной схемы своими руками придется прокладывать воздуховоды по всем комнатам дома.
Естественная вентиляция в частном доме. Особенности принудительного воздухообмена
Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.
Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.
Описание варианта механической вентиляции
Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.
Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.
Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.
Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой
Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.
Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.
Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.
Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома
Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.
Механическая вентиляция с рекуперацией тепла

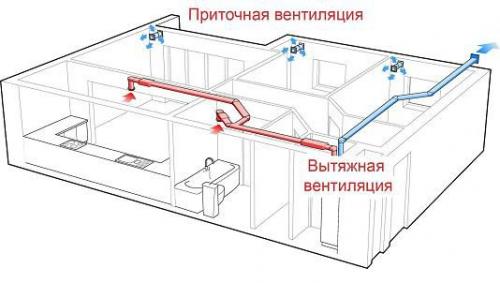

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.
До необходимой температуры воздушные массы нагреваются в электрическом/ водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.
Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.
Вентиляция в частном доме через стену. Выбор вытяжки для кухни частного дома

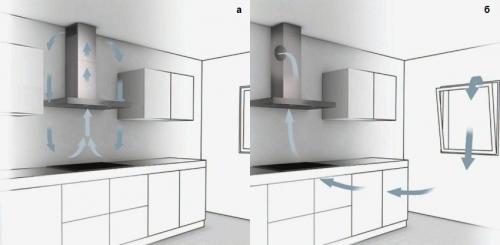

Схема движения воздушного потока на кухне с фильтрацией (а) и вытяжной вентиляцией (б)
Вытяжки различаются по принципу действия:
- Проточные. Это стандартный вариант. Устройство подключают к вентшахте, сквозь которую загрязненный воздух принудительно выводится наружу через крышу или стену.
- Рециркуляционные. Если невозможно обеспечить вывод воздуха наружу, то решение проблемы — приборы, работающие в режиме рециркуляции. Воздух проходит через фильтры и возвращается в помещение. Для этого варианта обязательно наличие окна с форточкой или хотя бы одной открывающейся створкой. Фильтр необходимо периодически чистить.
- Комбинированные. Эти устройства могут работать и в проточном, и в рециркуляционном режиме.
Советы по выбору кухонных вытяжек для частного дома:
- Главный параметр подбора подходящего вытяжного оборудования — производительность. Ее определяют с учетом площади кухни, высоты потолка, предполагаемой нагрузки (как часто и много нужно готовить).
- Дешевые приборы эффективно работают только при подключении к коротким горизонтальным вентканалам с выводом в стену.
- Стандартная ширина вытяжек — 50, 60 или 90 см, подходящую подбирают под размеры помещения и варочной панели. Купол не должен быть уже плиты. Мощность от ширины не зависит.
- Дизайн купола должен сочетаться с материалом и стилем оформления кухонной мебели. Возможен заказ вместе с гарнитуром. В продаже есть встраиваемые вытяжки. Для них изготавливают специальный шкаф. Приборы этого типа устанавливают одновременно с мебелью. Можно заказать также с кухонным гарнитуром декоративные панели, за которыми будет спрятан воздуховод.
Приобретать подобную вещь стоит в специализированном магазине, например в этом .
Как сделать вентиляцию в уже построенном частном доме. Естественная
Для создания естественной вентиляции частного дома необходимо лишь проделать в его стенах отдушины и создать вытяжной вентканал. Этот вариант наиболее прост и быстр в реализации. Достаточно еще на стадии строительства коттеджа предусмотреть отверстия для поступления и выхода воздуха. А если здание уже построено, то проделать их в стеновых конструкциях также не слишком сложно.
Среди преимуществ естественной вентиляции особо выделить стоит:
- дешевизну монтажа;
- высокую надежность и полную энергонезависимость системы;
- отсутствие необходимости в сложном обслуживании;
- бесшумность работы.
Естественная вентиляция не перестанет работать при перебоях в электроснабжении. В ней нет механизмов, которые способны сломаться в неподходящий момент или шуметь при функционировании.
Естественная вентиляция с применением вентшахт
В числе недостатков системы вентиляции с естественной тягой:
- отсутствие фильтрации и очистки воздушных масс от пыли, запахов и пыльцы;
- повышение шумности в доме за счет наличия в стенах дополнительных отверстий;
- сложность регулировки вентиляции по объему воздухообмена;
- увеличение потребления тепла на обогрев помещений зимой из-за поступления в больших объемах холодного воздуха с улицы;
- зависимость тяги от внешних атмосферных факторов.
Эту схему вентиляции рекомендуется использовать, когда коттедж стоит далеко от автомагистралей и в чистой местности. То есть там, где нет необходимости в дополнительной очистке приточного уличного воздуха и нет сильного шума. В большинстве остальных случаев стоит присмотреться к варианту с вентилятором.
Для создания естественной вентиляции частного дома необходимо лишь проделать в его стенах отдушины и создать вытяжной вентканал. Этот вариант наиболее прост и быстр в реализации. Достаточно еще на стадии строительства коттеджа предусмотреть отверстия для поступления и выхода воздуха. А если здание уже построено, то проделать их в стеновых конструкциях также не слишком сложно.
Преимущества естественной вентиляции
- Естественная вентиляция не перестанет работать при перебоях в электроснабжении. В ней нет механизмов, которые способны сломаться в неподходящий момент или шуметь при функционировании.
Недостатки системы вентиляции с естественной тягой
- Эту схему вентиляции рекомендуется использовать, когда коттедж стоит далеко от автомагистралей и в чистой местности. То есть там, где нет необходимости в дополнительной очистке приточного уличного воздуха и нет сильного шума.
- В большинстве остальных случаев стоит присмотреться к варианту с вентилятором.
Также можно использовать вентшахт для дополнительной вентиляции.

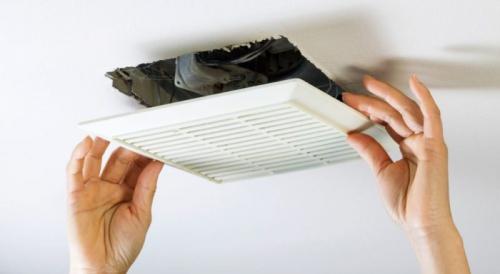

Вентиляция в частном доме через потолок. Естественная вентиляция в частном уже построенном доме: схема

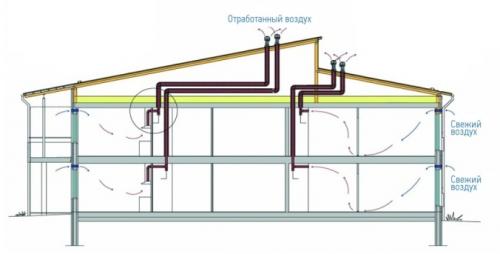

Пройдя по всем этим вопросам, нужно набросать схему будущей вентиляции. Общий принцип: из каждого помещения (или двух смежных) на одном этаже устанавливается выводной воздуховод. Начало он берет в помещении с вентиляционной решетки. Выводной воздуховод входит в вертикальный транзитный канал, через который воздух движется к точке выброса на кровле. Воздуховоды прокладывают внутри дома для того, чтобы избежать конденсирования влаги внутри при низкой температуре.
При составлении схемы нужно учесть размещение мебели, трассы уже существующих коммуникаций: электрики , сантехники, отопления, чтобы их не повредить при прокладке воздуховодов.
Немаловажным будет то, где пройдут транзитные воздуховоды через вышележащие этажи от пола до потолка или под потолком. Хорошо, если их можно расположить в нежилых помещения, гардеробных или кладовых. Тогда не пострадает интерьер жилых комнат с постоянным проживанием.
- Продумывая схему прокладки воздуховодов, нужно пройтись по всем помещениям и представить, как и где они пройдут. Также сразу необходимо решить, как их декорировать в уже отремонтированных помещениях. Если они пойдут под потолком, то их можно зашить гипсокартоном ,затем отшпатлевать и покрасить в цвет потолка. В случае вертикальных труб, также можно рассмотреть вариант зашивки ГВЛ с последующей окраской, оклейкой обоями или другим вариантом в соответствии с настоящей отделкой.
- На схеме для более точного процесса закупки комплектующих нужно указать длину труб, все тройники, повороты (отводы) , прикинуть углы поворота труб для точного приобретения отводов, предусмотреть количество крепежных хомутов (приблизительно через 1 м) . И не забыть диаметры и количество вентиляционных решеток и переточных каналов внешних стен.
Для того, чтобы естественный выброс воздуха из всех помещений одного этажа был равномерным, вентиляционные отверстия в них должны располагаться на одном уровне, тогда сила тяги в каждом отдельном канале будет одинаковой.
Чтобы не портить интерьер многих комнат, стоит расположить вертикальные или горизонтальные каналы блоками вместе в одном помещении, если это возможно.
Так как для кухонь и санузлов требуется больший воздухообмен, чем для жилых комнат. Поэтому на кухне устанавливают кухонную вытяжку. Для санузлов (туалета и ванной комнаты) лучшим образом подойдут настенные вентиляторы вместо вентрешеток. В таком случае можно говорить о смешанном естественно-принудительном устройстве домовой вентиляции.
Чтобы не было перетока загрязненного воздуха из этих помещений, вентканалы от них прокладывают отдельно. Или совмещает вентканалы санузлов, исключая жилые помещения. При таком объединении нужно установить обратный клапан в трубах. Тогда неприятный запах при обратном токе не попадет внутрь.
