Инфракрасный пленочный теплый пол. Недостатки оборудования

Инфракрасный пленочный теплый пол. Недостатки оборудования

У инфракрасных моделей теплого пола есть минусы. Тонкую поверхность изделия при неаккуратной установке можно порвать. В зонах, где стоит отопительная система, запрещено располагать тяжелые предметы (мебель), иначе существует риск разрушения.

Инфракрасный теплый пол работает от электричества. Конструкция потребляет много энергии, поэтому лучше запитывать от индивидуальной линии. Автоматическое защитное отключение и заземление уберегут пользователей от опасности при эксплуатации.

Многослойная конструкция Источник diy.ru

Зависимость от электричества создает некоторые ограничения на функциональность инфракрасного теплого пола. При частом обесточивании не стоит ждать надежной работы техники. Если водяной контур можно подключить к автомобильному аккумулятору, то ИК-устройства потребляют слишком много энергии.

КПД у пленочного инфракрасного теплого пола ниже, чем электрических и водяных моделей. Оборудование не сможет заменить полноценное отопление в крупных помещениях. ИК-система станет комфортным дополнением, а не альтернативой батареям. С обогревом справится только мощная техника, которая потребляет много энергии и увеличивает коммунальные платежи.

Инфракрасная пленка под полом прогревает напольное покрытие и конструкции, расположенные над ней. При постоянной высокой температуре деревянная мебель сохнет, деформируется и потеряет первоначальные качества. Чтобы нейтрализовать минус, под предметами интерьера не должно стоять оборудование.

Оплата счетов за свет Источник жкс3кир.рф

Инфракрасную пленку монтируют на идеально ровное покрытие. При укладке под мягкую основу придется дополнительно установить промежуточный прочный слой. В роли защиты используют древесноволокнистые плиты или фанеру, что увеличивает строительный бюджет.

Как выбрать и самостоятельно смонтировать инфракрасный теплый пол.

Особенности взаимодействия с ламинатом

Теплый ИК-пол совместим с плиткой и линолеумом. Не каждая доска подходит под горячую поверхность. Например, модели из ПВХ делают из полимеров, устойчивых к нагреванию. В составе МДФ-ламината присутствует смола формальдегида, которую используют в качестве скрепляющего ингредиента.

Вещества безвредны при комнатной температуре (20-27 С), но начинают выделять испарения при нагреве. Рабочий режим инфракрасного пола – 45-55 С. При меньших значениях оборудование не прогреет напольное покрытие.

Особенности взаимодействия Источник uutvdome.ru

Ламинат под воздействием тепла может деформироваться. Слишком тонкие доски высыхают, теряя форму и выгибаясь. При постоянном обогреве отделочный материал потеряет декоративные и эксплуатационные характеристики.

Чтобы ламинат без проблем взаимодействовал с инфракрасной системой, важно правильно подобрать модель. Опасного формальдегида нет в напольном покрытии с классом Е1 и Е0. Даже при максимальном нагреве такие доски не станут испарять токсичные вещества.

Чтобы ламинат не деформировался под инфракрасным полом, отдают предпочтение моделям с высоким классом износоустойчивости (31 и более). Ламели не искривятся и сохранят первоначальный вид при постоянном воздействии увеличенной температуры. На этикетке отделочного материала должна присутствовать маркировка теплой системы – значок с изогнутой трубой.

При покупке ламината под инфракрасный пол рекомендуем остановить выбор на моделях с замковым соединением. Если доски склеивать, то после фиксации создается очень жесткая поверхность. При перепадах температур и постоянном физическом воздействии соединяющий слой разрывается, что портит декоративность отделочного материала.

Пленочный теплый пол, какой лучше. Для начала разберем, что это такое инфракрасный плёночный тёплый пол? И в чём его преимущество? Инфракрасный пленочный теплый пол - это категория электрических систем обогрева нового поколения, представляющая собой тонкую

термопленку , нагревательными элементами которой являются полосы карбона (углерода), изолированные специальным слоем, который обеспечивает защиту от внешних физических воздействий.

Преимущество инфракрасного обогрева в том, что он не поглощает кислород, экономичен, благотворно влияет на здоровье и воспринимается человеком как наиболее комфортный вид обогрева .

Как известно, организм человека является носителем инфракрасного тепла, вырабатывая волны от 6 до 20 мкм. В свою очередь, инфракрасный теплый пол имеет длину ИК-волны от 5 до 20 мкм. Поэтому вырабатываемое им тепло является биологически оптимальным для человека и оказывает положительное воздействие на здоровье.

Инфракрасный пленочный пол не создает конвекционных потоков (в отличии от радиаторного отопления) и не поднимает в воздух пылевые отложения , которые способны негативно сказаться на здоровье аллергиков и астматиков.

Радиаторные системы отопления построены по принципу конвекции . Тёплый воздух, исходящий от радиатора, стремится к потолку, остывает, затем опять попадает в радиатор. Поэтому, температура у потолка всегда выше, чем у пола. Такое распределение температуры не благоприятствует созданию оптимальной температуры для человека .

При использовании тёплого плёночного пола происходит равномерный нагрев покрытия , температура которого выше, чем у поверхности потолка.Такое распределение температур считается идеальным для создания комфорта человеку: 22°С у ног, 18°С у головы .

Также к преимуществу тёплого пола можно отнести низкую температуру теплоносителя, что нехарактерно для радиаторных систем отопления. Тепловой поток, исходящий от пола, составляет 40-220 Вт на квадратный метр, температура теплоносителя при этом составляет лишь 30-50°C.

Из-за своих конструкционных и технических параметров (плавное нарастание и равномерное распределение температуры, ограниченная габаритная мощность) инфракрасный теплый пол идеален для отопления покрытий из ламината, дерева, линолеума или ковролина.

Обязательно применение терморегулятора для ограничения температуры покрытия ниже рекомендуемых производителем.

Потребление электричества таким полом при установочной мощности 220 Вт/ м. кв. составит порядка 50 Вт/ час на 1 метр квадратный, а при использовании программируемого терморегулятора ещё меньше.

Диапазон потребления электроэнергии варьируется в зависимости от температуры нагрева, вида нагрева (отопление помещения либо поддержание температуры пола), теплопотерь в самом помещении и составляют от 30 до 80 Вт/ м. кв.

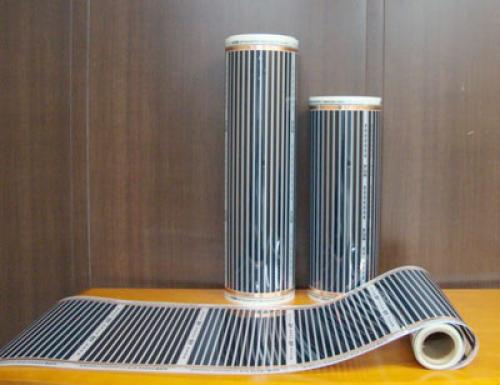

Теплый пол инфракрасный монтаж. №1. Конструкция пленочного теплого пола

Пленочный теплый пол дает инфракрасное излучение и нагревает не воздух, как другие системы теплых полов , а окружающие предметы. Тепло, полученное таким образом, можно сравнить с солнечным теплом, поэтому его называют максимально безвредным и даже полезным для здоровья человека. Инфракрасные лучи испускаются угольными полосками шириной 16 мм, а электрическая энергия к ним подходит по медным шинам с серебряным покрытием, благодаря чему и осуществляется нагрев. Пленку ламинируют с двух сторон полимером, который защищает элементы нагревательной конструкции от влаги и механических воздействий и предотвращает возможные возгорания.

Благодаря особенностям конструкции и плотному расположению нагревательных элементов нагрев осуществляется намного более равномерно , чем при использовании  водяного или обычного электрического теплого пола. Более того, так как пленка состоит из отдельных независимых друг от друга элементов, выход из строя одной из частей не повлечет за собой поломку всей системы — достаточно будет заменить поврежденный участок, и даже до его замены остальная часть пленки будет продолжать излучать тепло.

Кроме самих пленочных панелей, в систему инфракрасных теплых полов также входят термодатчики и терморегулятор . Назначение этих элементов понятно из названия: датчики фиксируют температуру пола, а регуляторы, которые бывают самых разных модификаций, позволяют отслеживать показания датчиков и настраивать степень их нагрева. Терморегулятор, устанавливают на стену, причем вблизи от выключателя или розетки, чтобы было легче подводить питание . Если мощность теплого пола будет выше 2 кВт, то необходимо будет подключить систему через отдельный автомат защиты.

Карбоновые элементы могут похвастаться КПД на уровне 98%, они эффективно превращают электрическую энергию в тепловую. При организации нормальной теплоизоляции потребление электроэнергии будет на уровне 35-50 Вт/м²*ч.

Инфракрасный теплый пол плюсы и минусы. Плюсы и минусы инфракрасного теплого пола

И пленочный, и стержневой теплый пол – вполне достойные кандидаты для вашего дома или квартиры. Что же они из себя представляют, и к чему нужно быть готовым при их использовании?

Пленочный теплый пол

Инфракрасный пленочный теплый пол представляет из себя нагревательную систему на основе тонкого полимера с нанесением на него карбоновой или графитной пасты и медных токоведущих шин.

Достоинства:

• Отсутствует необходимость в устройстве специальной стяжки для укладки. Рулон расстилается прямо под покрытие пола. Поэтому пленка так популярна для создания теплого пола под ламинат .
• При повреждении фрагмента работоспособность остального пола не нарушается. Это связано с блочным нанесением проводников.
• По сравнению с кабельными полами, потери тепла значительно ниже, а значит и расход электроэнергии теплого пола меньше.
• На модели со свойством саморегуляции можно ставить низкую мебель не боясь возникновения перегрева.

К минусам пленки относятся:

• Для пленочного теплого пола возможна лишь «сухая» укладка, так что на основе пленки не получится сделать теплый пол под плитку ;
• Невозможность укладки во влажных помещениях.

Стержневой теплый пол

Инфракрасный стержневой теплый пол представляет из себя карбоновые стержни в мате, соединенные между собой с помощью медных кабелей.

Существует два вида стержневого инфракрасного пола:

• Стандартный (мощностью 130 Вт/м2) для теплых комнат;
• Повышенной мощности (160 Вт/м2) для обогрева более холодных комнат.

Преимущества стержневой системы

• используется под любой вид напольного покрытия;
• возможность устанавливать тяжелую мебель в любом месте без опасности перегрева системы отопления;
• экономичность ввиду равномерного распределения тепла;
• саморегулирование нагрева отдельных участков, что выравнивает температуру воздуха в помещении;
• карбоновые стержни долговечны (например, Unimat дает на свою продукцию 20 лет гарантии);
• при выходе из строя одного из участков остальные сохраняют работоспособность (нагревательные элементы подключены параллельно);
• пониженные теплопотери по сравнению с кабельными системами;
• быстрый нагрев – всего 2-3 минуты;
• небольшая толщина (3 см) лишь немного уменьшает высоту помещения.

Недостатки ИК-стержней

1. главный недостаток – более высокая по сравнению с другими видами теплых полов стоимость;
2. из-за хрупкой конструкции матов с карбоновыми стержнями их монтаж предпочтительнее доверять профессионалам.

Таким образом, взвесив все плюсы и минусы, вы сможете выбрать подходящий для себя тип теплого пола, а если нужна помощь в выборе конкретной модели – мы с радостью поможем. Звоните!

Источник: https://doma-na-veka.ru/novosti/infrakrasnye-poly-pod-laminat-osobennosti-vzaimodeystviya-s-laminatom

Инфракрасный теплый пол горит. В каких случаях горит ИК пленка

Технология монтажа инфракрасного (ИК) пленочного пола является не сложной процедурой, которая под силу даже неискушенному в электрических делах пользователю. Тем не менее, она требует особого внимания и тщательного следования инструкциям производителя. Несмотря на то, что в интернете есть много видеороликов и письменных рекомендаций, даже профессиональные мастера нередко допускают грубые ошибки, приводящие к выходу из строя инфракрасной пленки и другим негативным последствиям.

В рамках этой статьи мы попытались собрать наиболее распространенные ошибки монтажа теплых полов на основе ИК пленки. Итак, давайте разбираться по порядку:

1. Укладка ИК пленки внахлест.
   В данном случае имеется в виду ситуация, когда две полосы пленочного пола при установке накладываются друг на друга и перекрывают токопроводящие шины. Такой монтаж недопустим и, можно сказать больше – опасен для здоровья и жизни. В ходе дальнейшей эксплуатации токопроводящие элементы будут нагревать друг друга и в «лучшем» случае из-за перегрева теплый пол выйдет из строя. В худшем – приведет к пожару. В инструкции любого производителя всегда отмечается подобный пункт.
2. Подрезание полимерной изоляции вплотную к токопроводящей шине.
   Технология производства инфракрасной пленки подразумевает надежную изоляцию токопроводящих элементов. При неудачной попытке подрезать полимерный край полосы пленочного пола может быть нарушена целостность электроизоляционного материала. Поэтому в данном вопросе следует быть особенно внимательным, поскольку при оголении токопроводящих элементов существует опасность поражения электрическим током.
3. Некорректная установка клемм (клипс).
   Подключение ИК пленочного нагревателя к электрической сети производится только ПАРАЛЛЕЛЬНО. И никак иначе. Каждая полоса имеет две токопроводящие шины, соответственно, и мест соединения должно быть тоже два. Нельзя соединять одной клипсой две токопроводящие шины от соседних полос. Во-первых, это создает нахлест, о котором мы уже писали в первом пункте, во-вторых, это нарушение технологии монтажа.
4. Нарушение изоляции контактов шин и проводов.
   Точки подключения контактных клипс должны быть надежно заизолированы с двух сторон. Клипса должна располагаться примерно посередине изолирующего скотча.
5. Нарушение изоляции незадействованных концов шин.
   Собственно, ситуация аналогичная той, которая описана в пункте 4. Незадействованные концы медных токопроводящих лент должны быть тщательно изолированы с помощью скотча.
6. Крепление ИК пленки к основанию с нарушением целостности элементов.
   Категорически запрещается вбивать гвозди, дюбели, крепления в финишное покрытие, под которым установлена система инфракрасного обогрева. В этом случае можно повредить важные элементы пленочного пола, что является нарушением технологии и техники безопасности.
