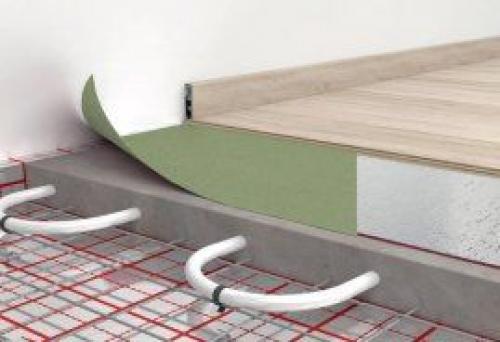

Какую подложку укладывать под теплый электрический пол. Подложка под инфракрасный теплый пол: как выбрать теплоизоляцию, инструкция к укладке

Какую подложку укладывать под теплый электрический пол. Подложка под инфракрасный теплый пол: как выбрать теплоизоляцию, инструкция к укладке

Инфракрасные тёплые полы появились на рынке совсем недавно, но уже пользуются большим спросом. Это связано с невысокой стоимостью и простым монтажом, который под силу сделать своими руками.

Главное, следовать инструкции по укладке системы, в которой отдельным пунктом прописано наличие подложки под инфракрасную плёнку.

Нужна или нет подложка под инфракрасный пол?

Инфракрасные тёплые полы представляют собой плёнку с карбоновой пластиной внутри. При нагреве выделяется инфракрасное излучение, которое распространяется в разные стороны. Чтобы направить потоки тёплого воздуха в нужное русло, и не отапливать потолок соседей снизу, требуется прослойка под плёнку из теплоотражающего материала.

Основные функции подложки для тёплого пола:

• выравнивать поверхность — для этого идеально подходит экструдированный пенополистирол, он оснащён боковыми замками, что позволяет сделать плоскость ровной;
• предотвращать потери тепла — инфракрасные лучи направляются строго вверх, что приводит к экономии электроэнергии;
• облегчить процесс укладки напольного покрытия — основу под плёнку рекомендовано подбирать отталкиваясь от напольного изделия.

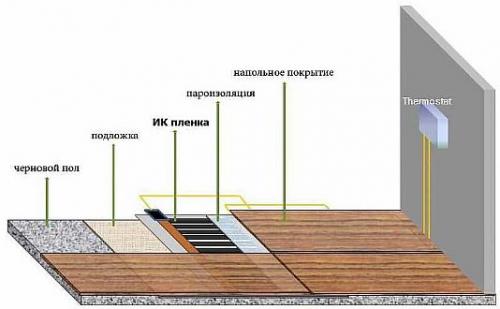

Структура «пирога» плёночного пола

Инфракрасный тёплый пол — многослойная «пирог», в котором каждый слой выполняет важную задачу. Он состоит из:

1. Основания — должно быть ровное и чистое, при наличии трещин и неровностей, их следует заделать специальными смесями. Если изъяны существенные, то необходимо залить черновую стяжку, предварительно постелив гидроизоляцию.
2. Алюминиевой фольги (отражатель) — стелется на черновой пол. Эта обязательная прослойка, она образует экранированную поверхность, которая отражает инфракрасное излучение.
3. Плит ДВП или магнезитовых — утеплитель. Для соединения плит между собой, используется битумная плёнка или специальный скотч.
4. Инфракрасной плёнки — нагревательный элемент.
5. Настила под финальное покрытие — его следует выбирать, отталкиваясь от вида полового изделия. Выбор толщины зависит от качества полов — от их ровности.

Предлагаем ознакомиться с статьей:, вся информация — устройство, как выбрать и произвести монтаж своими руками.

Какую подложку лучше выбрать и почему?

На современном рынке представлено большое количество изделий, которые применяются в качестве отражающей подстилки под тёплый пол.

Выбирая подложку под плёночный пол, не стоит руководствоваться только экономией, требуется отталкиваться от технических особенностей, характеристик помещения и материала. Рассмотрим самые эффективные и безопасные виды.

Подложка под ламинат на электрический теплый пол. Какие тёплые полы можно класть под ламинат

В отличие от керамогранитного покрытия, далеко не каждый тип тёплого пола можно укладывать под ламинат. Наиболее эффективными являются следующие системы внутрипольного отопления под ламинированное покрытие пола в жилых комнатах, офисах или других помещениях:

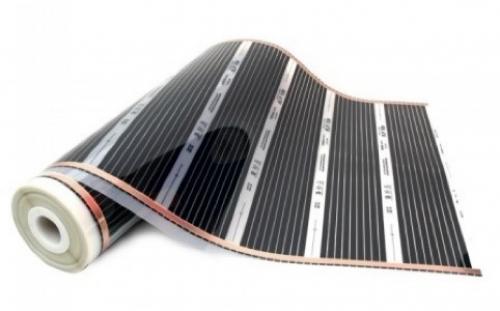

1. Инфракрасный плёночный пол:

• Можно смонтировать своими руками.
• Имеет предельно малую толщину нагревательных элементов (не более 1 – 1,5 мм), что особенно актуально в помещениях с низкими потолками.
• Несмотря на инфракрасное излучение, конструкция считается предельно безопасной для здоровья человека.
• Данный тип пола отличается повышенной механической прочностью и работает под пригрузом, без деформации нагревательных элементов.

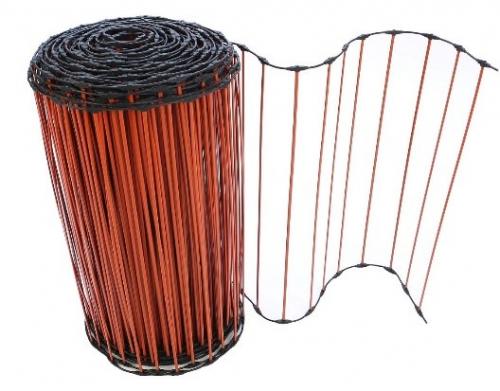

1. Карбоновый стержневой:

• Отличается независимым подключением каждого стержня, что исключает «эффект гирлянды». При выгорании одного нагревательного элемента – вся система продолжает работать.
• Не разрушается под воздействием воды.
• При эксплуатации во влажной среде исключается короткое замыкание электрооборудования.
• Рекомендуется монтировать данный тип пола в стяжку пола, с устройством специальных каналов, либо непосредственно перед её заливкой.

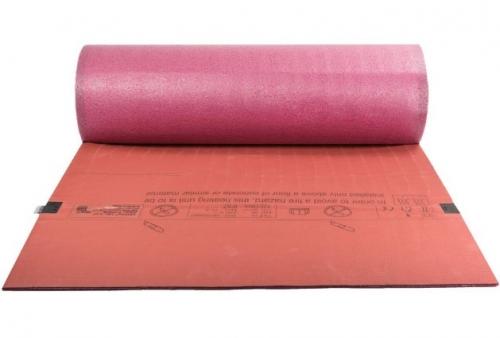

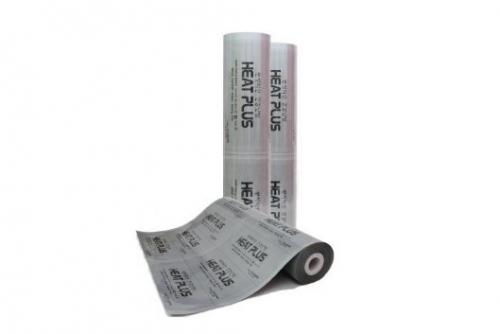

1. Карбоновый сплошной:

• Отличается самым высоким показателем экологичности.
• КПД таких полов достигает 90%, что делает их очень экономичным электрооборудованием.
• Предельный срок службы не превышает 12 – 15 лет, после чего нагревательные элементы начинают выгорать.
• Укладывается непосредственно под ламинат, на подложку, что исключает необходимость устройства специальной стяжки и соблюдения мер предосторожности при её заливке.
• Несколько карт могут легко соединяться между собой с помощью паяльника и подключаться к одному источнику электрической энергии.
• Мембрана обладает уникальным свойством – может легко подрезаться без нарушения работоспособности.

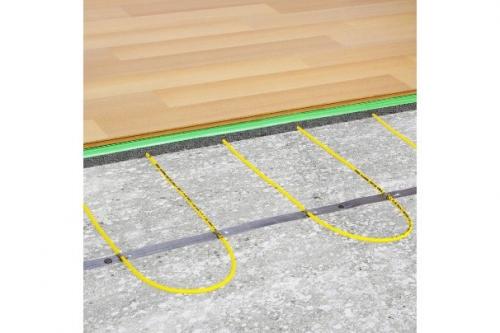

1. Кабельный тёплый пол:

• Проверенная временем технология.
• Равномерная теплоотдача в эксплуатируемое пространство.
• При стандартной эксплуатации в нормальных условиях не выйдет из строя десятки лет.
• Потребляет большое количество электроэнергии.
• Требует устройства заземляющего кабеля для повышения уровня безопасности при эксплуатации.
• Обогревает помещение естественным конвекционным путём, что требует гораздо больше времени, чем при использовании инфракрасных полов.
• Требует наличия стяжки, что можете сказаться на предельно допустимой высоте комнаты.

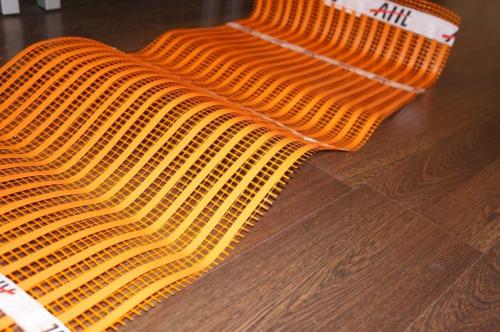

1. Нагревательные маты:

• Максимально сохраняет высоту помещения.
• Может раскатываться только в эксплуатируемых участках, избегая мест установки встраиваемой мебели.
• Раскрой производится в любом месте, без снижения эффективности оборудования.

1. Металлический аморфный тёплый пол:

• Отличается повышенной механической прочностью и устойчивостью против пластических деформаций.
• Обладает отменными теплотехническими свойствами.
• Просто укладывается, не требует стяжки.
• Не излучает радиоактивные волны.
• Потребляет минимальное количество электричества.

Для выбора наиболее подходящего и экономичного типа тёплого пола под ламинат, рекомендуется изучить предложения от нескольких поставщиков, сопоставить показатели теплоотдачи и потребляемой мощности, а также соотношение цены и качества.

Подложка под водяной теплый пол. Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу

Теплые полы в зависимости от способа нагрева бывают двух типов.

Выбираем и укладываем подложку под теплый пол

Водяные

Нагрев осуществляется системой трубопроводов, теплоноситель – горячая вода.

Водяной теплый пол

Используются в большинстве случаев в частных домах, во время подключения горячей воды в многоквартирных строениях возникают большие проблемы из-за несогласия управляющих компаний давать разрешение на подключение к общедомовых сетям отопления по двум причинам. Во-первых, им в таком случае сложно контролировать конкретный расход тепловой энергии каждым потребителем по отдельности. Во-вторых, значительное увеличение потребляемой энергии могут не выдержать котлы.

Схема водяного теплого пола

Устанавливать отдельный нагревательный котел в городских квартирах не всегда возможно, да и стоит такой монтаж вместе с ценой оборудования довольно дорого.

Электрические

Стандартная электрическая схема подключения инфракрасного пленочного теплого пола

Температура повышается за счет сопротивления проводников тока. Со школьной скамьи нам известна формула Q (выделяемая энергия) = I (сила тока) × R (сопротивление проводника) .

Схема подключения теплого пола кабельного

В зависимости от физических характеристик проводников теплые полы могут быть пленочными (инфракрасными) или кабельными (токопроводящим элементами служат обыкновенные гибкие кабели и улучшенной изоляцией). Электрические полы имеют свои сложности, во время их монтажа необходимо учитывать параметры существующей проводки и специальной защитной арматуры.

Схема инфракрасного теплого пола

Для эффективного обогрева полов мощность на квадратный метр должна быть не менее 250 кВт, в суммарном выражении поучаются большие значения.

Виды электрических теплых полов: 1 – Кабельный. 2 – Кабельный с армирующей сеткой

В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалам изготовления и возможностями выполнять дополнительные функции.

Мощности электрического теплого пола

Потребление электроэнергии пленочным теплым полом

Маркировка теплого пола

На что обращать внимание при выборе подложек

Очень важный момент, считаем необходимым рассмотреть этот вопрос до того, как переходить к непосредственному описанию различных видов подложек под теплый пол. Следует иметь в виду, что абсолютно все производители пытаются увеличить продажи своей продукции, для этого довольно часто всячески ее рекламируют, в том числе и с помощью не совсем доброкачественных способов.

На что в реальности следует обращать внимание во время подбора оптимального варианта подложки?

Показатели теплопроводности. Чем они ниже, тем эффективнее работает подложка. Эти параметры зависят от толщины и материалов изготовления изделий. Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей примерно на 20–30% увеличиваются показатели теплосбережения. Что касается теплосбережения, то все используемые материалы удовлетворяют сегодняшние жесткие требования стандартов жилищного строительства.

Подложка под теплый пол фольгированная

Физические характеристики прочности, устойчивость к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые под воздействием длительных статических нагрузок «слипаются». Уменьшается толщина, увеличивается теплопроводность. Этого явления нужно избегать за счет правильного расчета нагрузки, усилия должны максимально равномерно распределяться по всей поверхности.

Подложка под теплый пол фольгированная

Технологичность . Чем легче работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий разброс характеристик. Наиболее технологичным считается вспененный пенополистирол, подложки из него тонкие, толщина редко превышает 5 мм, он отлично режется обыкновенными ножницами.

Подложка (плита) для теплого пола пенополистирольная с покрытием

Подложки из вспененного полистирола гибкие, нет надобности долго обустраивать места стыковки основания теплого пола со стенами, отмерять, отрезать и подгонять, материал в этих местах просто подгибается. Несколько труднее работать с листовой фанерой и плитами ОСП или ДСП.

Маты под теплый пол из вспененного пенополистирола

Дополнительные свойства. Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности нарисованную сетку или специальные выступающие бобышки.

Подложка с разметкой

Такие приспособления упрощают процесс укладки трубопроводных систем, позволяют одновременно с прокладкой их фиксировать. В итоге не только ускоряется монтаж, но и повышается эффективность и долговременность функционирования системы обогрева. Теплоносители можно расположить на одинаковом удалении, исключается вероятность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.

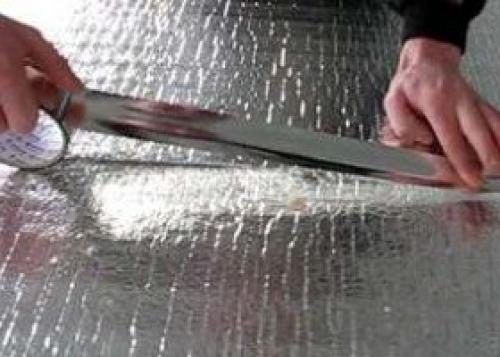

Нужна ли подложка под теплый пол под плитку. Требования к подложке

Сразу возникает много вопросов. Фольга в конструкции теплого пола. Работает или нет? Нужна какая  или не нужна? Как влияют на работу теплого пола стяжки разного типа. Инфракрасное излучение или теплопроводность? Скорость реакции теплого пола на изменение температуры теплоносителя.



Основной материал для подложки под теплый пол – полипропилен, вспененный полиэтилен. Они покрываются лавсановой пленкой, имеющей металлизированный слой. Последний служит для равномерного распределения тепла. Все остальные компоненты не позволяют теплу уйти в нижерасположенные этажи, а полностью передается в помещение, для прогрева воздуха от основания пола.

Пористая подложка под теплый пол имеет очень высокие допустимые температуры, которые доходят до 90 градусов. Это позволяет производить укладку нагревательных элементов сразу же на пленку. Все это указывает на отличные качества тепло и гидроизоляции материала. Кроме этого выделяют и другие качества, которыми обладает подложка – это звукоизоляция и высокая степень отражения.

На каждом элементе подложки под заливку пола имеется специальная разметка, напоминающая сетку. Это способствует быстрому и качественному распределению нагревательного кабеля электрического теплого пола по поверхности, в зависимости от шага, который выбран.

Подложка позволяет сохранить порядка 80-90% теплового излучения. В таком случае все энергетические расходы сокращаются до минимального предела.

Какую подложку выбрать под ламинат на теплый пол. Подложка под ламинат на теплый пол. Как выбрать?

Говоря о подложке для теплого пола, прежде всего, нужно оговориться, что речь идет о подложке укладываемой на основание, внутри которого находится обогревательный элемент или теплоноситель. Подложки под укладку систем электрических теплых полов в данной статье не рассматриваются.

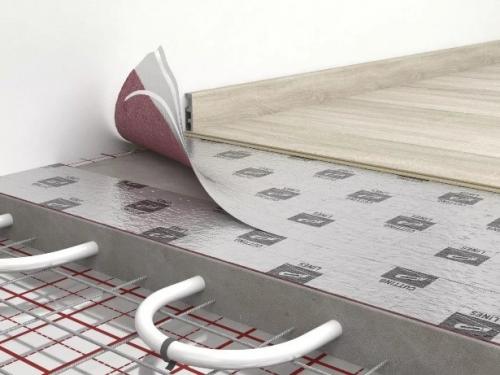

Итак, Вы установили теплый пол в стяжку, выбрали напольное покрытие с плавающим способом укладки и настало время определится с самой подходящей подложкой - лучше, конечно, это сделать до заливки пола в финишный уровень.
Если в качестве напольного покрытия Вы выбрали гибкий LVT (кварц-виниловый ламинат, замковая пвх-плитка), то как правило, подложку использовать нецелесообразно.
Когда мы выбираем подложку для ламината и даже паркетной доски , то во избежание уступов и перепадов высот нужно убедится в том, что высота подложки в сочетании с ламинатом дает приемлемый уровень для стыковки с напольными покрытиями в смежных помещениях.
Пожалуй, самый важный пункт, касающийся подложек для теплого пола – это тепловое сопротивление m²K/W или м²К/Вт (метр в квадрате умноженный на Кельвин, делимый на Ватт). Чем ниже числовое это значение, тем лучше данная подложка проводит тепло.
Существуют подложки «подходящие» для теплого пола, в том смысле, что они не страдают от нагрева (не деформируются, не расслаиваются, не выделяют запахов). Но это не значит, что они не задерживают большое количество тепла. Пример тому, хвойная листовая подложка с тепловым сопротивлением 0,05 m²K/W.

Само собой разумеется, что теплопроводность обусловлена материалом, из которого сделана подложка и ее толщиной. Кроме того, для увеличения эффективности пропускания тепла, некоторые подложки имеют перфорацию.

Наилучшее пропускание тепла к поверхности пола обеспечивают тяжелые подложки из полиуретана с минеральным наполнением. Вторым преимуществом таких подложек является очень высокие показатели по звукоизоляции. Недостатком же является цена – ввиду дороговизны материала, она как правило выше в сравнении с другими типами подложек.

Приобретение полиуретановых подложек является разумным решением, не только в плане обеспечения теплового и акустического комфорта, но и с точки зрения ее окупаемости и дальнейшей экономии средств на обогрев помещения.

Например, наименьшим показателем теплового сопротивления среди нашего ассортимента обладает подложка на теплый пол Arbiton MultiProtec ECO толщиной 1,5 мм – всего лишь 0,005 (пять тысячных) m²K/W!
Следом за ней Pergo Silent Walk и Quick-Step Silent Walk толщиной 2 мм и вдвое большим значением TR (Thermal Resistance) - 0,01 м2 К/W.
В случае же, когда стоит задача разовой экономии и вместе с тем обеспечения достаточно хорошего уровня теплопроводности и эксплуатационной надежности, то здесь мы можем рассмотреть подложку из XPS (eXtruded PolyStyrene) – экструдированного полистирола.
Примером качественной подложки, соответствующей стандартам MMFA (Multilayer Modular Flooring Association) – является Arbiton Secura Thermo Aquastop Smart с толщиной 1,6 мм и микроперфорацией.
Для полов с подогревом подойдут также и уже ставшие стандартом трехслойные подложки, например, Profitex (3 мм) c тепловым сопротивление 0,08 m²K/W или Secura Extra Aquastop (3 мм) со значением 0,11 m²K/W. Это не самые лучшие показатели, но вполне достаточные.
Таким образом, при выборе подложек на теплый пол следует ориентироваться не только на их надежность и долговечность, но и на специфику окупаемости, обусловленную ценой и затратами на прогрев поверхности пола.
